Thanh canh song song in 3D 100% cho Track Saw Powertec/Milwaukee (OpenSCAD)

📐 Thanh canh song song cho ray Track Saw POWERTEC / Milwaukee

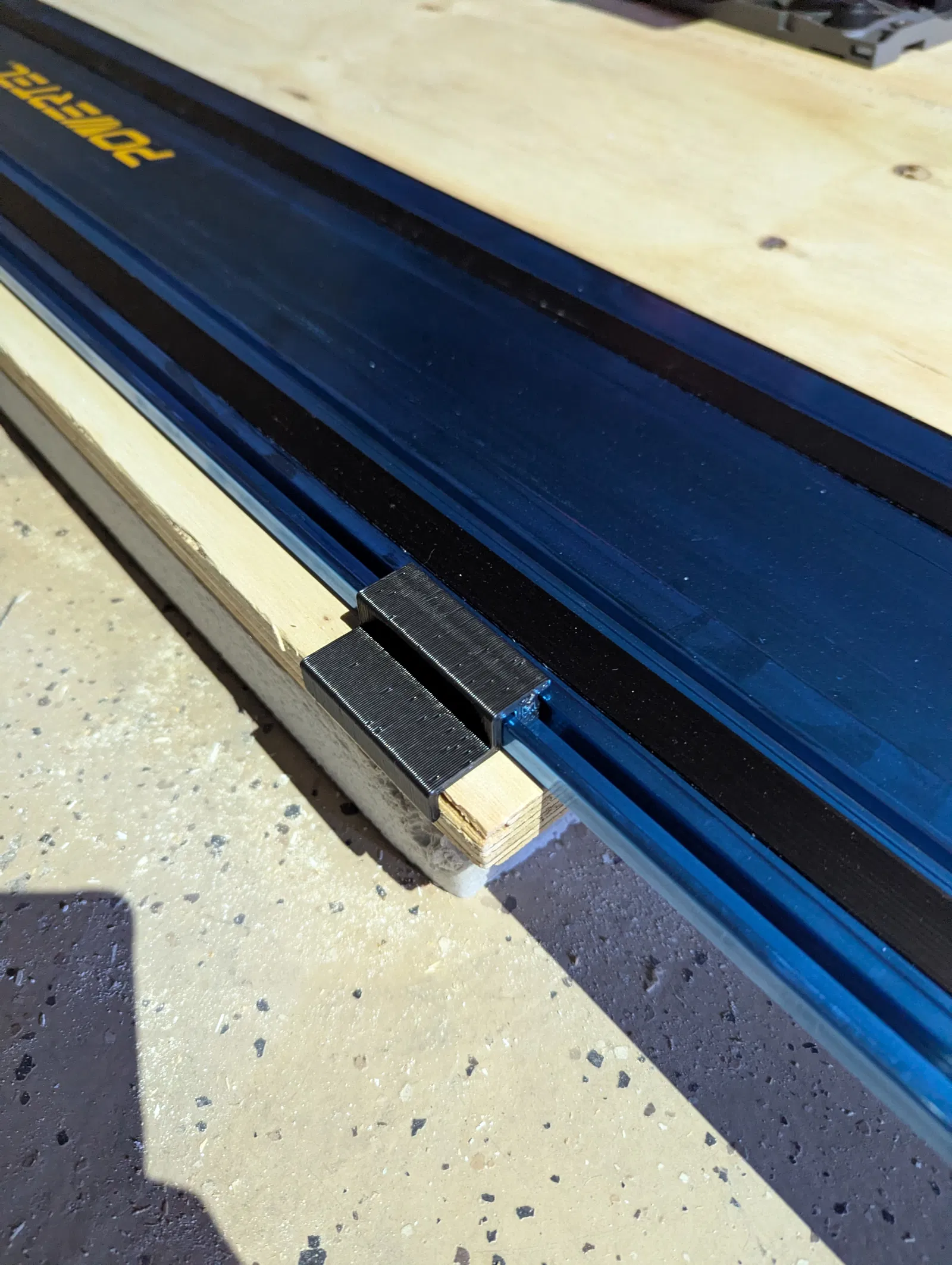

Đây là một thanh canh song song in 3D dạng một khối (single-piece), được thiết kế để trượt vào ray track saw POWERTEC (tương thích Milwaukee, nhưng khả năng cao cũng dùng được với Festool và Makita) và tạo một mốc offset cố định từ ray tới phôi.

Mẫu được dựng từ một biên dạng 2D gọn gàng rồi extrude để tăng độ cứng và độ ổn định khi in. Thiết kế có hình học T-stem đặt giữa, bo góc trong (internal fillet) để bền hơn, và tùy chọn vát mép (chamfer) ở hai đầu để dễ đưa vào ray.

Thiết kế là parametric hoàn toàn — bạn có thể chỉnh kích thước rãnh ray, chiều dài tay canh, độ dày và độ hở lắp (fit clearance) để canh chuẩn độ trượt cho đúng ray hoặc đúng máy in của bạn.

Tính năng

• Một khối liền (không ốc vít, không keo)

• Bo góc trong để giảm nứt/gãy

• Vát mép đầu để trượt vào ray mượt hơn

• Tham số fit-clearance để dễ tinh chỉnh theo máy in

• Thiết kế để in sạch, cần support tối thiểu

Gợi ý cài đặt in

• Tư thế: đặt nằm nghiêng (lay on side) để các lớp chạy dọc theo phần tay

• 4–6 perimeters

• 30–45% infill

• Khuyên dùng PETG, ASA hoặc ABS để bền (PLA vẫn dùng được cho nhu cầu nhẹ)

Rất hợp cho các đường rip cut lặp lại, cắt chia panel, và đặt offset đồng nhất mà không cần đo lại mỗi lần cắt.
