Ruler Marking Gauge – Cữ vạch dấu kẹp thước (không bu-lông)

Ruler Marking Gauge (Thiết kế không dùng bu-lông)

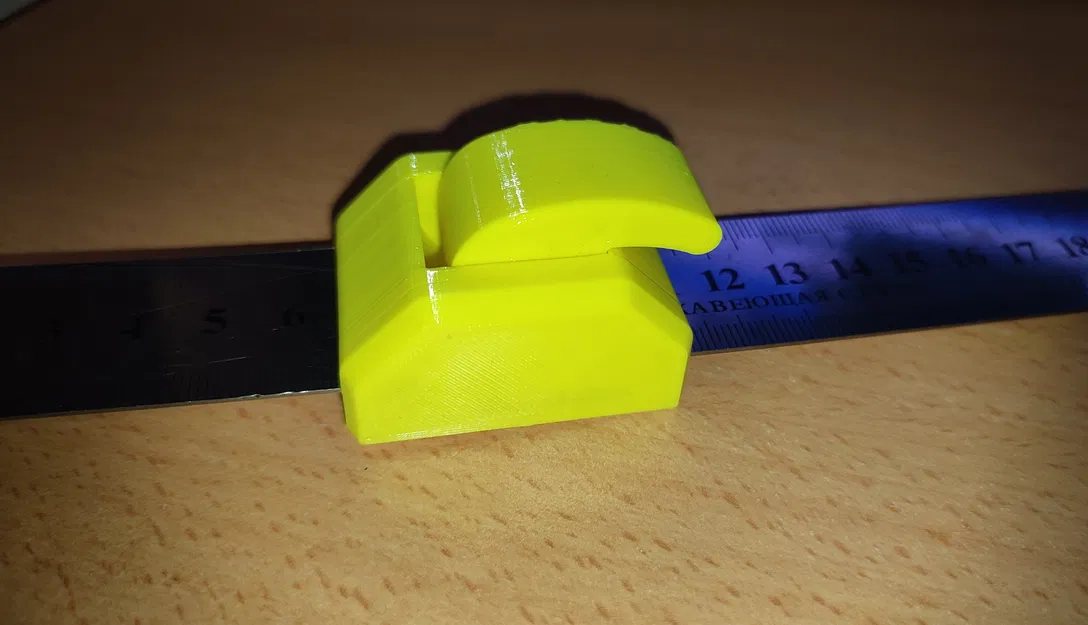

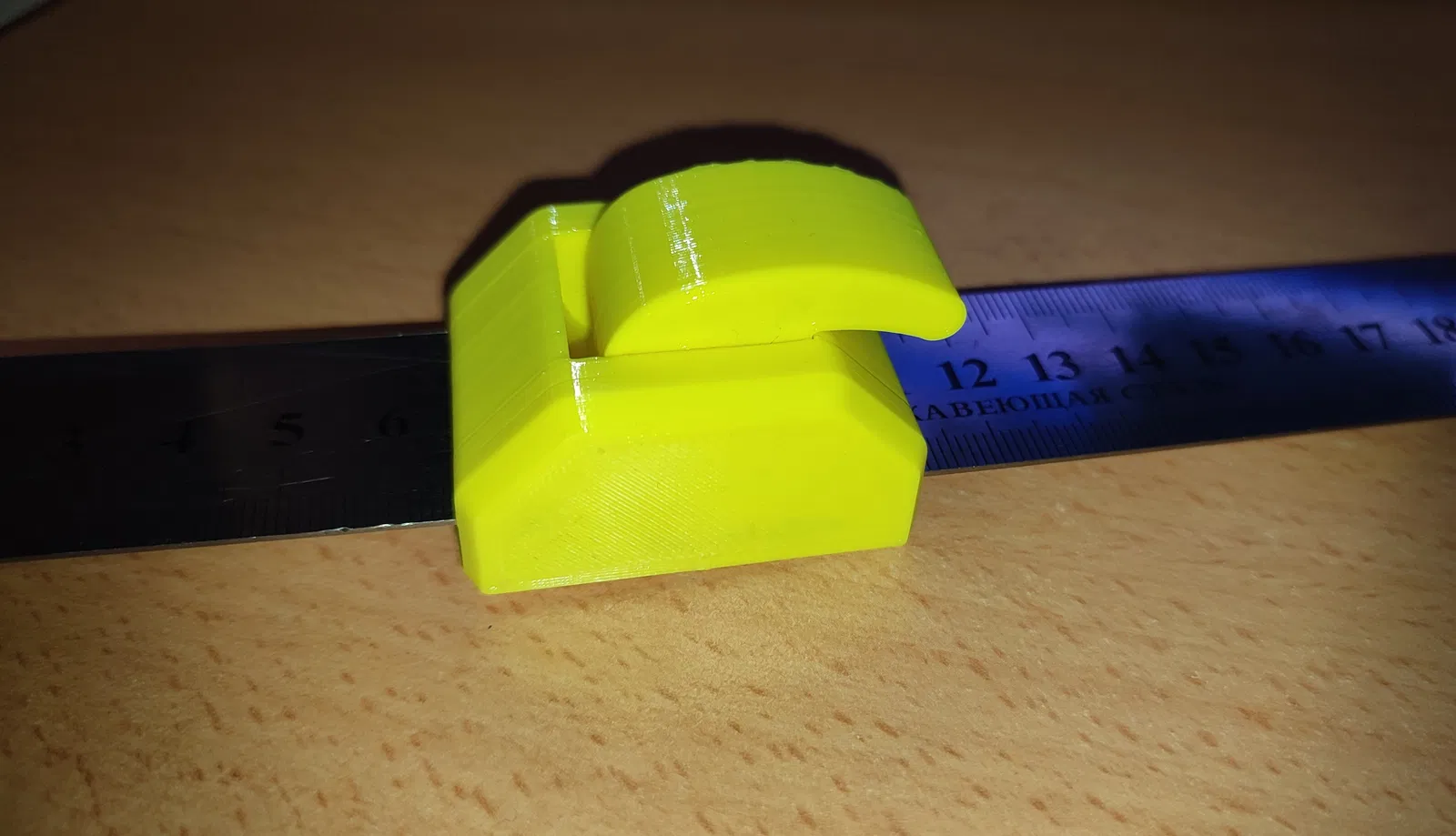

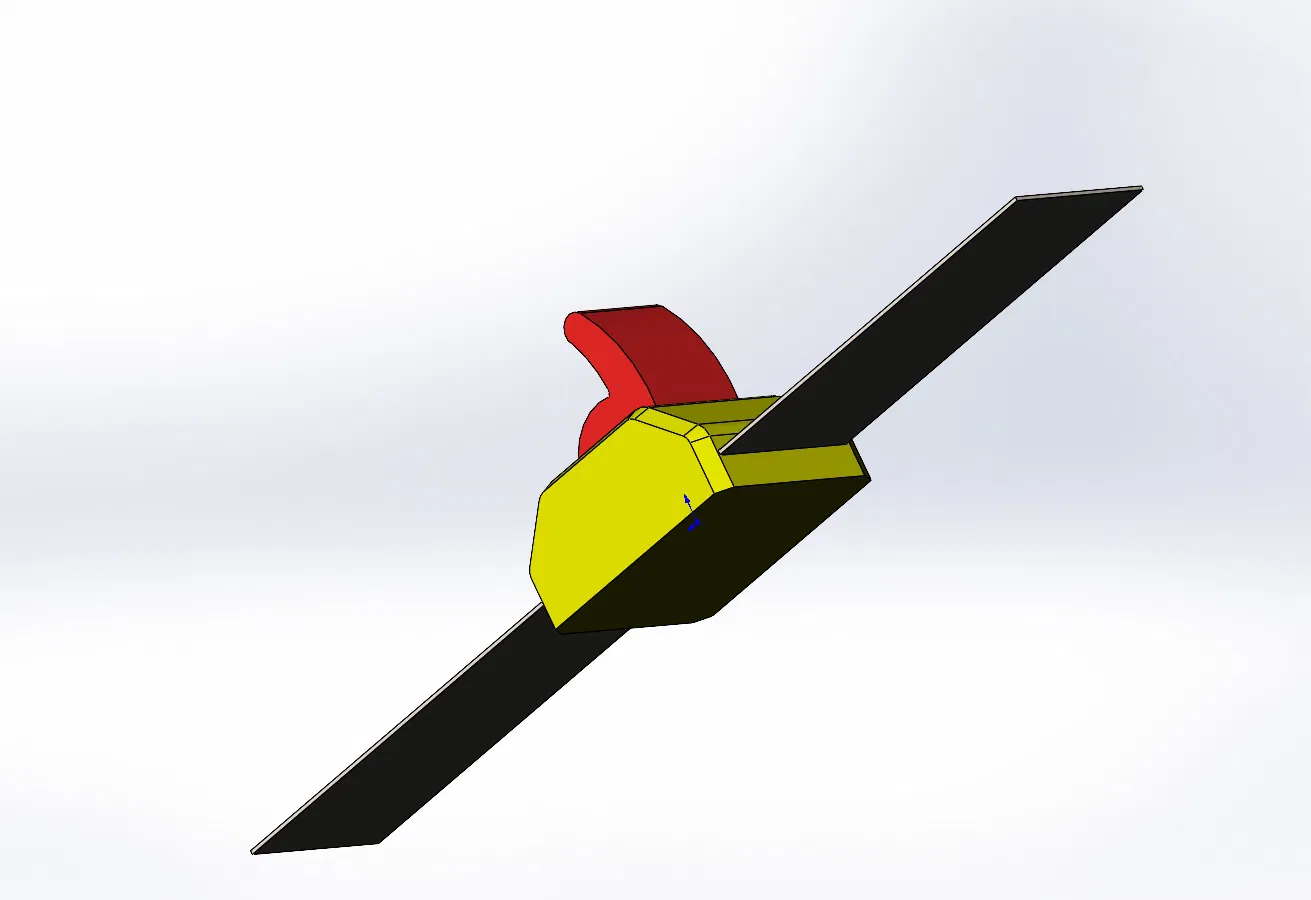

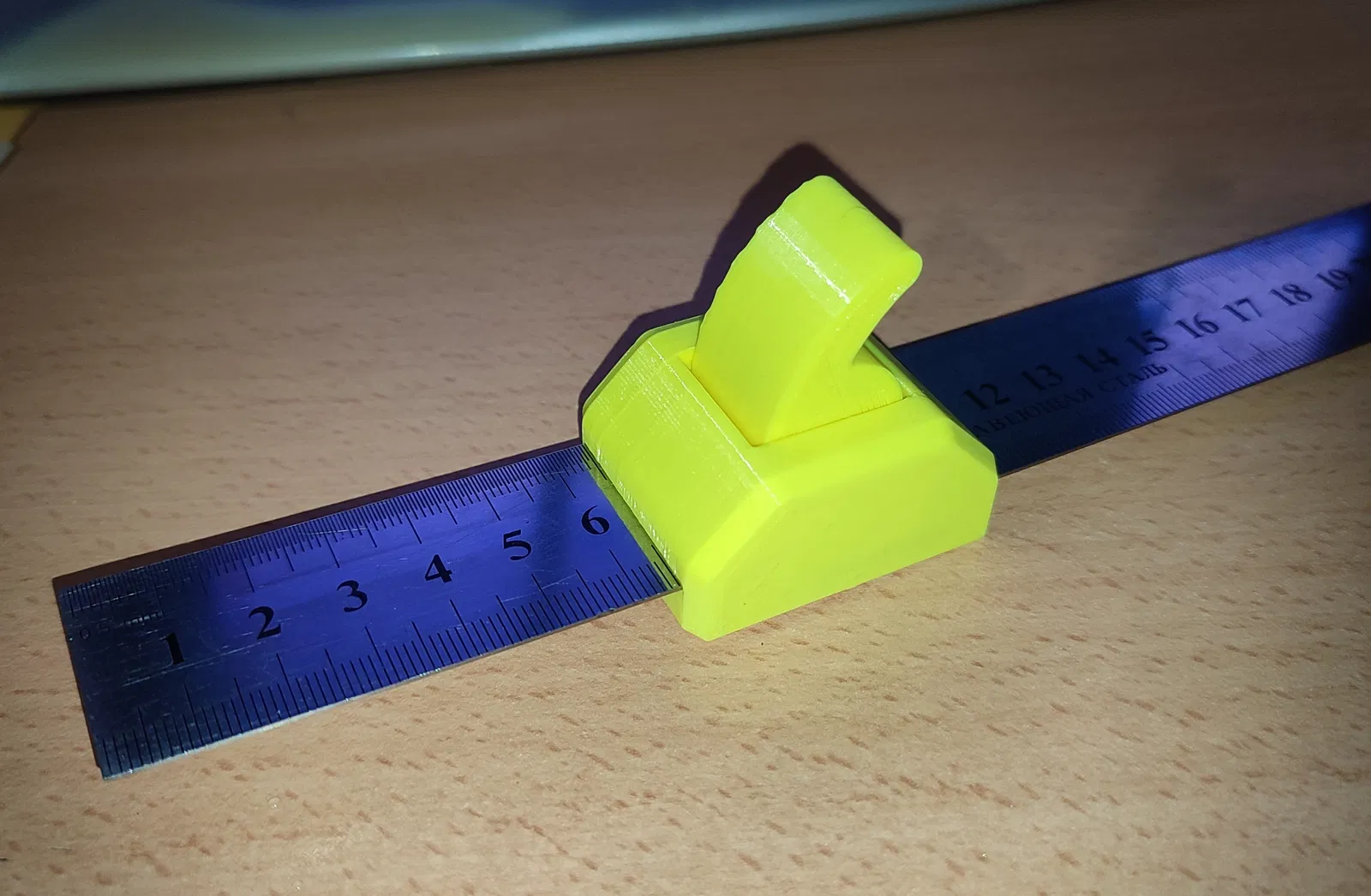

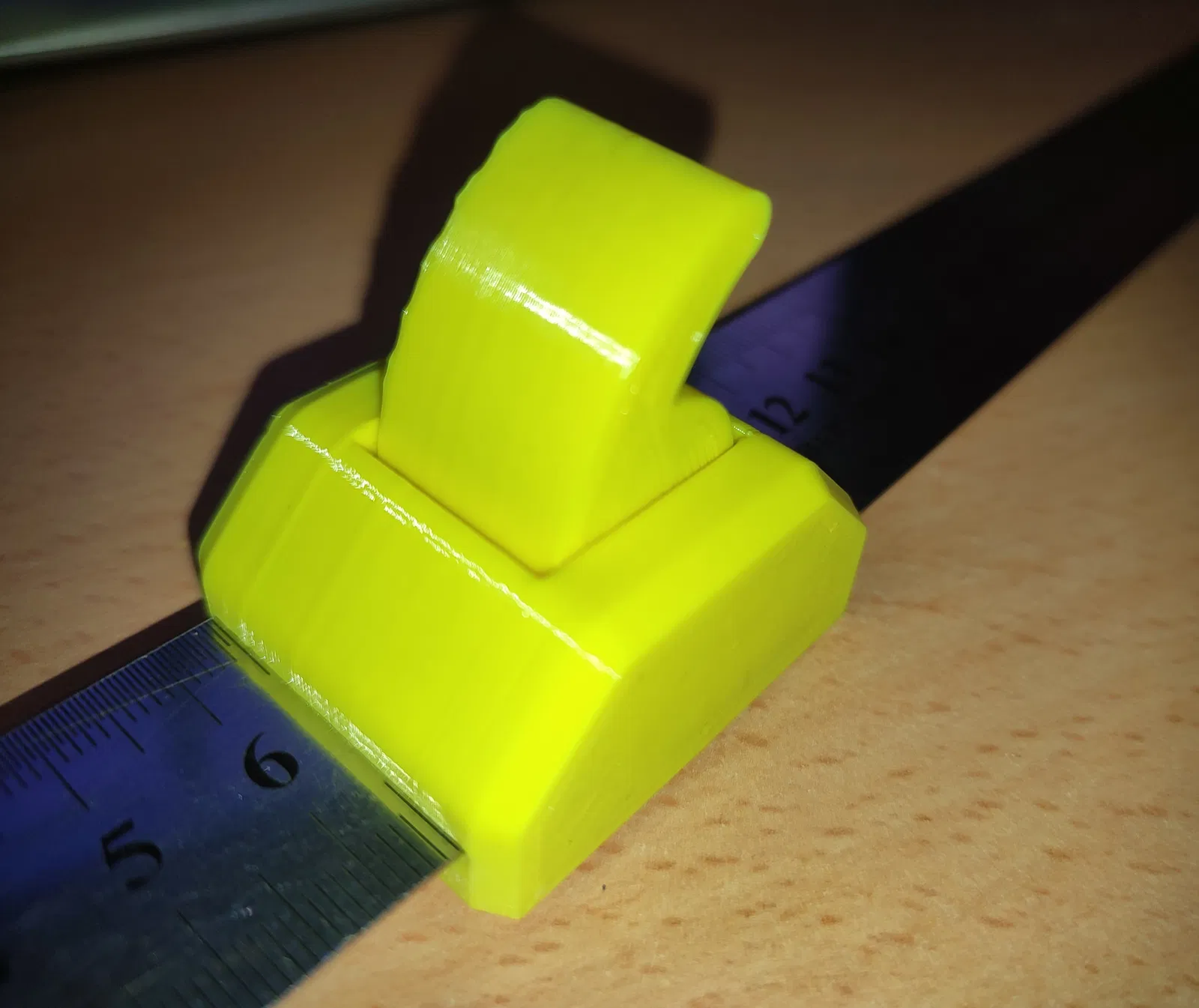

Dưới đây là một mẫu marking gauge độc đáo, in 3D hoàn toàn, kẹp trực tiếp lên thước thẳng tiêu chuẩn! Đây là giải pháp đơn giản, không cần thêm bu-lông hay đai ốc — chỉ việc in các chi tiết, lắp lại là dùng được ngay.

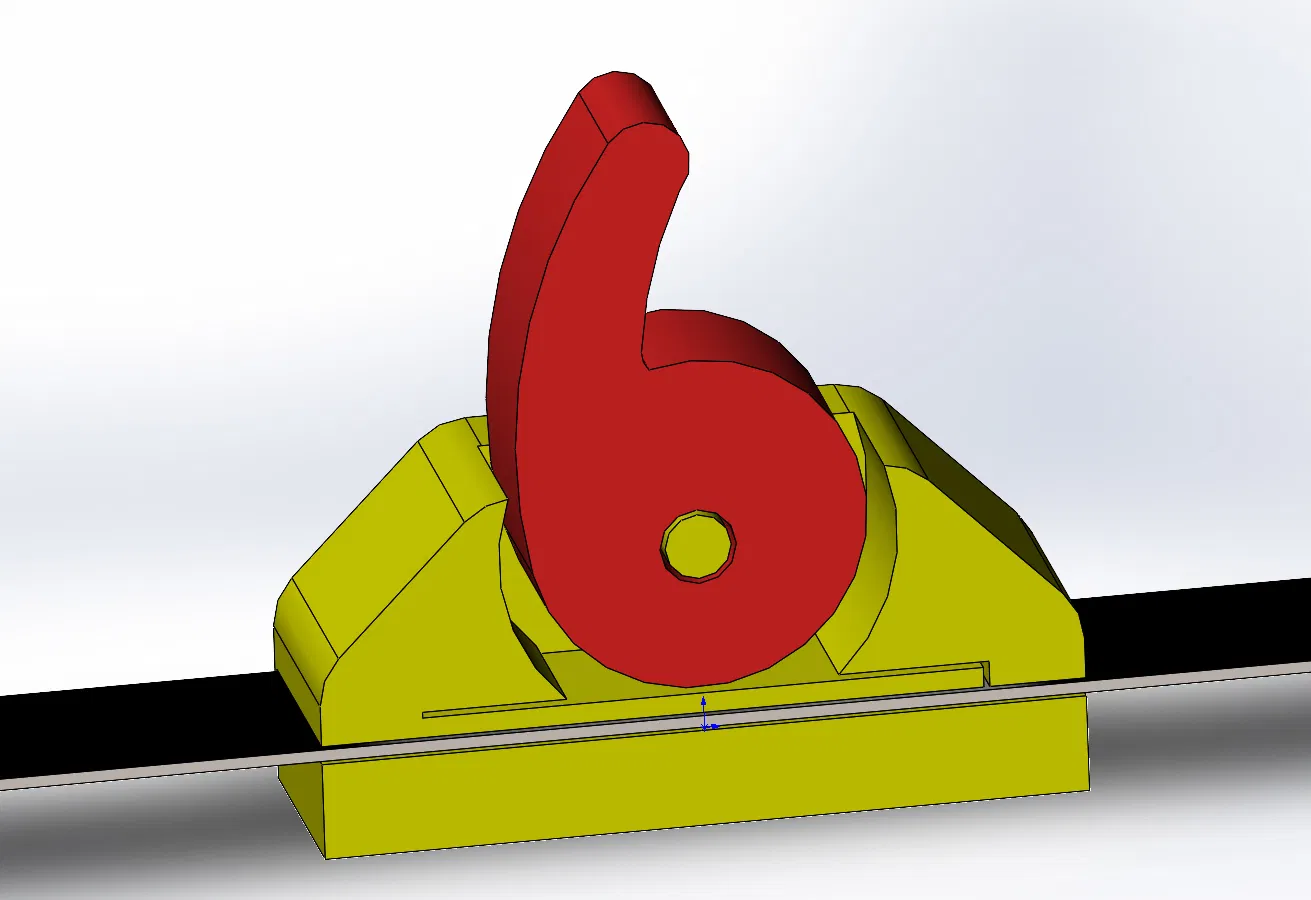

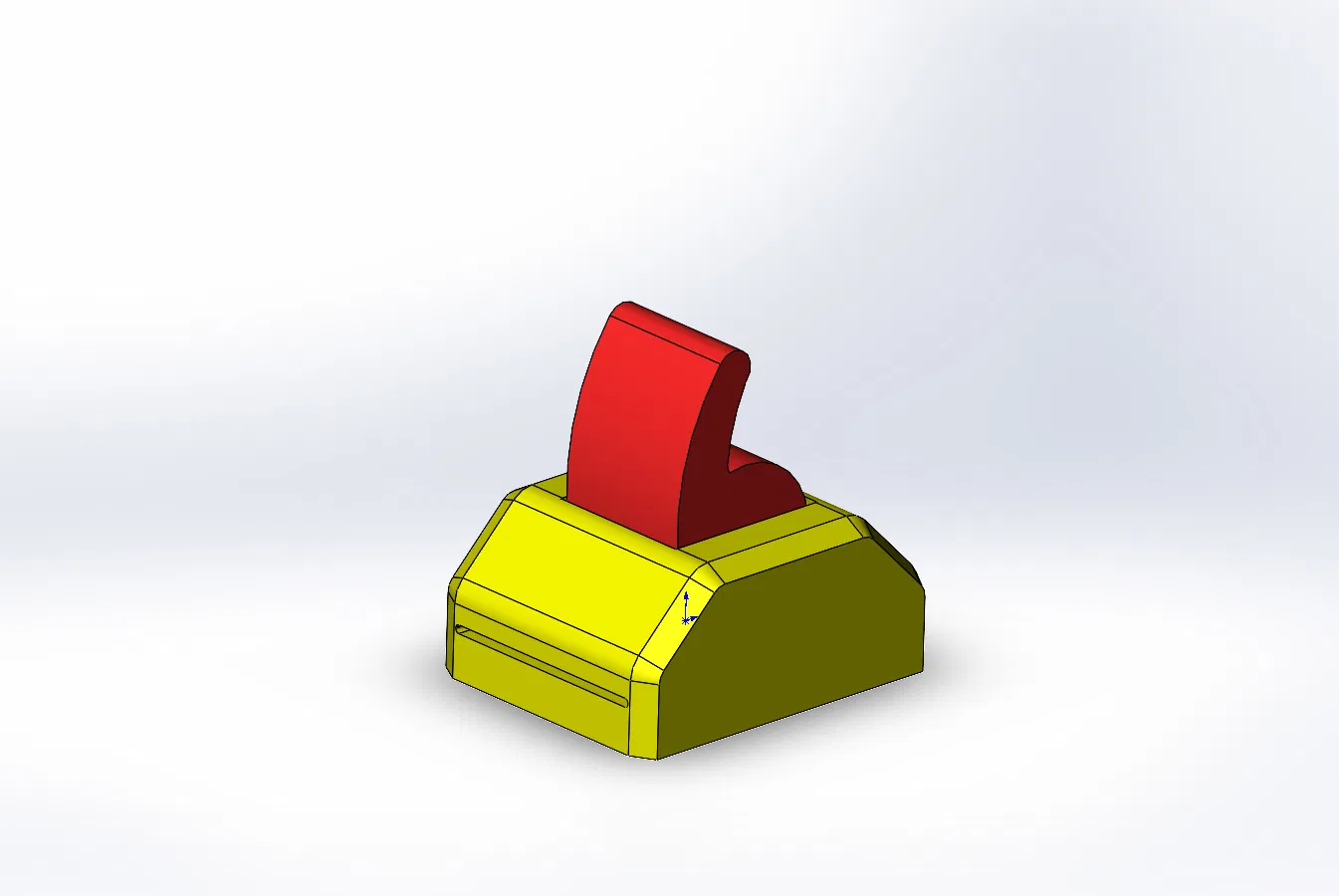

Thiết kế sử dụng cơ cấu kẹp eccentric (cam lệch tâm) do mình tự phát triển, kèm một miếng shoe trung gian để tối ưu lực kẹp và giữ chắc hơn. Mình chưa thấy mẫu tương tự trên mạng, nên quyết định tự thiết kế luôn.

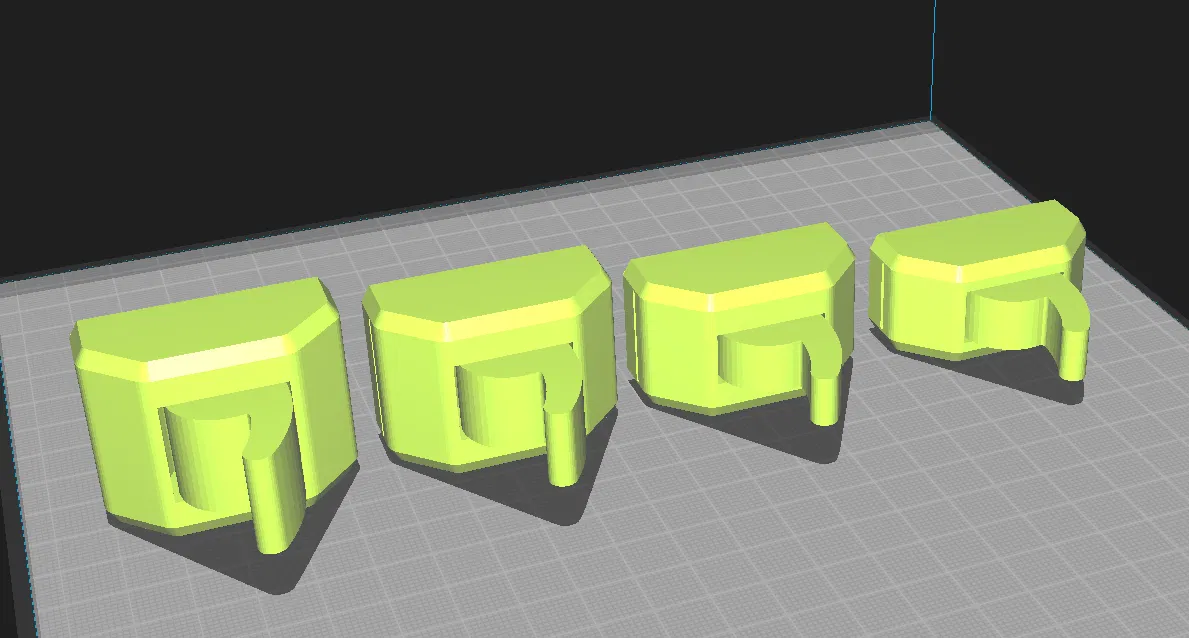

Cài đặt in (Khuyến nghị):

• Vật liệu: PETG (bền và hơi dẻo).

• Supports: Chỉ từ build plate.

• Layer Height: 0.2 mm.

• Walls (Perimeters): 3.

• Infill: 10–20%.

Tương thích & Tùy biến:

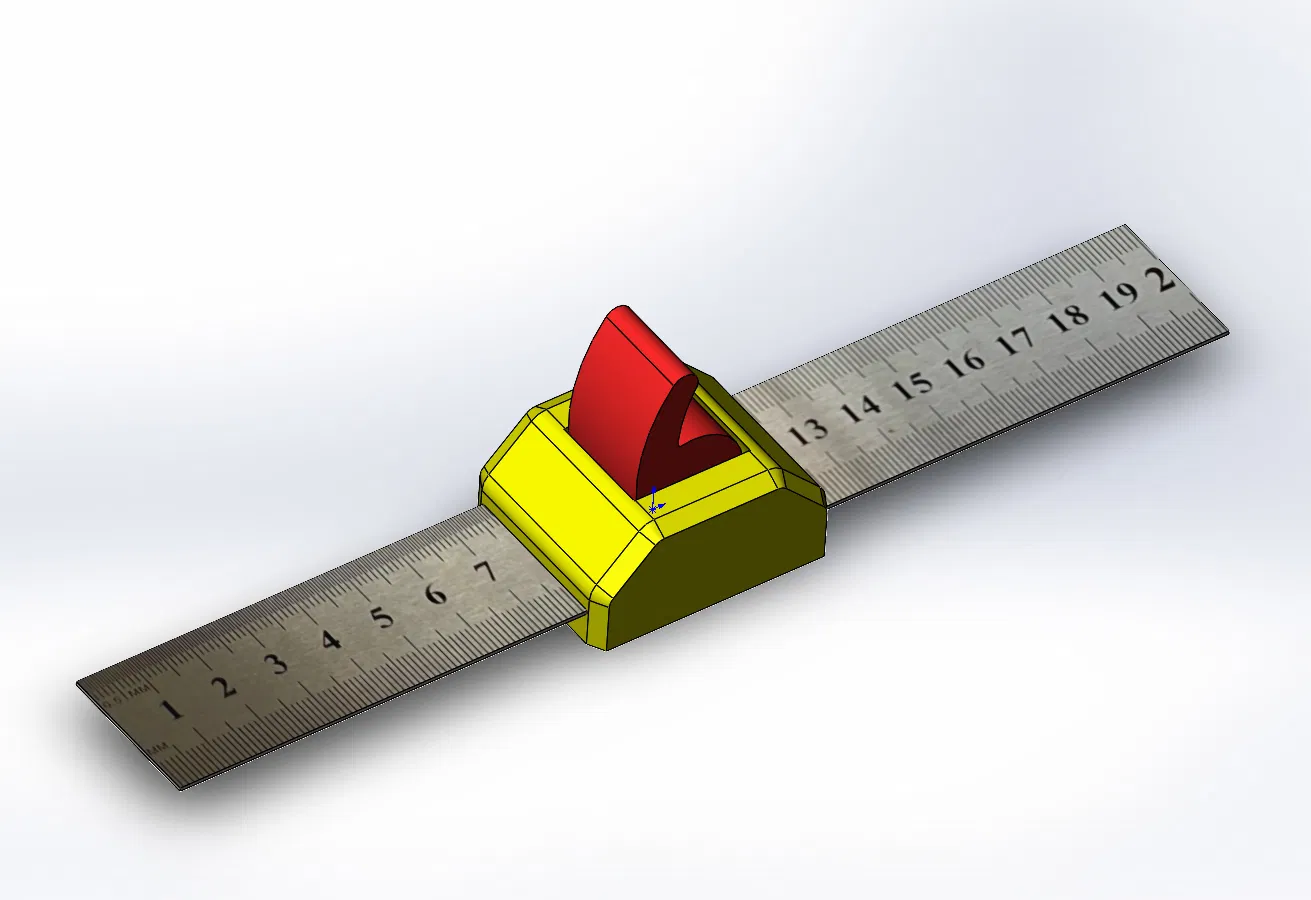

Mẫu này được thiết kế cho thước có kích thước 27.8 x 0.8 mm.
Trong thời gian tới, mình dự định sẽ up thêm các phiên bản cho size phổ biến như 25 mm, 20 mm và 15 mm.
Mình sẽ theo dõi phần bình luận để nhận yêu cầu tùy biến cho các kích thước thước cụ thể khác.
Rất mong nhận được góp ý, đề xuất cải tiến, và hình ảnh bản in của mọi người!
