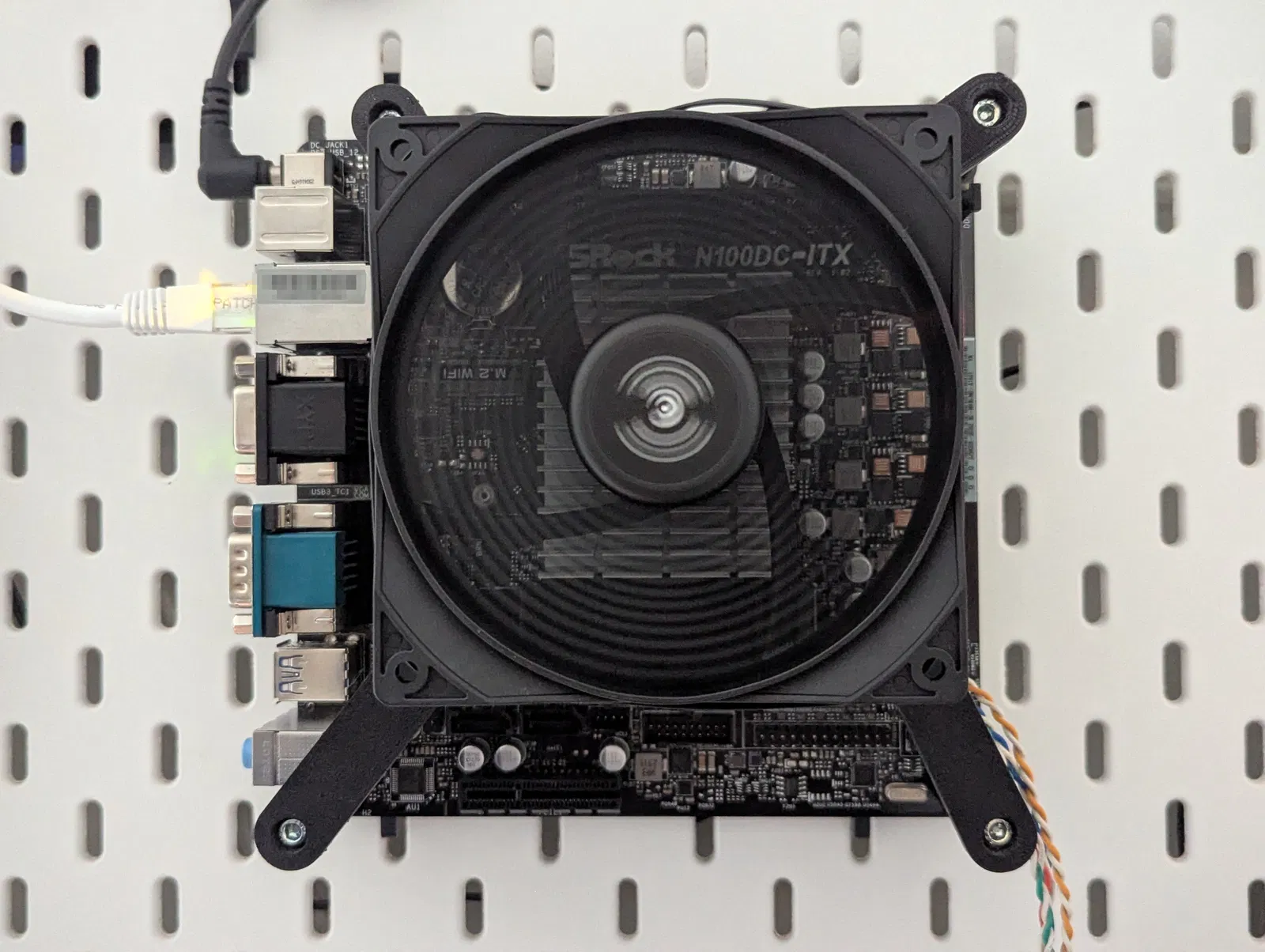

Ngàm gắn SKADIS cho AsRock N100DC-ITX (hoặc mini-ITX khác) + tuỳ chọn quạt 120mm

Ngàm gắn IKEA SKADIS cho bo mạch mini-ITX của bạn. Thiết kế dành cho AsRock N100DC-ITX, nhưng nhiều khả năng cũng sẽ vừa với các board khác.

Nó rất chắc chắn, in không cần support và nếu đặt các chi tiết đúng như khuyến nghị thì hướng layer sẽ thẳng hàng để đạt độ bền tối đa.
Phần nửa trên là tuỳ chọn, dùng để giữ quạt 120mm cố định. Miếng này được làm riêng cho N100DC-ITX, nhưng ngay cả board này cũng vẫn chạy được nếu không lắp (chỉ cần nhớ throttle nó lại, không là không có tản thì sẽ nóng).

In ấn và vật liệu

Mình dùng PETG với infill 25%. Tất cả chi tiết đều vừa khay 18x18 của Prusa Mini.

Lắp ráp

Nếu dùng phần nửa trên, bạn cần 4 con bu-lông M4 dài 50mm và ê-cu nyloc để lắp. Nếu không dùng, hãy dùng bu-lông ngắn hơn 12mm, hoặc 15mm kèm vài cái washer.
