Vỏ Case và Chân Đế cho LD2450 và ESP32 C3 Super Mini

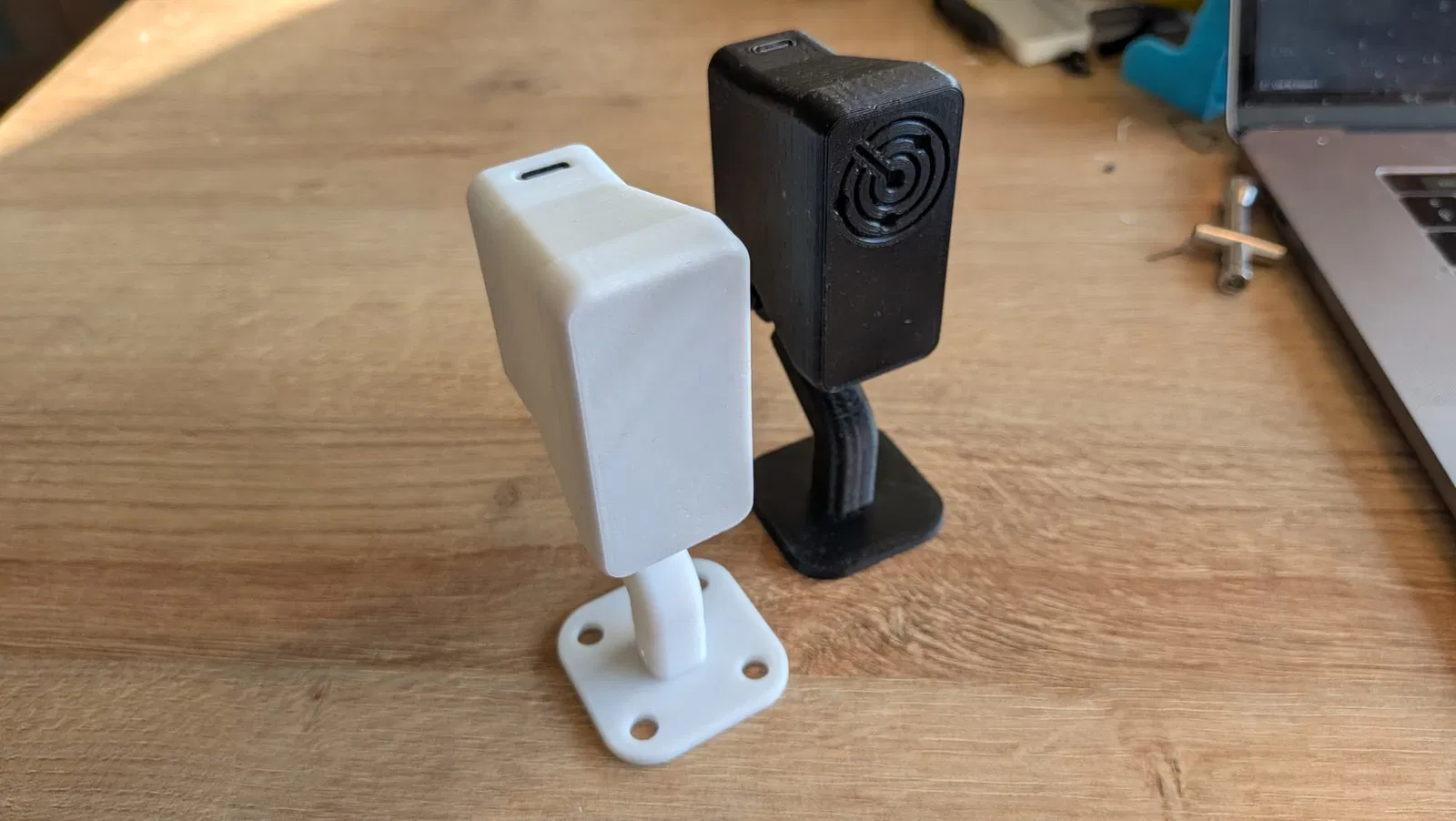

Mẫu vỏ case này được thiết kế để chứa module ESP32 C3 Super Mini, dù anh em đã hàn chân pin hay chưa thì vẫn nhét vừa nha. Cái nắp thì có hai loại: loại trơn và loại có in hình biểu tượng radar.

Tính năng

• Không gian rộng rãi cho ESP32 C3 Super Mini, module HLK-LD2450, ăng-ten bluetooth và đi dây nhợ.

• Chân đế có khớp xoay giúp anh em dễ dàng điều chỉnh góc quét giám sát của con LD2450.

Lắp ráp

Chân đế

• 1 * ốc m3x12 hoặc dài hơn

• 1 * con tán (đai ốc) m3

LD2450

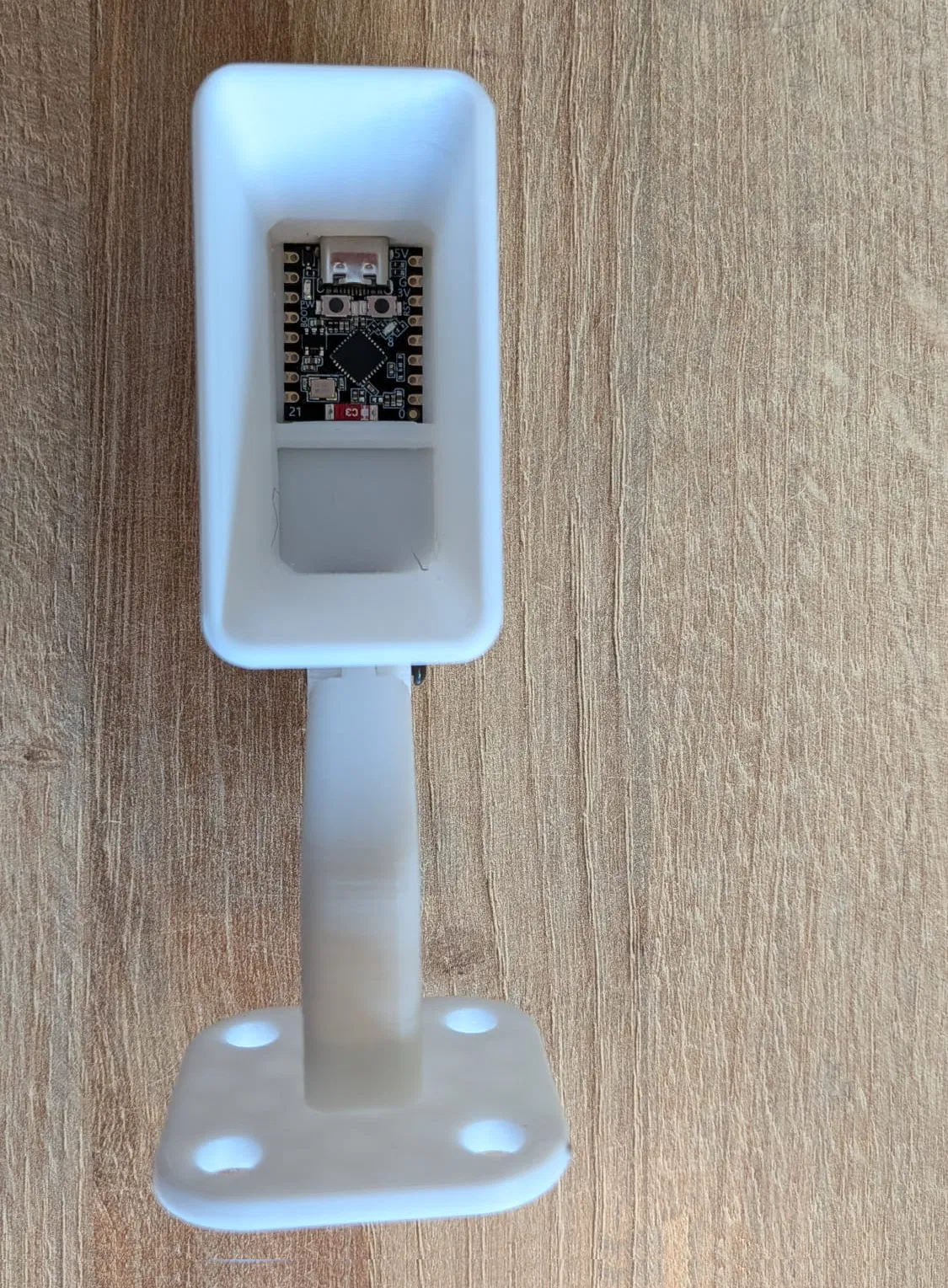

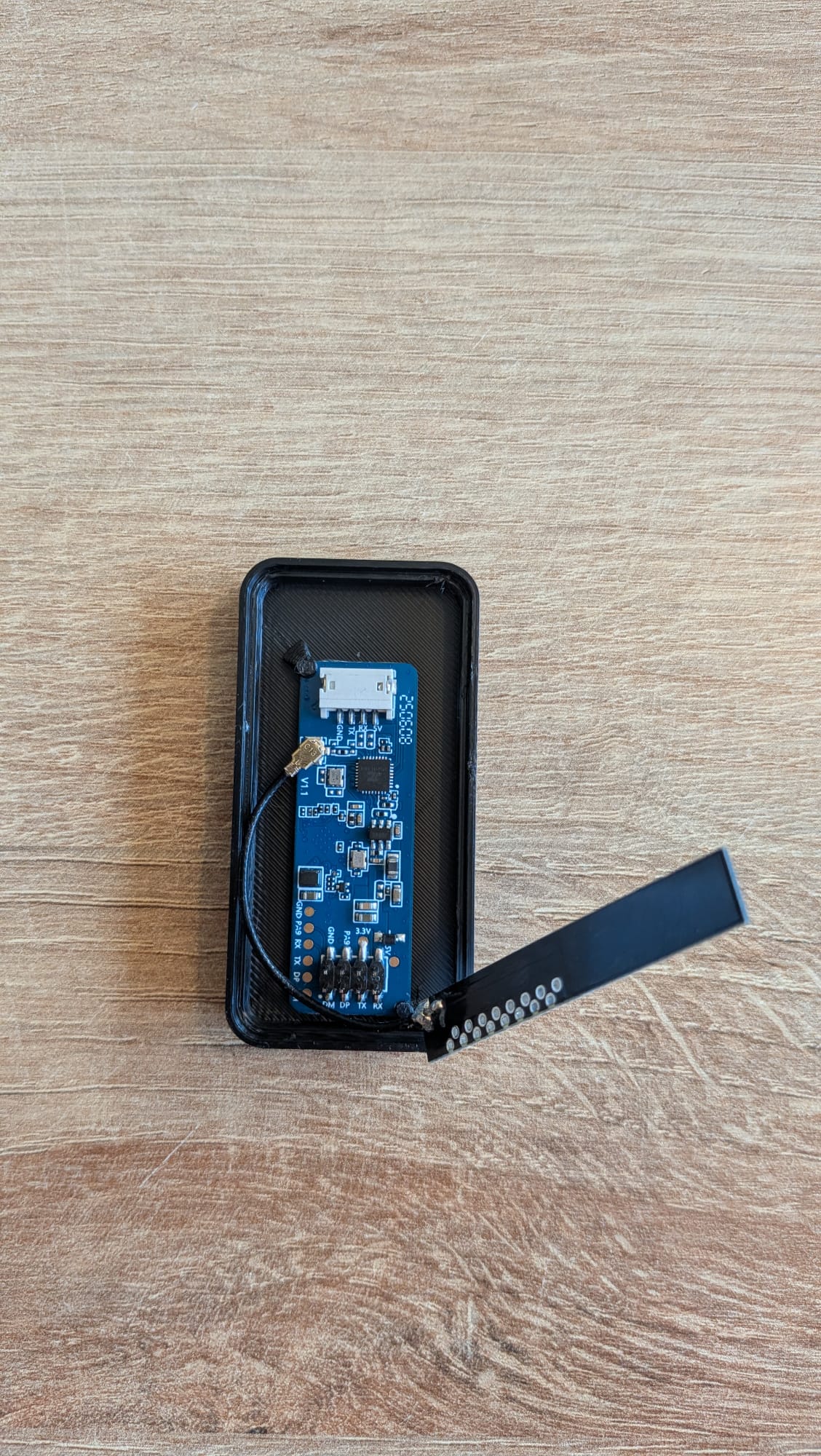

Đặt module vô cái nắp, gài vô mấy cái chốt nhỏ. Bên có đầu nối JST ZH sẽ rộng hơn bên kia một xíu. Theo tài liệu của Hi-Link thì phần đầu nối nên hướng lên trên, nhưng cá nhân tui test thử thì thấy quay ngược lại chạy ngon hơn, anh em tự kiểm tra lại coi sao nha. Chỉ cần xoay cái nắp 180 độ là được.

ESP32 C3 Super Mini

Nếu anh em đã hàn chân pin rồi thì chỉ cần lật ngược module lại để gắn vô vị trí nha. Mấy cọng dây cáp gắn kèm sẽ giúp giữ cố định module.

Hướng dẫn in

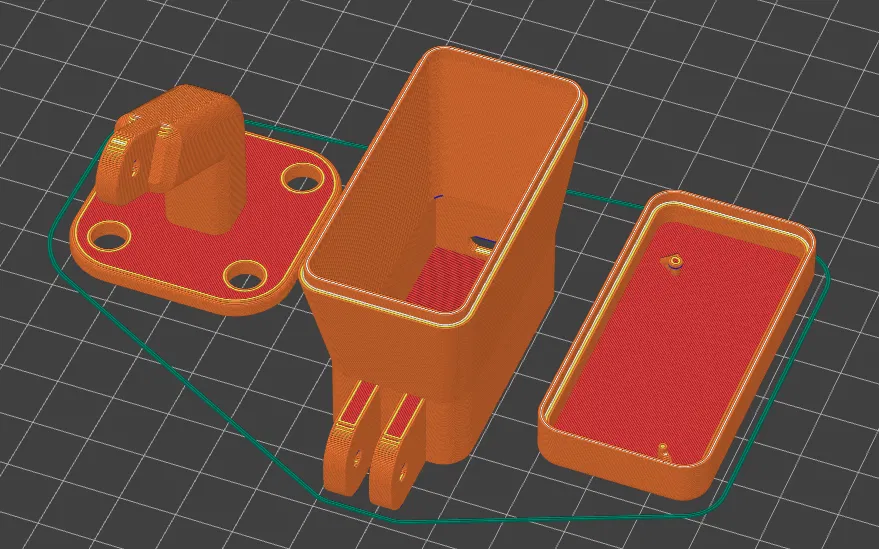

• Hướng đặt (Orientation): Coi hình mẫu nha

• Chiều cao lớp (Layer height): 0.2mm

• Tường (Walls): 2 lớp

• Độ đặc (Infill): tối thiểu 10%. Tui thì in cái chân đế 20% infill, còn mấy phần còn lại quất 100% luôn.

• Chống đỡ (Supports): Góc nghiêng (overhang) của chân đế là 60%. Tui in không cần support vẫn ngon ơ nhưng tùy máy của anh em nha. Nếu in bị lỗi hoặc không chắc ăn thì tui khuyên nên bật support dạng organic (cây) chọn chế độ 'buildplate only' (chỉ từ bàn in lên).

Nguồn tham khảo

- Biểu tượng Radar trên nắp: https://uxwing.com/radar-tracking-icon/
