Khung màn hình thời tiết E-Ink

Đây là bộ vỏ/khung cho một màn hình thời tiết e-ink DIY, sử dụng:

Raspberry Pi Zero 2 W

Waveshare 7.5” E-Ink Display

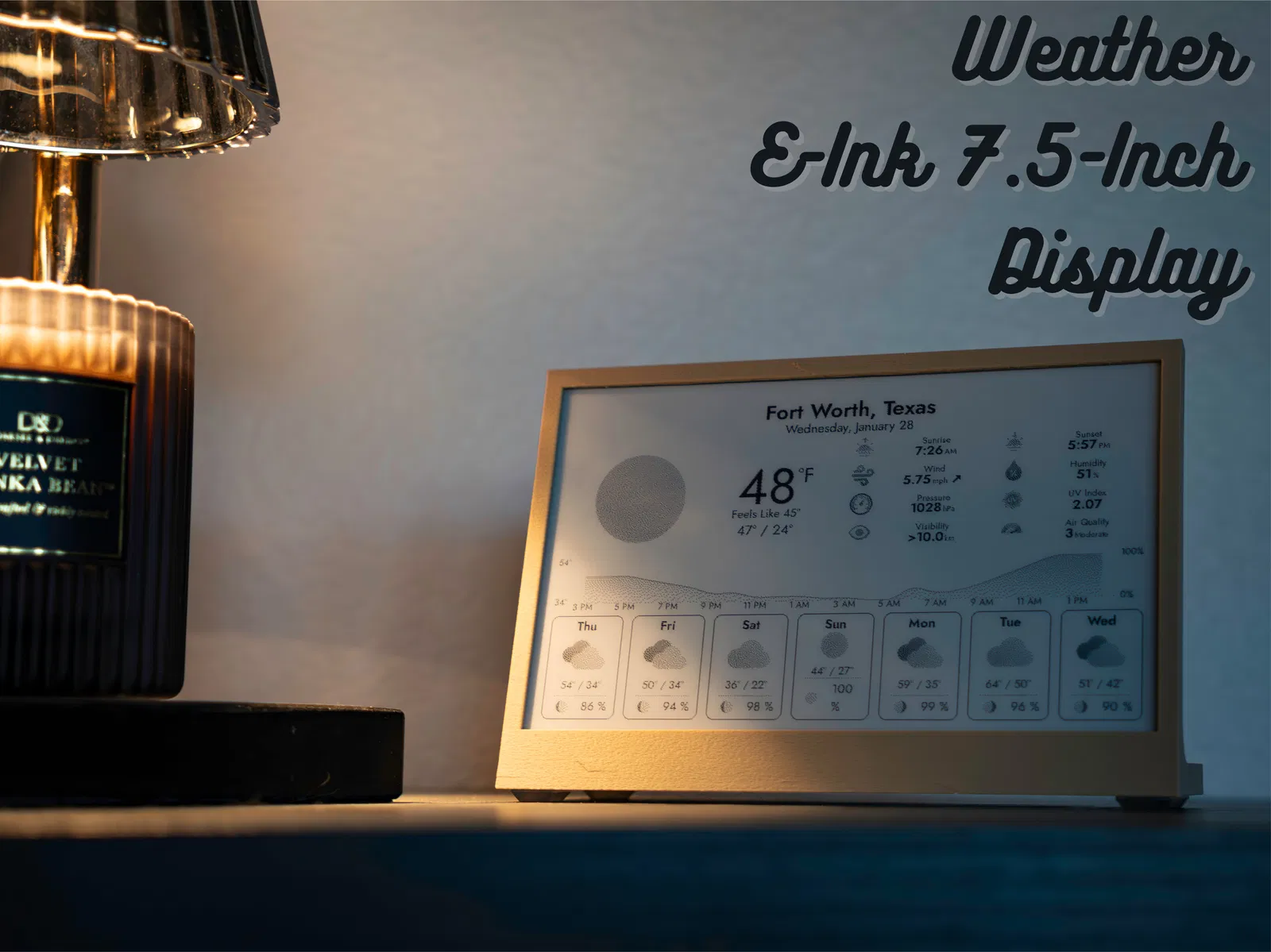

Một khung để bàn tối giản cho trạm thời tiết e-ink chạy Raspberry Pi. Thiết kế sạch, lắp ráp dễ, không cần dụng cụ, không phát sinh phí hay subscription. Màn hình hiển thị thời tiết hiện tại, dự báo 7 ngày và biểu đồ nhiệt độ 24 giờ. Cập nhật mỗi 5 phút qua WiFi. Chạy bằng InkyPi, một framework mã nguồn mở hoàn toàn.

Vì sao nên làm cái này?

• Không tốn phí subscription — chỉ tốn chi phí phần cứng một lần

• Phần mềm mã nguồn mở

• Thẩm mỹ gọn gàng, tối giản

• Thiết kế không cần dụng cụ

• Tiêu thụ điện thấp (~0.4W khi idle)

Bill of Materials

• Raspberry Pi Zero 1/2 WH (hoặc tự hàn header)

• Waveshare 7.5inch E-Ink Display HAT tương thích Raspberry Pi, 800x480, SPI Interface

• Nguồn 5V Micro-USB

• Thẻ microSD +8GB

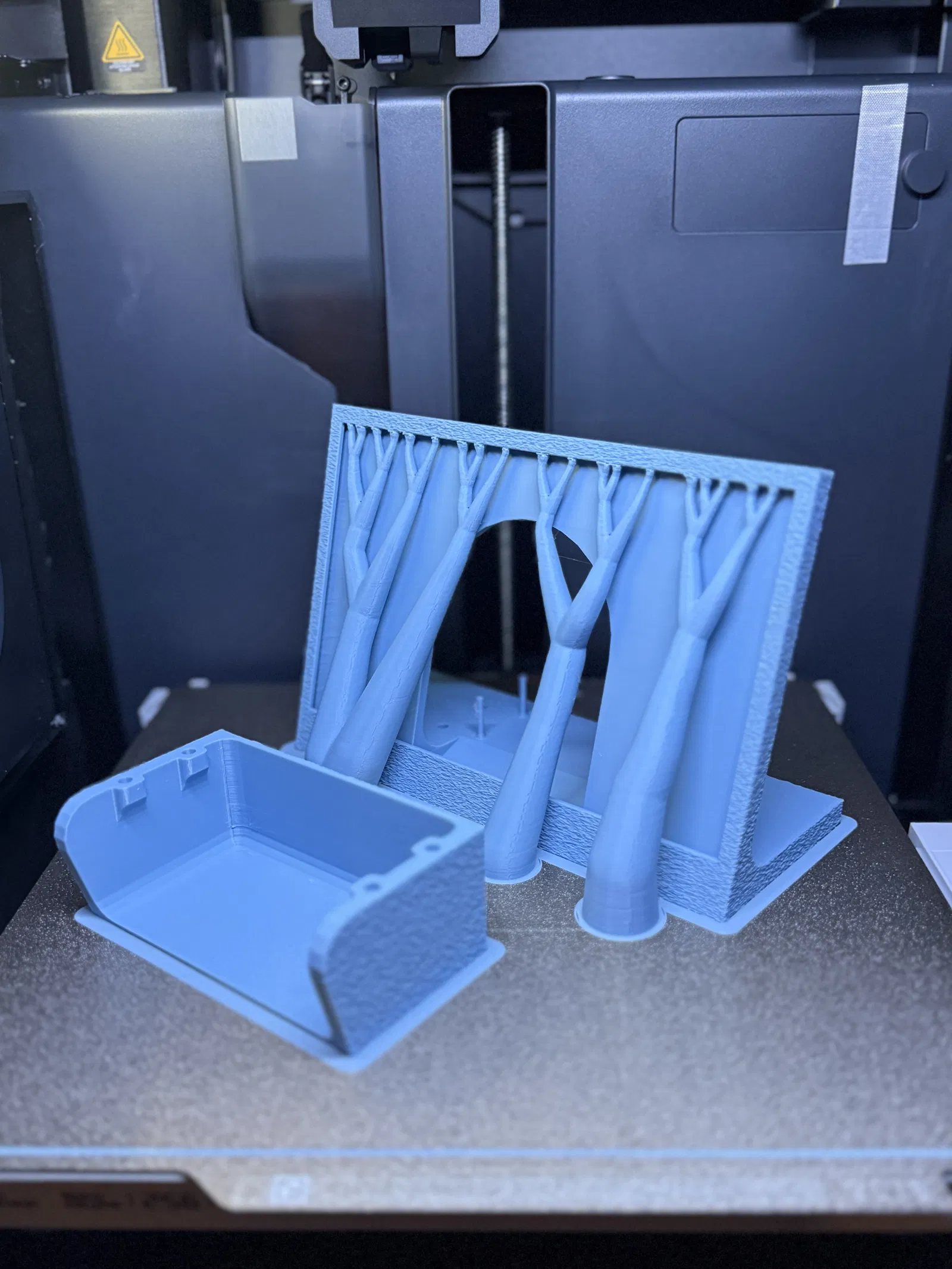

Thiết lập in của mình

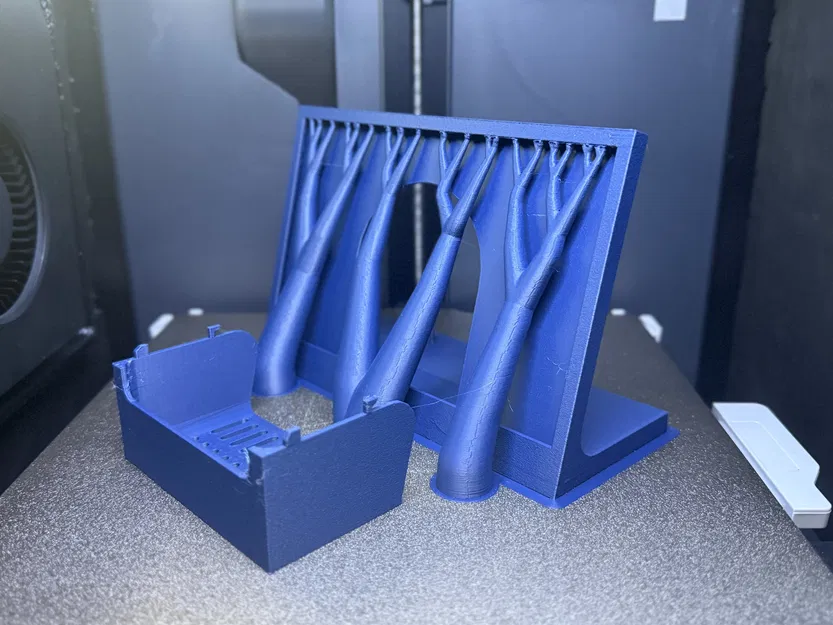

• PLA cho ra kết quả tốt nhất, preset fine, bật Fuzzy skin (0.1 / 0.1) và supports tùy chỉnh

File bao gồm

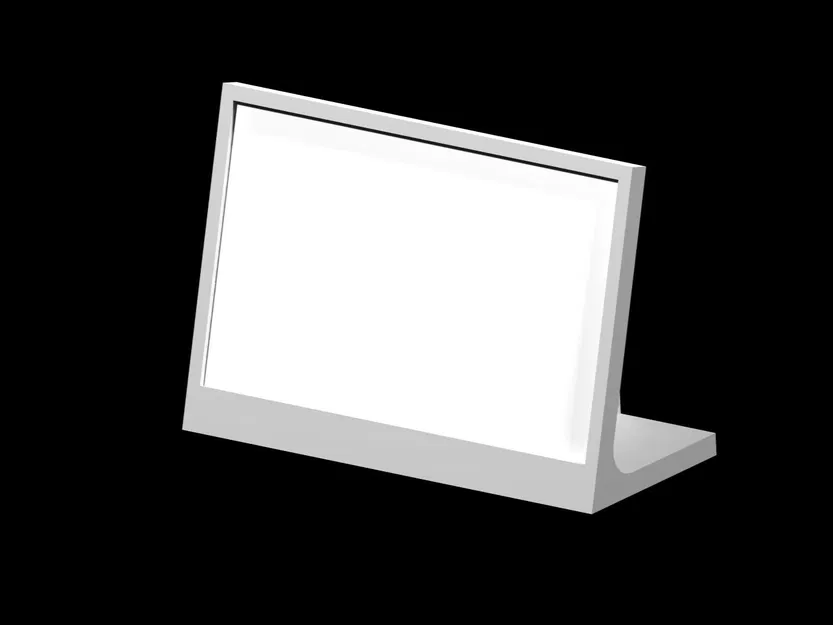

• Bezel/khung viền màn hình

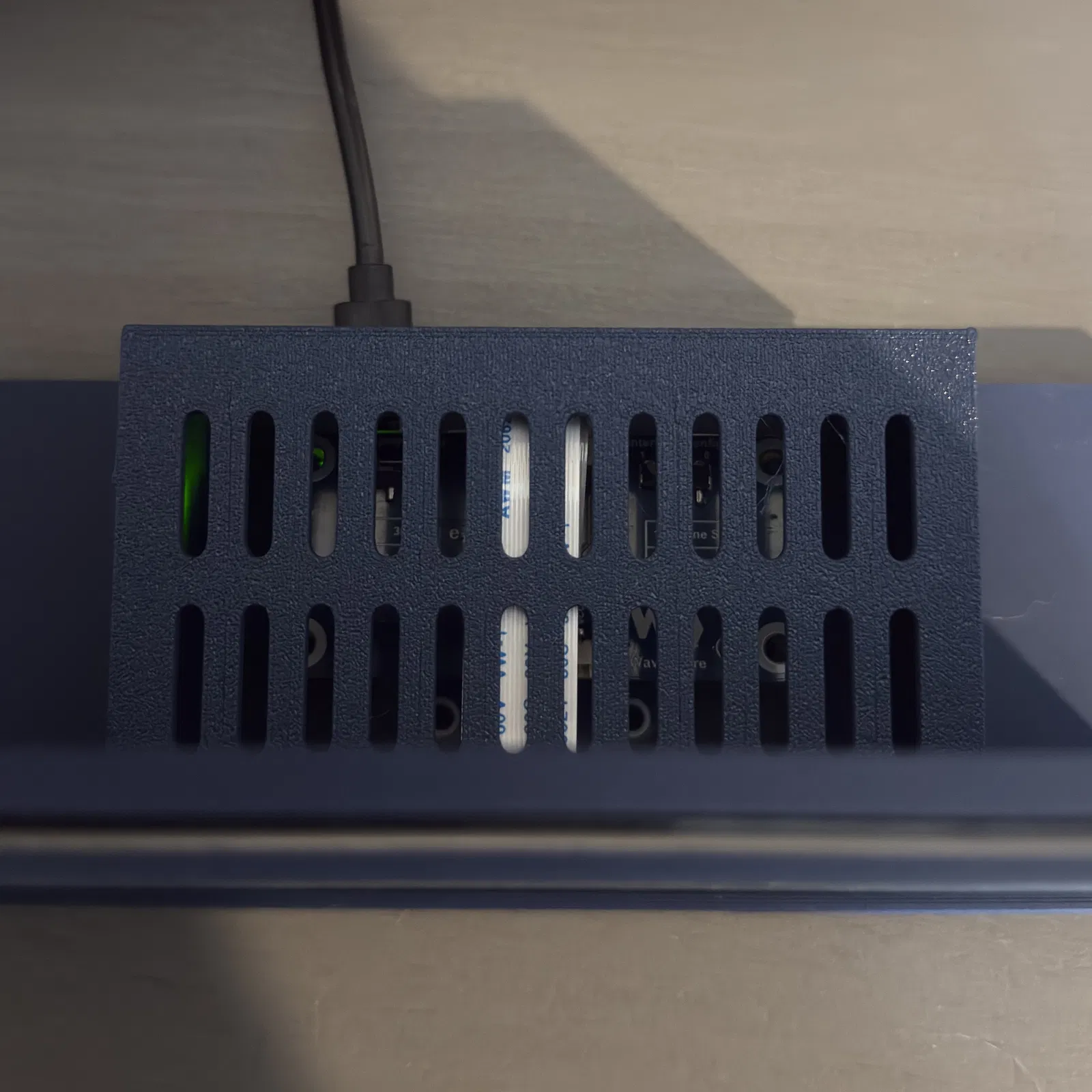

• Vỏ sau/nắp

Lắp ráp

1. In tất cả các part

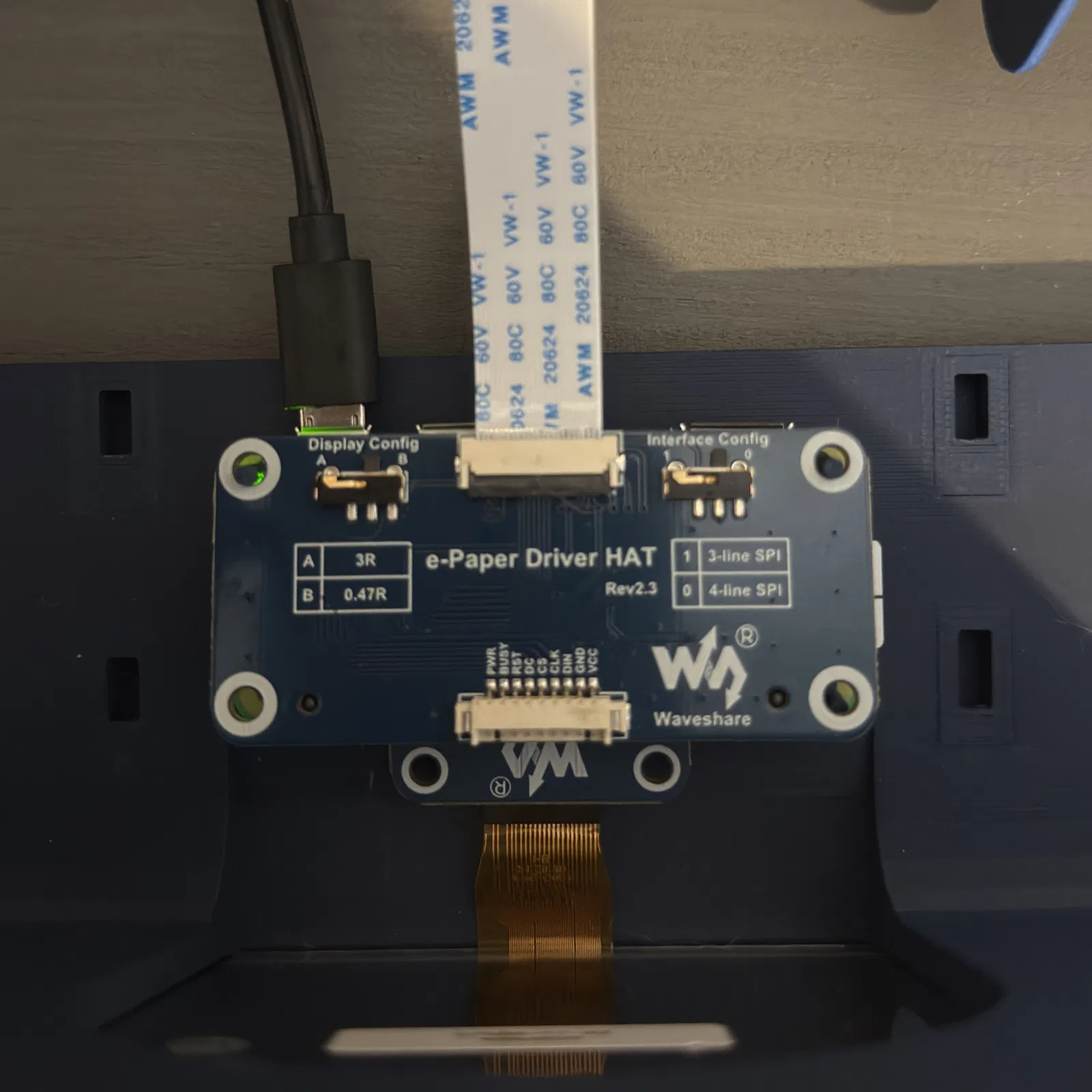

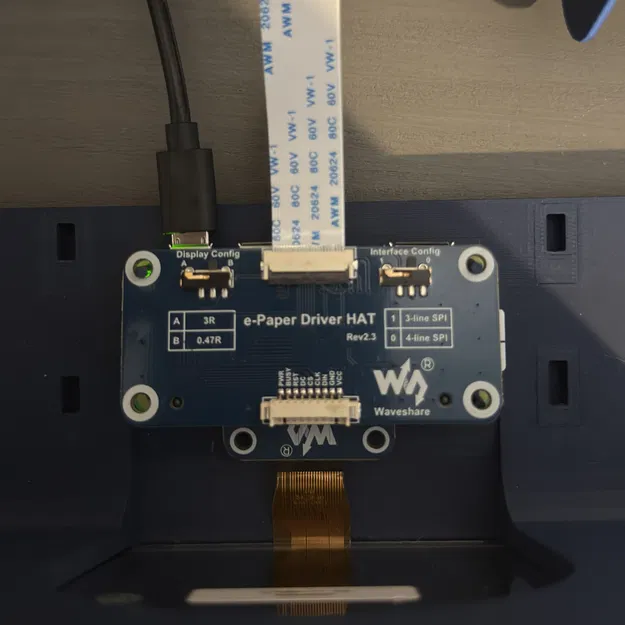

2. Gạt công tắc HAT trước khi gắn lên Pi:

3. Display Config: B

4. Interface Config: 0

5. Luồn màn hình qua khe ở phía trên (cẩn thận cáp fpc)

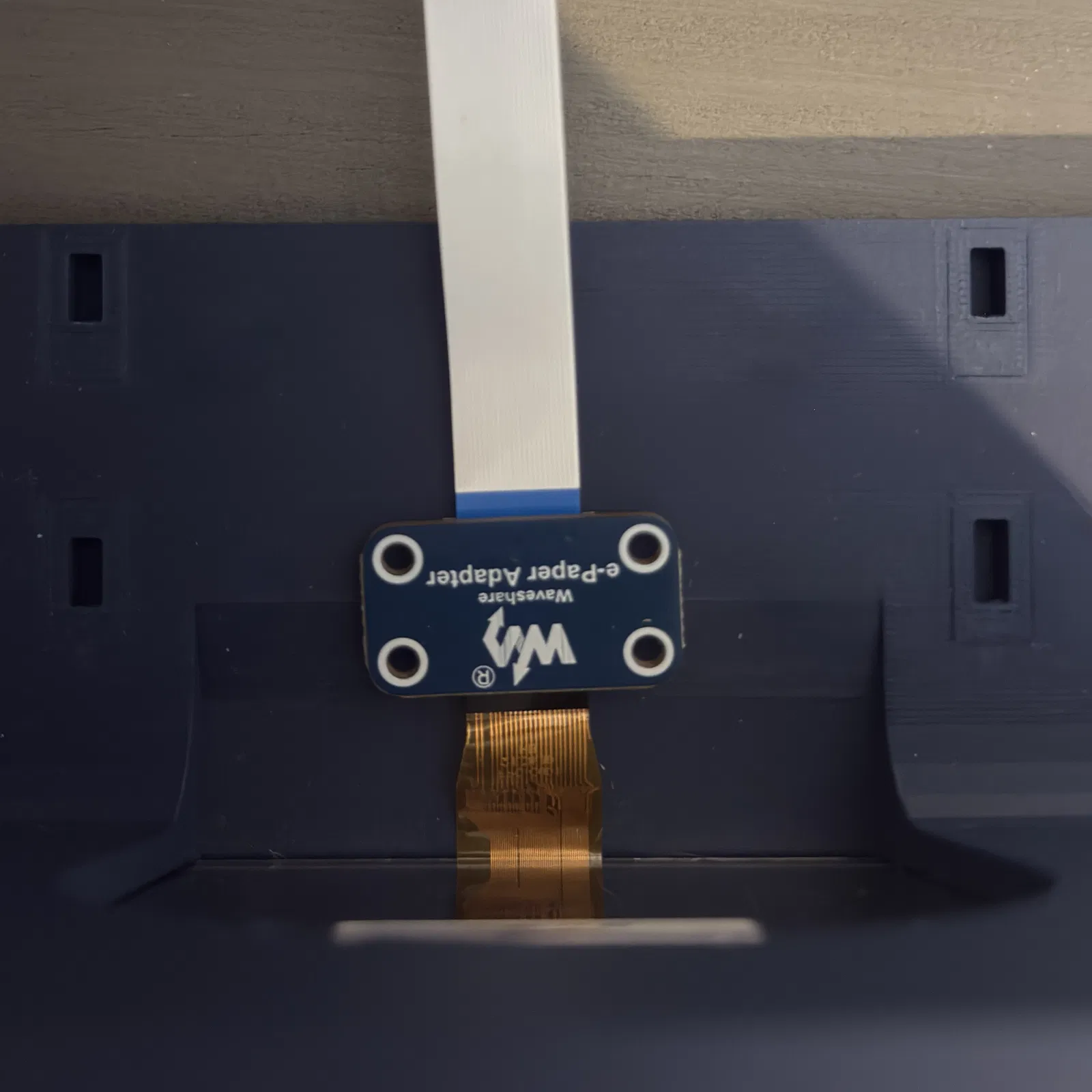

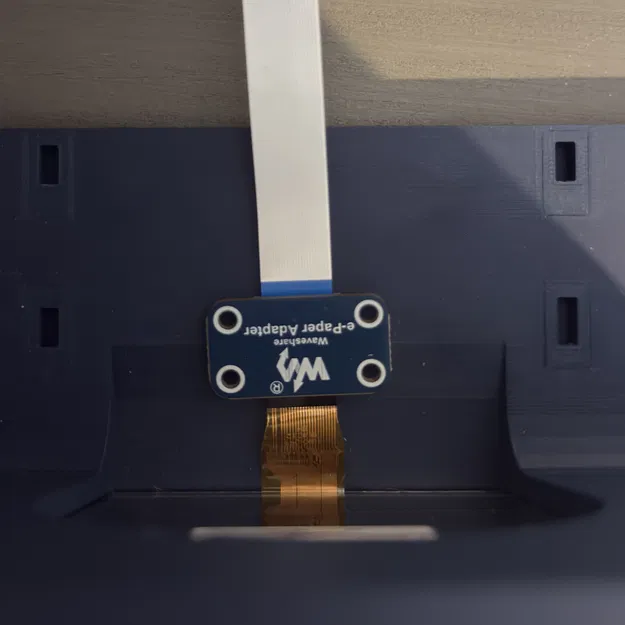

6. Kết nối cáp fpc vào e-Paper Adapter

   - Để cố định cáp: đẩy phần màu đen vào, đưa cáp vào, rồi kéo ngàm đen ra xa khỏi cáp

7. Gắn HAT vào GPIO headers của Pi

8. Cắm microSD (đã flash Raspberry Pi OS Lite 64-bit)

9. Xem hình để biết cách mình xếp chồng từng board

Cài đặt phần mềm (Tóm tắt)

Hướng dẫn đầy đủ: GitHub Repository

1. Flash Raspberry Pi OS Lite (64-bit) và cấu hình sẵn WiFi

2. SSH vào Pi: ssh @weather.local (hoặc dùng IP address)

3. Cài InkyPi:

   sudo apt update && sudo apt install -y git git clone https://github.com/fatihak/InkyPi.git cd InkyPi sudo bash install/install.sh -W epd7in5_V2

4. Reboot, rồi mở http://weather.local trên trình duyệt

5. Cấu hình plugin Weather theo vị trí của bạn

Tuỳ chọn Weather API:

• Open-Meteo — Miễn phí, không cần API key

• OpenWeatherMap — Gói free (1.000 calls/ngày), cần tạo tài khoản

Tính năng hiển thị

• Nhiệt độ hiện tại + feels like

• Nhiệt độ cao/thấp

• Sunrise/sunset

• Gió, độ ẩm, áp suất

• UV index + chất lượng không khí

• Biểu đồ 24 giờ

• Dự báo 7 ngày

• Tất cả hiển thị rõ nét bằng e-ink đen trắng

Mẹo

• Khuyến nghị mạnh bản WH — đỡ đau đầu vụ kết nối GPIO

• Tắt máy an toàn — luôn chạy sudo shutdown now trước khi rút điện

• Refresh 5 đến 15 phút — cân bằng tốt giữa dữ liệu mới và giới hạn API

• E-ink ghosting — bình thường, sẽ tự sạch ở lần refresh sau

Credits (xem thêm thông tin)

• InkyPi bởi fatihak

• Waveshare cho phần màn hình

• Makerworld Link

License

File STL: CC BY-NC-SA 4.0. Chúc bạn vui với màn hình thời tiết mới!
