Nâng cấp fan shroud IDEX V-Core 4.0 (theo V-Core 4.1)
Fan shroud IDEX V-Core 4.1 được adapt lên toolhead V-Core 4.0, có thêm đường đi dây/giữ cáp beacon và yêu cầu dùng Z-constraints V-Core 4.1. Hỗ trợ Rapido UHF & Chube Air; khuyến nghị nozzle 0.4mm, 4–5 walls, 20% infill.
Mô tả

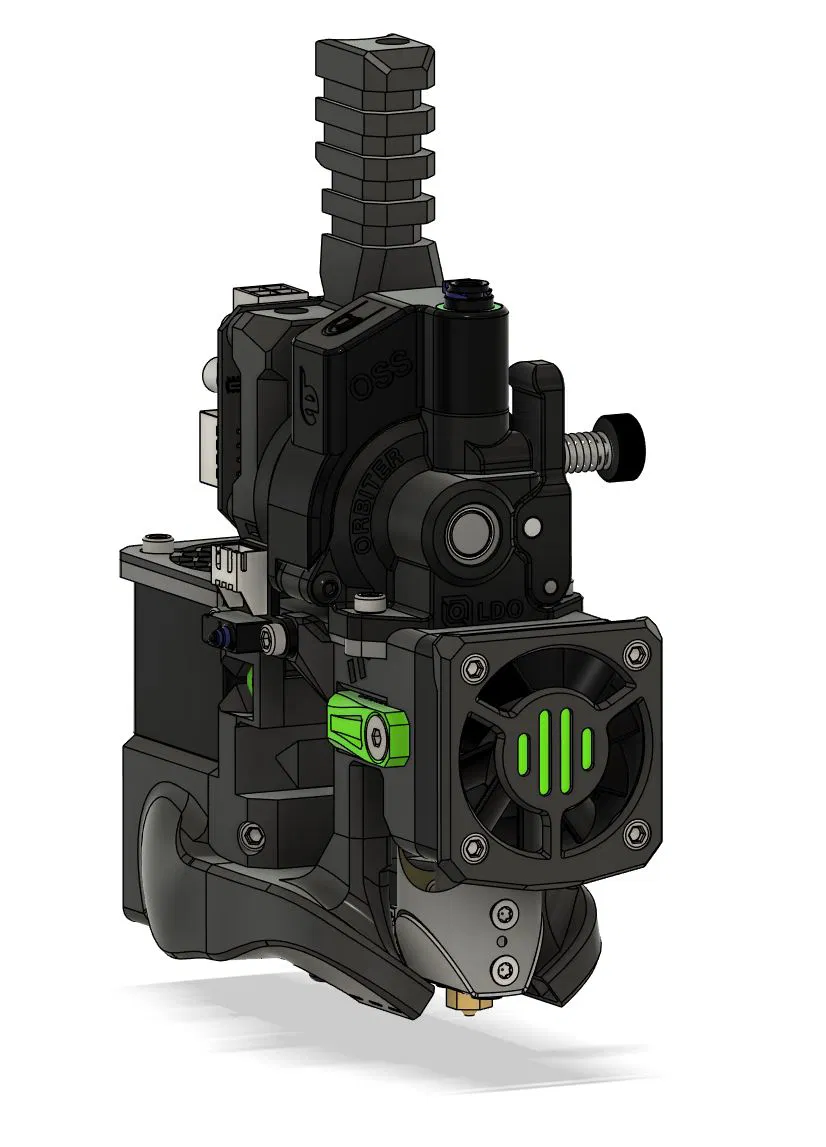

Ốp quạt (fan shroud) được cải tiến đáng kể từ V-Core 4.1 IDEX đã được chỉnh sửa để gắn lên toolhead của V-Core 4.0.

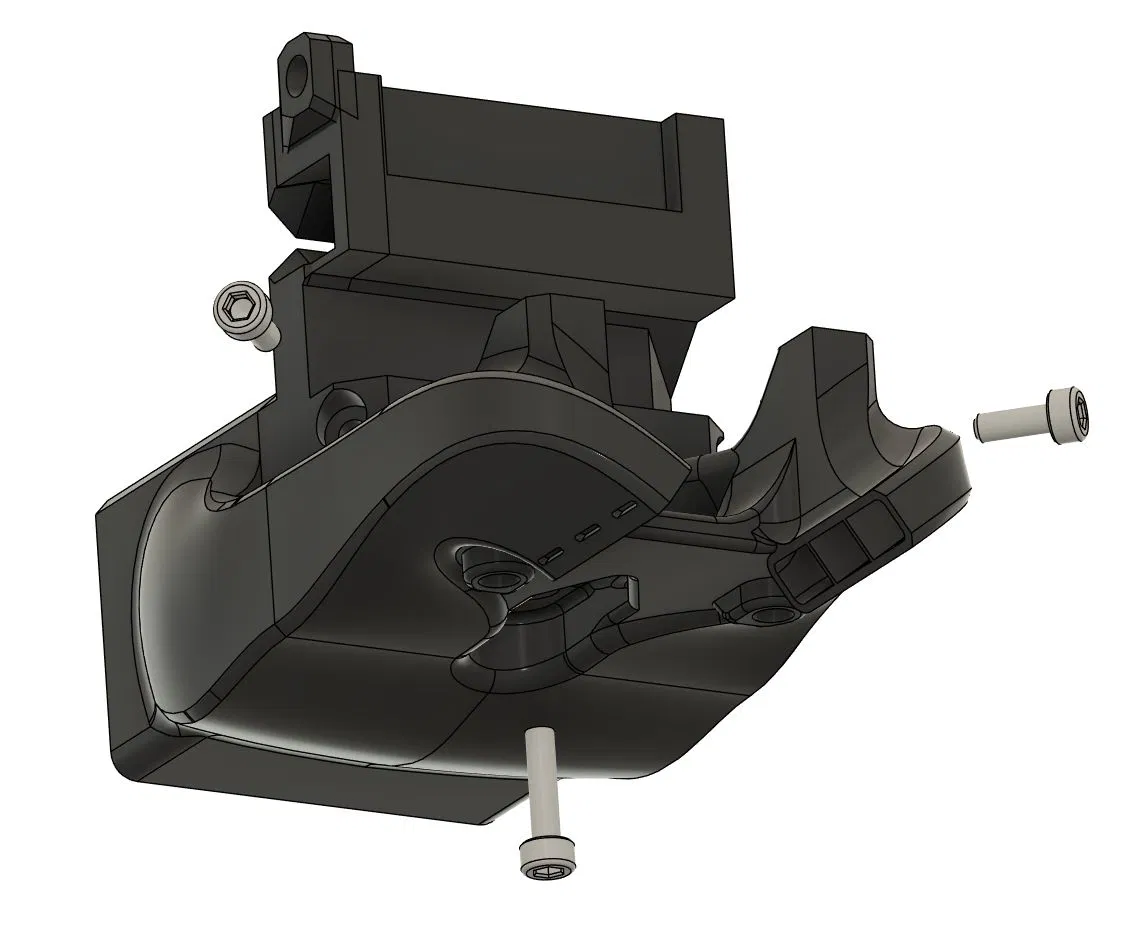

Mẫu đã cập nhật: Giờ có đường đi dây và ngàm giữ cho cáp beacon. Dây beacon được đi như hình bên dưới và cố định bằng dây rút (zip tie).
Lưu ý! Với phiên bản Rapido UHF, beacon được gắn gần hotend hơn 3mm so với toolhead 4.0 zin. Với Chube thì beacon được gắn xa hơn 2mm. Cần chỉnh lại trong cấu hình RatOS, vui lòng dùng cấu hình sau trong printer.cfg (giá trị Chube = 24.7, giá trị Rapido = 19.7):
Ngoài ra phải dùng Z-constraints của V-Core 4.1 cho tất cả các trục Z, vì loại cũ sẽ bị cấn vào fan shroud!

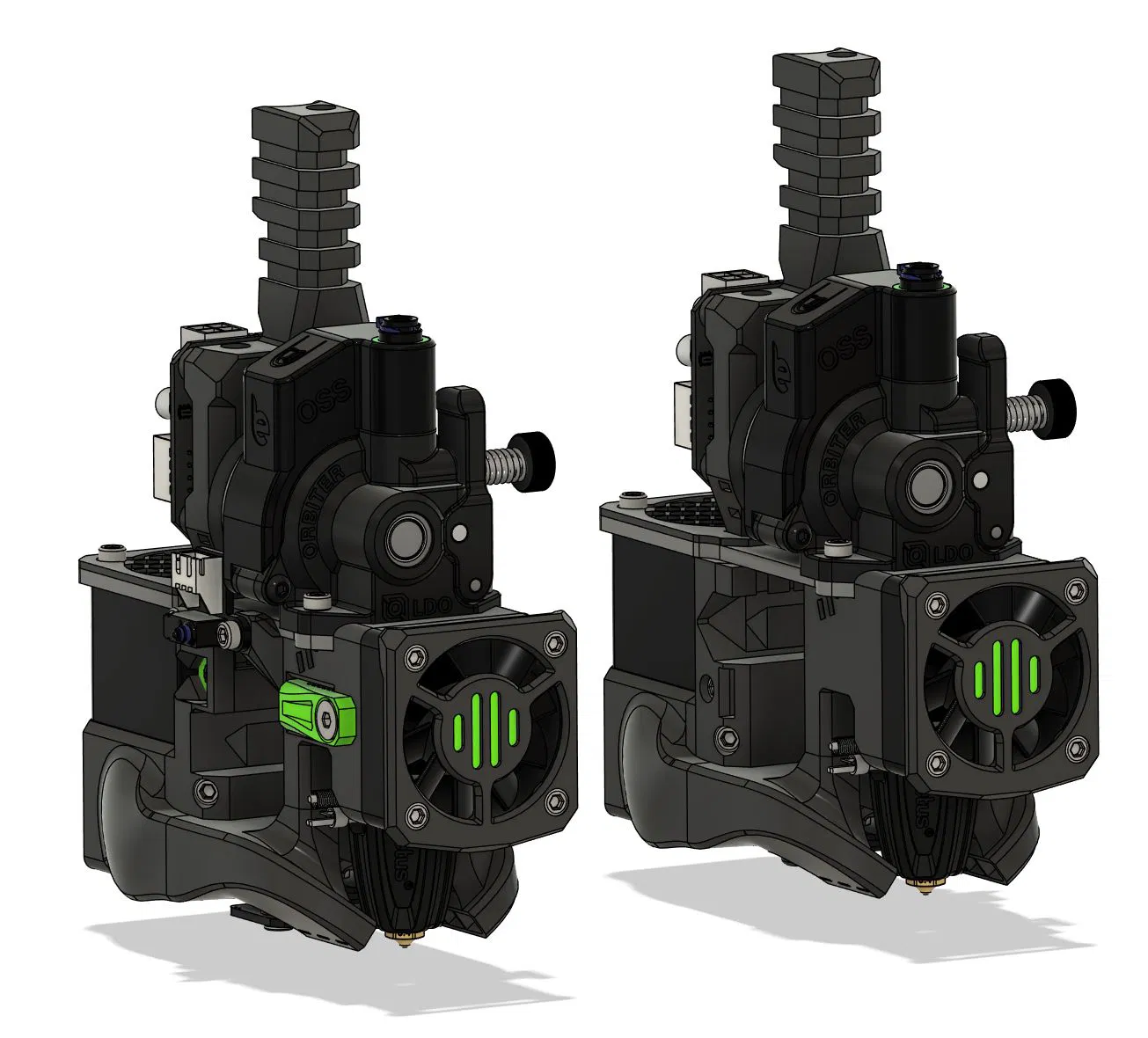

Các hotend hiện đang hỗ trợ:
-Rapido UHF
-Chube Air
Khuyến nghị in với nozzle 0.4mm và tối thiểu 4–5 walls @ 20% infill. Không cần support, vì đã được thiết kế sẵn trong mẫu. Riêng bản Chube Air cần thêm phần mặt trước đã chỉnh, phần này cũng giúp tháo Chube ra mà không cần tháo rời toolhead.
Các phần cần lắp:
14 x heat insert M3
2x vít M3x10mm đầu trụ lục giác (cap head screw)
1x vít M3x12mm đầu trụ lục giác (cap head screw)
