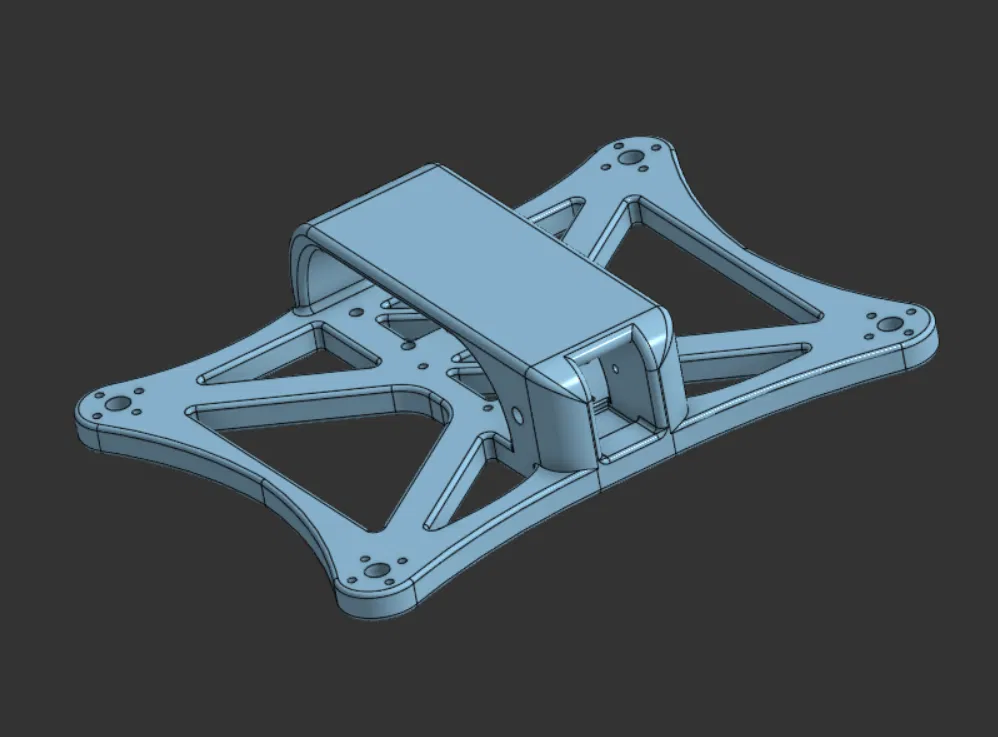

TAF - Tough Ass Frame
TAF là một khung (frame) in 3D dành cho ai muốn một con “xe tăng” để bay racing nhưng chủ yếu là freestyle.
Mục tiêu là làm ra thứ gì đó không bị gãy cái rắc ngay từ cú crash nặng đầu tiên.
Nhờ hình học (geometry) và khả năng uốn/flex của vật liệu, nó chịu va đập tốt hơn đa số khung carbon—vốn thường bị delaminate hoặc bể nát.
Đây là dự án hobby mình tự thiết kế trên Onshape, làm ra để quăng quật, crash, và có thể in lại dễ dàng nếu lỡ bạn vẫn phá được nó.
Bạn có thể xem mình chỉnh sửa frame live tại đây: (tải ở đây cho prerelease frame prototypes)
https://cad.onshape.com/documents/4f2200a8e31e83c71e1e637a/w/6ec27944166e54c6e234a95b/e/01d3b33952fdef87b4539699?renderMode=0&uiState=69825b2f3a68894e9df21e05
Thông số (Specs):
-
Lỗ bắt motor 12mm
-
20mm m3 cho VTX
-
25mm cho stack/AIO
-
Chuẩn 16mm cho camera
-
Hỗ trợ cánh (props) tới 3.6 inch
Thiết lập in (Print Settings):
-
Vật liệu: Lý tưởng là PETG-CF nhưng bạn muốn in vật liệu nào cũng được
-
Infill: 100%
-
Supports: Everywhere
-
Khuyến nghị: Dù có thể in bằng máy FDM tiêu chuẩn, vẫn rất khuyến nghị dùng powder-bed printer (SLS/MJF). In theo dạng bột giúp frame không có điểm yếu giữa các lớp, nên sẽ cứng cáp và đáng tin hơn nhiều khi ăn va chạm tốc độ cao.
