Adapter M42 sang Nikon-F (M42 to Nikon-F adapter) tối giản

Thêm một mẫu adapter ống kính vintage M42 sang Nikon-F tối giản nữa, có bản có và không có điều khiển chốt khẩu (aperture pin).

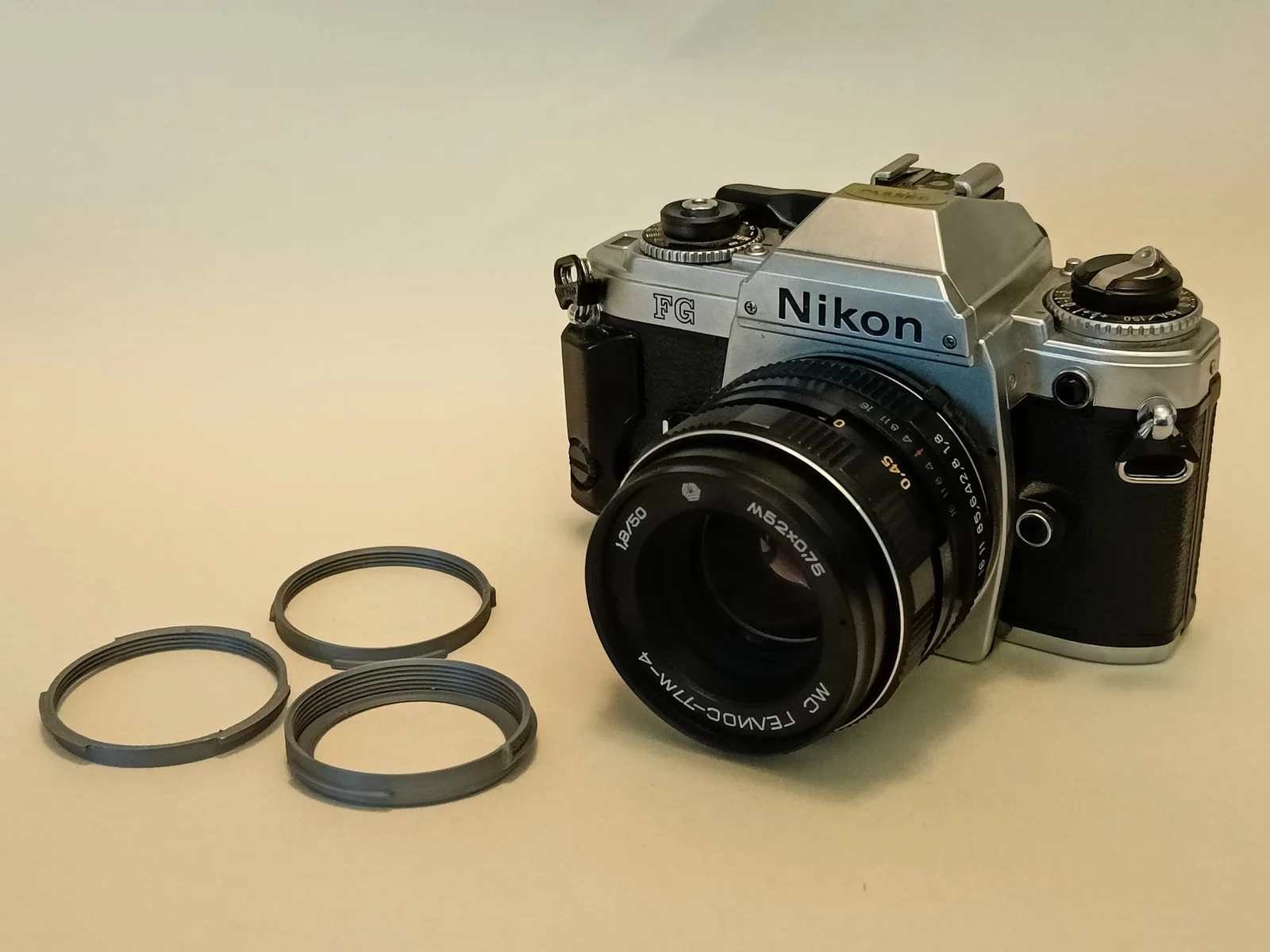

Đã test chạy ổn với Helios 77M-4 và SMC Takumar 50/f1.4 trên body Nikon FG, D800 và D5500.

Adapter này sẽ cải thiện khoảng lấy nét gần nhất (maximum focusing distance) với các lens M42 chưa mod bằng cách giữ flange distance ngắn nhất có thể về mặt vật lý. Đừng hỏi về/đòi lấy nét vô cực. Việc đạt infinity là bất khả thi về mặt vật lý nếu không thêm thấu kính quang học hoặc sửa đổi lens. Nếu bạn đang tìm adapter cho Helios 44-2 nổi tiếng có lấy nét vô cực, xem . Lens đó mod tại nhà rất dễ, không cần thêm dụng cụ và không làm ảnh hưởng thiết kế quang học. Nếu chưa có thì sắm luôn đi. Lens này lên màu và chất rất “nghệ”.

In ở chất lượng mịn nhất mà máy bạn làm được. Nhớ dùng elephant foot compensation vì dung sai khá chặt. Trước khi vặn adapter đã in vào, bôi nhẹ một ít chất bôi trơn lên ren. Dùng của @StepanBroz_131676 làm “cờ-lê” để vặn/Tháo. Theo thiết kế thì không nên siết chặt adapter chỉ bằng tay không; nếu bạn làm được thì kiểm tra máy in có bị under-extrusion không, và coi chừng ngón tay có dấu hiệu… rỉ sét. Nên dùng filament màu tối để hạn chế phản xạ không mong muốn bên trong buồng máy.

Tài liệu thiết kế CAD trên @Onshape.

Chúc chụp vui!
