Dlocks và Hub Brackets cho xe lăn

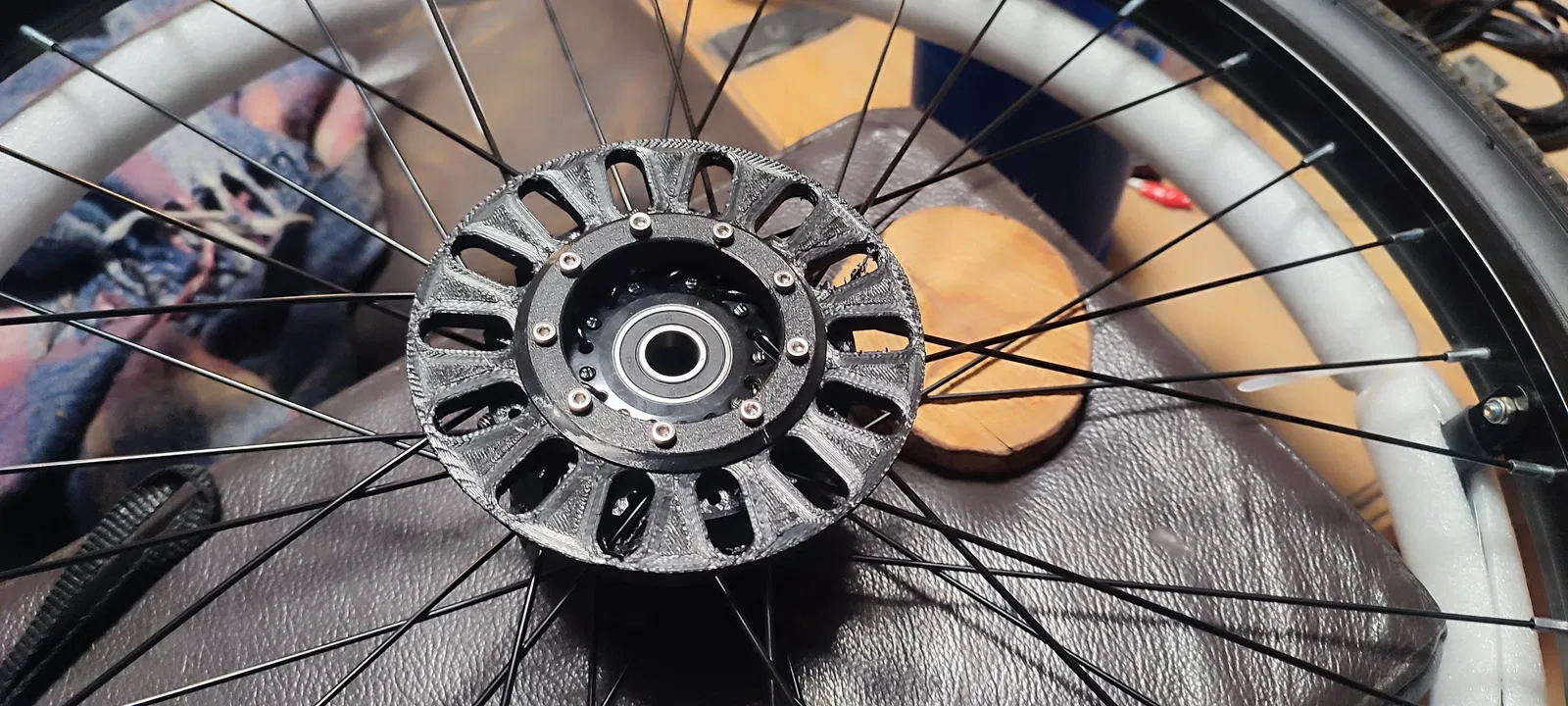

Dlocks thì mắc, mình không thích mấy cái thắng (brake) xe lăn hiện có nên dùng d'locks. Mà xài lâu thì nó làm gãy nhiều nan hoa, còn làm hư cả bánh Spinergy của mình. Vì vậy mình in thêm cái hub bracket để dàn lực ra đều qua phần wheel hub và nan hoa.

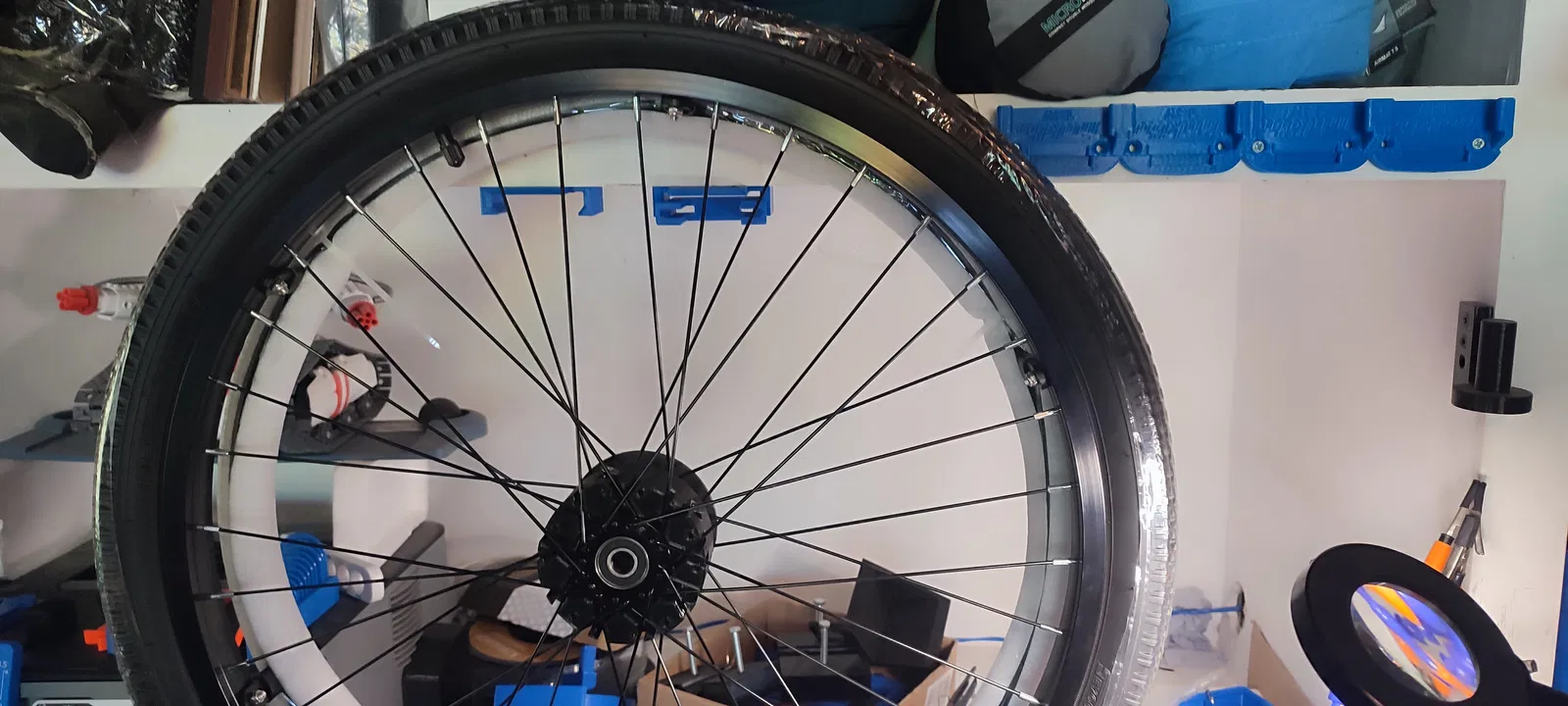

Hiện mình có 2 loại hub: cho bánh Batec off road và loại bánh off road mua trên Aliexpress.

Bạn sẽ cần bulong & đai ốc M3 để lắp sau khi in: 40/45 mm dài và thêm 2 con ngắn vì bị cấn với 2x bulong M6. Mình rút kinh nghiệm là nên gắn đai ốc vào (insert nuts) thay vì taro ren trực tiếp lên nhựa—dễ thay/đổi vòng (ring) bị hư hơn và vẫn giữ hub tại chỗ.

Khi kẹp (clamp) cái ring thì dưới tải lớn nó sẽ dịch chuyển, giúp giảm gãy nan hoa hoặc làm hư wheel/hub.

Thiết kế này vẫn đang phát triển. Dùng đồ gá/mount zin thì hay bị gãy, nên mình quyết định làm cái gì đó chạy được trước. Mình dùng TPU Rings: rất bền nhưng hơi mềm (flex nhiều). Khi bị kẹp vào hub thì lúc chịu lực lớn nó sẽ trượt/di chuyển, nhờ vậy không làm bể hub hay làm cong bulong M3, v.v.

Mấy cái hub này tới giờ giúp nhiều, chưa gãy nan hoa. Với bản clamp thì sẽ còn di chuyển nhiều hơn khi bị lực lớn.

Tuy nhiên giờ mình đã in thử loại ring “fused”, và đang thử nghiệm PA6 Nylon với PC. Mình sẽ cập nhật coi loại nào gãy trước.

Mình up những gì mình có tới hiện tại; tùy loại bánh bạn dùng mà thử các phiên bản khác nhau. Mình nghĩ nếu bạn có bánh Spinergy rất mắc thì nên dùng bản clamp thôi để cái ring có thể dịch chuyển khi chịu lực lớn và không phá bánh—mình từng bị vậy với D'Locks zin.

Nếu bạn dùng model của mình thì vui lòng để lại comment hoặc nhắn mình, chúc bạn dùng vui và hy vọng giúp được ai đó.

Nếu ai có FibreSeeker 3 thì mình rất muốn có người in giúp và gửi cho mình một bộ rings và hubs.

Printer Settings

Rings: in 60% infill (cubic) với 10 walls cho phần ring.

Hubs: mình dùng PETG, để default 20% infill, 2 walls và tới giờ vẫn ổn. Mình tính nâng setting nhưng hiện chưa cần.

Update Feb 2026

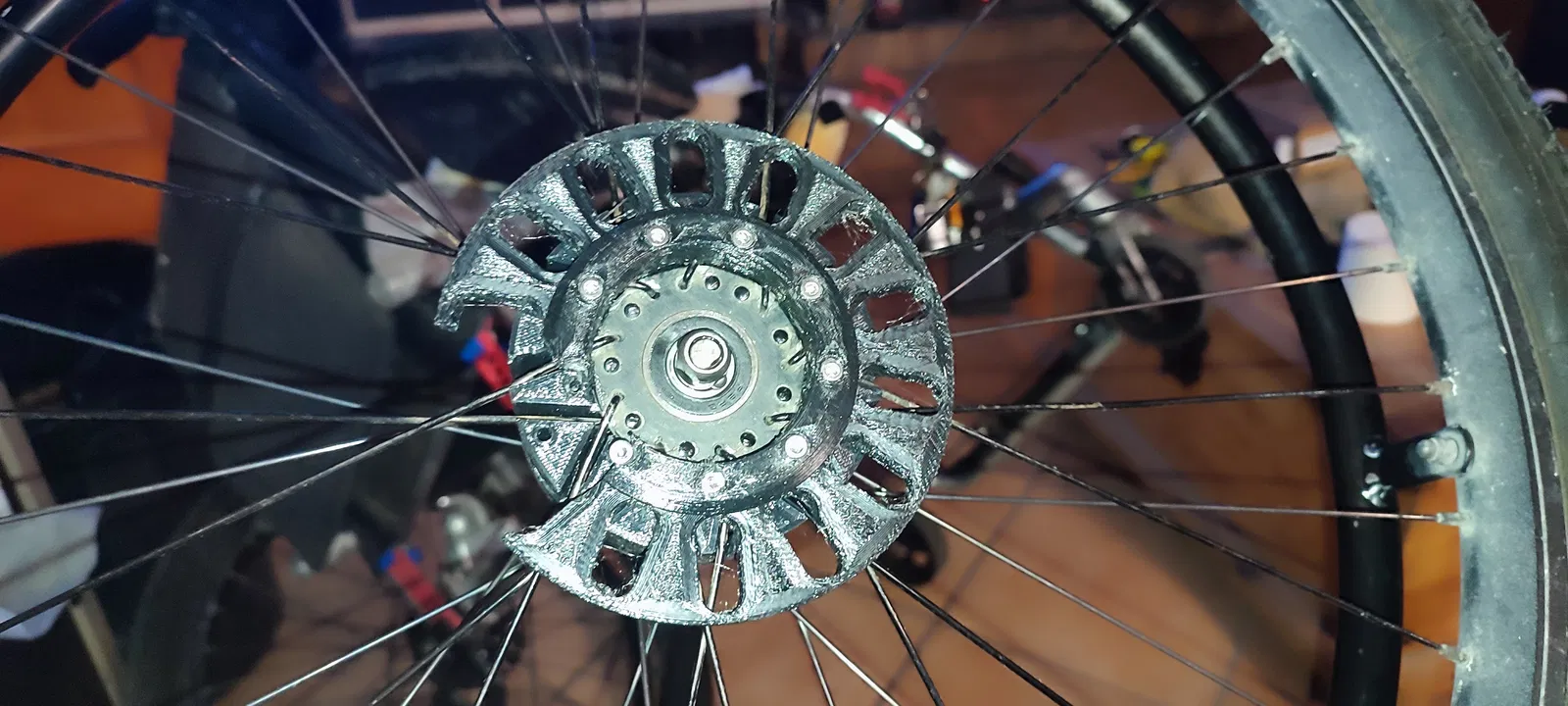

Cái ring bị gãy sau 7 ngày trong hình là in bằng PC.

PA6 nylon thì vẫn chạy ngon.
