Robopipa - Bộ đo lưu lượng bia DIY (robopipa.cz)

Robopipa là một dự án DIY smart flow meter nâng cao, thiết kế để theo dõi lưu lượng ở vòi bia, nhưng cũng chạy tốt khi đo mức sử dụng nước trong caravan hoặc hệ thống tại nhà. Dù bạn muốn biết chính xác còn bao nhiêu bia trong keg, hay cần theo dõi bồn nước khi đi đường, Robopipa đều đáp ứng được.

Dự án xây dựng trên nền tảng ESP32, cho hiệu năng cao và kết nối rất ổn.

🚀 Tính năng nổi bật:

• Theo dõi real-time: Đo lưu lượng chính xác với các flow sensor tiêu chuẩn.

• Ghi log vào database: Lưu lại lịch sử mức tiêu thụ.

• Web Server tích hợp: Xem dữ liệu và chỉnh setting trực tiếp trên trình duyệt của bất kỳ thiết bị nào.

• Tích hợp MQTT: Rất hợp cho Home Assistant và các hệ thống smart home khác.

• Ứng dụng linh hoạt: Lý tưởng cho hệ thống làm lạnh bia (kegerator), taproom, hoặc bồn nước trong caravan/RV.

🛠 Thông tin kỹ thuật:

• Controller: ESP32 (Wi‑Fi/Bluetooth)

• Firmware: Dễ cấu hình và nạp (flash).

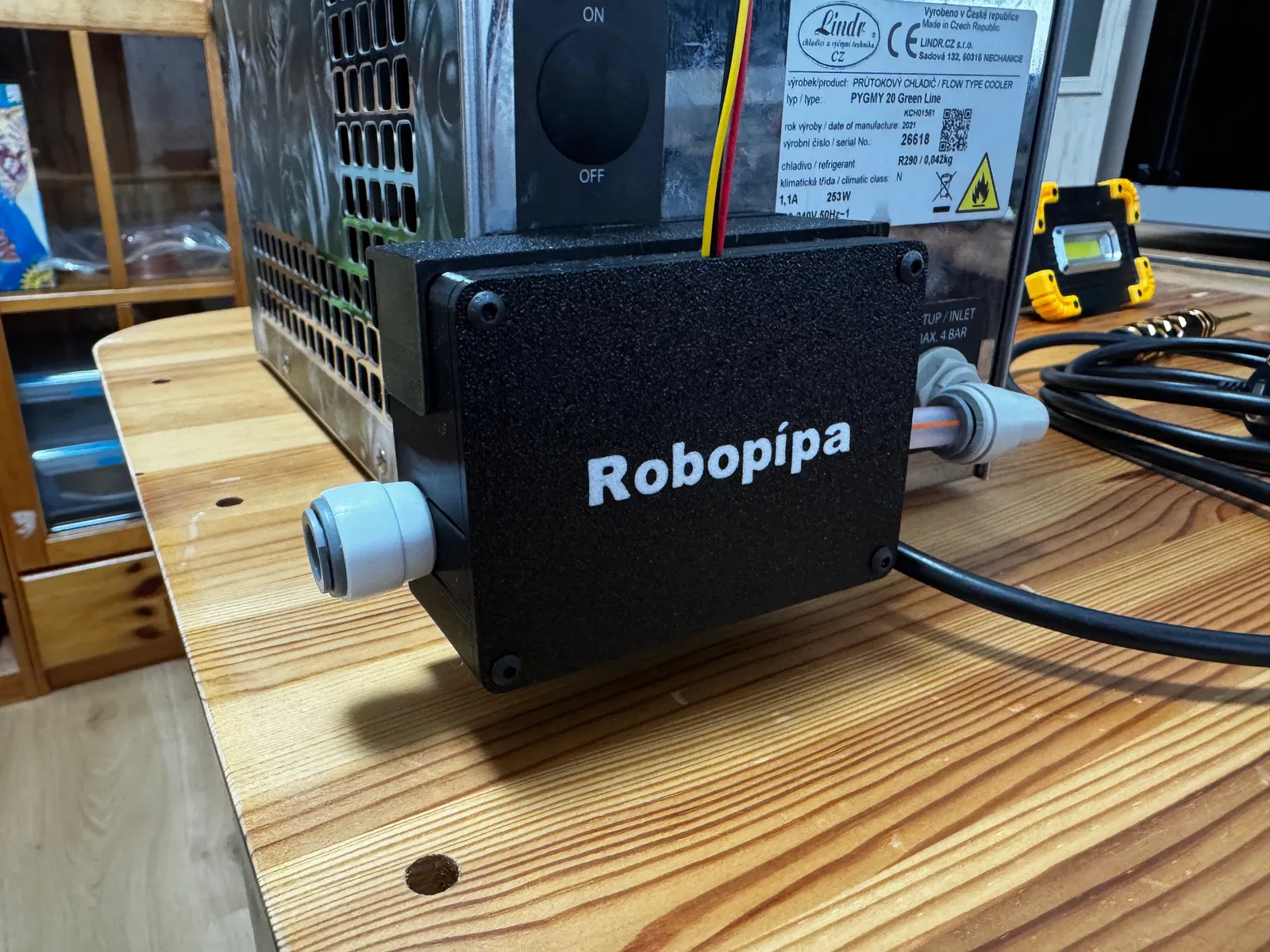

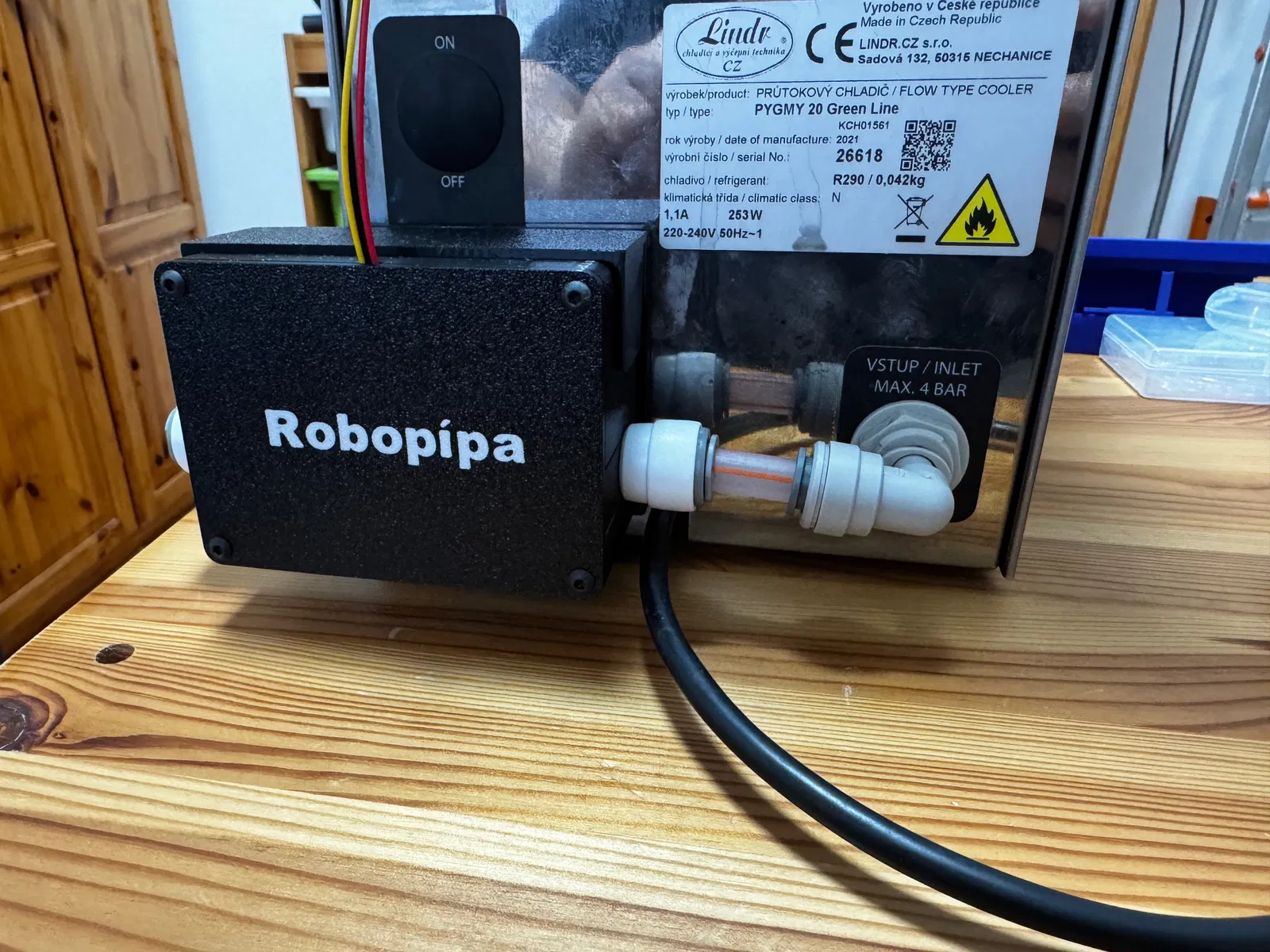

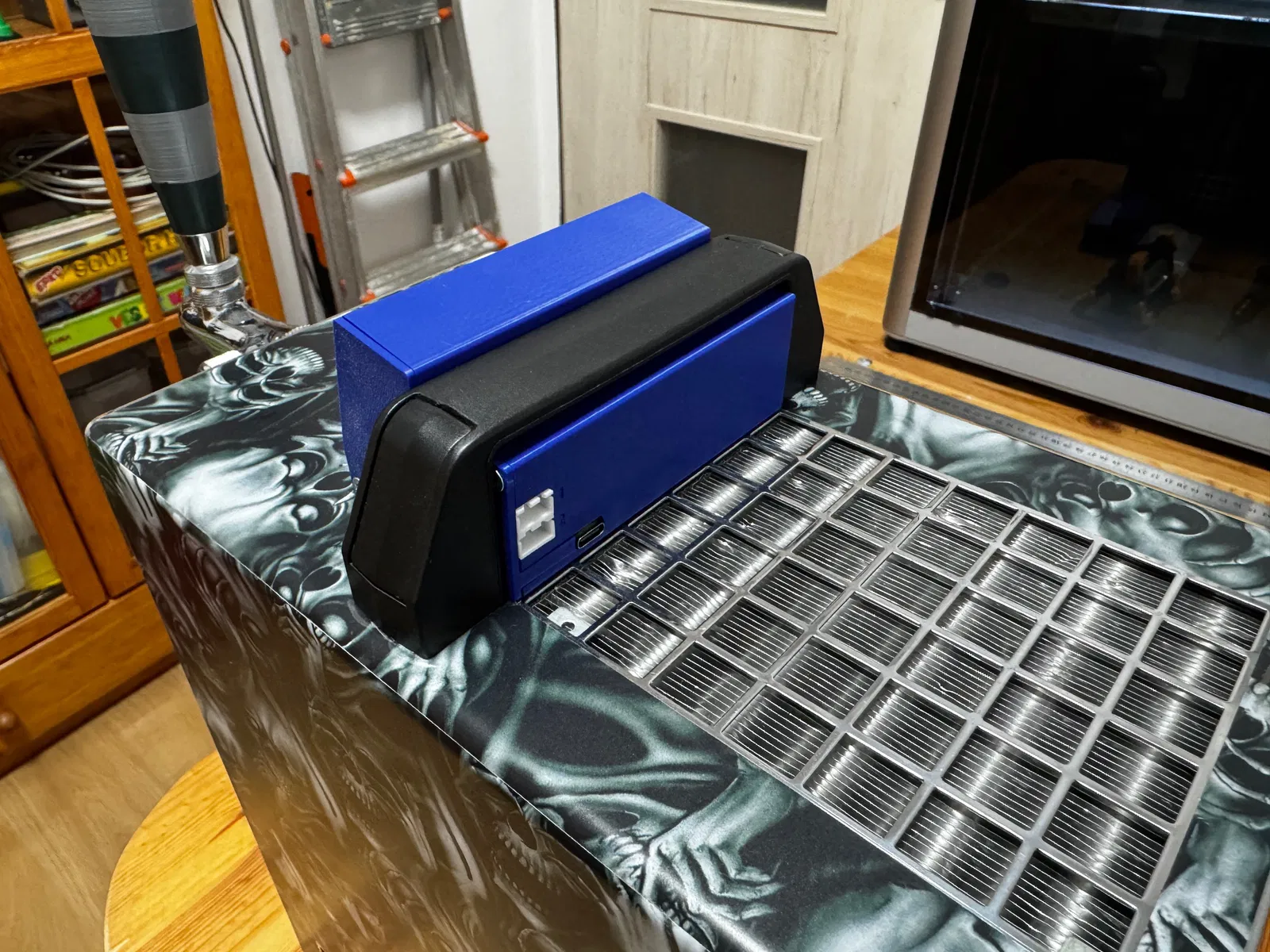

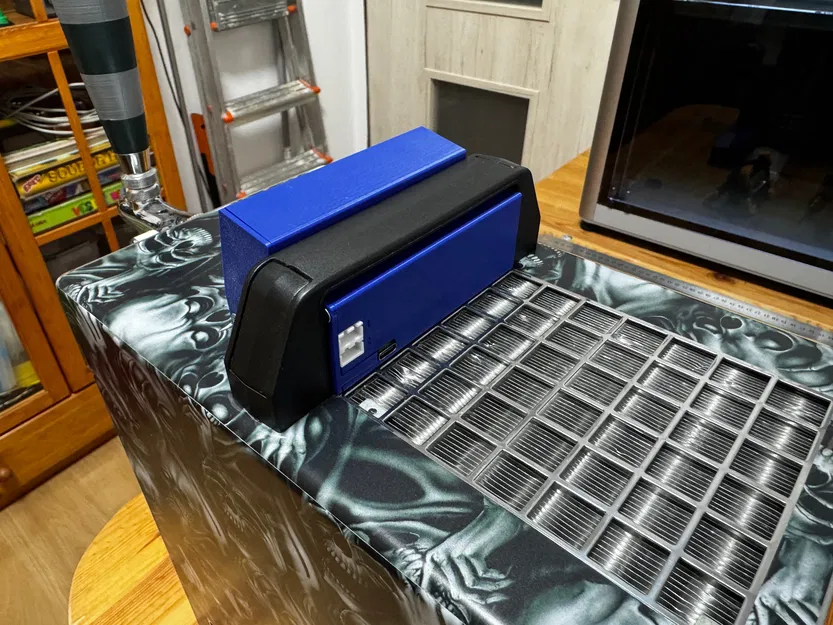

• Chi tiết in 3D: Vỏ (enclosure) cứng cáp cho phần điện tử và sensor, thiết kế để lắp ráp gọn gàng.

📦 Danh sách linh kiện (BOM)

• 1x ESP32 WROOM MINI (Live mini kit / kit kiểu D1 Mini)

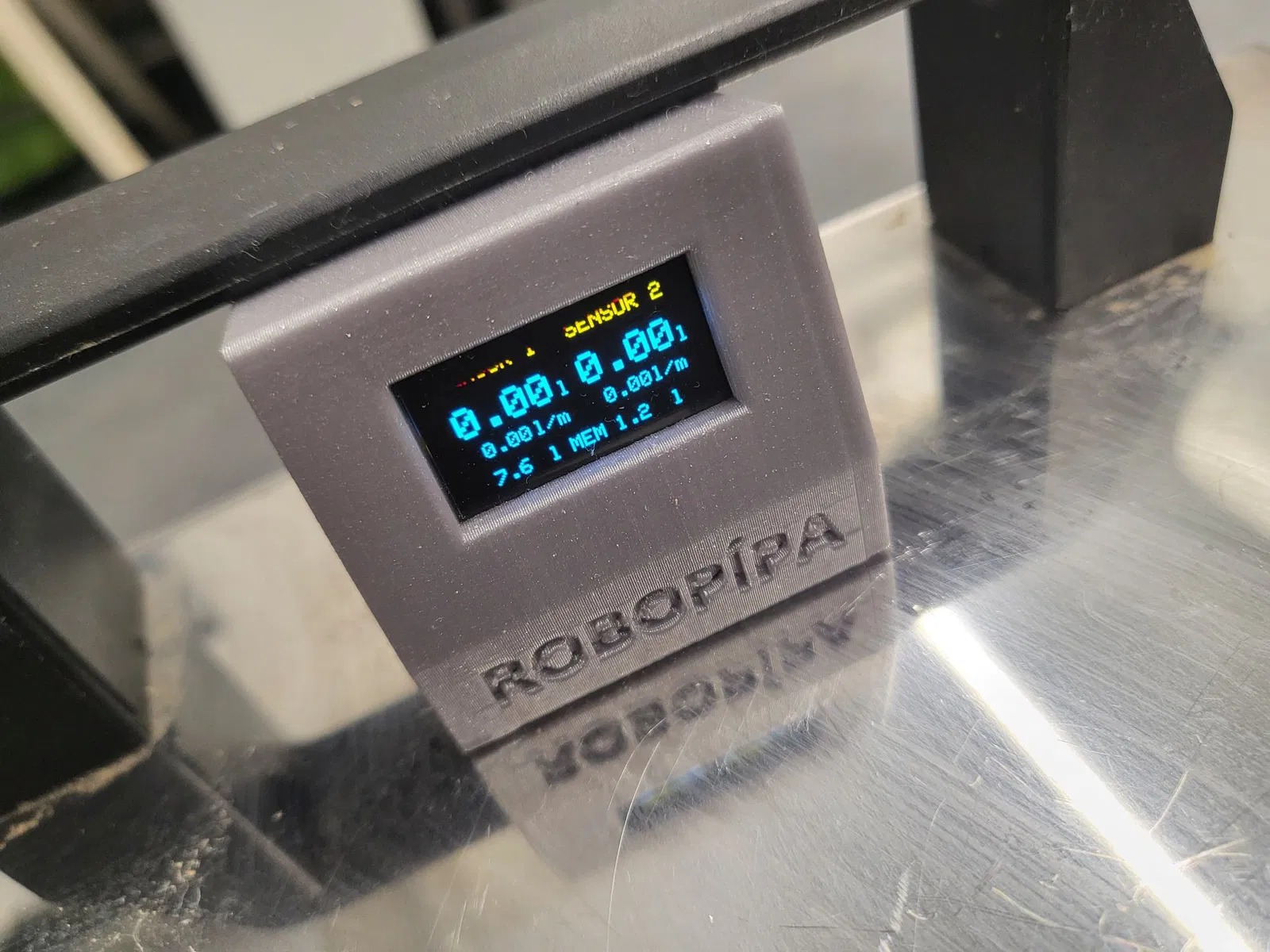

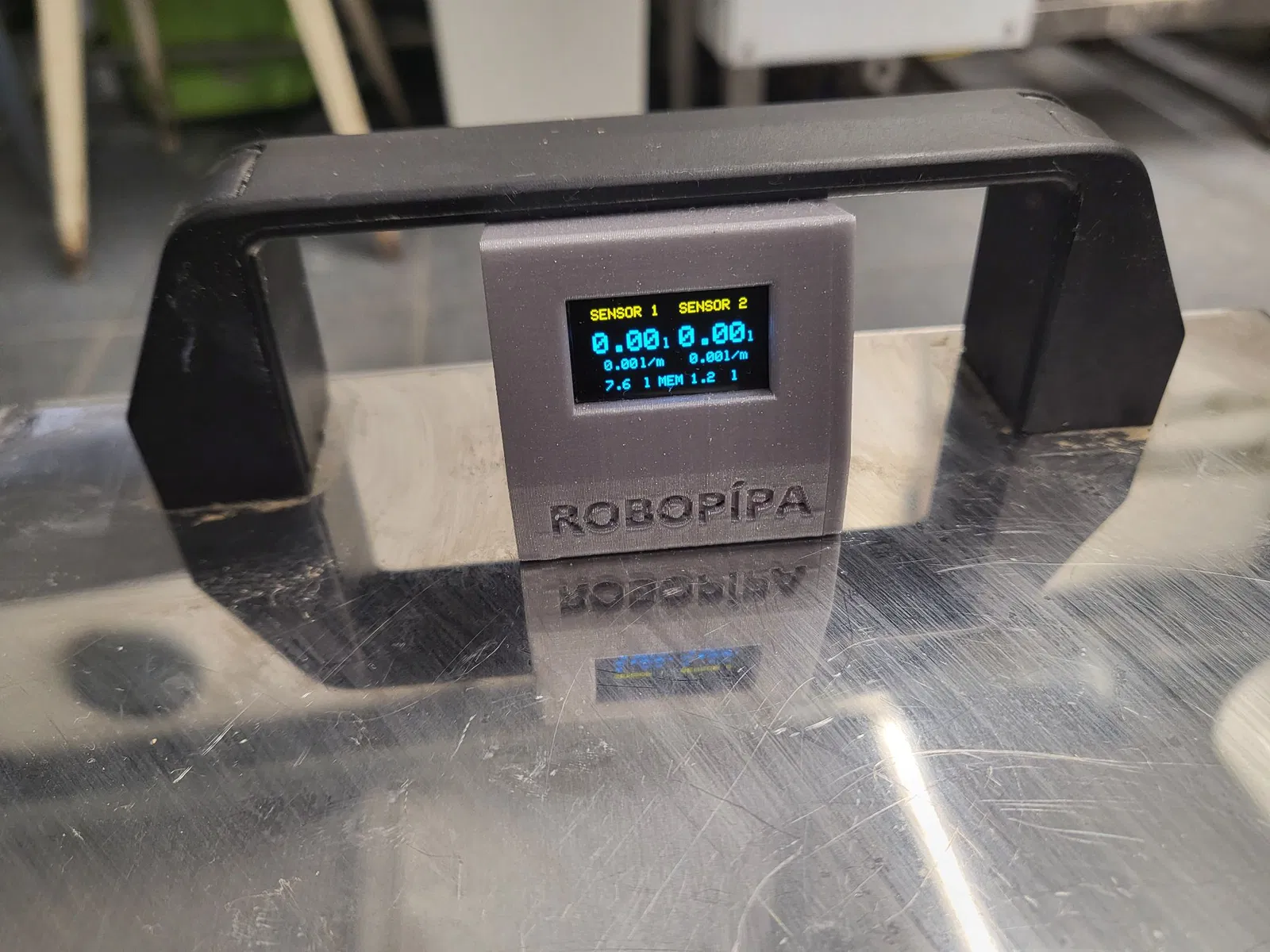

• 1x OLED Display 0.96" (I2C - Address 0x78)

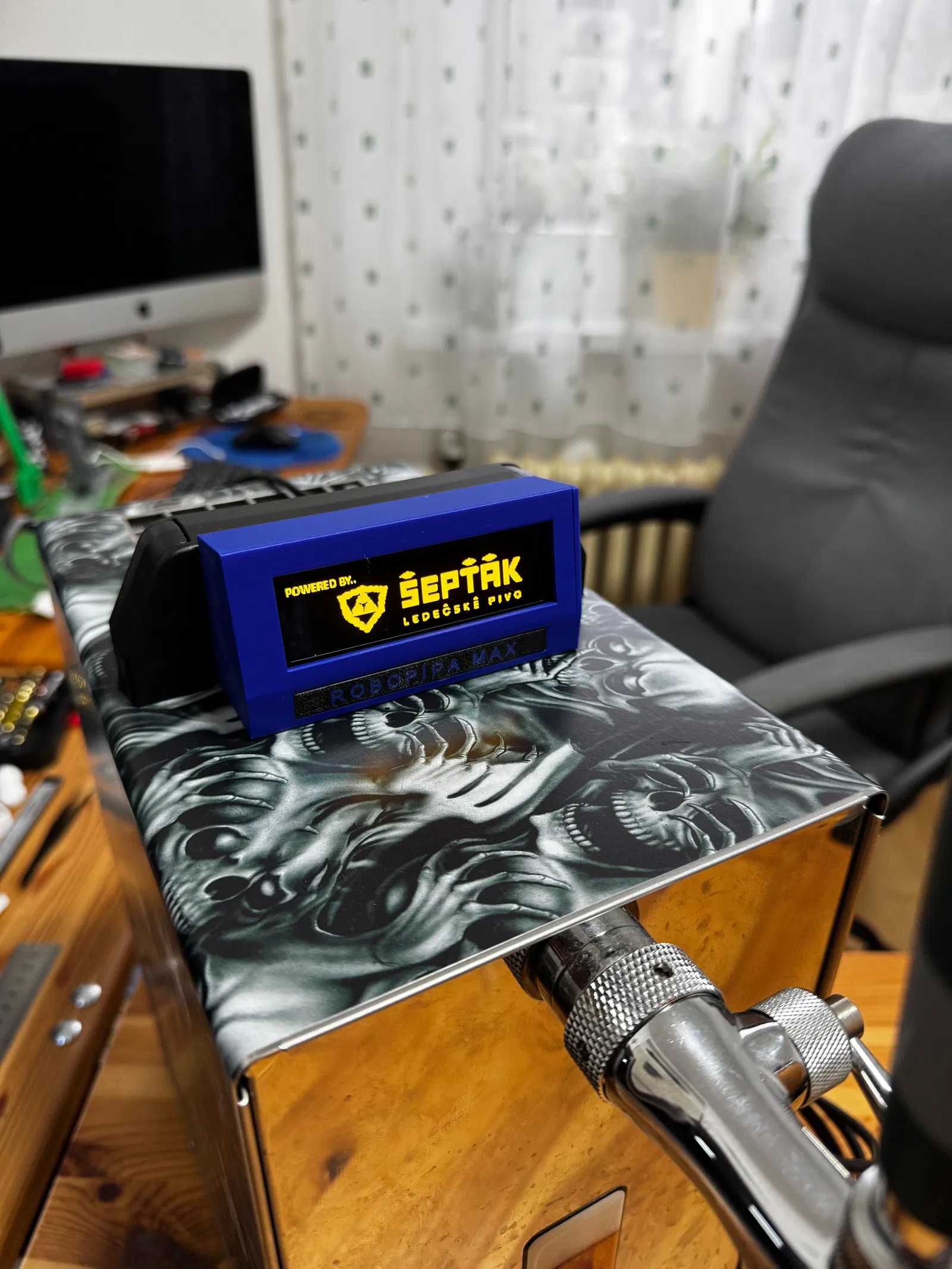

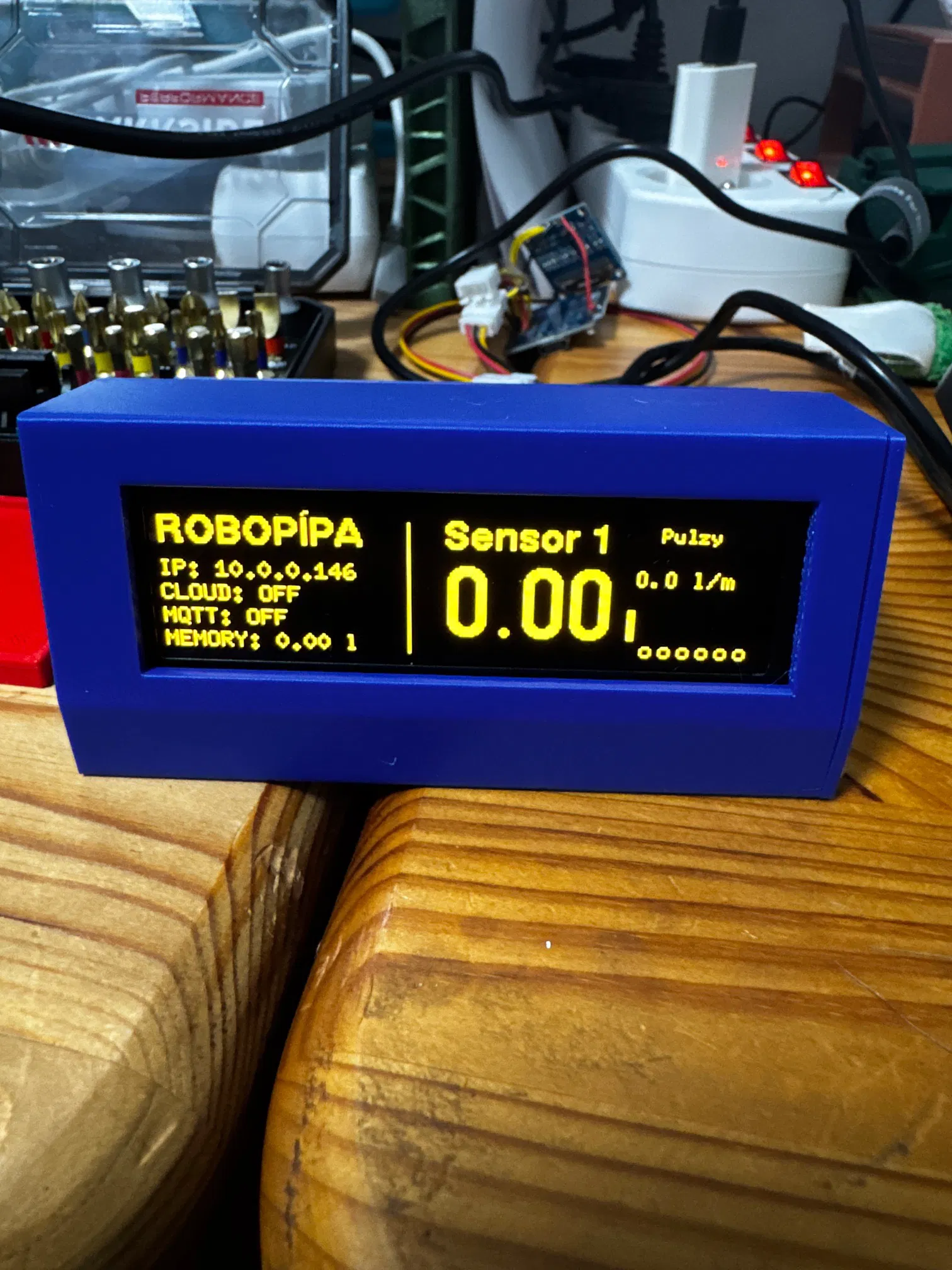

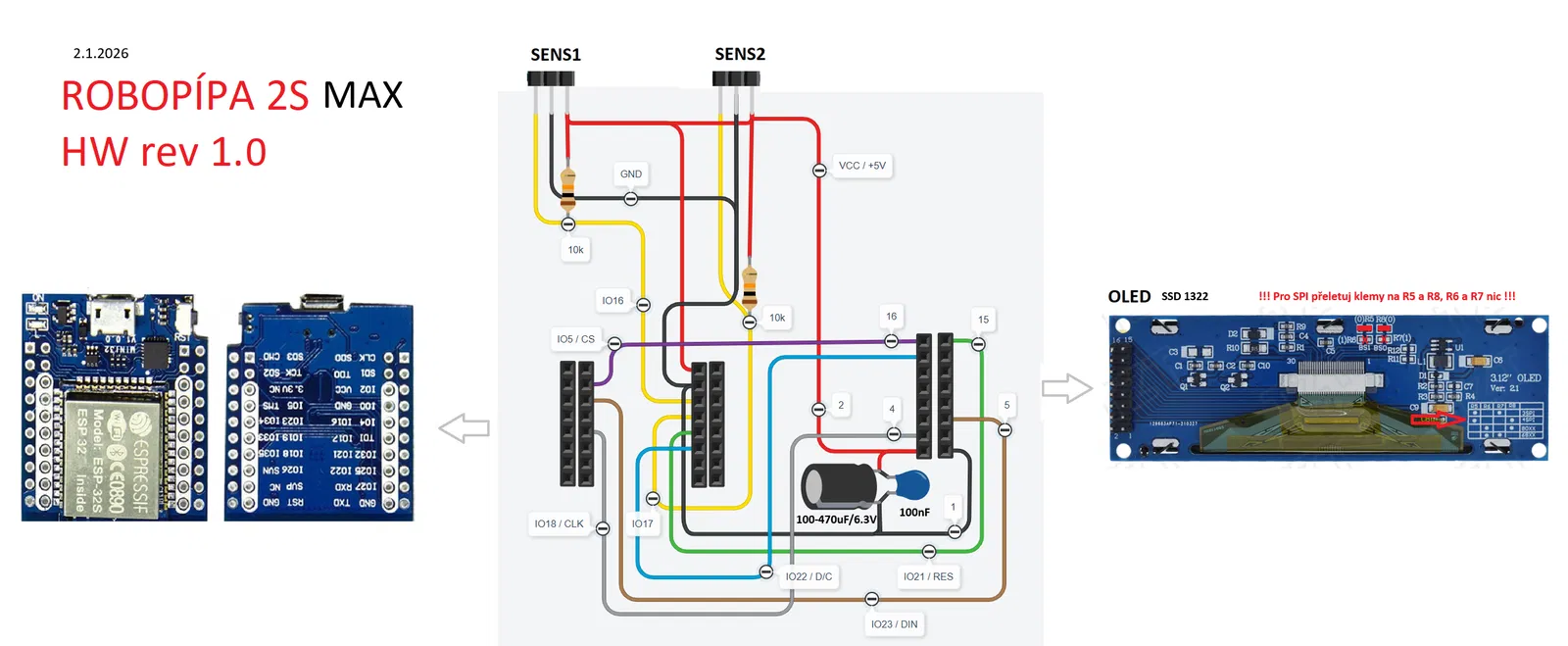

  • Phương án thay thế cho bản MAX: SH1106 / SSD1322 (kiểm tra đúng phiên bản build của bạn)

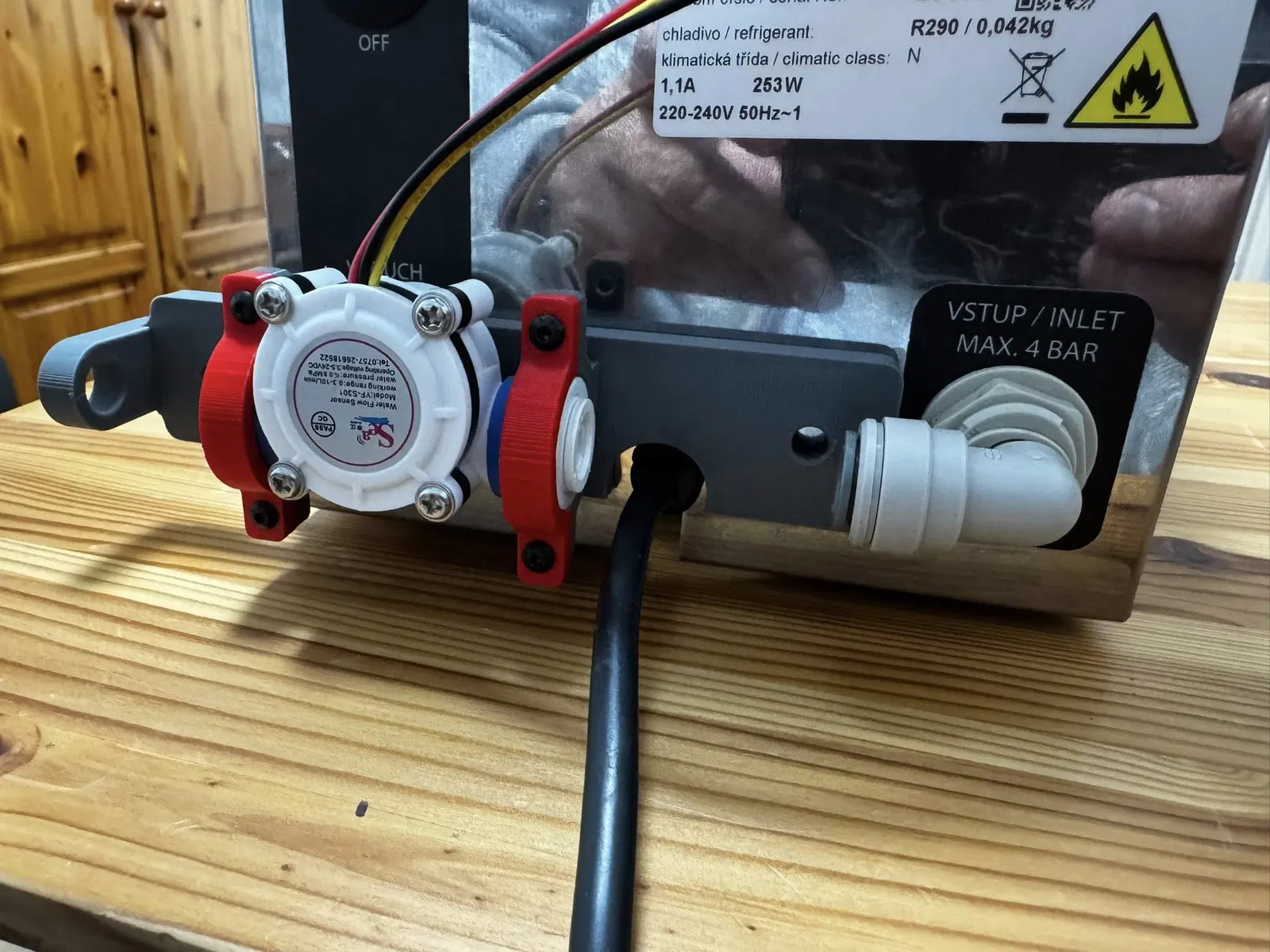

• 1-2x Flow Sensor

  • Option A: YF-S301 (dạng turbine, sai số ~3%)

  • Option B: RB-OW-01 (dạng volumetric, độ chính xác sai số < 1%)

• 2x Connectors - XH2.54 3-pin Male (nên mua thêm đầu Female để làm cáp nối dài)

• 2x điện trở 10k Ohm (hoặc 1x Resistor Array để đi dây/PCB gọn hơn)

• 1x 3D Printed Parts (Housing + Lid)

• Ốc M3 (vít và heat-set threaded inserts)

• Tuỳ chọn: Chân đế và nam châm Neodymium (3x 6x2mm + 3x 6x3mm)

📖 Hướng dẫn & mã nguồn:

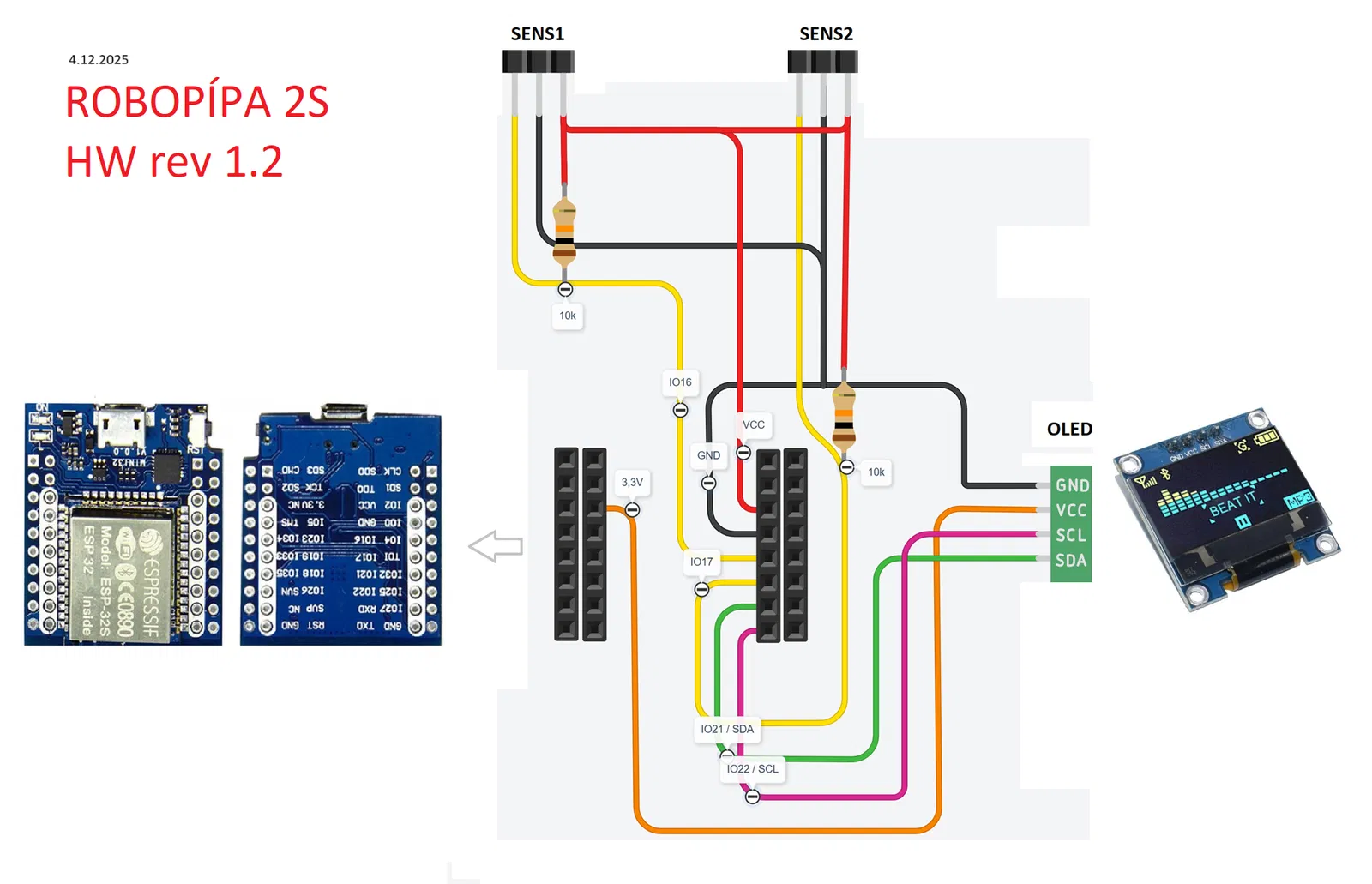

Để xem hướng dẫn lắp đầy đủ, sơ đồ đi dây, và firmware mới nhất, vui lòng ghé website chính thức: 👉 robopipa.cz (có thông tin tiếng Séc và tiếng Anh)
