Tấm plate cố định PSU ATX (ATX PSU fixation plate)

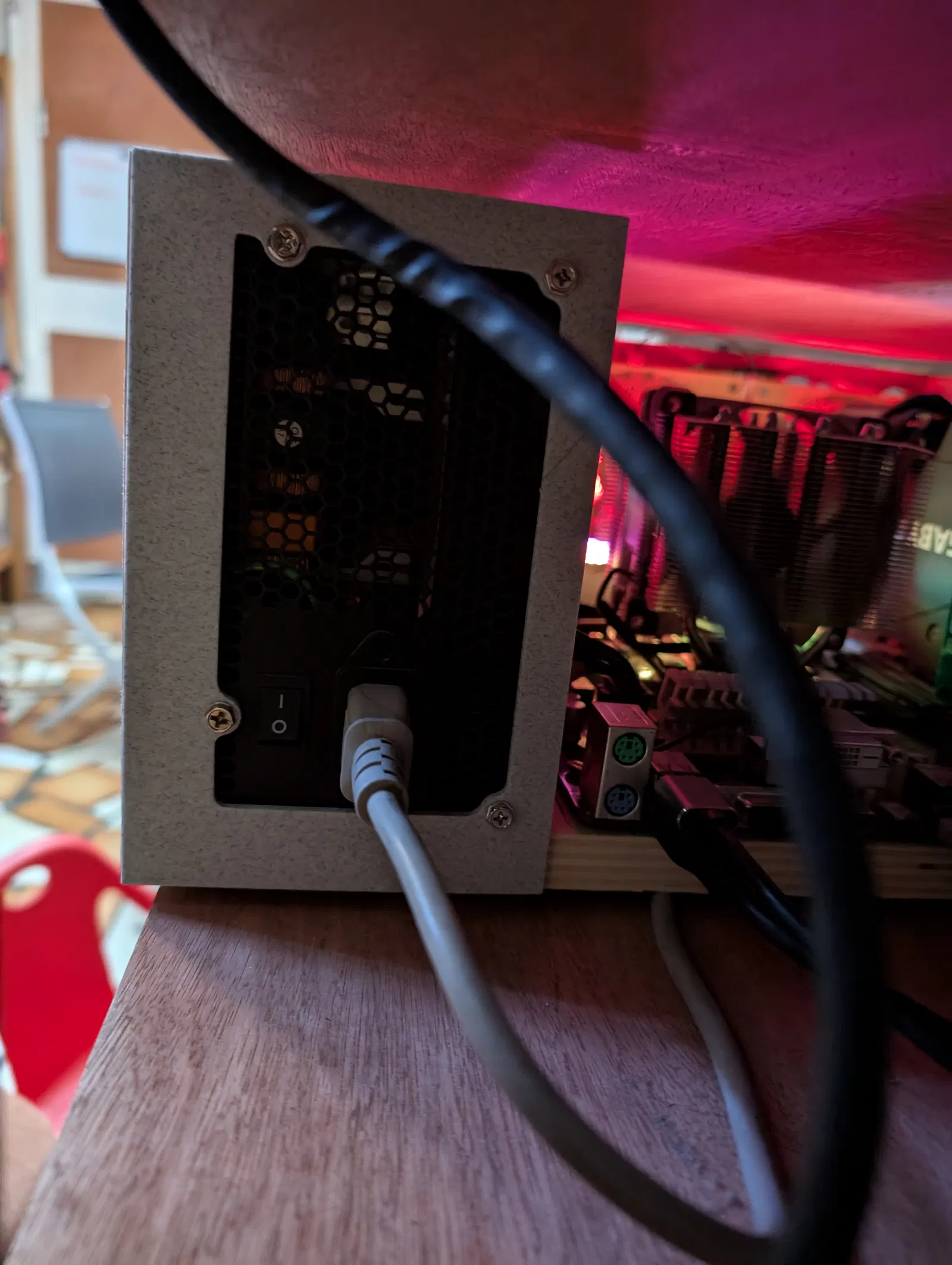

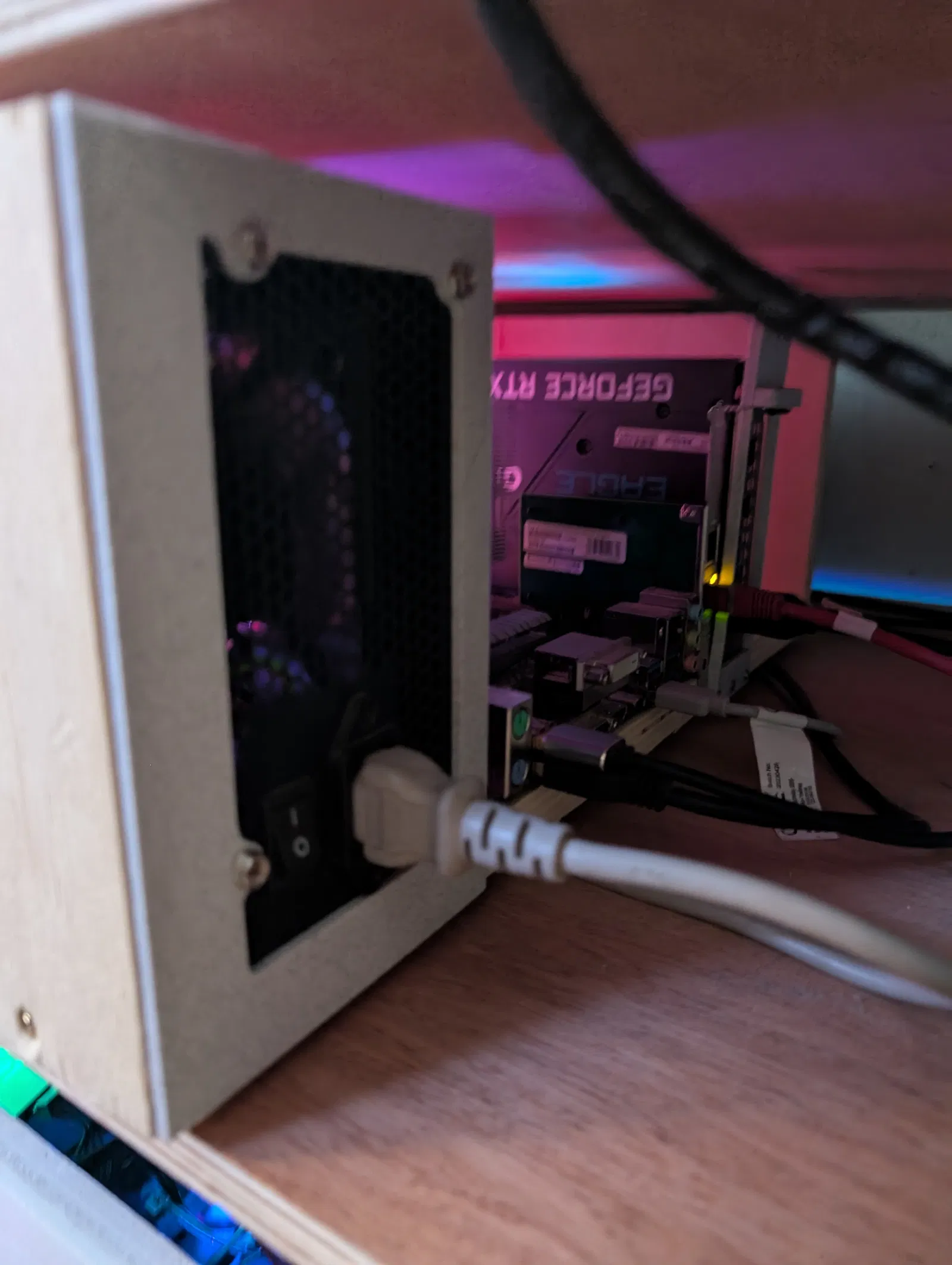

Đây là một tấm plate dùng để bắt vít trực tiếp lên một ATX PSU (hoặc form factor khác nhưng có pattern lỗ bắt vít chuẩn ATX PSU). Sau đó bạn có thể bắt vít tấm plate này lên một bề mặt/khung khác để cố định PSU.

Mình dùng nó cho các thùng PC bằng gỗ, nhưng cũng có thể tích hợp vào những thiết kế khác.

File được tạo bằng FreeCAD và có thể tuỳ biến bằng cách chỉnh spreadsheet đi kèm: mở file trong FreeCAD, bấm vào “Spreadsheet” ở menu bên trái, rồi bạn có thể đổi các giá trị, ví dụ như bề rộng phần vật liệu dư ở trên, dưới, trái và phải để dùng bắt vít cố định plate lên case.

File 3MF mặc định đi kèm có hai cạnh 10mm và hai cạnh 18mm (đúng theo độ dày tấm gỗ mình dùng). Bạn cũng có thể đổi độ dày của plate sang giá trị khác ngoài 3mm.

Để lắp một bộ PC, bạn sẽ cần vài món:

• Một “case”, có thể đơn giản chỉ là một tấm ván plywood kích thước phù hợp (tuỳ bạn);
• Một để cố định PSU trong bối cảnh tương tự (do mình làm);
• Một để đỡ/cố định card PCIe theo kiểu tương tự (do mình làm);
• Một , do DockGuy làm;
