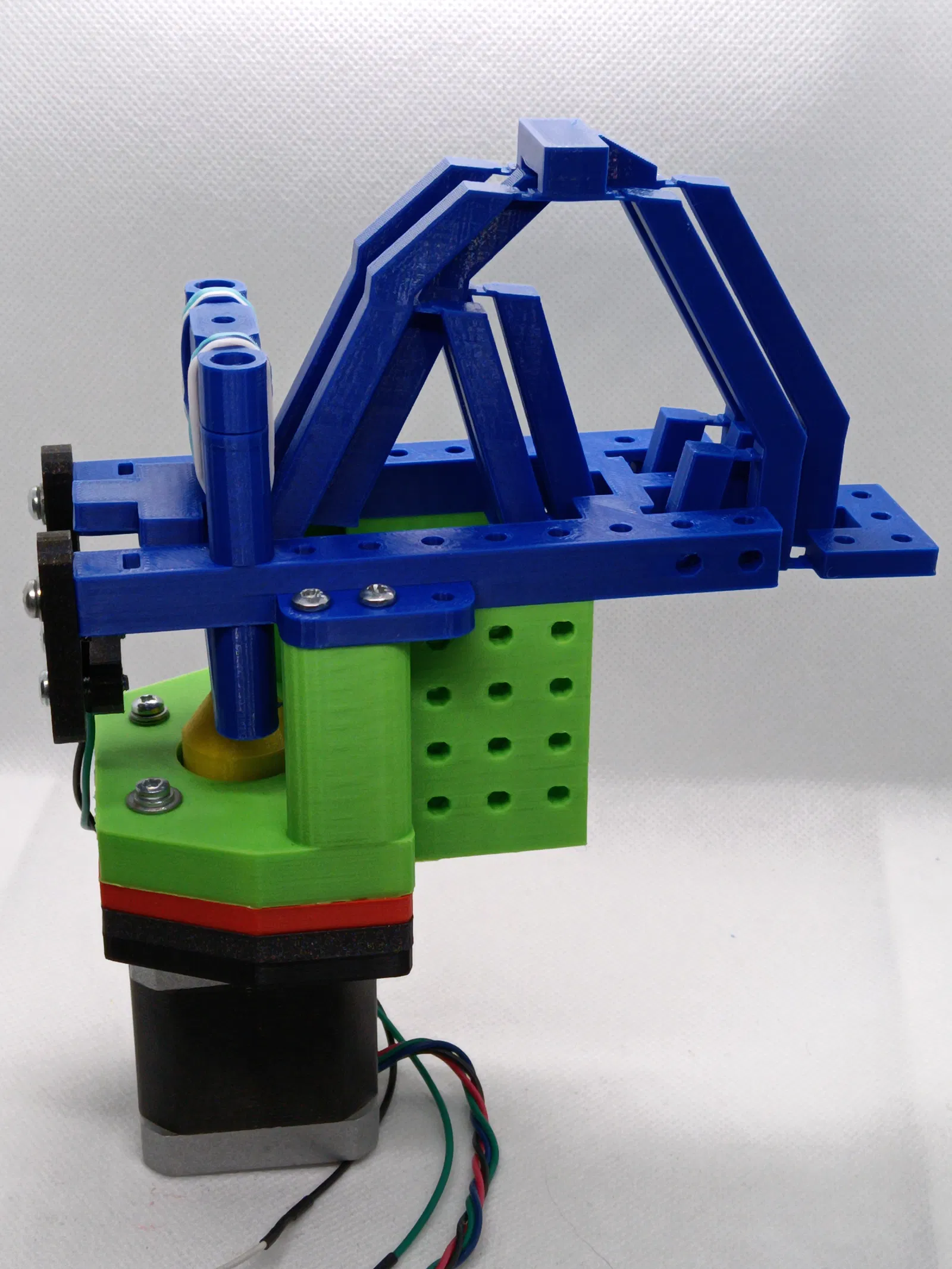

RepRapMicron V0.05 Micron Accurate Axis Driver – Bộ truyền động trục chính xác
Cơ cấu truyền động tuyến tính chạy stepper (400-step) cho độ chính xác >1 micron, hành trình khoảng 8mm. Điều khiển bằng máy in 3D/CNC, in PLA không cần support; Flexure Coupling có thể cần brim và nên dùng constrained axis.
Mô tả
Một cơ cấu bước (stepping mechanism) chính xác, có thể điều khiển bằng controller của máy in 3D hoặc CNC. Với stepper motor 400-step, nó có thể đạt độ chính xác tốt hơn 1 micron. Toàn bộ chi tiết lắp ráp và link tới source code nằm ở đây: https://github.com/VikOlliver/RepRapMicron/wiki/Maus-Axis-Driver-Construction và không được chép lại tại đây.
Mẫu này được thiết kế để dẫn động RepRapMicron, một máy in 3D chuyên chế tạo và thao tác các vật thể ở cấp micron.
In bằng PLA không cần support. Flexure Coupling có thể cần thêm brim.
Lưu ý: cần có một trục/bộ dẫn hướng bị ràng buộc (constrained axis) để kiểm soát chuyển động ngang không mong muốn. Nếu cơ cấu bạn đang dẫn động không thể cung cấp phần này, xem chi tiết V0.05 Z Axis Driver trong trang wiki ở trên. .
