Thiết kế lại ống kính phụ cho kính thiên văn Heritage 130P

Cái nhìn của tôi về những cải tiến của SkyWatcher Heritage 130P. Đây chắc chắn không phải là lần đầu tiên thiết kế lại kính thiên văn giá cả phải chăng nhưng có khả năng này. Tùy thuộc vào mục tiêu của bạn, nó có thể không phải là lựa chọn tốt nhất, xem nỗ lực đoạt giải của lordzurp nếu bạn muốn sử dụng một bộ lấy nét xoắn ốc và có thể là động cơ hóa giá đỡ hiện có. Trong bất kỳ trường hợp nào, hãy truy cập trang của anh ấy để xem và cũng để tải xuống ít nhất là cái cờ lê mà anh ấy đã mô hình hóa để tháo hai bu lông giữ cụm thứ cấp vào các thanh mở rộng. Các ý tưởng là giống nhau và tôi sẽ không mua kính thiên văn này trước khi thấy thiết kế của anh ấy. Các ràng buộc thiết kế của tôi là: - sử dụng nắp trước hiện có. Tôi cần tăng nhẹ độ rộng của một khe hiện có trên nắp trước (sử dụng một cặp kìm cắt bên) nhưng nó vừa vặn như nguyên bản.

• sử dụng giá đỡ Skywatcher AZ-GTI, vì vậy không cần phải động cơ hóa.
• sử dụng thiết kế bộ lấy nét Crayford của tôi nên có một giá đỡ 4 bu lông được cung cấp

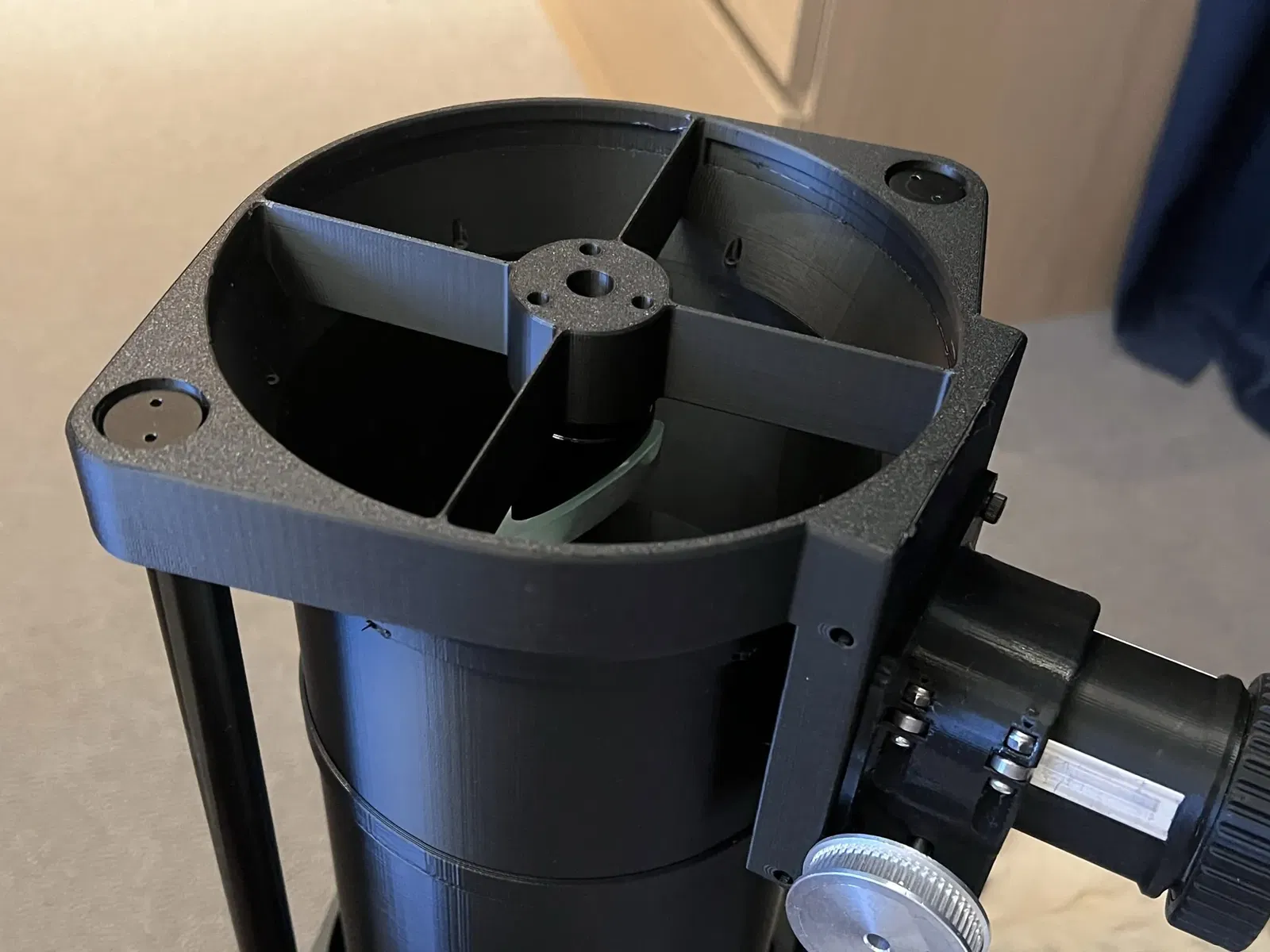

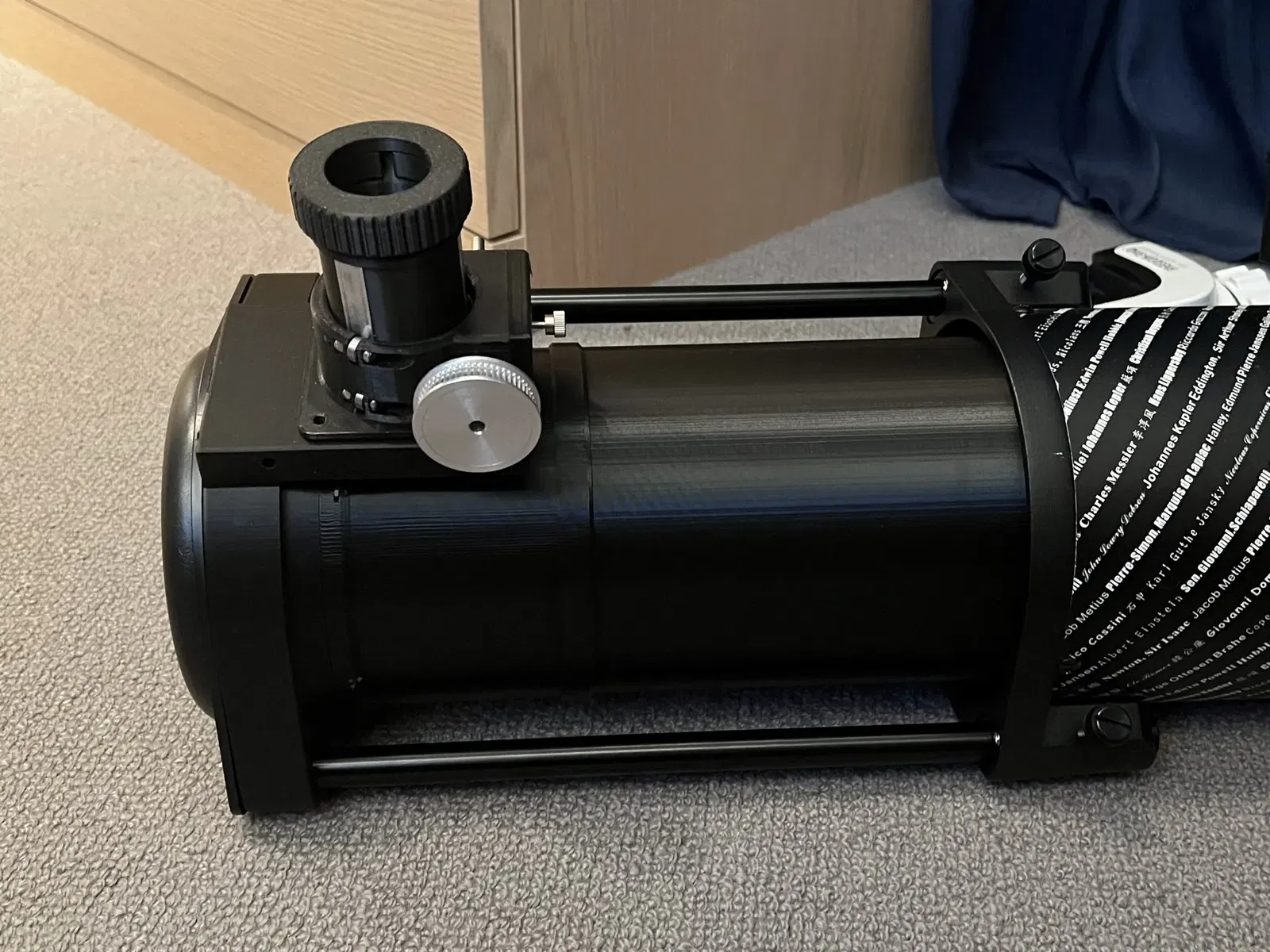

• thêm (một lớp) chắn ánh sáng tùy chọn mà vẫn gắn liền vĩnh viễn Đây là kết quả. Tôi đã in nó bằng Prusament PETG Matte Black và nó rất chắc chắn trong khi vẫn có màu đen mờ dễ chịu. Thay vì sử dụng ren đồng nhiệt ở đây, tôi đã sử dụng các lỗ lục giác cho các đai ốc thông thường. Điều này là vì các chèn đôi khi không vào thẳng, có thể làm tan chảy đường đi của chính chúng trừ khi bạn chèn chúng hoàn toàn thẳng. Không có gì tệ hơn việc phát hiện ra rằng một ren không được căn chỉnh trên một bản vẽ đã mất nhiều giờ… Các đai ốc luôn vào thẳng. Có lẽ tôi cần đầu tư vào thiết bị chèn nhiệt tốt hơn và các chèn đồng tốt hơn? Tôi đã sử dụng phần cứng M2 để gắn tấm chắn bụi, M3 trên các bu lông thứ cấp và bộ lấy nét. Cũng trong giá đỡ bộ lấy nét có hai lỗ để chèn các thanh kim loại, tôi đã sử dụng các thanh 2mm được bán cho các trục bánh răng nylon. Bạn không cần phải làm điều đó nếu bạn có độ bám dính lớp tốt nhưng chúng thêm rất nhiều sức mạnh và giá đỡ bộ lấy nét sẽ gãy ở phần rộng nhất của vòng tròn nếu bị bẻ cong. Ở hai bên của giá đỡ bộ lấy nét có các lỗ cho các chèn đồng mà tôi có thể sử dụng với các phát triển bộ lấy nét trong tương lai nhưng bạn có thể bỏ qua chúng. Tôi nghĩ điều này đã hoàn thành. Như bạn thấy trong các bức ảnh, tôi vẫn đang mày mò với thiết kế bộ lấy nét Crayford của mình, tôi có thể thêm một bộ giảm tốc dưới dạng một hệ thống truyền động bằng dây đai hoặc một hệ thống truyền động hành tinh, có thể là truyền động bằng động cơ, và tôi có một ống kéo mới với một vòng siết nhanh đang trong quá trình hoàn thiện. Kết quả với một ống kính Baader Zoom IV thật sự rất tuyệt vời! Tôi muốn làm điều tương tự cho một 150P, phiên bản lớn hơn của kính viễn vọng này, nhưng tôi không có cái đó. Chỉnh sửa 16 tháng 8 năm 2023 - đã thêm các tệp .SLDPRT và .STEP cho phần lắp ráp phía trước, nếu bạn muốn chỉnh sửa điều này sẽ giúp ích.
