Ngàm càng tai (ear cup fork) JBL Tune 7XX – thay thế

Chi tiết này được thiết kế để thay thế ngàm (fork mount) tai nghe bên PHẢI của dòng JBL Tune 7XX – làm riêng và đã test trên JBL Tune 770NC, nhưng cũng sẽ vừa với vài mẫu khác có kiểu càng tai tương tự. Nếu cần dùng cho bên trái thì chỉ cần mirror mẫu trước khi in.

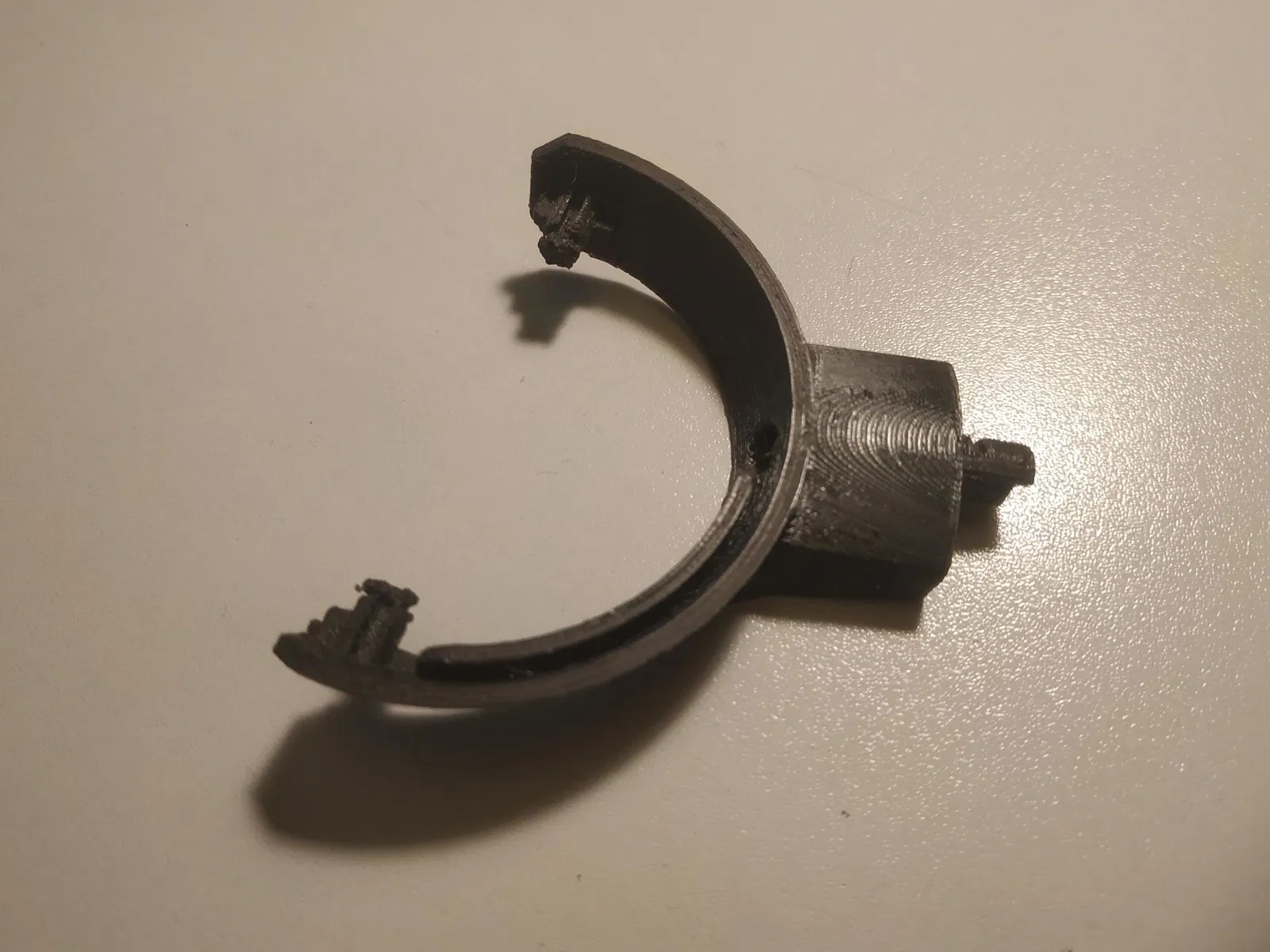

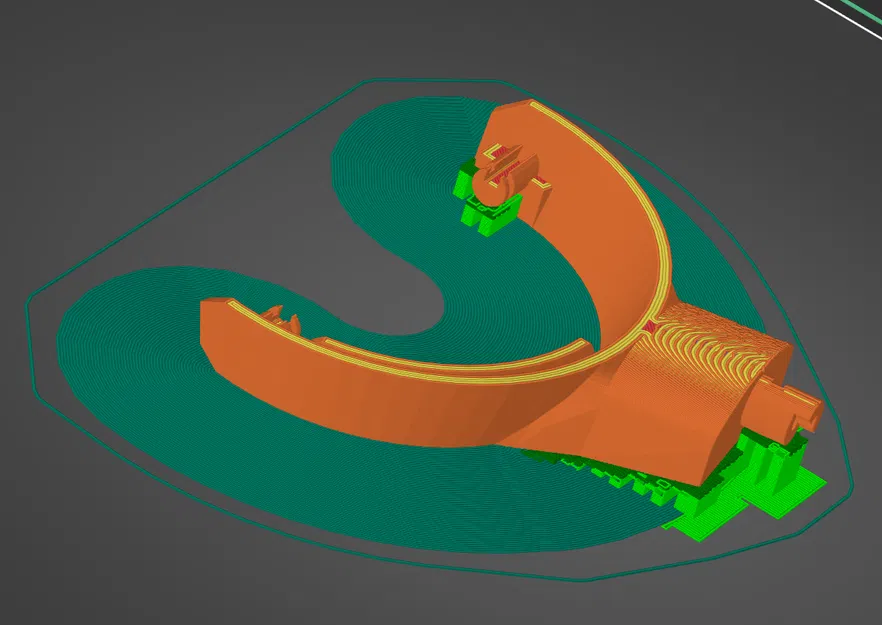

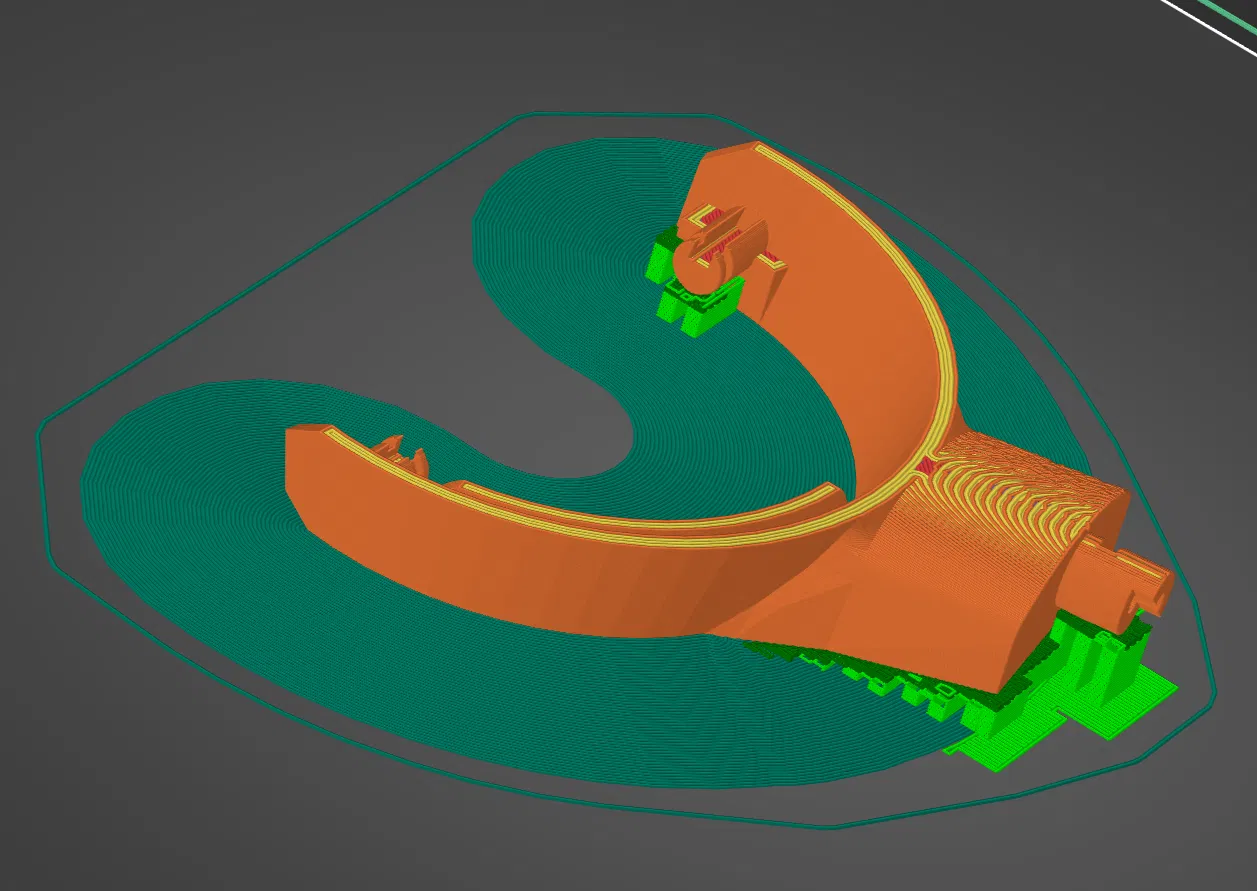

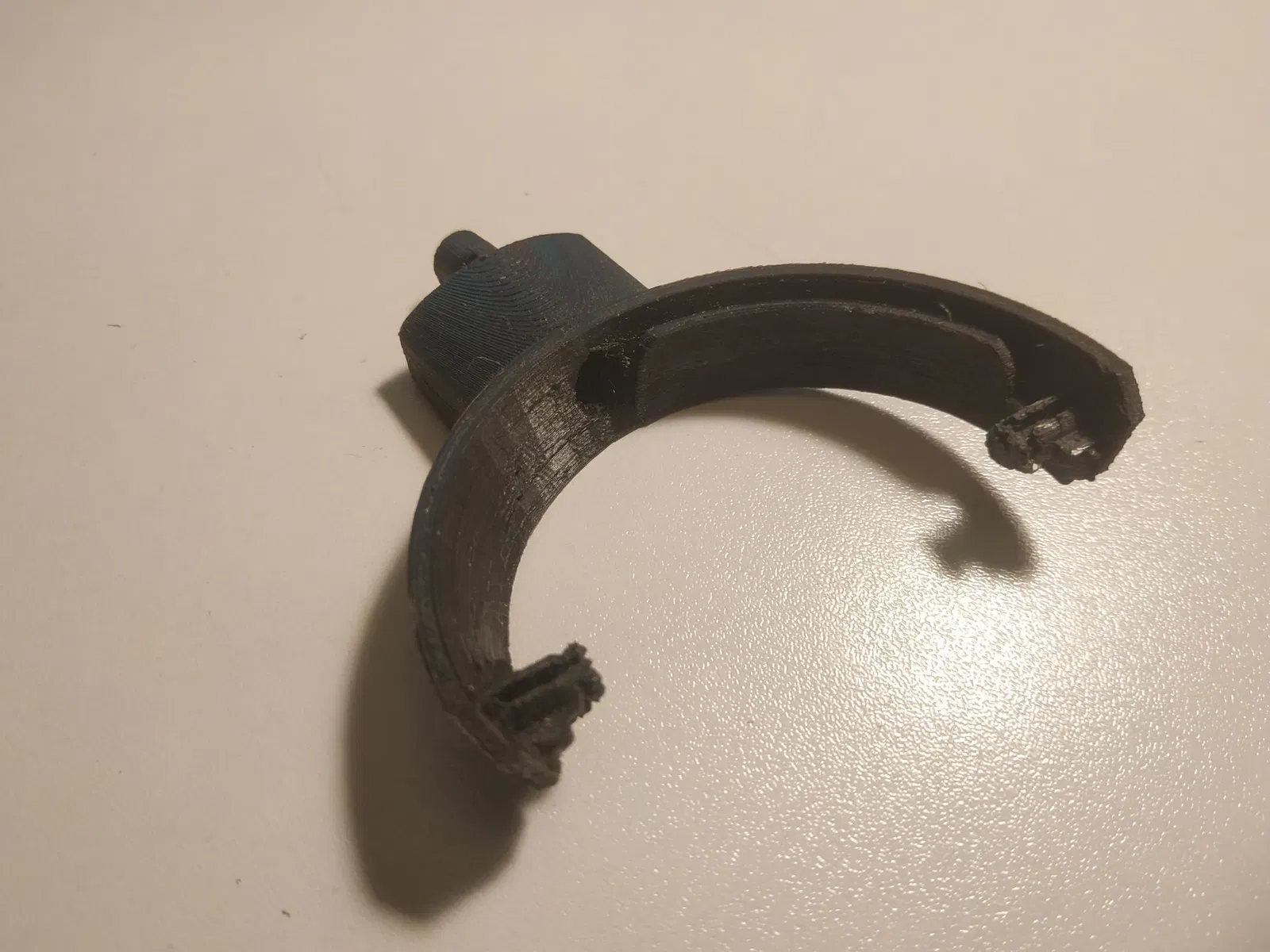

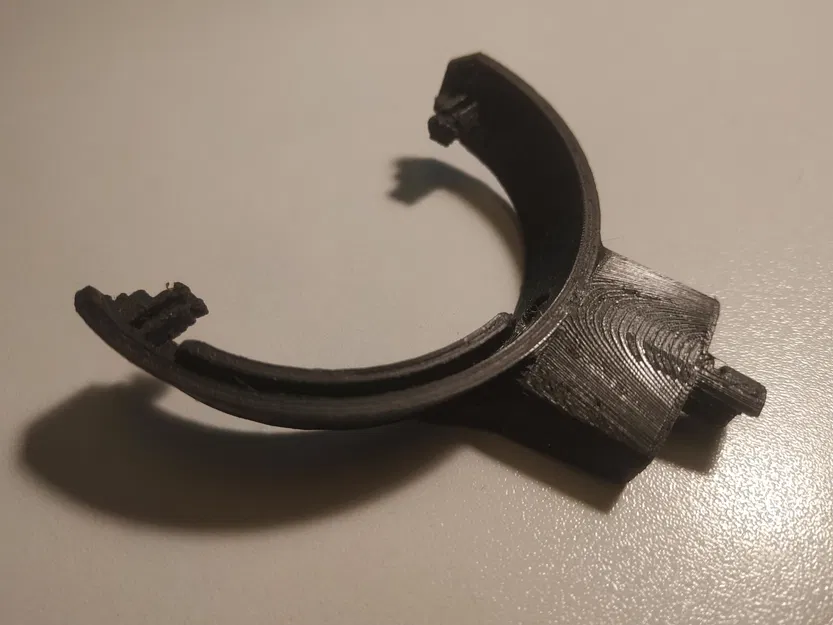

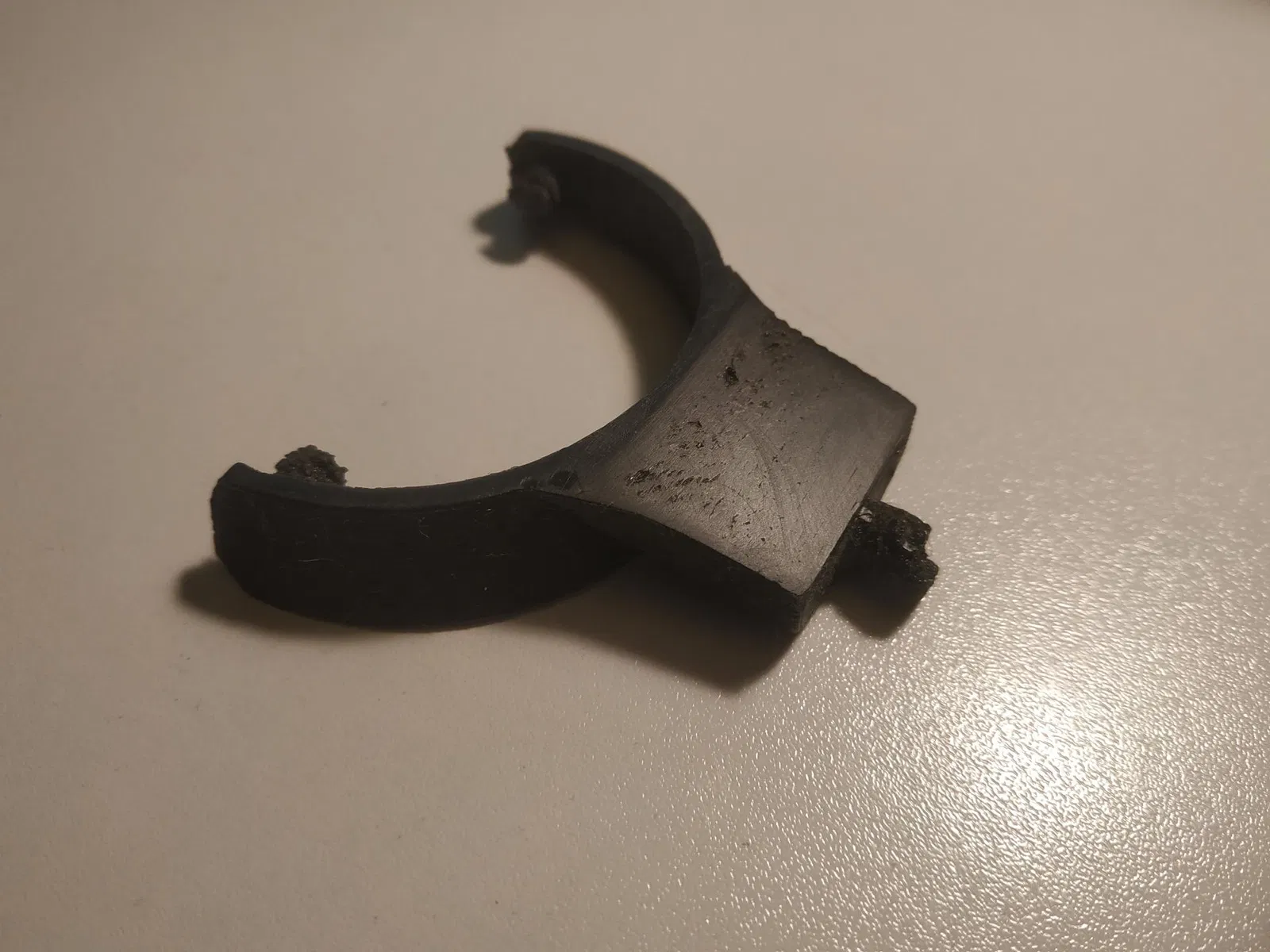

Nên in bằng PETg hoặc vật liệu cứng hơn, với infill cao – khoảng 80% trở lên là ổn nhất. Dùng brim rộng (mình dùng 20 mm) và thêm supports dưới các phần bị overhang. Mình có test in ở Z-resolution 0.16 mm và 0.10 mm, cả hai đều dùng được nhưng 0.10 mm nhìn đẹp hơn. Hình chụp là chi tiết in ở 0.10 mm trên Ender 3.

Mình dùng lại phần female swivel joint zin (khớp xoay cái) nối càng tai với headband. Để tháo càng tai zin hoặc phần còn gãy của chốt xoay (pivot pin) ra khỏi cụm này, bạn cần đẩy cây metal pin đang giữ nó ra:

Để tháo cây pin đó, bạn cần khoan một lỗ 1 mm ở phía đối diện với phần đầu pin đang thấy được (thấy ở mặt trong của chi tiết) rồi đẩy pin ra:

Cây pin này sẽ được dùng lại để gắn càng tai mới, nên nhớ đừng làm thất lạc. Mình chưa dựng model cho phần này, nhưng có thể sẽ làm thêm cho đủ bộ. Theo kinh nghiệm của mình thì cụm female swivel hinge này không phải điểm yếu trên mấy tai nghe này, nên mình mới dùng lại đồ zin.
