Giá gắn PSU ngoài PrintClosure Project (Prusa MK3)

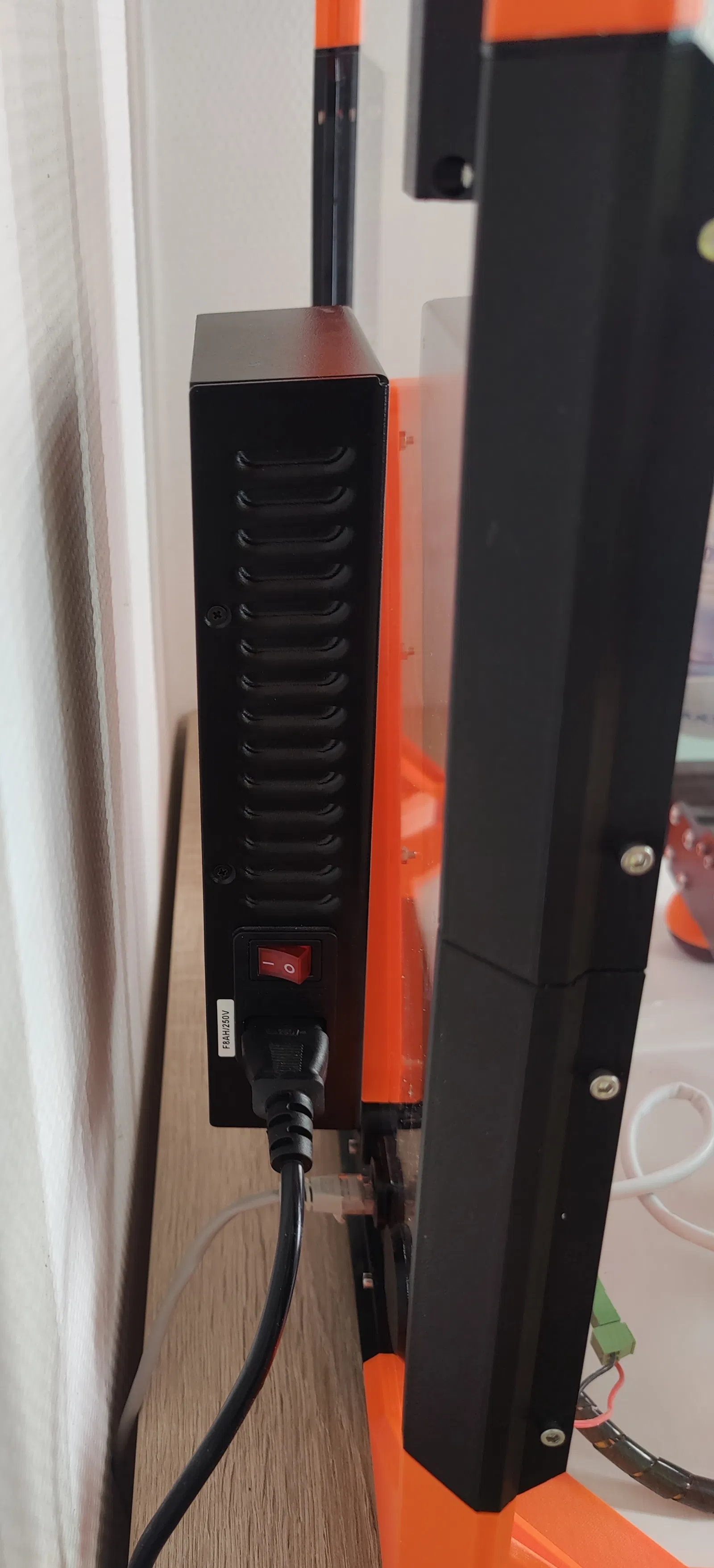

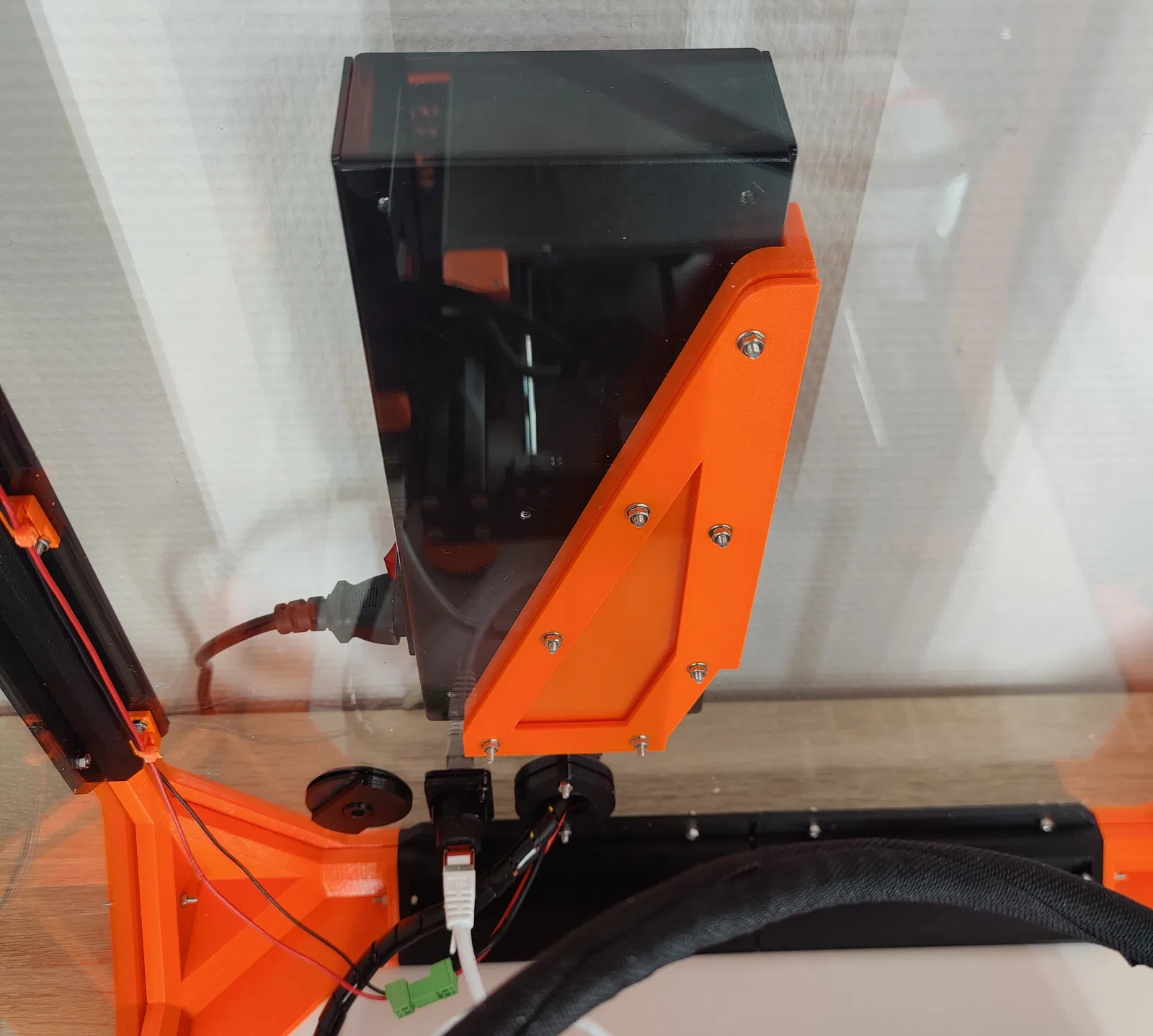

Halterung này được thiết kế cho bộ nguồn (PSU) màu đen của Prusa MK3. Nó cho phép gắn PSU ở bên ngoài vỏ máy in. Cách đi dây mới nên làm như thế nào thì có thể tham khảo rất rõ trong hướng dẫn đa ngôn ngữ của Prusa. Mình tạm thời chưa dùng đầu nối (plug connection) giữa máy in và PSU, có thể sau này sẽ bổ sung. Bó dây được luồn qua lỗ khoan đường kính 30 mm trên tấm acrylic và được bảo vệ khỏi cạnh sắc bằng ống/dẫn hướng dạng tách đôi.

Quan trọng: Dù gắn ra ngoài, vẫn nên dùng đúng các con ốc zin ở hai bên hông của PSU, để tránh làm hư hại bên trong PSU do dùng sai chiều dài ốc.

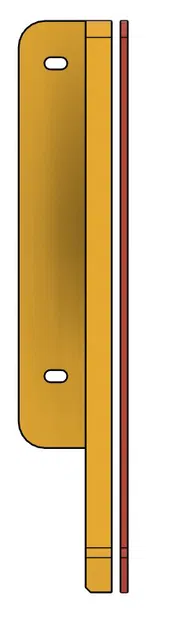

Vì theo mình biết PSU có tác dụng gia cường cho khung máy in, nên mình lắp cái thanh/giá đỡ này lên khung thay cho PSU. Hai con ốc M4 x 16 (hoặc M4 x 20) trên khung bắt buộc phải là ốc đầu bằng (flat-head) với chiều cao đầu tối đa 2,2 mm để extruder không bị cấn vào đầu ốc. Ngoài ra cần thêm 2 đai ốc tự hãm (self-locking nut) M4.

Translation: DeepL

This bracket was designed for the black power supply unit of the Prusa MK3. It allows it to be mounted outside the printer housing. Prusa's multilingual instructions provide a clear explanation of how the new cable routing should look. I initially decided not to use a plug connection between the printer and the power supply unit, but I may add this later. The cable harness is fed through a 30 mm hole in the acrylic glass panel and protected from sharp edges by this split feed-through.

Important: Even when mounting externally, the original side screws of the power supply should be used to ensure that nothing is damaged inside the power supply due to incorrect screw length.

Since, to my knowledge, the power supply has a stabilizing effect on the printer frame, I installed this support on the frame instead of the power supply. The two M4 x 16 (or M4 x 20) screws on the frame must be flat-head screws with a maximum head height of 2.2 mm so that the extruder does not collide with the screw head. Two M4 self-locking nuts are also required.
