Tool Lắp & Tháo Gantry Idler Pulley cho QIDI Plus 4
Tool hỗ trợ lắp/định vị idler pulley và tháo idler trên X/Y gantry của QIDI Plus 4. Bản nâng cao 10mm tối ưu cho idler 11mm với belt GT15 9mm; in PETG Tough, nozzle 0.4, layer 0.16, Gyroid 25%.
Mô tả

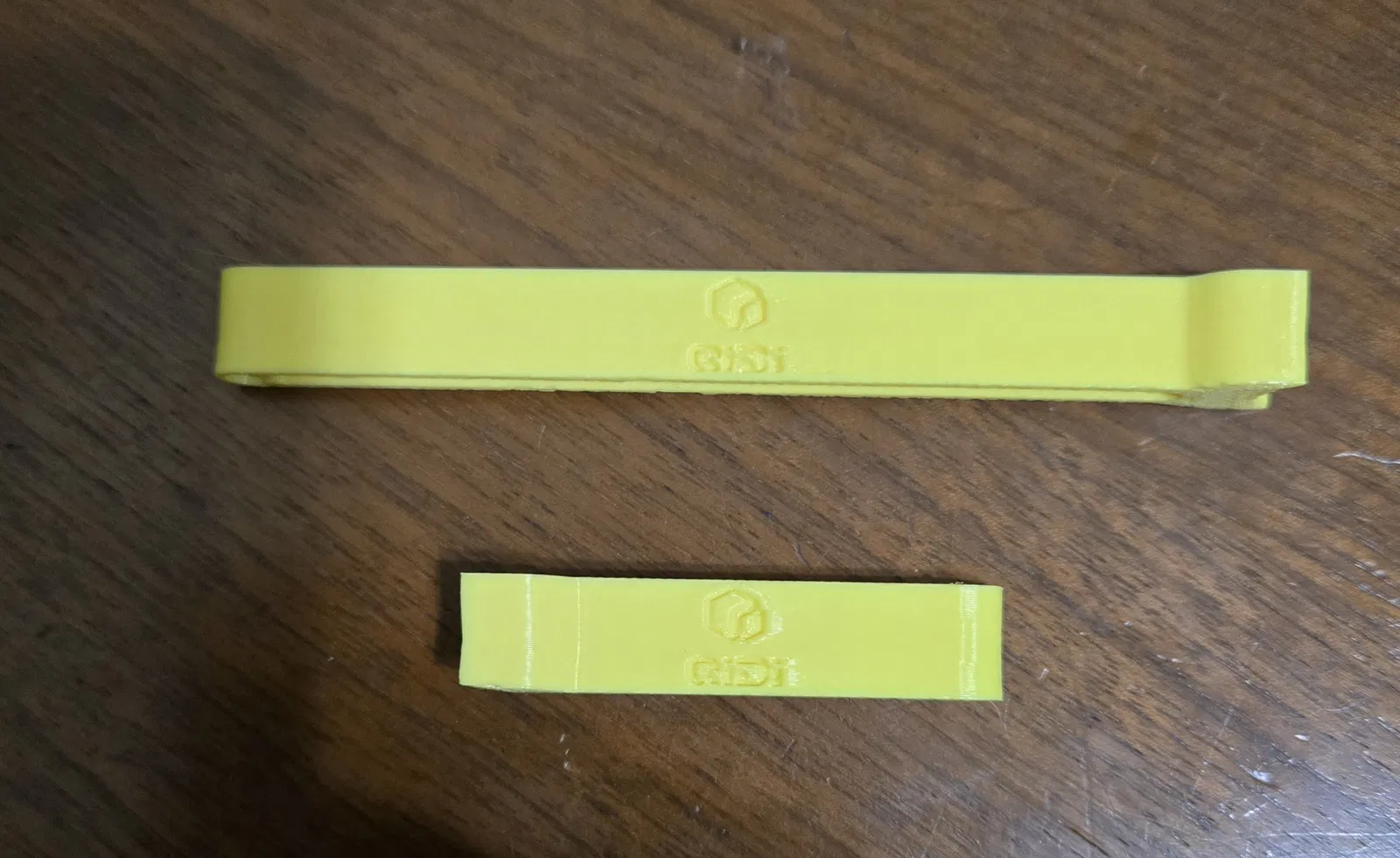

Mình làm cái tool cao lên 10mm để xài ngon hơn với các idler pulley rộng 11mm đang dùng dây đai GT15 bản 9mm trên QIDI Plus 4. Đồng thời mình bỏ script PRUSA Printer và thêm chữ & logo QIDI lên tay cầm của tool. In bằng sợi QIDI PETG Tough màu vàng, nozzle .4, layer height .16 với infill Gyroid 25%.

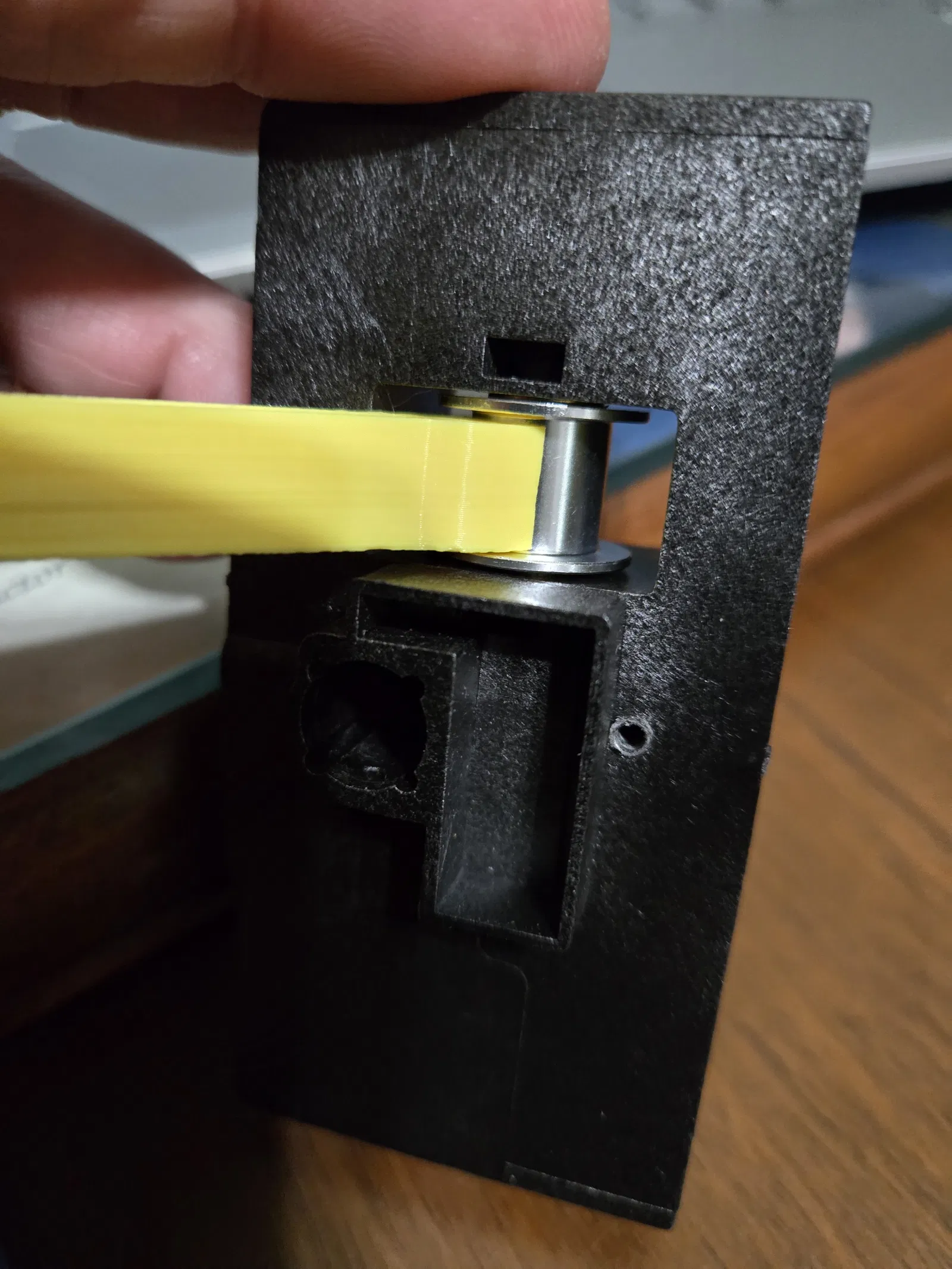

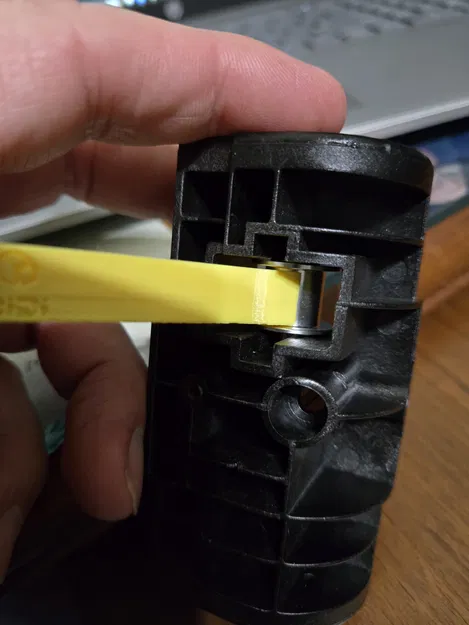

Gần đây mình cần siết lại dây đai và phát hiện một cái Y-idler bị kẹt cứng trong block nên phải lấy ra. Sau khi làm trầy bề mặt pulley bằng một cây cờ-lê miệng (13mm) và chèn nó vào phần vòng của cờ-lê, mình bắt đầu tìm hoặc tự thiết kế một cái tool tương tự như cái mình tìm thấy. Tool này cũng giúp đặt trục idler vào block cho đúng, bấm vào là “snap” vô. Dùng được với mọi pulley đường kính 12mm.
Xin cảm ơn đặc biệt @SHR3Deu vì thiết kế của bạn.
