Giá đỡ spool Drybox IKEA 365+ bản Ultimate (mình thử làm :))

Mình không tìm được đủ các tính năng mình muốn trên các mẫu IKEA 365+ Drybox hiện có, nên mình tự thiết kế một bộ của riêng mình.

Tính năng gồm:

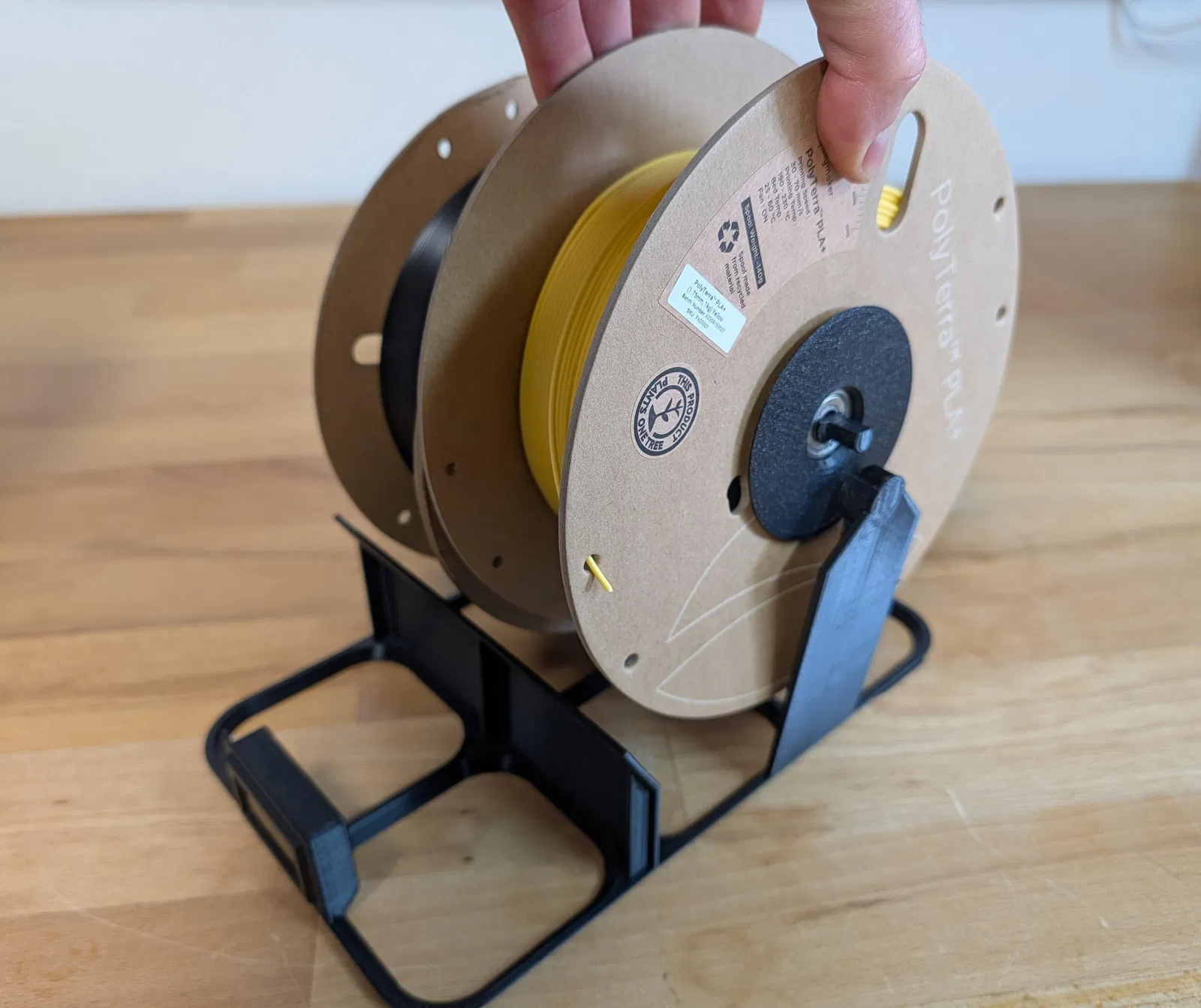

• từng cuộn spool có thể thay thế riêng lẻ

• spool không bị kẹt hoặc nhảy khỏi ngàm/giá đỡ

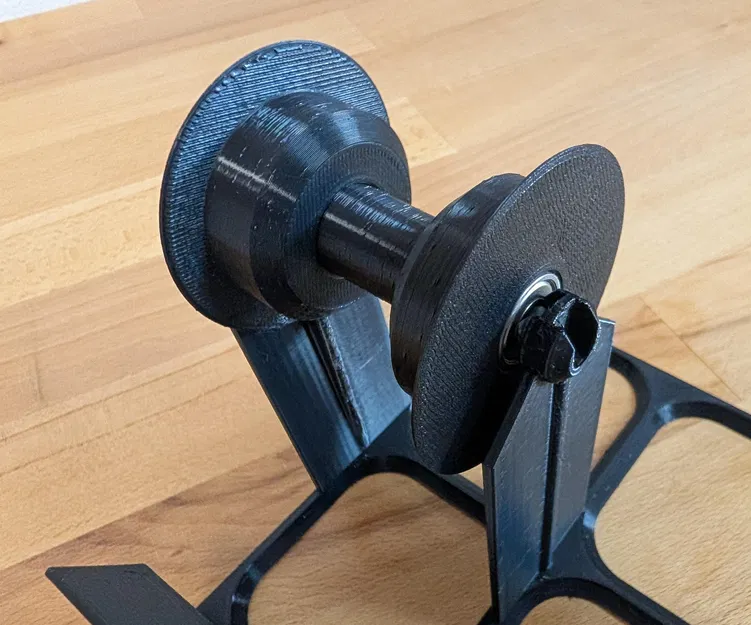

• ma sát cực thấp (nhờ bearings + trục trung tâm)

• in được hoàn toàn (chỉ cần thêm 4 vòng bi “608” bằng stainless steel)

• có ngăn để túi silica

• dùng ít nhựa

• không bị mòn theo thời gian

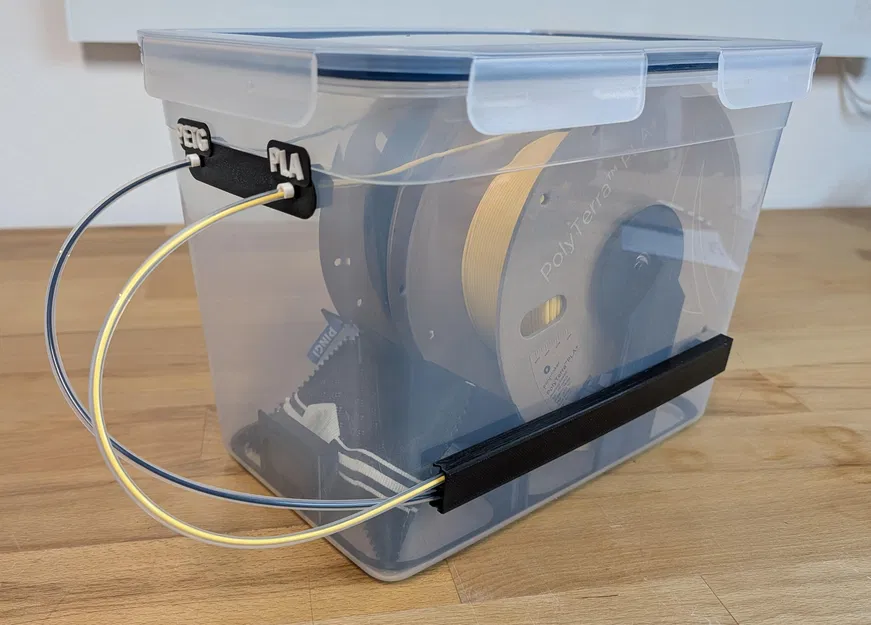

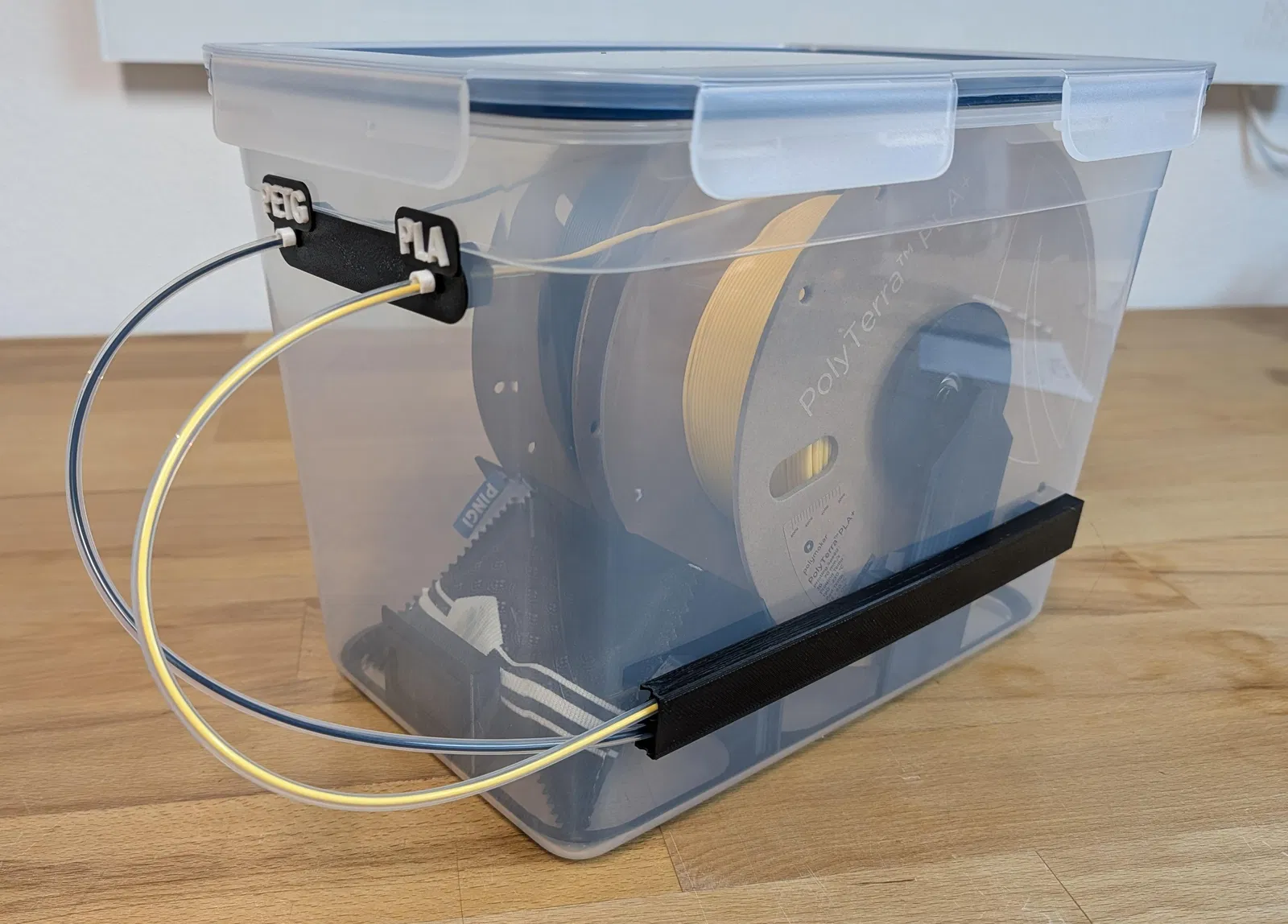

• ống dẫn PTFE-Tube in được hoàn toàn

• chỗ “đậu” ống PTFE (khi không dùng)

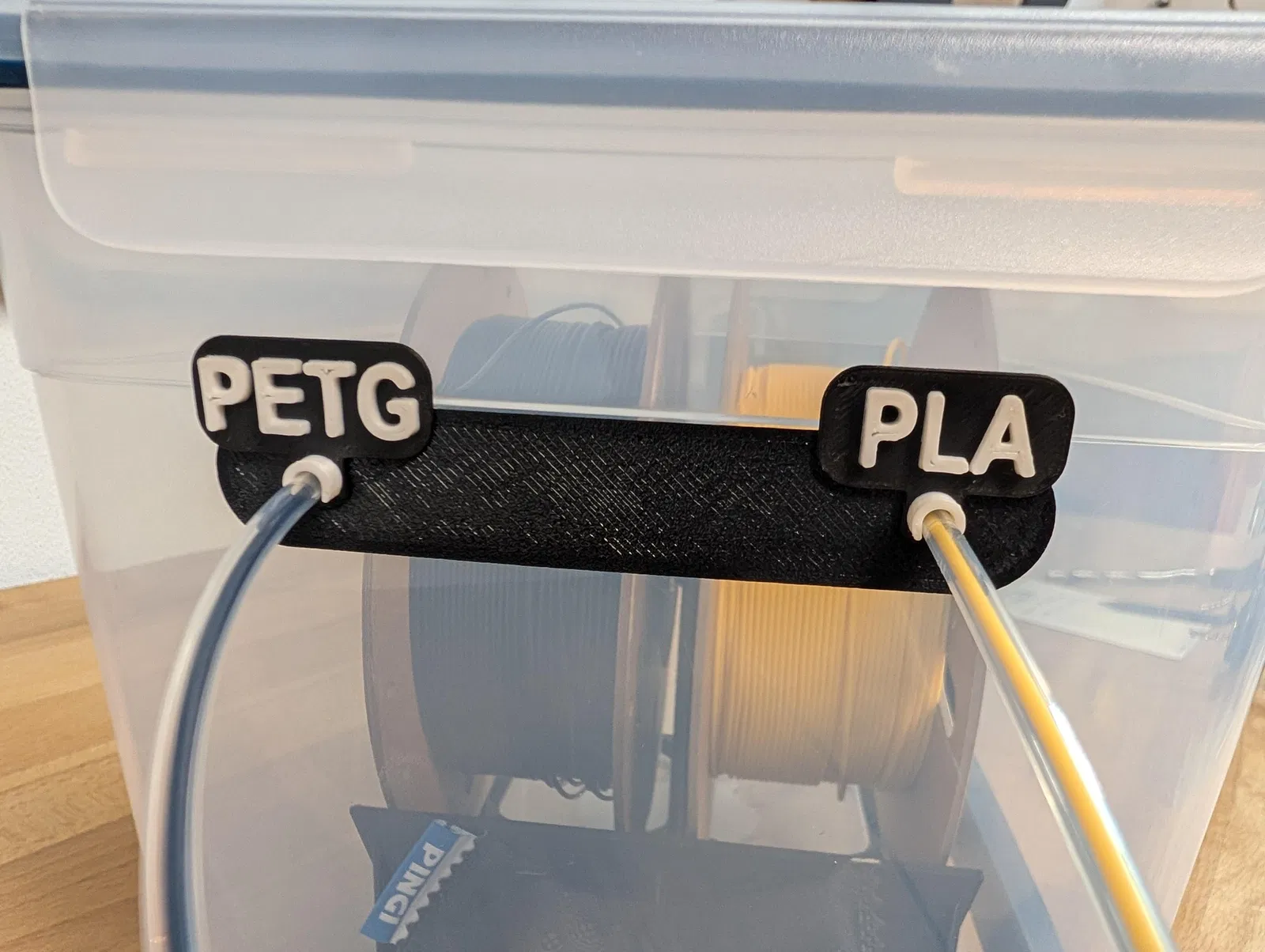

• có ký hiệu cho vật liệu

Bạn cần in phần base với z-hop đang bật để tránh đầu in quẹt làm đá khỏi mặt bàn in.

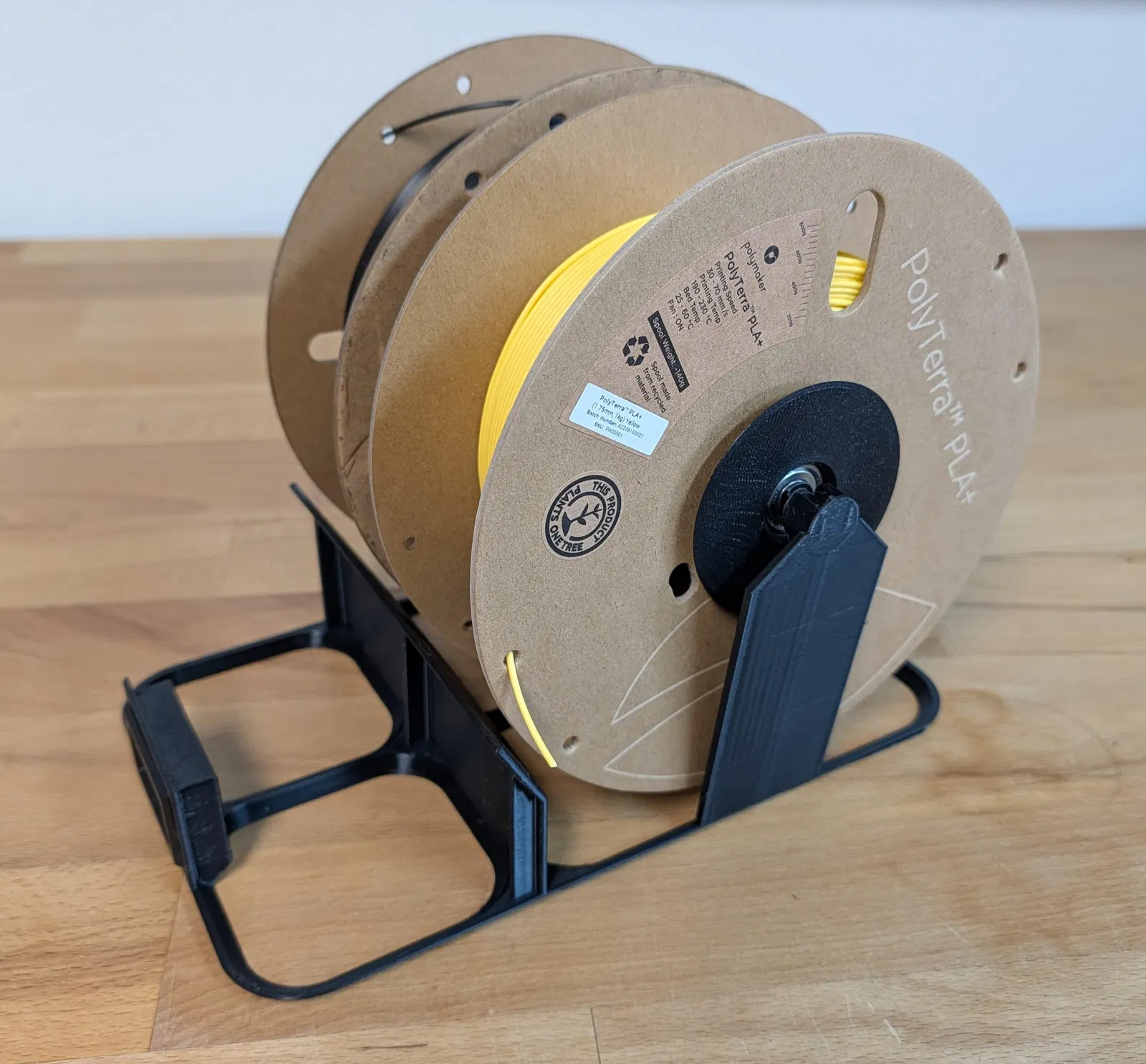

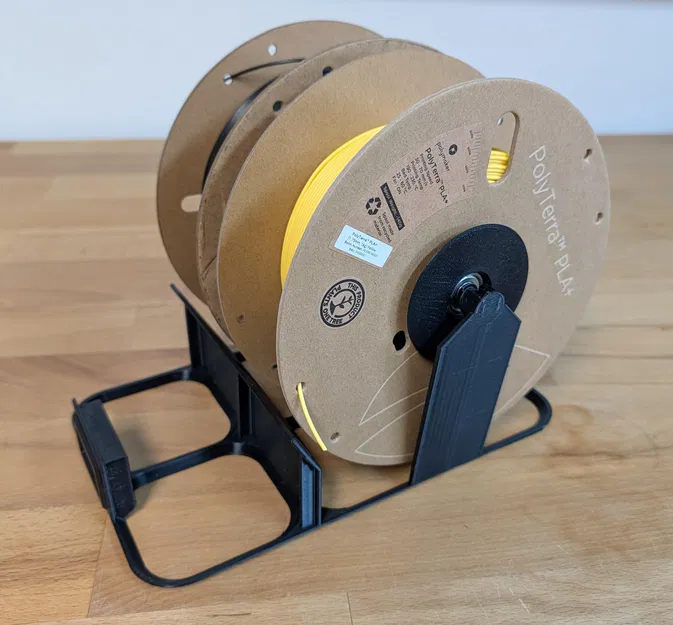

Khi lắp cuộn, phía dài hơn của trục (axle) phải hướng ra phía ngoài của drybox.

Đối với phần duct, cần khoan 2 lỗ 10mm. Bạn có thể dùng duct đã in làm dưỡng khoan.

Với phần PTFE parking (tuỳ chọn), cần 3 lỗ 10mm. Bạn có thể muốn dùng file "drilling_template".

Chúc bạn in vui!
