Vỏ Pin Sony F100 + Adapter Remixed

~!!!CẢNH BÁO - PIN LITHIUM. Nếu bạn chưa rành cách làm việc với loại cell này thì đừng thử cho tới khi học kỹ đàng hoàng. Tự tìm hiểu trước, vì bất cẩn có thể gây cháy hoặc nổ. Làm từ từ và chắc chắn trước khi bắt tay vô mấy dự án kiểu này. Pin lithium có thể rất nguy hiểm nếu xử lý sai. Luôn làm đúng biện pháp an toàn và đặc biệt là KHÔNG BAO GIỜ LÀM CHẬP (SHORT) PIN HAY CELL.~~!!!!

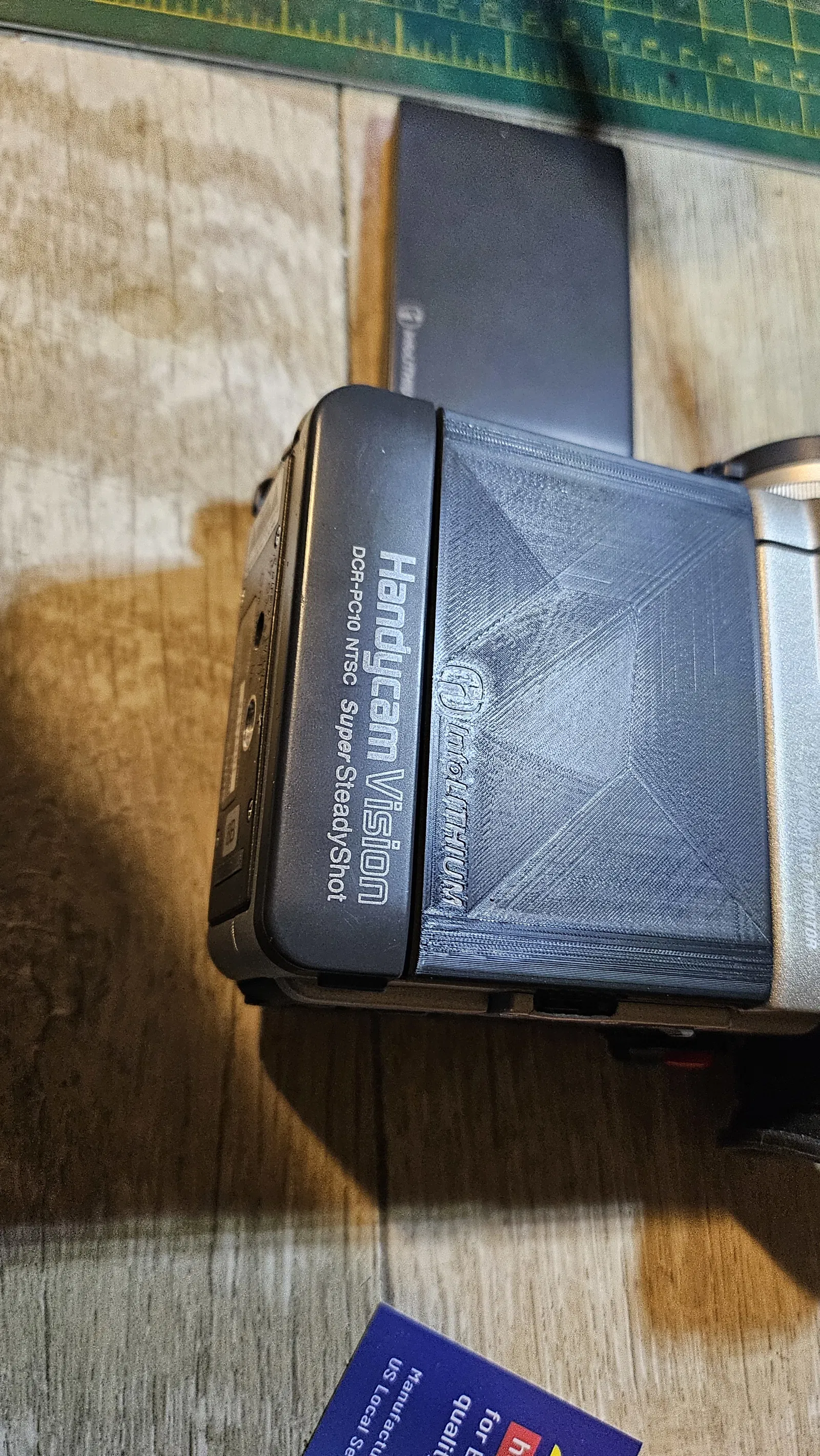

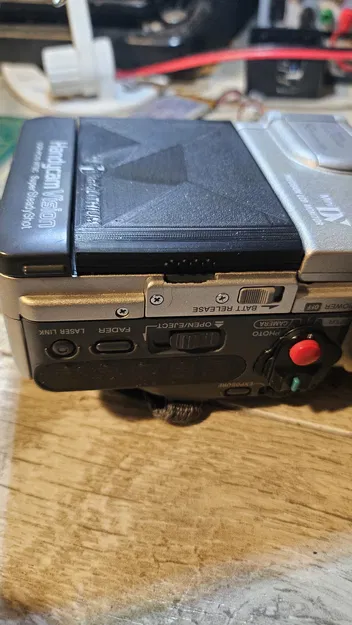

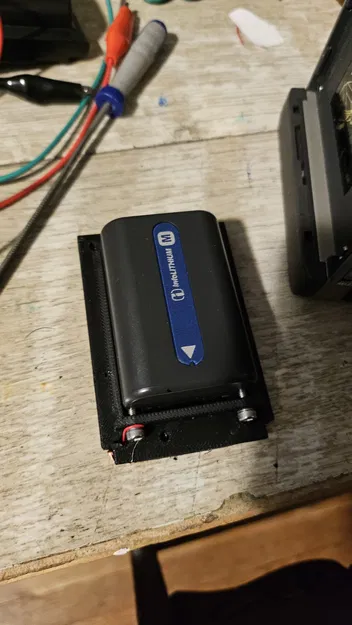

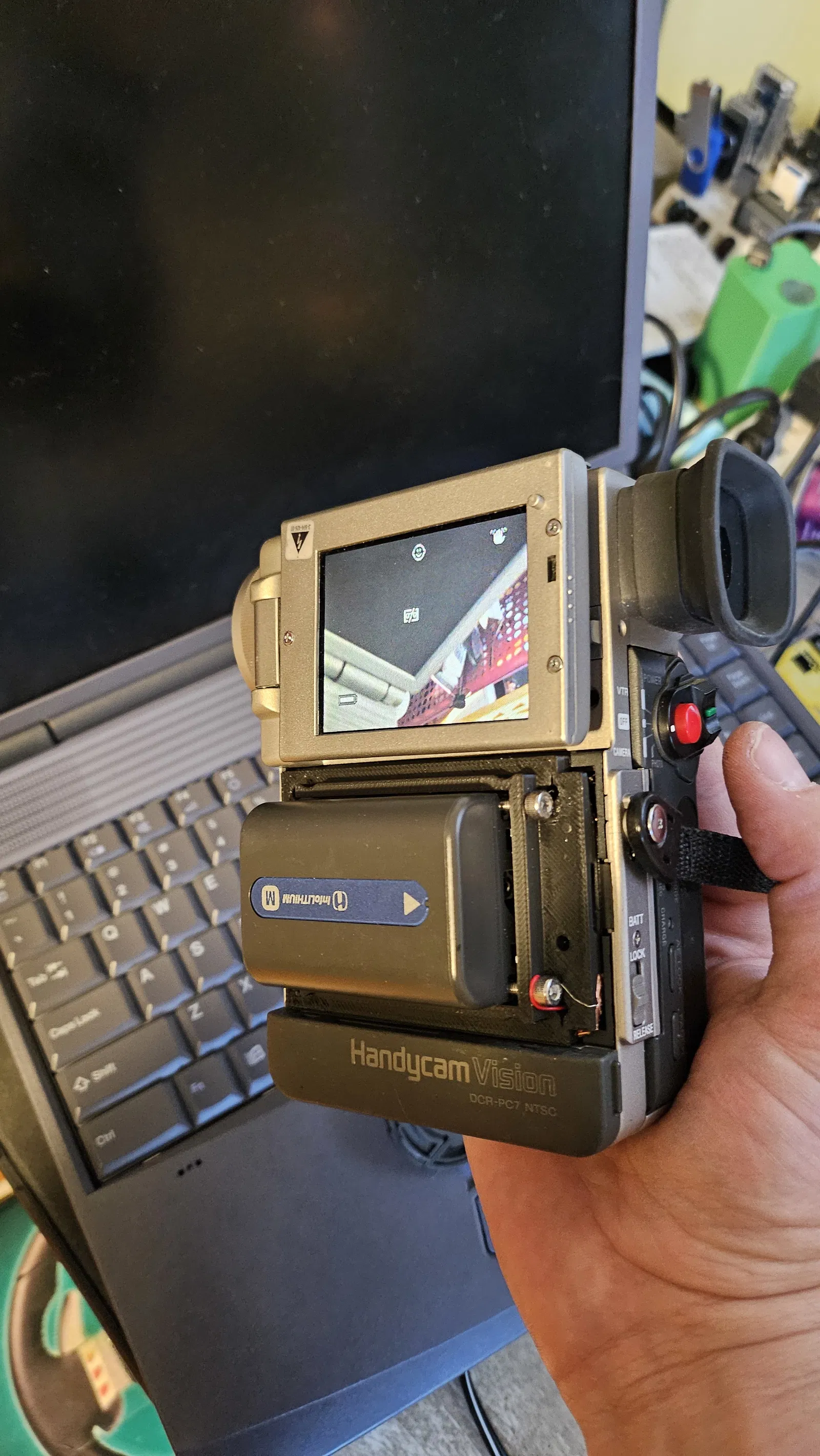

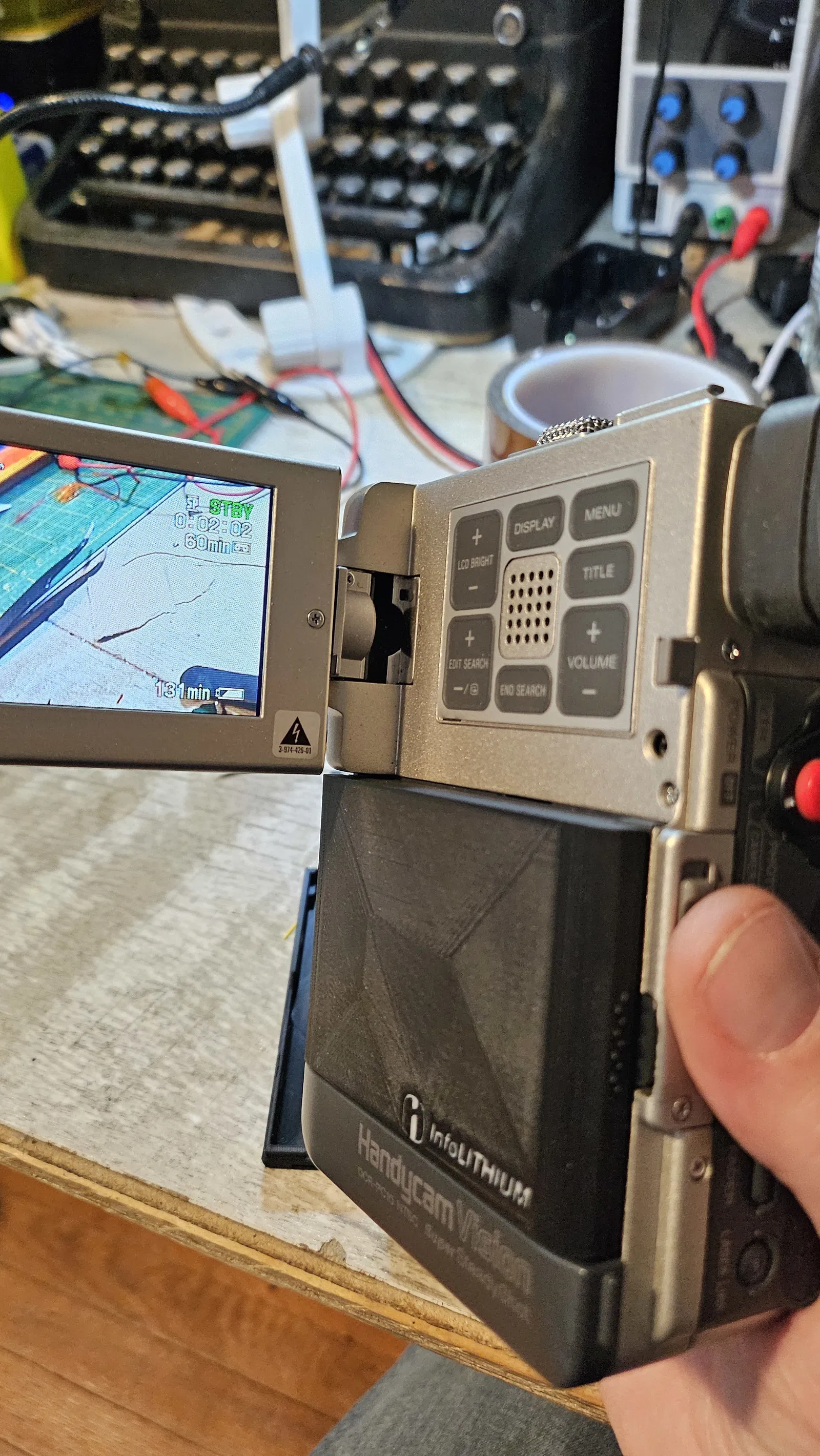

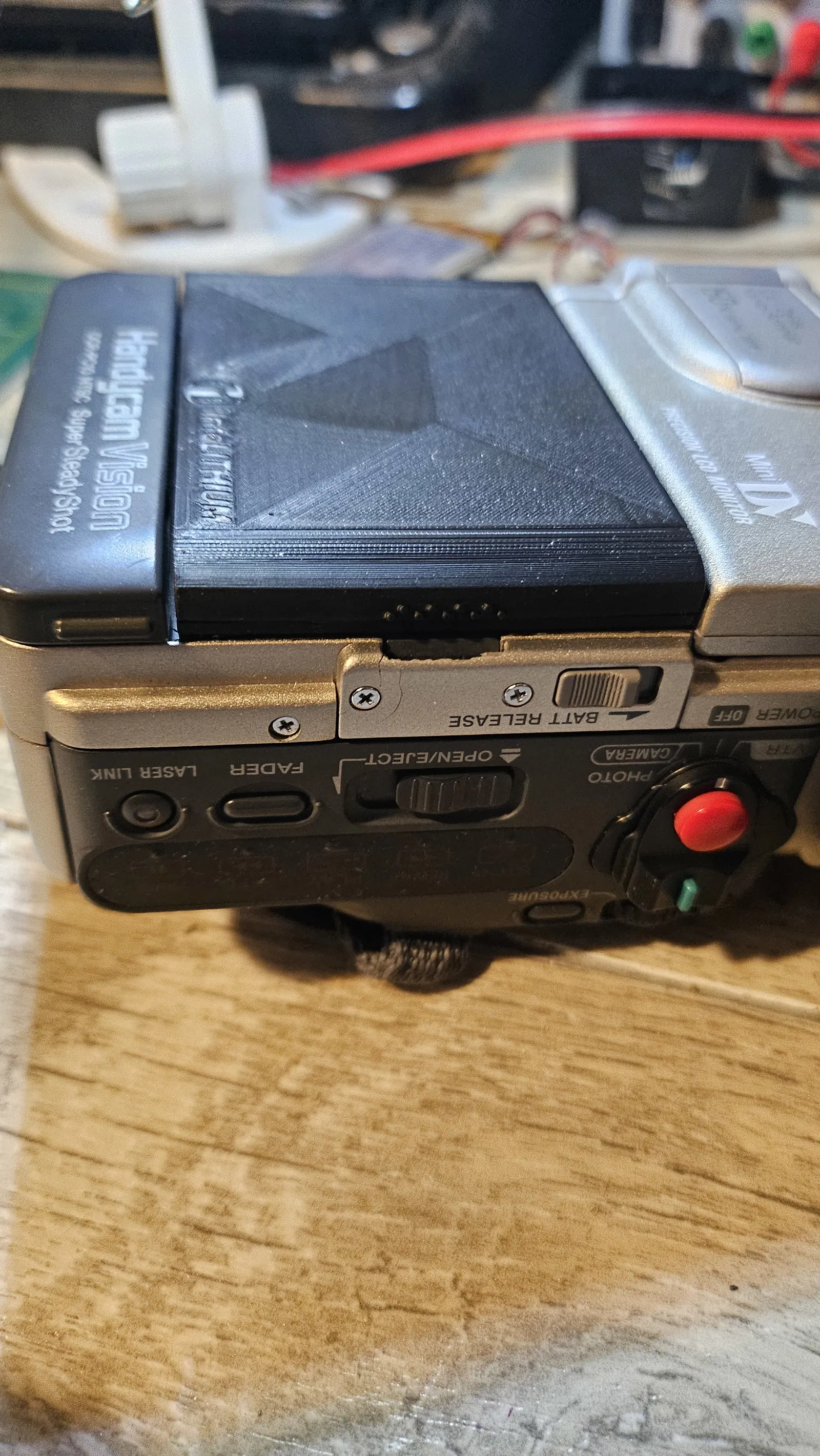

Cảm ơn hmagon đã lên kích thước base plate. Mình làm thêm một bước nữa: bỏ phần pin mới và “làm lại” vỏ pin f-100 để nó khít hoàn toàn với PC10 hoặc PC7. Đồng thời mình cũng remixed bản gốc để đi dây và dùng ốc M3 nhỏ cho pin NPF-50 (và có thể cả 30) (nhìn giống nhưng khác) — nên về kỹ thuật thì đây là hai bản remix khác nhau gộp chung, nhưng đều dựa trên base plate được cung cấp.

Infolithium “pin” là bắt buộc cho PC10 nhưng PC7 thì không cần. Phần khó hơn là nghĩ cách làm inlays — mình dùng keo nến (hot glue) và nickel sheet hàn pin (battery welding nickle sheet) làm tiếp điểm, rồi phủ thêm bằng copper tape. Xài ổn đủ dùng.

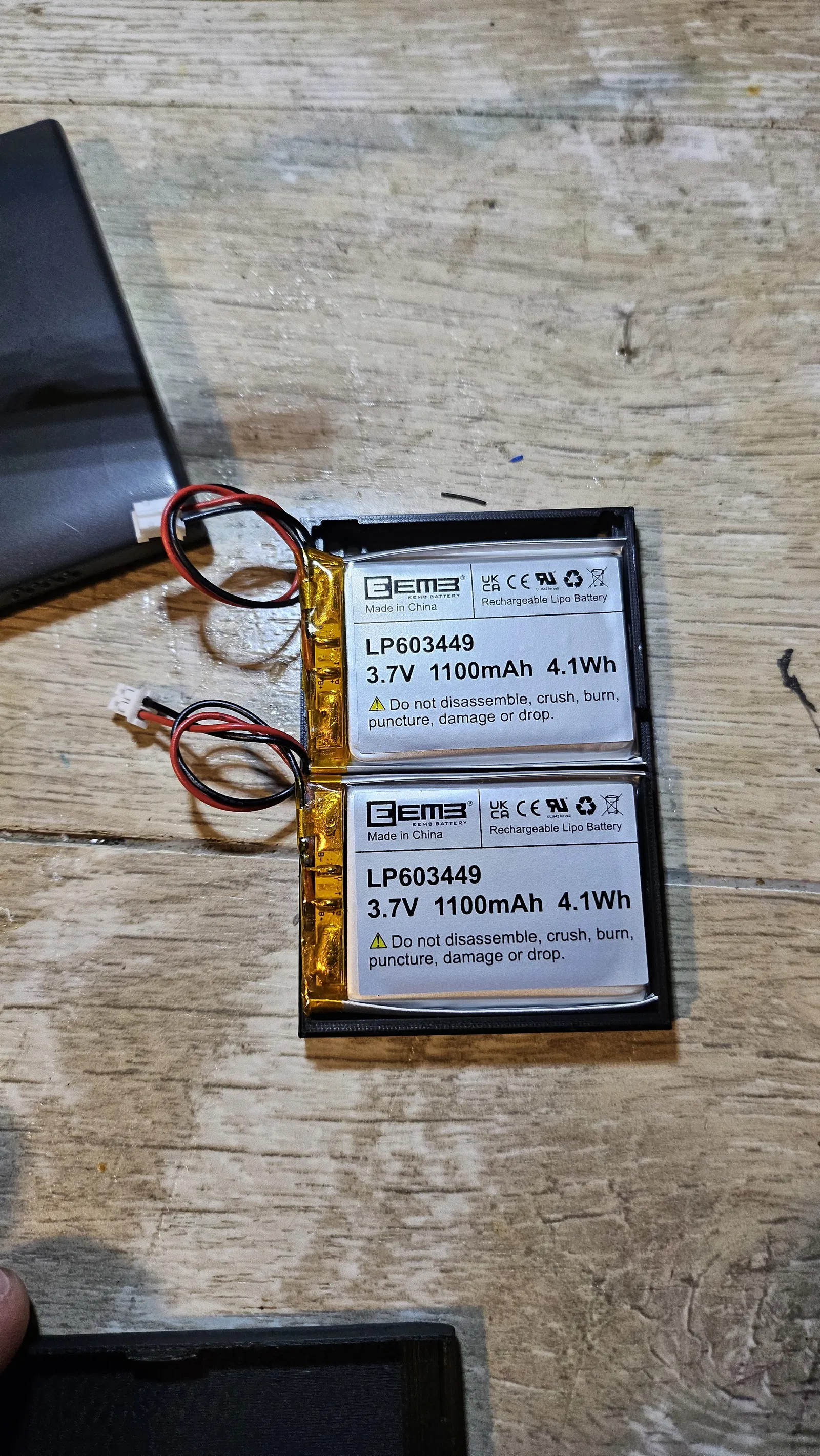

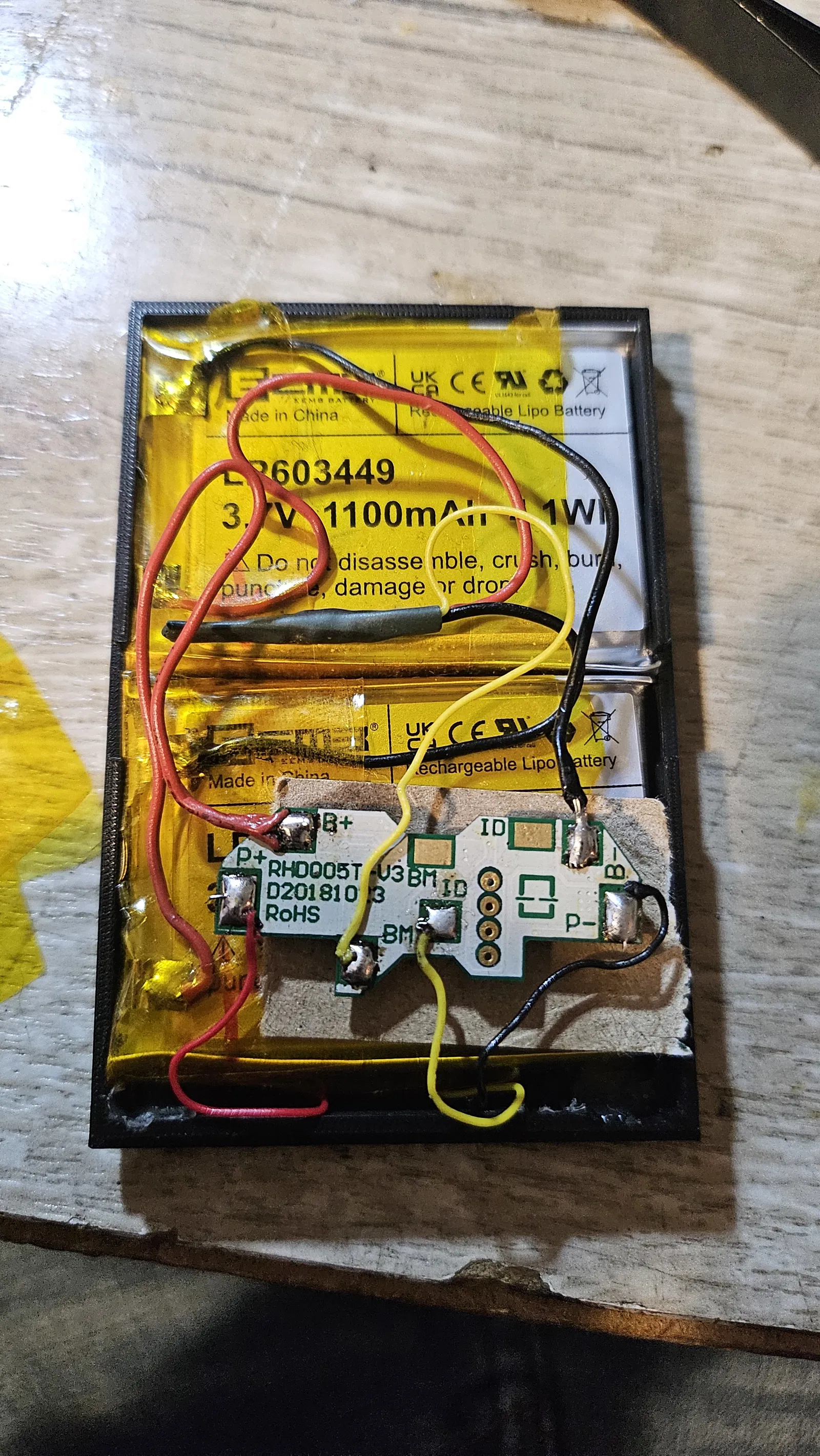

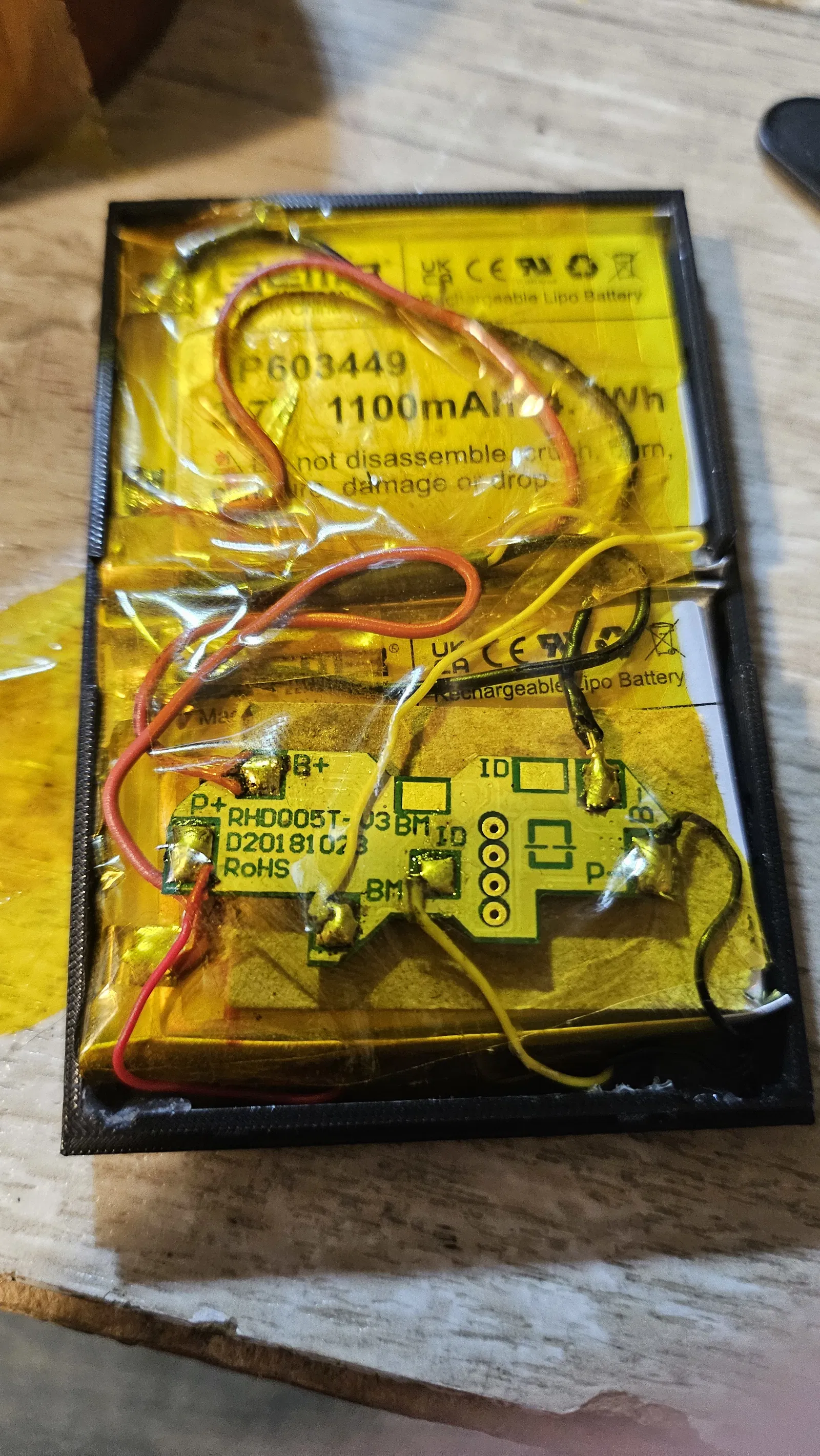

Có một chuyện: lúc đầu mình bị tình trạng pin không “chịu” cho dòng sau khi thay các cell nối series vào board infolithium cũ. Để xử lý, mình hàn rồi tháo hàn lại board để kiểm tra kết nối (~7.4v từ + tới - và ~3.7v từ COM tới + và COM tới -). Mình cũng phải cho pin vô/ra charger vài lần. Nếu bạn thay cell lithium xong mà bị pin chết, thử làm như vậy; nhưng cuối cùng pin của mình cũng “tỉnh”, dòng bắt đầu chạy.

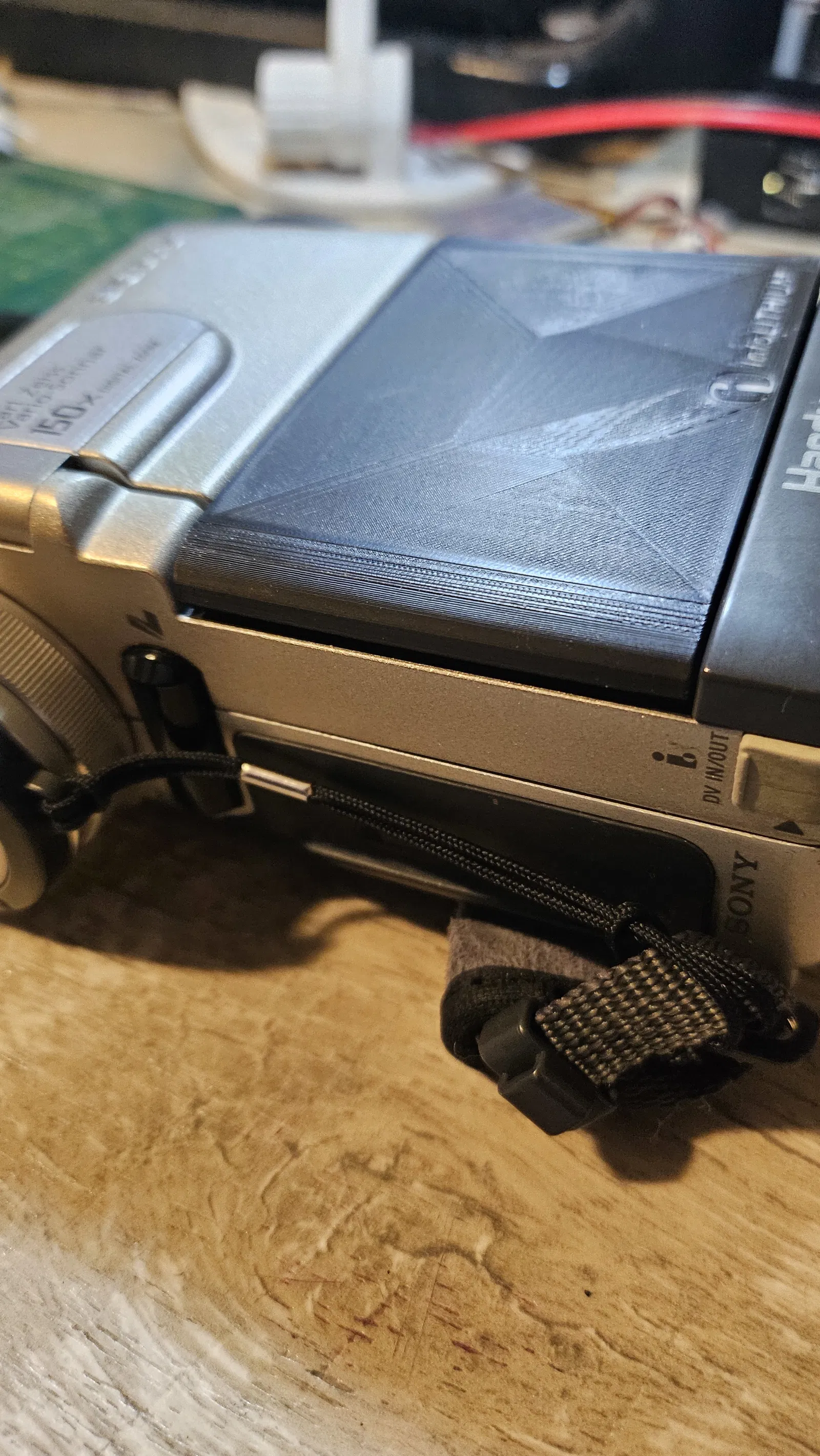

Vỏ là kiểu snap fit, bạn cần line rất mỏng với nozzle 0.4mm (mình dùng line width 0.25) hoặc nozzle 0.2mm để in logo. Ngoài ra thì PLA in ok.
