Tay Gạt Xả Bồn Cầu Toto (Toto Toilet Flush Handle)

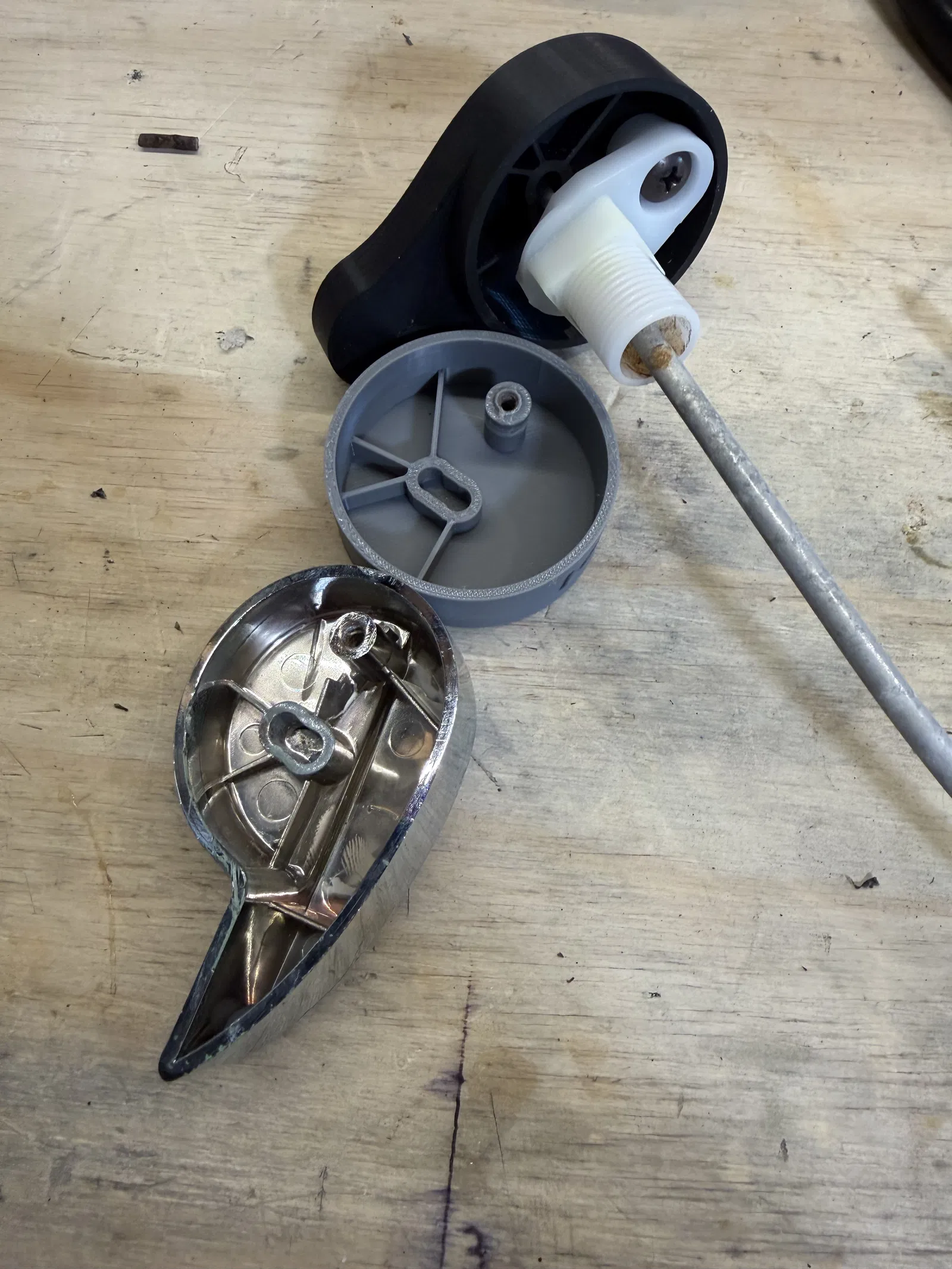

Mình làm một tay gạt xả bồn cầu thay thế — kiểu lever của Toto (gạt) thay vì kiểu xoay — để thay cho cái tay gạt nhựa mạ chrome rẻ tiền. Ngoài chuyện nó không ăn nhập gì với phần remodel nhà tắm của mình, cái cũ còn là bản nhựa “nhái” của tay thay thế Toto chính hãng vốn được cho là làm bằng hợp kim kẽm (pot metal). Dù sao thì đồ kim loại vẫn có trọng lượng, cầm chắc tay hơn.

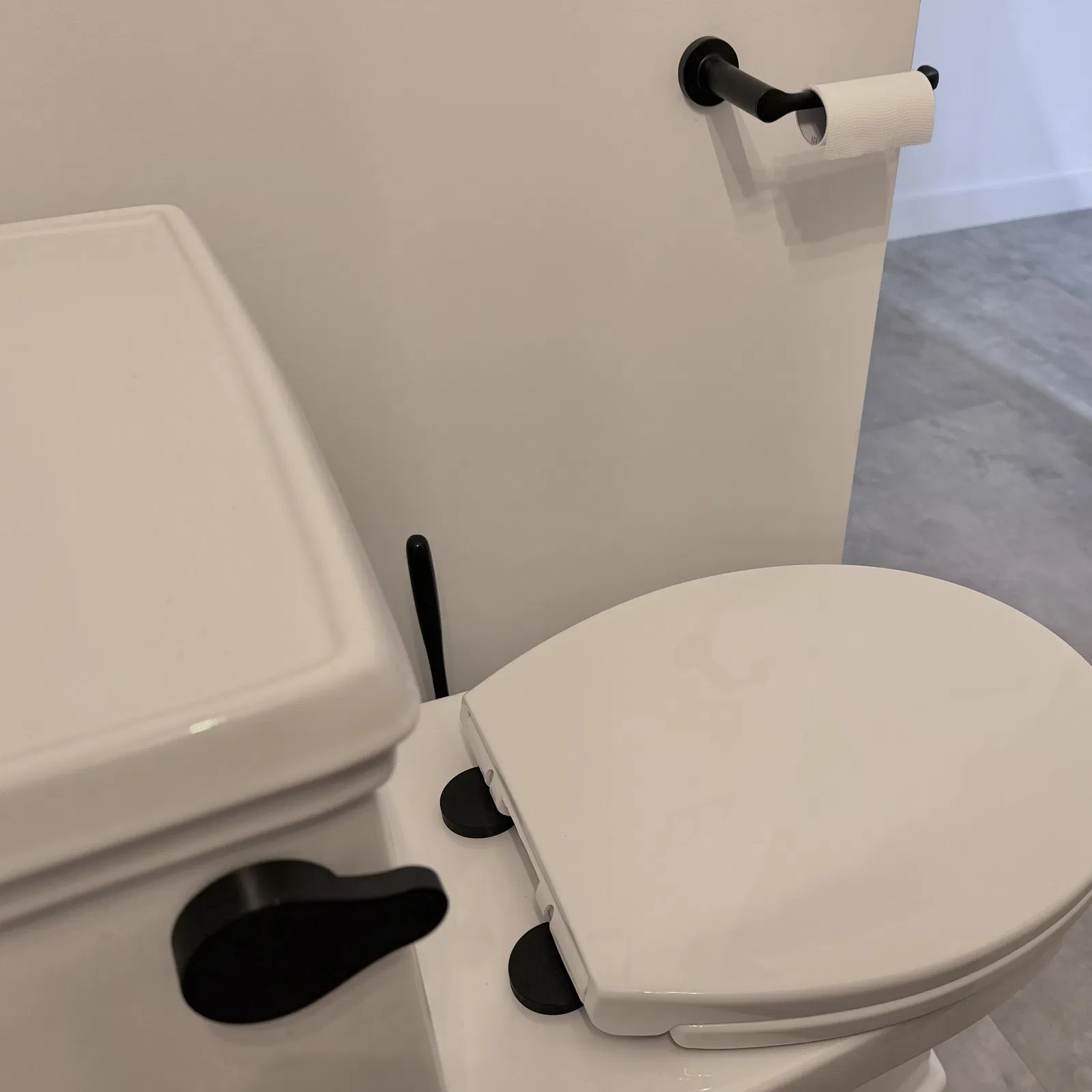

Thiết kế mình chọn là núm tròn đơn giản kèm một tay nhô ra dạng oblong, để nhìn na ná phong cách decor dòng American Standard “Studio S”. Studio S theo kiểu hiện đại, tối giản, chuộng các đường cong và hình tròn. Đợt remodel tụi mình không thay bồn cầu vì nó vẫn xài rất ổn, nhưng cái tay gạt màu chrome thì nhất định phải thay.

Thiết kế này cố tình giữ lại toàn bộ phần hardware lắp đặt gốc và cơ cấu lift arm bên trong. Tuy vậy, có một do @Xials_259011 làm, nếu bạn cần in phần đó hoặc muốn xem tay gạt này được thiết kế để ghép với cái gì. Mình không cần dùng mount in 3D, nhưng cái đó nhìn cũng có vẻ dùng ổn. Dù vậy bạn vẫn sẽ cần một gioăng cao su vuông, cùng với long đền nhựa và ê-cu để siết vào bồn. Mấy món đó thì mình đã có sẵn.

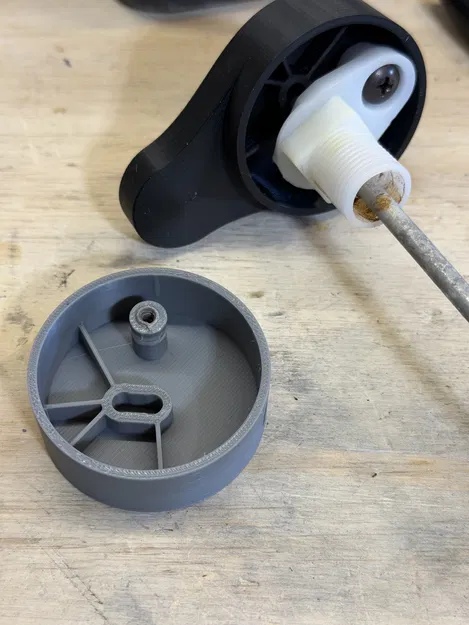

Bạn không nhất thiết phải dùng form Studio S của mình. Mình có kèm một model hình tròn đơn giản để bạn lấy làm “nền” rồi muốn gắn thêm hình gì cũng được. Bản tròn chỉ là một shell dày 2mm, có lỗ bắt và điểm pivot; bạn import vào CAD rồi merge với hình khác theo ý. Nhớ giữ lại khoảng rỗng (negative space) bên trong để chừa chỗ cho mount pivot hoạt động đúng.

Để canh hướng cho các thiết kế khác: cái gân tăng cứng (reinforcement rib) duy nhất ở cụm pivot của cần gạt hướng về phía trước, nên ở vị trí đó phiên bản Studio S của mình mới có phần núm nhô ra. Bạn có thể làm tương tự dựa theo hướng canh này.

Cuối cùng, lỗ lắp chỉ là một ống trụ có lỗ cho con ốc. Tùy loại ốc bạn dùng, có thể phải nới rộng lỗ. Mình phải khoan nới thêm bằng mũi 9/32”, hơi khó vì mũi khoan dễ “cắn” rồi kéo tuột vào. Cách mình làm là nhấp nhẹ theo chiều ngược để ream rộng lỗ trước. Làm cẩn thận chỗ này. Mình in bằng PLA và thấy ổn, nhưng bản prototype tròn lúc đầu lỗ ốc nhỏ quá nên lúc thử vặn ốc bị nứt. Cuối cùng thì lỗ không có ren, nhưng nó sẽ tự “ăn” theo ren con ốc của bạn.
