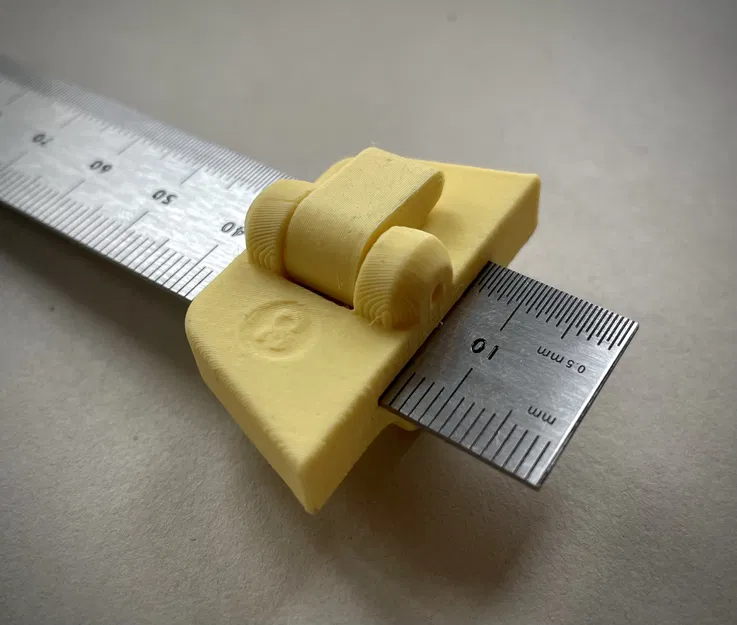

Cữ vạch gỗ tham số (Parametric) kèm khóa nhanh fast-lock
Cữ vạch gỗ dạng parametric, chỉnh theo ruler/lineal bạn đang dùng và khóa nhanh fast-lock. Thiết kế trong Fusion360 với nhiều parameters; in hinge 90% infill, body 30% infill, có dùng đinh thép làm trục pivot.
Mô tả
Đây là một marking-gauge dùng trong woodworking để vạch cùng một kích thước theo các cạnh khác nhau.
Mình có tìm vài mẫu marking-gauge có sẵn, nhưng không thể chỉnh cho khớp với kích thước thước (ruler) của mình. Nên mình quyết định tự làm trong Fusion360 và thêm đủ parameters để có thể tạo gauge mới cho mỗi cây lineal/thước khác nhau. Mình cũng không muốn dùng ốc vít, nhưng sau vài lần chỉnh sửa thì mình phải thêm một cây đinh thép làm trục pivot để nó đủ chắc.
Mình in phần hinge với 90% infill và phần body 30% infill. Khi in, mình đặt body nằm nghiêng/sang một bên để có thể in không cần supports. Nếu cần, bạn có thể chỉnh clearance của máy in trong file nguồn.
---
Đây là một bản remix mang tính kỹ thuật từ gauge của “wayofwood”, nhưng mình dựng lại bằng Fusion360:
https://wayofwood.com/3d-diy-printed-marking-gauge/
