Vỏ bảo vệ cảm biến nhiệt độ ngoài trời (Schutzgehäuse Außentemperatur)

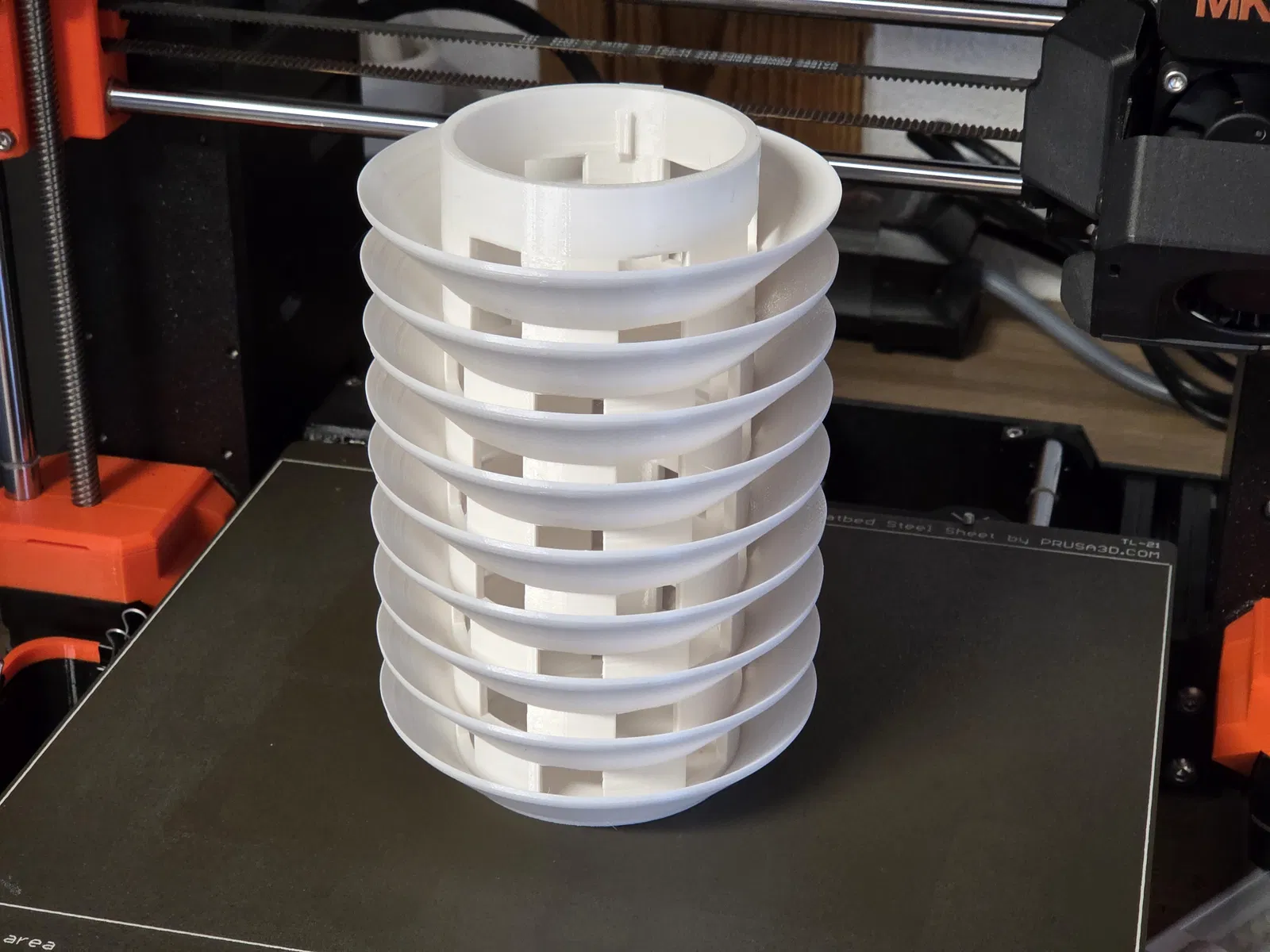

Vỏ bảo vệ cho cảm biến nhiệt độ ngoài trời

Vật liệu: PETG (trắng)

Kích thước (ngoài) xấp xỉ: đường kính 100mm, cao: xấp xỉ 160mm

Khoang rỗng (trong) xấp xỉ: đường kính 56mm, chiều cao trong: xấp xỉ 145mm

Vật liệu bổ sung:

• 1x bu lông lục giác M6x25 hoặc dài hơn chút

• 1x đai ốc M6 không có bích

• 5x vít lục giác chìm M3x6

• 2x vít lục giác chìm M3x10

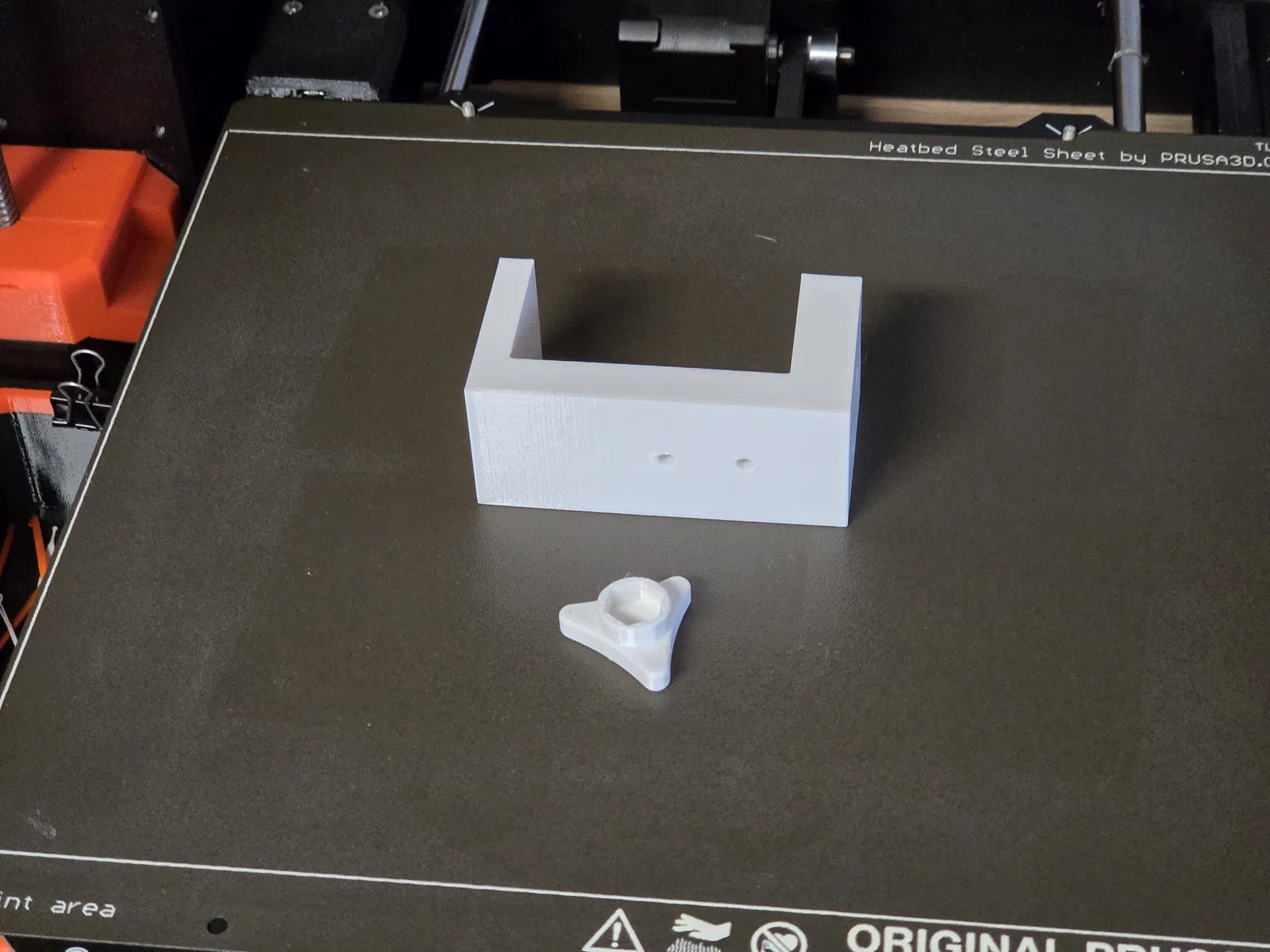

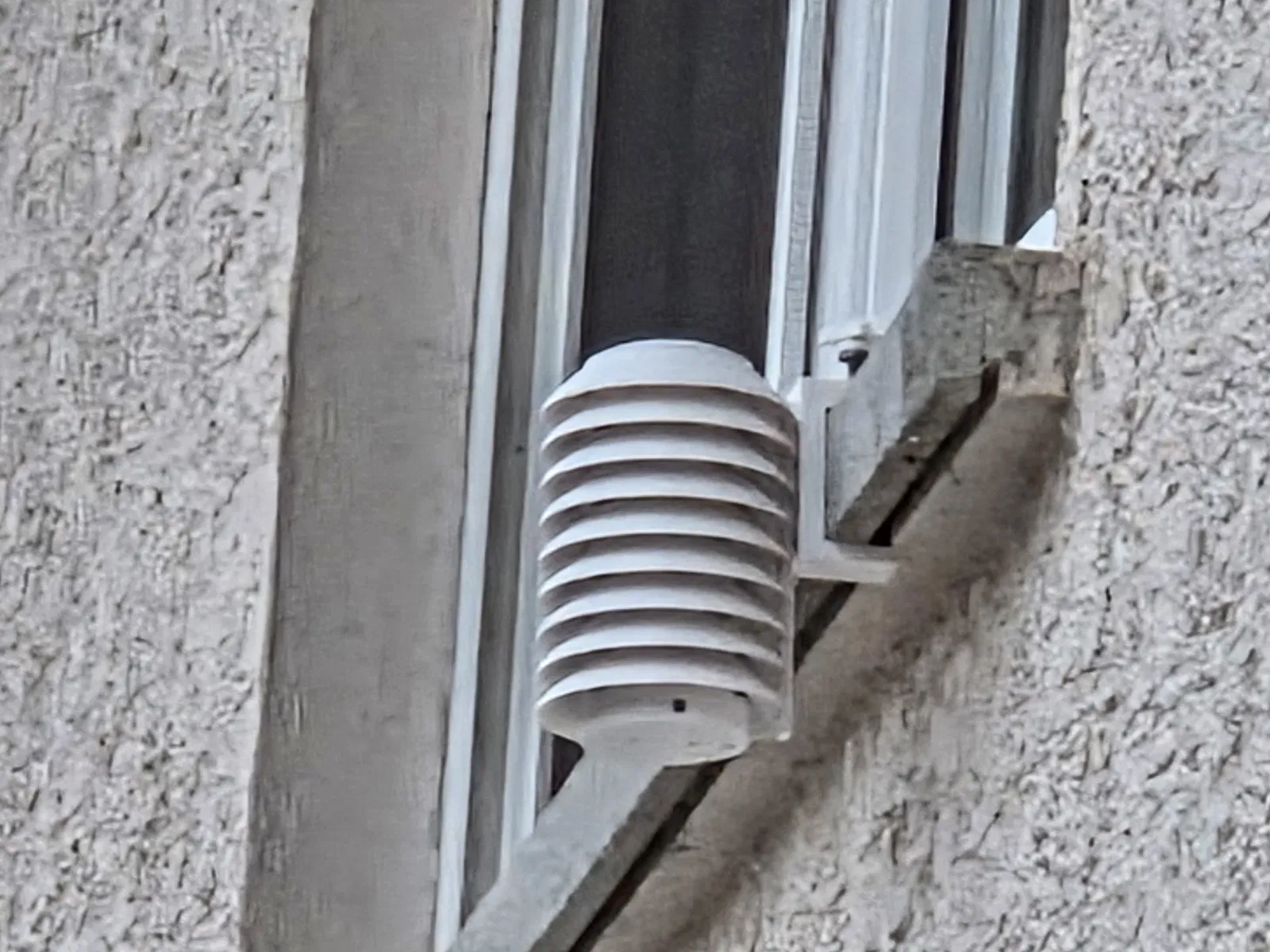

Trên vỏ có 4 lỗ 2,7mm (4 vị trí) cho vít M3. Bạn có thể tự bắt một cái ngàm/giá đỡ phù hợp vào đây. Ở đây có một mẫu ngàm cho bệ cửa sổ bằng đá, phần kẹp dày 54mm (đo bên ngoài) để kẹp chặt.

Lắp ráp:

• Vít M3 sẽ tự cắt ren vào PETG. Đừng siết quá chặt.

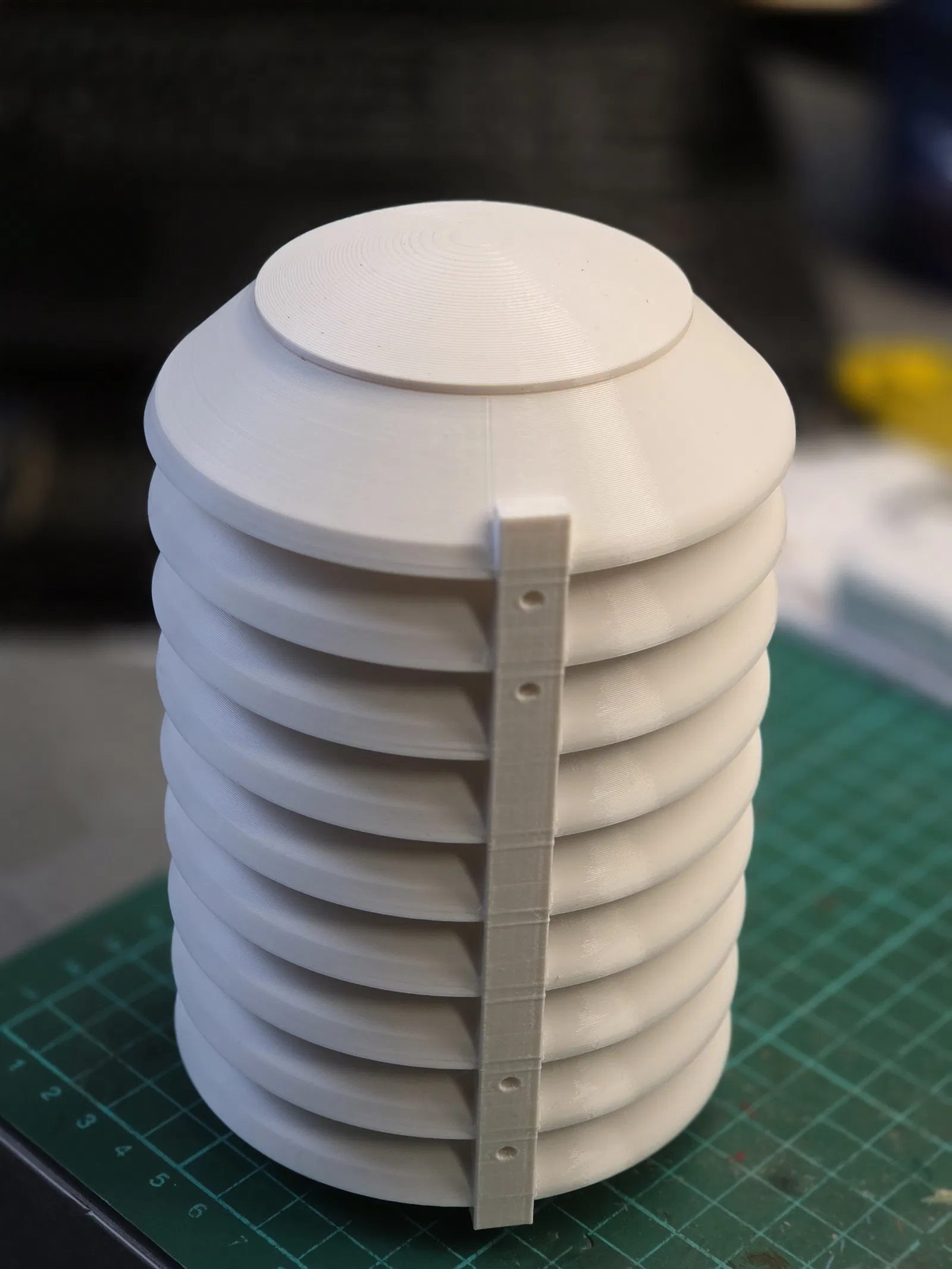

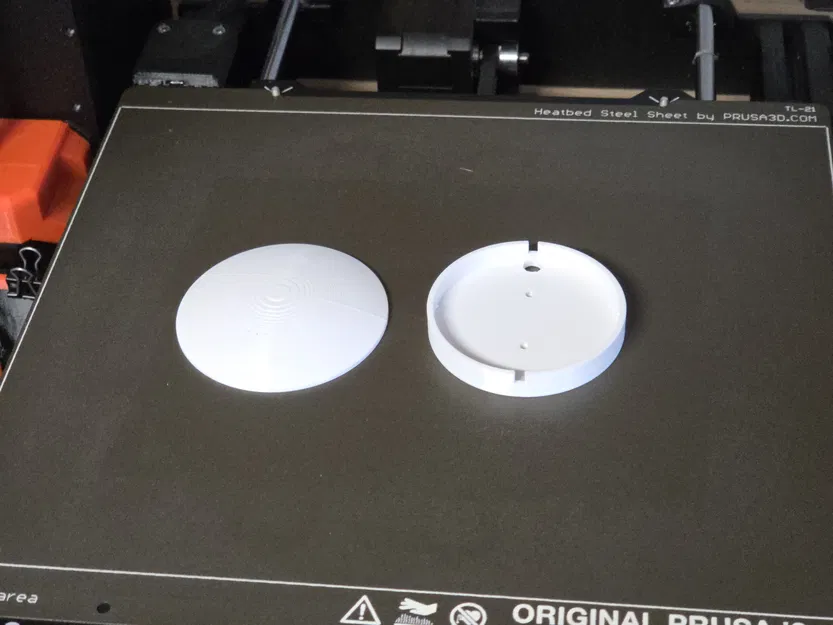

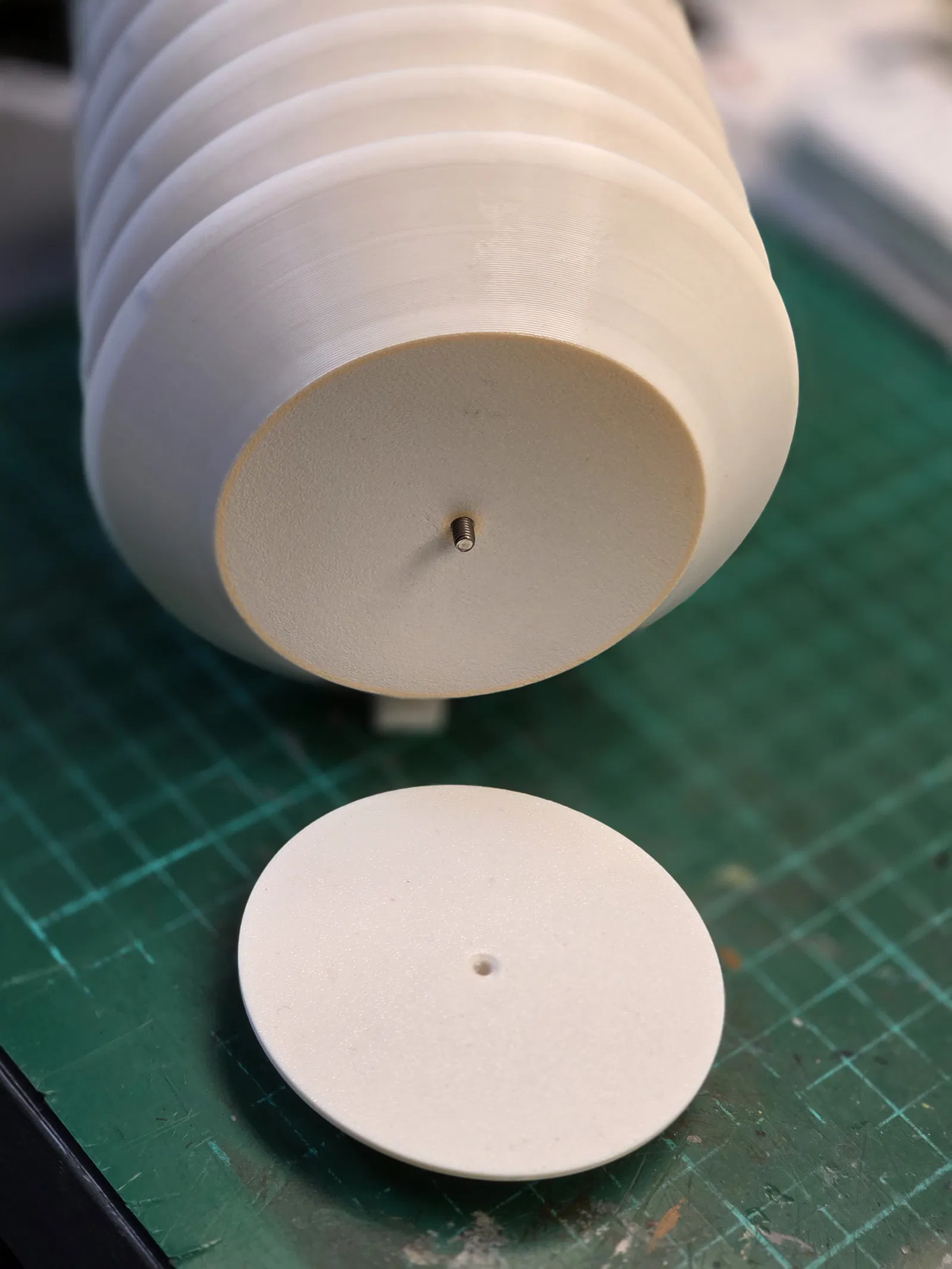

• Nắp được bắt cố định bằng 1x M3x6 ở chính giữa. Bạn cũng có thể dán keo cố định nắp.

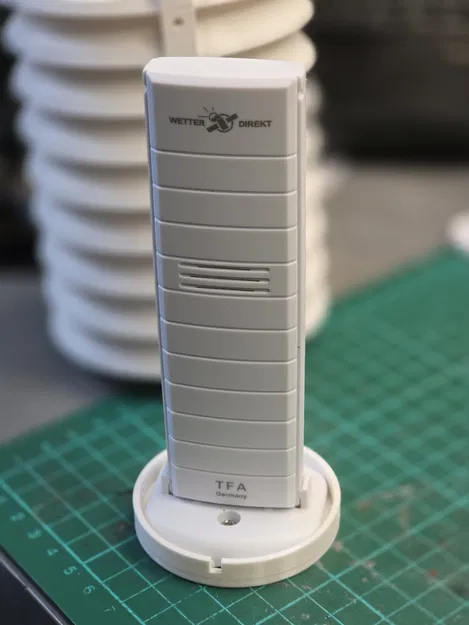

• Bắt phần chân cảm biến (ở đây là của Dostmann) vào đáy bằng 2x M3x6.

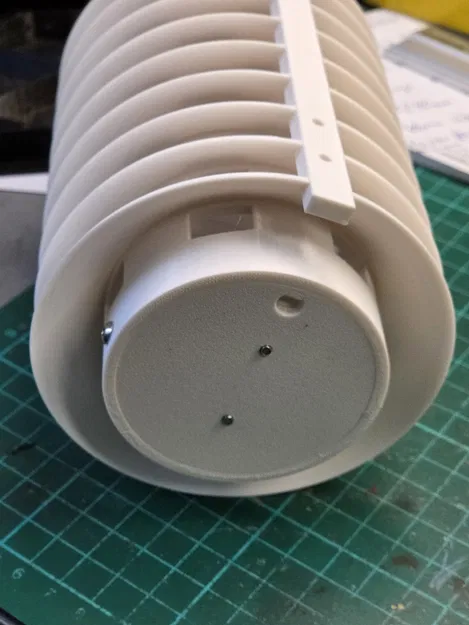

• Luồn phần đáy từ dưới vào trong vỏ và bắt cố định bên hông bằng 2x M3x6

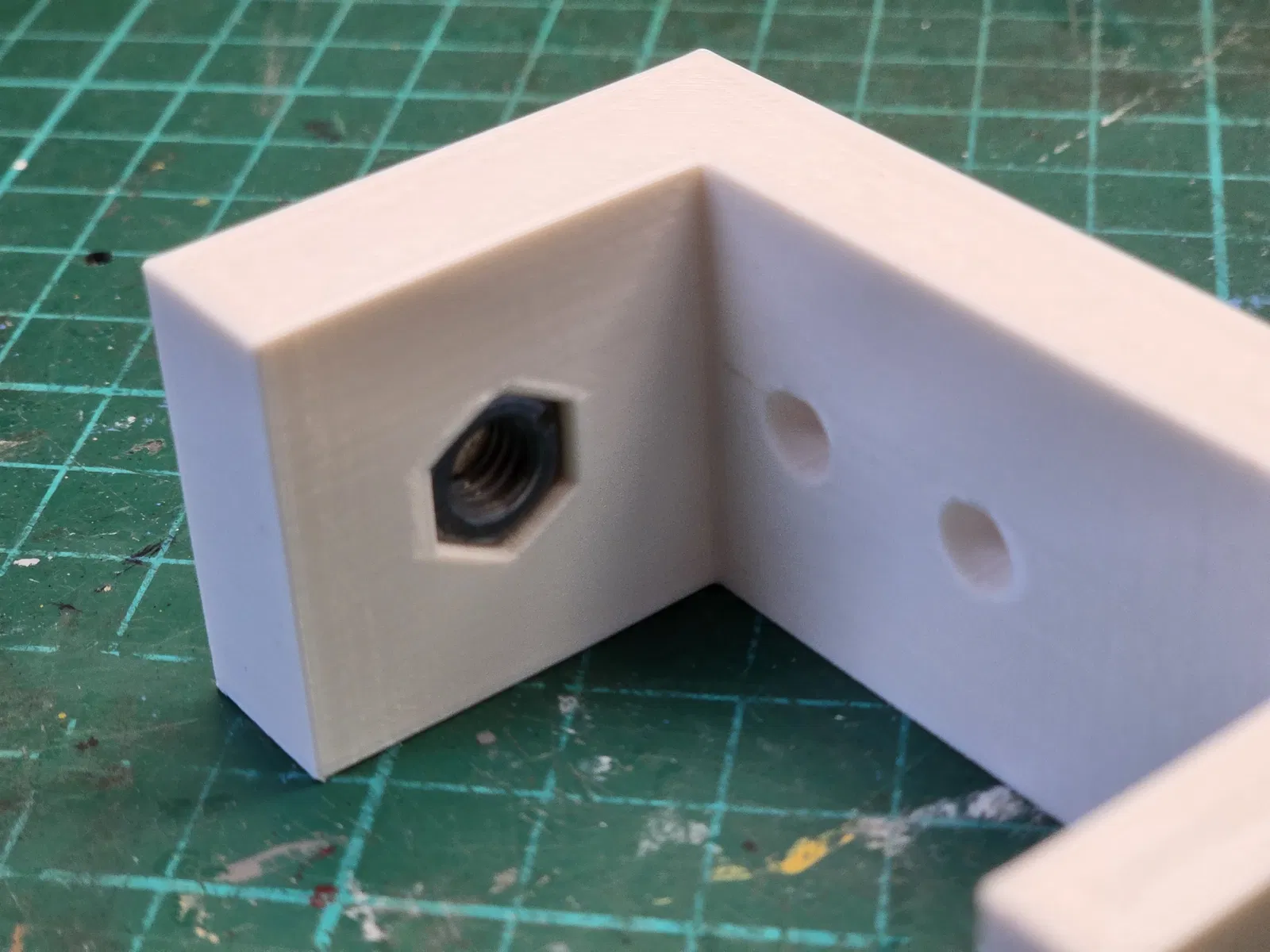

• Ép đai ốc M6 từ dưới vào ngàm

• Ép vít M6 vào núm

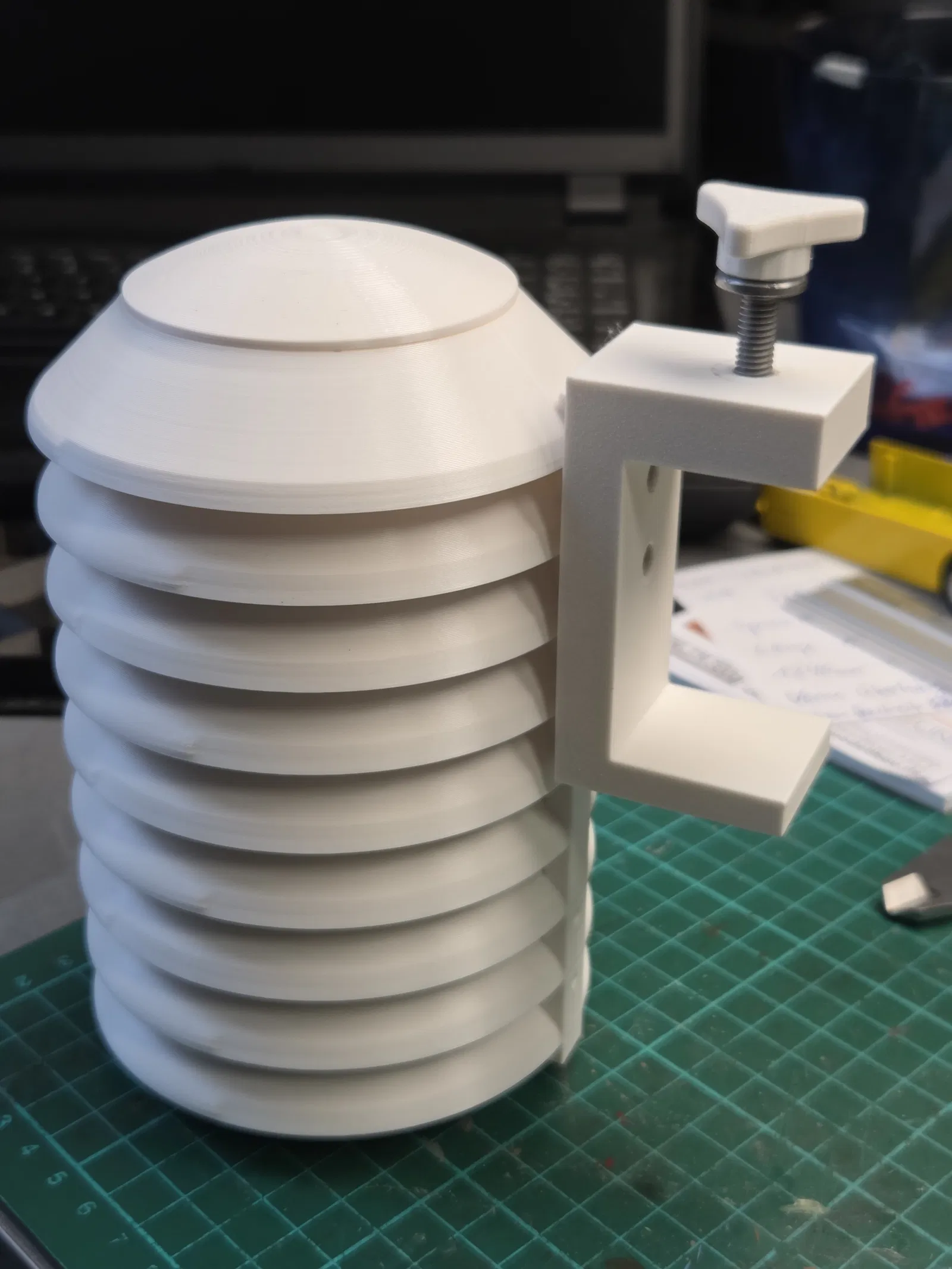

• Bắt ngàm vào vỏ: dùng 2 lỗ phía trên và siết bằng 2x M3x10

Chúc in vui
