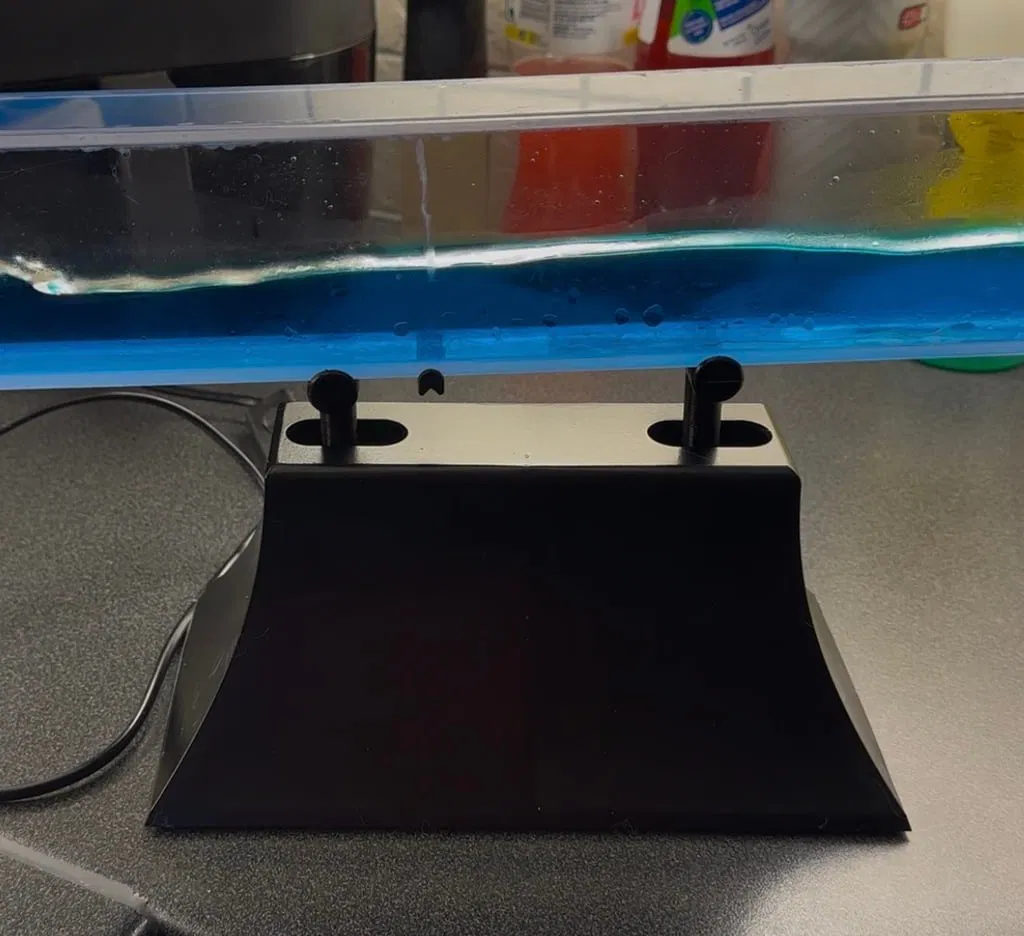

Đế máy Wave Motion kiểu “Diva” (bản in 3D)

Đây là phiên bản của mình cho phần đế (base) của máy Wave Motion kiểu “Diva” để DIY. Mẫu này được lấy cảm hứng từ video của Techmoan và Hughes Wave Motion Machines LLC: xem ở đây:

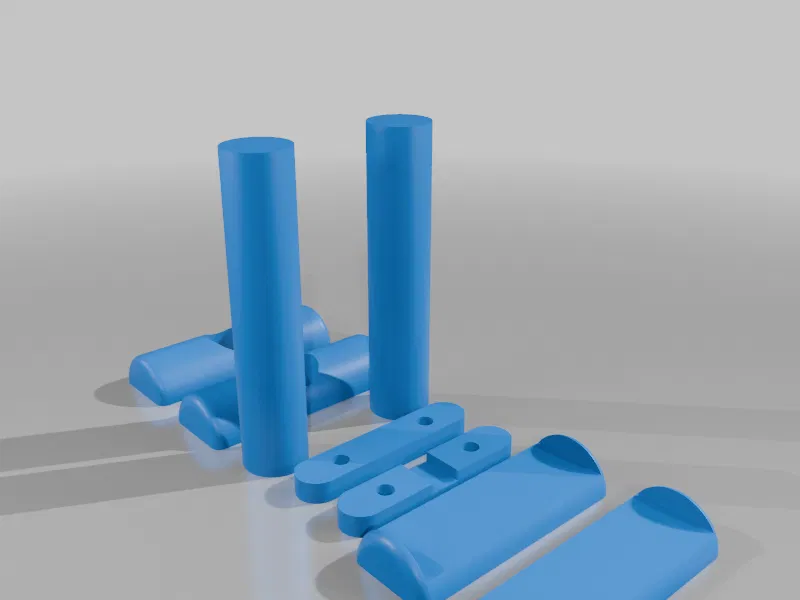

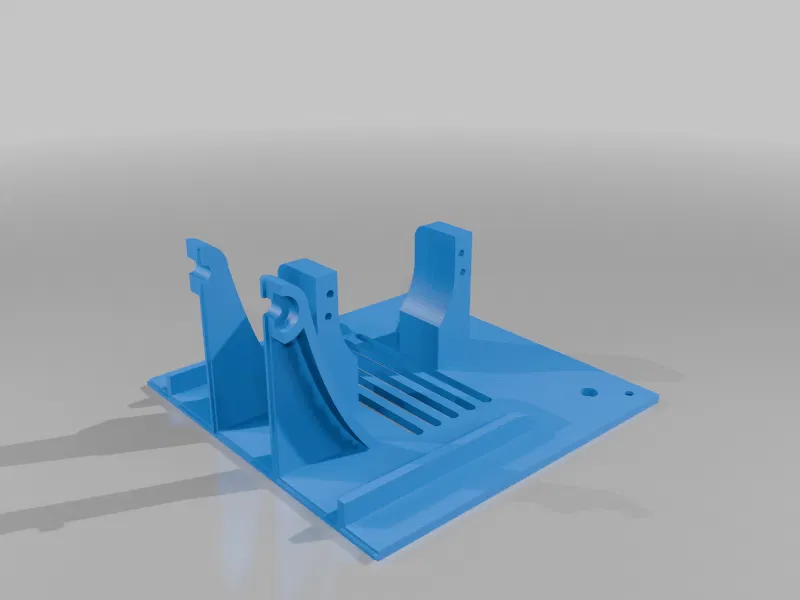

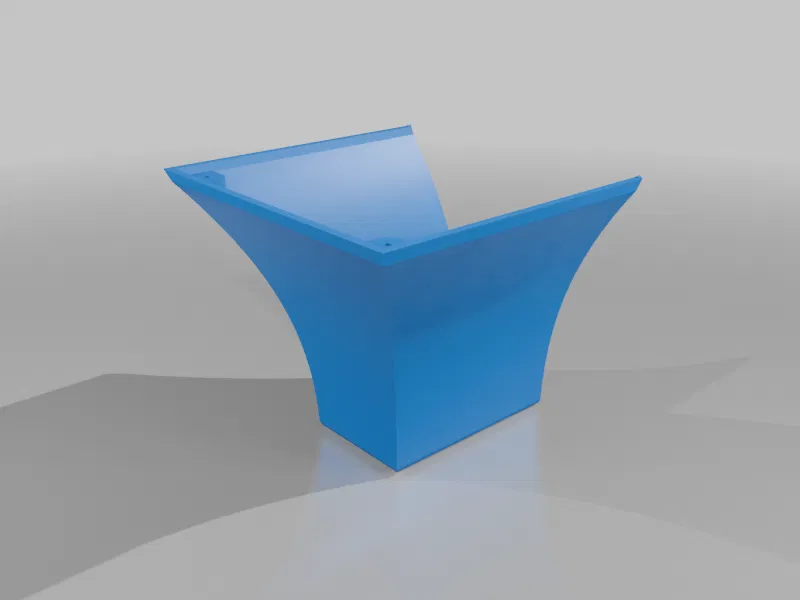

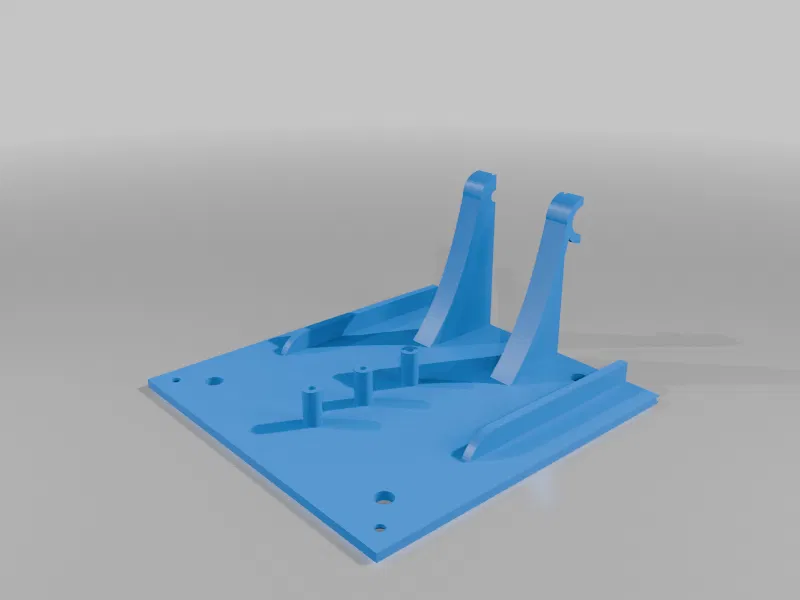

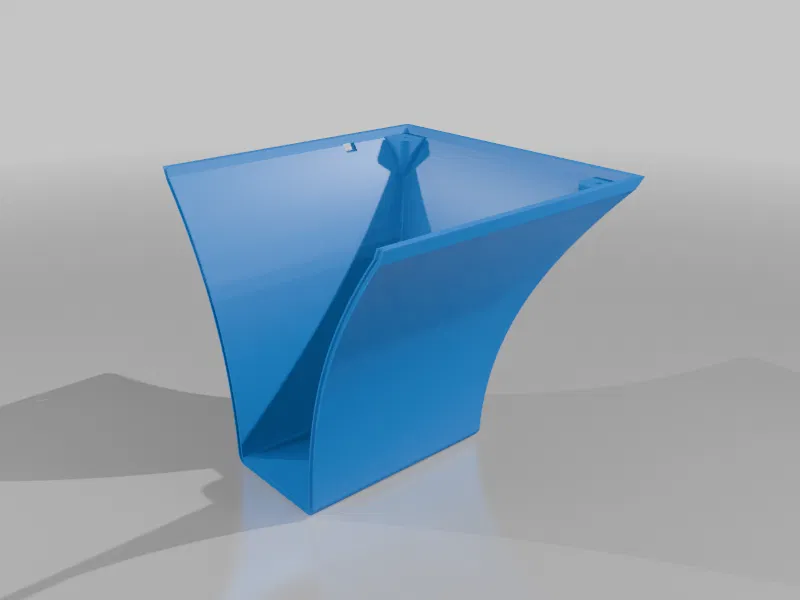

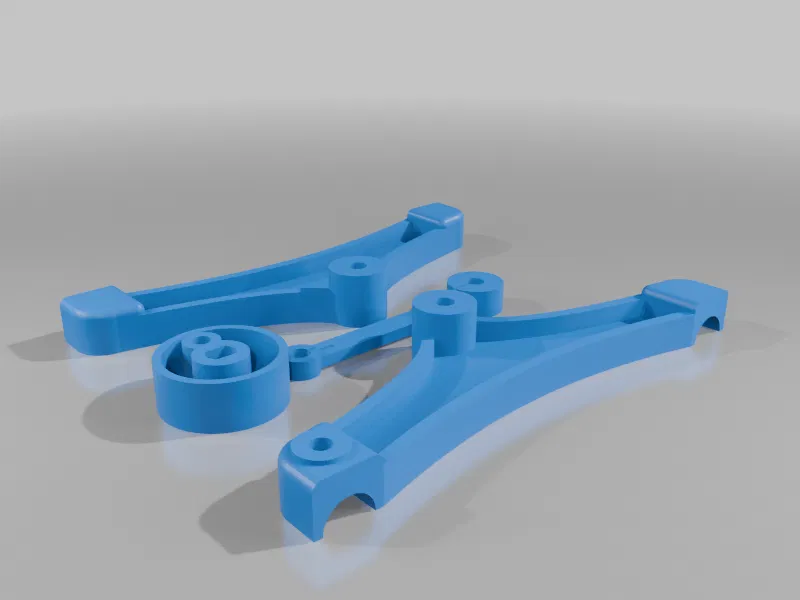

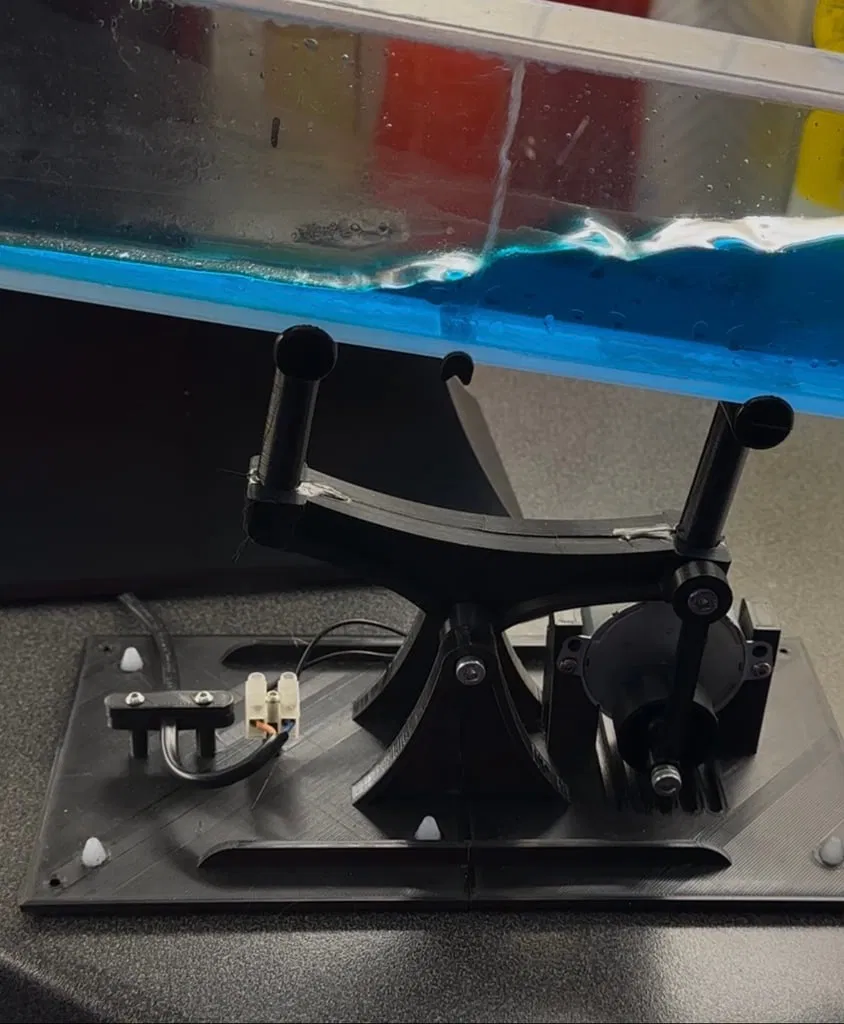

Các tấm plate bên trong (Inner plates) và crank disc cần in bằng PETG hoặc vật liệu khác chịu nhiệt tốt hơn PLA một chút, vì motor chạy lên khá nóng. Vỏ ngoài (outer shell) có thể in bằng PLA. Hai nửa vỏ ngoài cần dán keo lại với nhau. Tương tự với 2 tấm đáy (bottom plates), cradle và resting points. Các raisers cần dán cố định bên trong cradle, nhưng 2 resting points thì không được dán vào raisers—cần để tháo rời để còn lắp vừa vỏ ngoài. Khi đã canh/định tâm (centered) cái vessel xong thì bạn có thể dán resting points vào vessel thay vì dán vào raisers.

Đây là những thứ bạn cần mua:

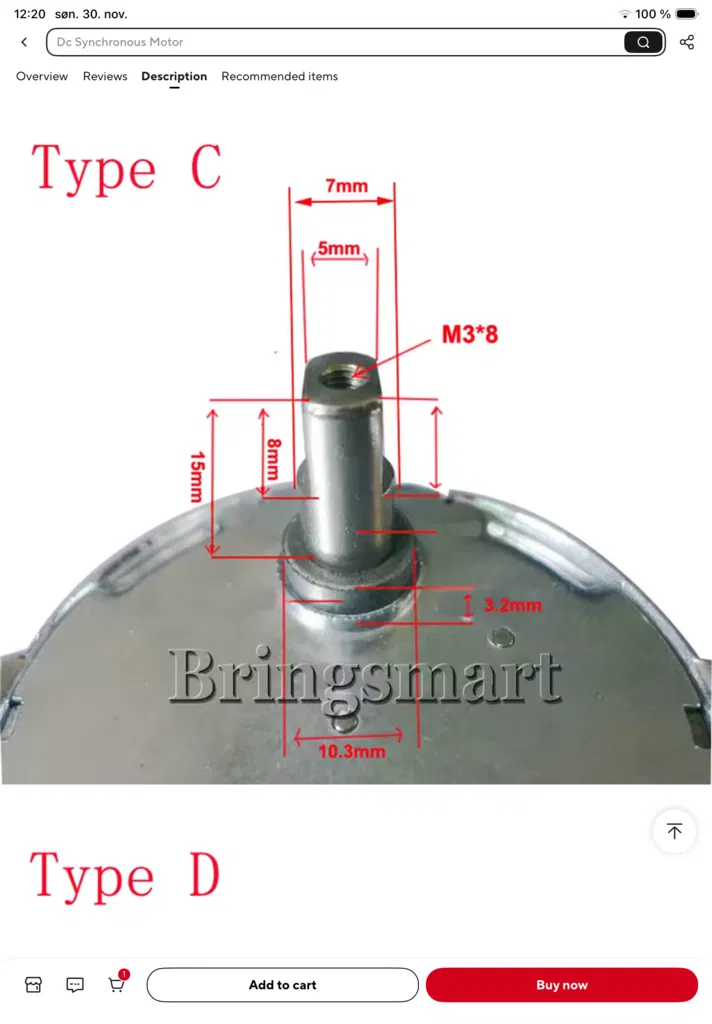

Motor 8–10rpm với trục dạng C (C-type shaft): https://www.aliexpress.com/item/1005001305529072.html?spm=a2g0o.order_list.order_list_main.27.609e1802RHgtvV

Dây nguồn (power cord): https://www.aliexpress.com/item/1005005643699414.html?spm=a2g0o.order_list.order_list_main.33.609e1802RHgtvV

Chân cao su 6mm (rubber feets): https://www.aliexpress.com/item/1005005303422685.html?spm=a2g0o.order_list.order_list_main.344.609e1802RHgtvV

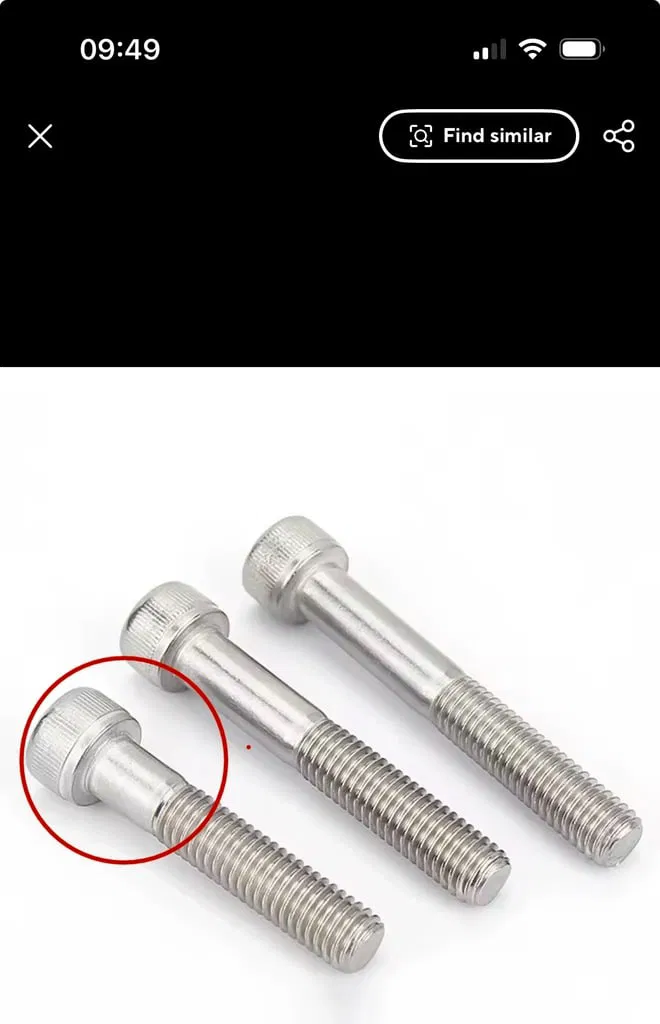

4 con ốc M3 đầu chìm (countersunk bolts), 2 con ốc M cho ngàm/gá motor (motormounts) và 2 con ốc M3 cho kẹp dây (cable clamp). Bạn cũng cần 2 con ốc lục giác M5 (M5 hex bolts) cho con rod và 1 con dài hơn cho điểm pivot.

Đầu nối điện (electrical connector): https://www.aliexpress.com/item/1005002635711842.html?spm=a2g0o.productlist.similar_items.6.27aa77dfR6Y9ai&utparam-url=scene%3Aimage_search%7Cquery_from%3Aback_detail_bigimg%7Cx_object_id%3A1005002635711842%7C_p_origin_prod%3A&algo_pvid=17c3b00a-bcff-4f9a-8cfe-94976ce4acda&algo_exp_id=17c3b00a-bcff-4f9a-8cfe-94976ce4acda&pdp_ext_f=%7B%22order%22%3A%22356%22%2C%22fromPage%22%3A%22search%22%7D&pdp_npi=6%40dis%21NOK%2114.38%2113.88%21%21%211.45%211.40%21%402103956b17699415151455686ea110%2112000039157827404%21sea%21NO%21139952227%21X%211%210%21n_tag%3A-29919%3Bd%3A4710fdc9%3Bm03_new_user%3A-29895

Keo dán acrylic cho vessel: https://www.aliexpress.com/item/1005008202807045.html?spm=a2g0o.order_list.order_list_main.339.609e1802RHgtvV

Vít acrylic có ren để bịt vessel M8 (threaded acrylic screw): https://www.aliexpress.com/item/1005008896943681.html?spm=a2g0o.order_list.order_list_main.249.609e1802RHgtvV

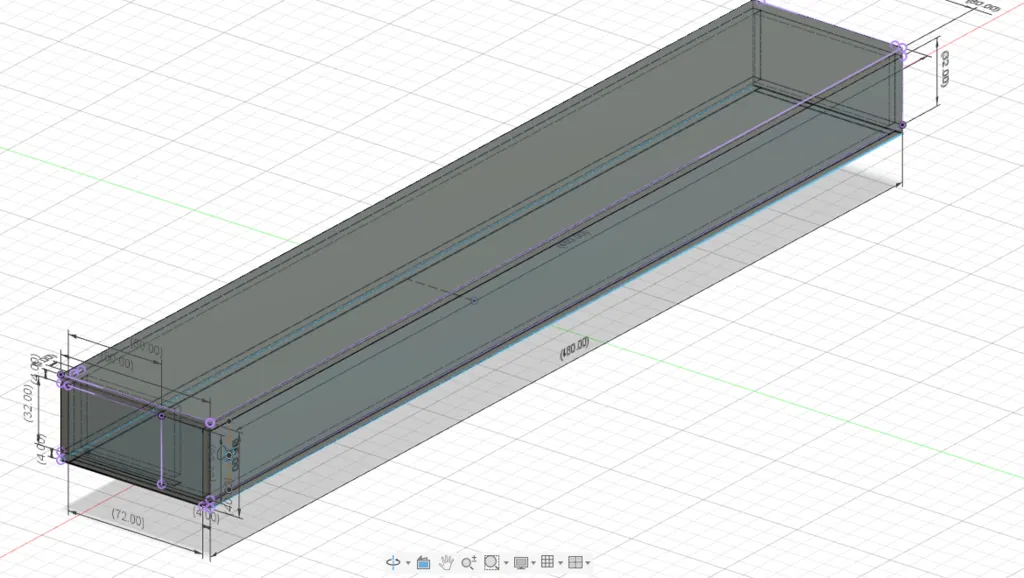

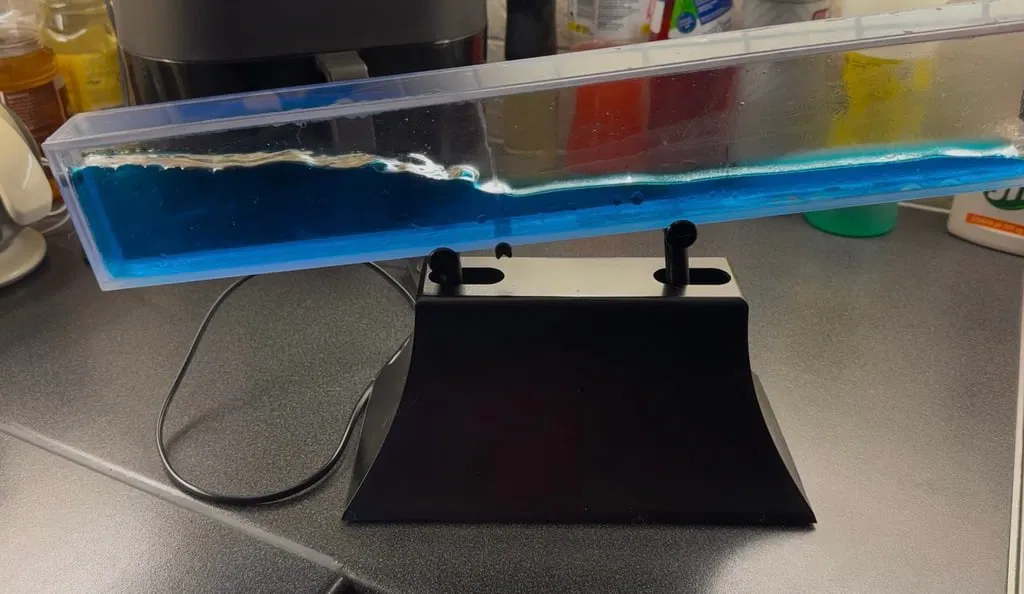

Với phần vessel, bạn cần cắt sao cho kích thước ngoài là 480mm x 80mm x 40mm để vừa. Mình làm bằng Polycarbonate 4mm và dán bằng cả loại keo acrylic mình có link ở trên lẫn keo Superglue loại đặc mua ở Biltema, và cả hai đều kín nước (watertight). Bạn cần chà nhám (sand) cho mép mịn, và kích thước phải chuẩn thì mới kín nước. Mình khoan 1 lỗ châm (fill hole) ở mỗi đầu, sau đó taro ren M8 và dùng ốc kèm O-ring để bịt lỗ châm.

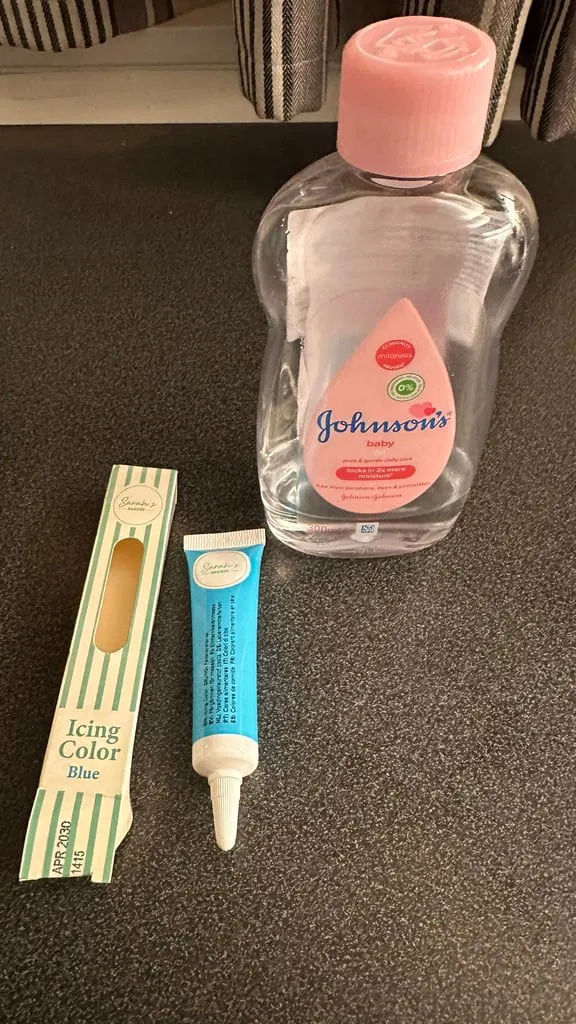

Hai chất lỏng là dầu em bé Natusan loại trong (clear baby oil) và nước tinh khiết (pure water) có thêm màu thực phẩm xanh (blue foodcoloring). Đổ nước màu khoảng hơi hơn 1/3, phần còn lại là baby oil. Dán điểm pivot vào vessel sao cho nó tựa lên base và phần nhô ra (overhang) hai bên bằng nhau.
