Hộp parametric gọn mảnh có chốt gài (sleek box with latch)
Mẫu hộp parametric gọn mảnh có chốt gài và ron/seal, phù hợp làm hộp thuốc bỏ balo. Có thể in seal bằng TPU, chỉnh riêng độ sâu đáy/nắp (base depth phải âm). Cần bu-lông M3 cho latch và hinge.
Mô tả

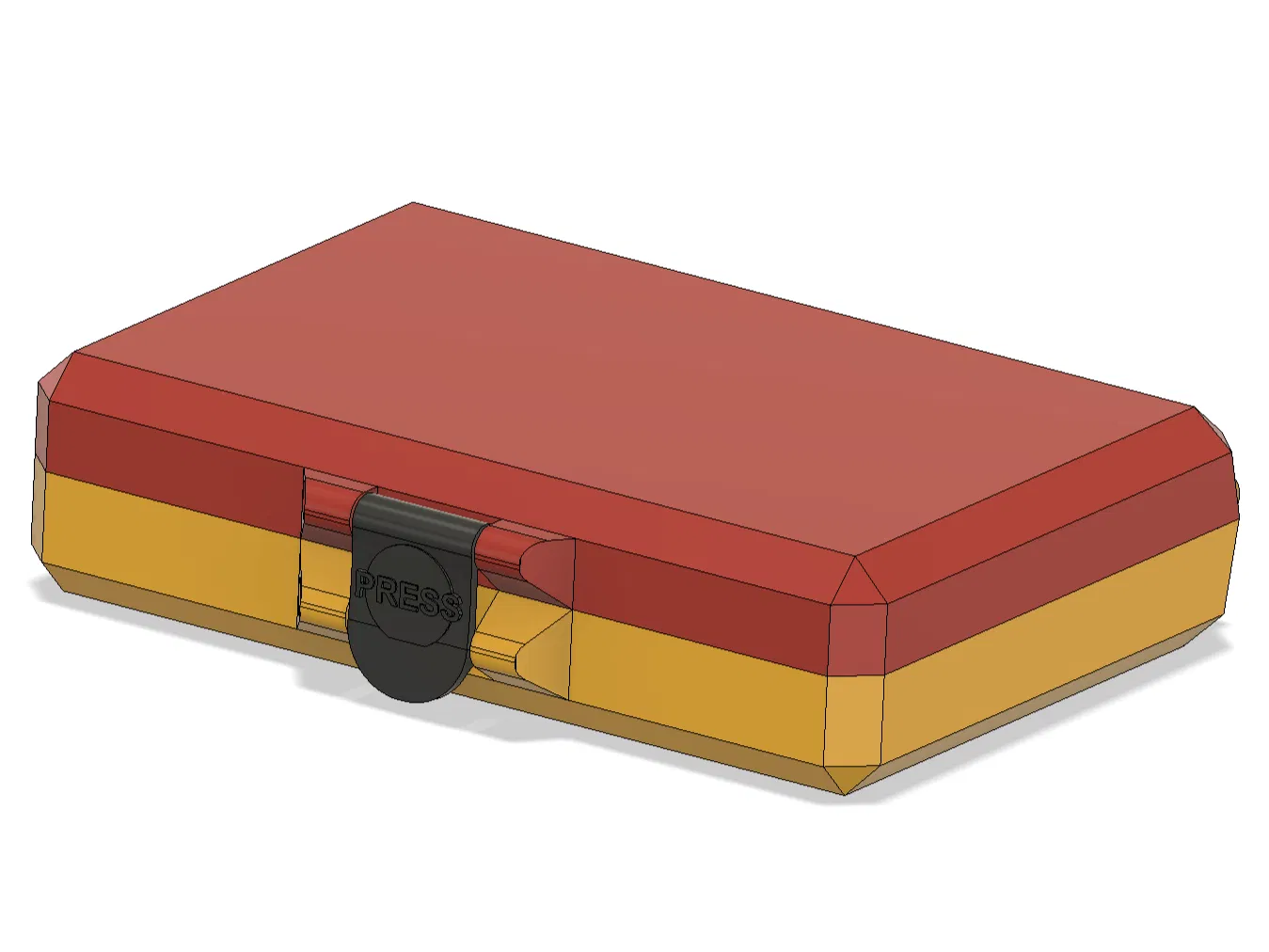

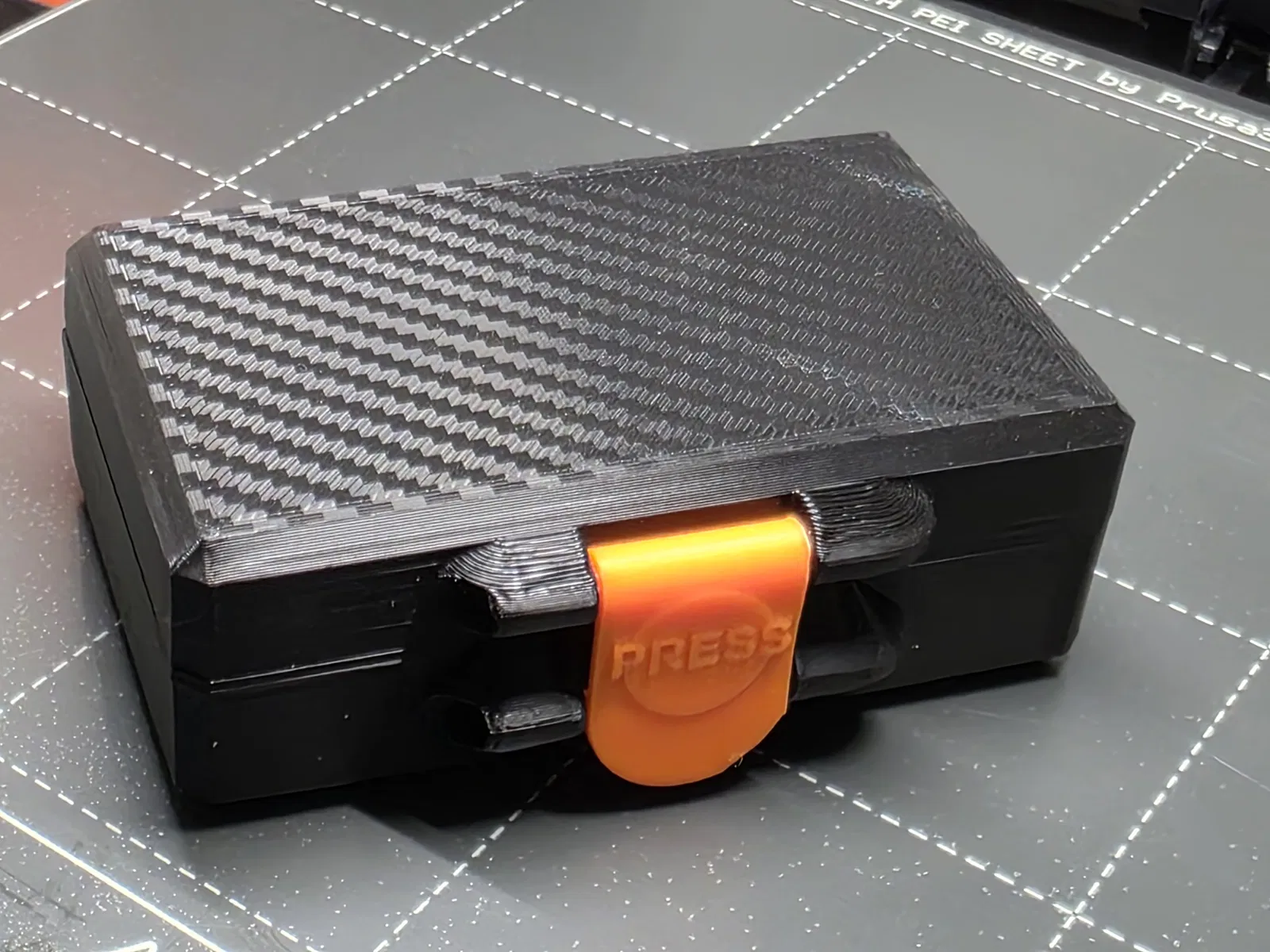

Hộp mảnh (sleek) dạng parametric có chốt gài.
Mình muốn làm một hộp đựng thuốc nhỏ, gọn và mảnh nhất có thể để bỏ vô balo, có chốt gài và ron/seal.
Ron/seal có thể in bằng TPU nếu muốn.
Phần cứng cần có:

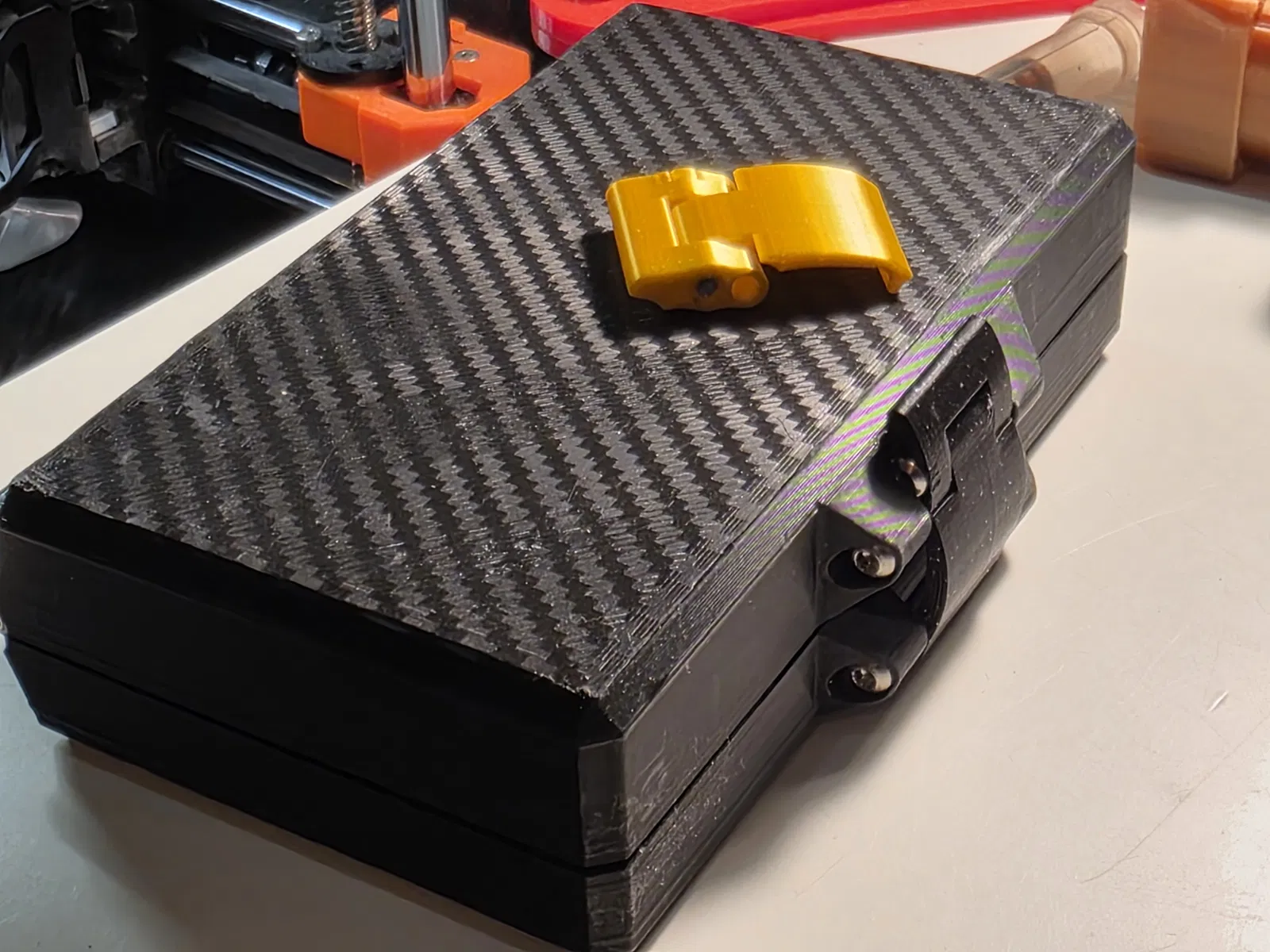

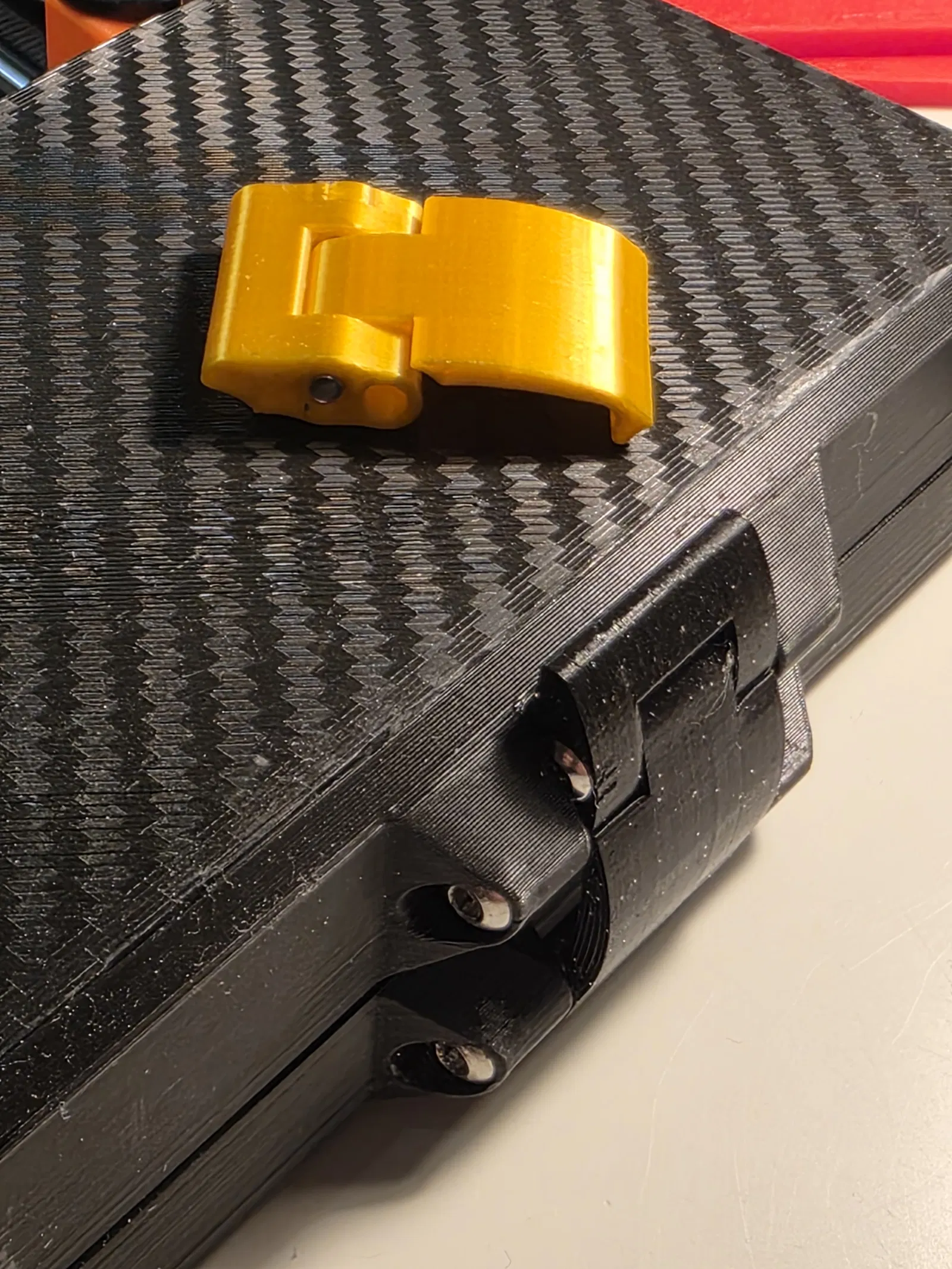

- Chốt gài (Latch): 2 x bu-lông M3 dài 30–35mm.
- Chốt gài có thể khóa (Lockable latch): cần 1 x bu-lông M3 dài 20mm.
- Bản lề (Hinge): 2 x bu-lông M3 tối thiểu 20mm.
Có thể chỉnh riêng độ sâu của đáy và nắp. Lưu ý là độ sâu phần đáy (base depth) phải để giá trị âm. Chiều cao tối thiểu của hộp khoảng 14mm.

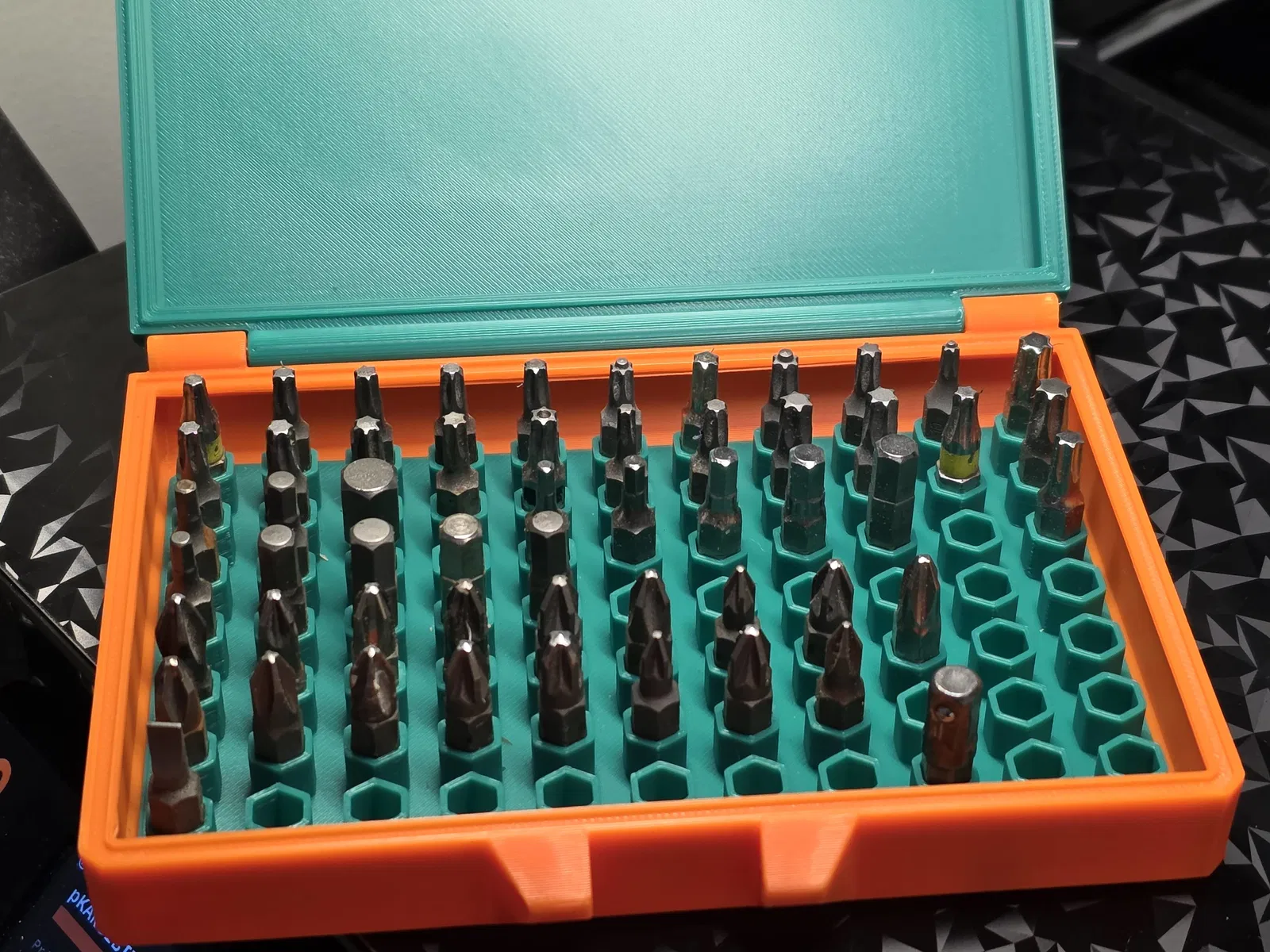

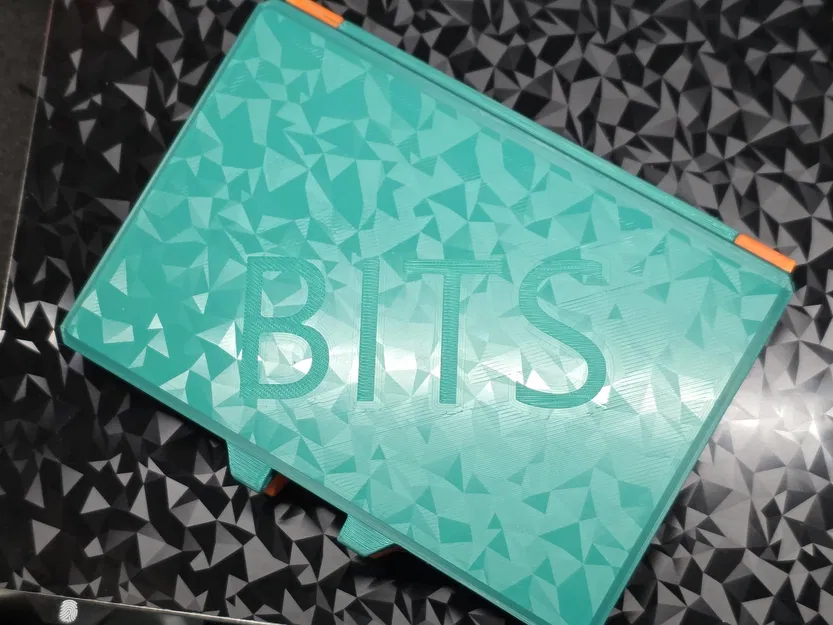

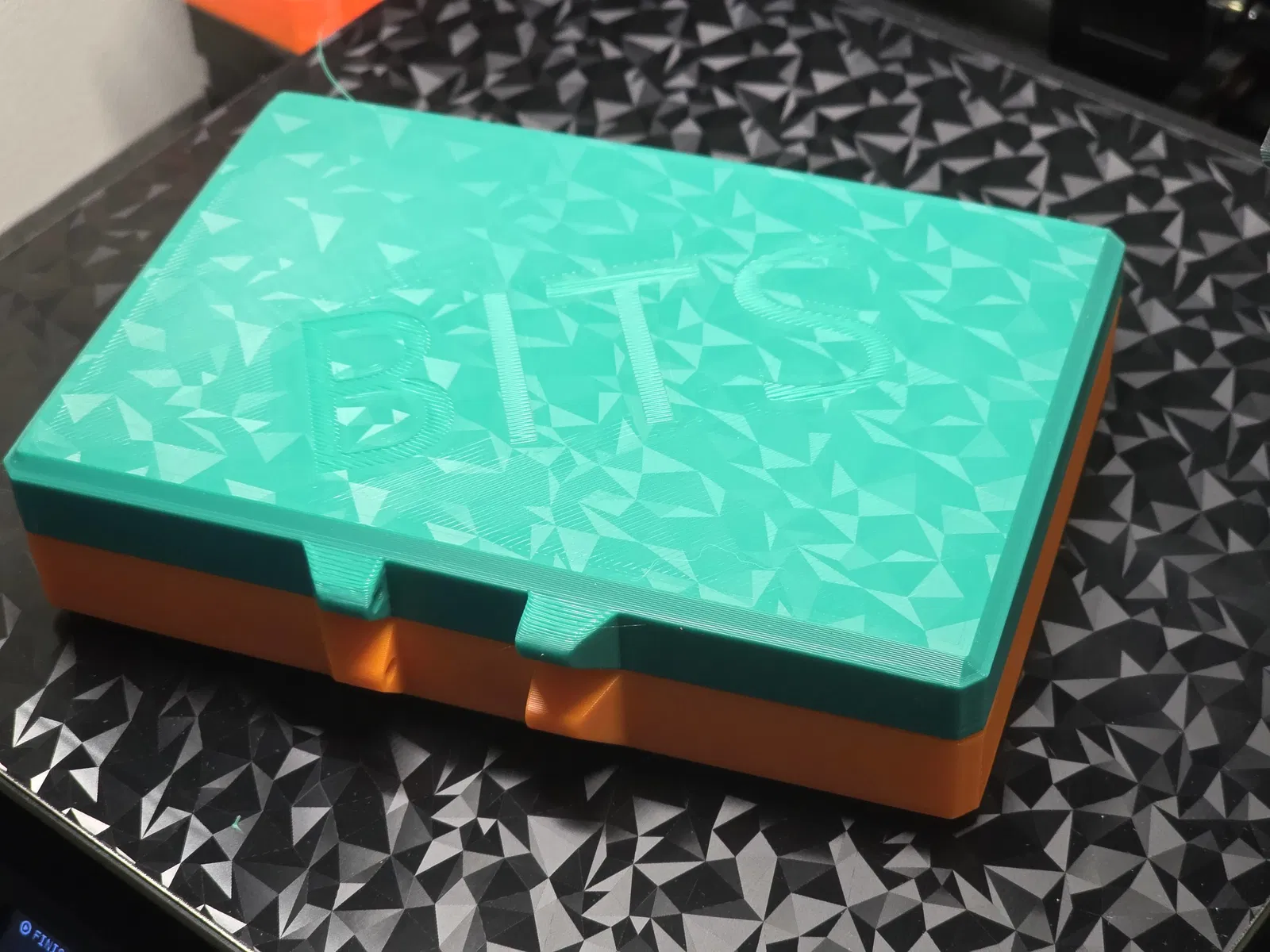

Mình có thêm một mẫu đã cấu hình sẵn với khay giữ Bits holder, thấy dùng ổn.

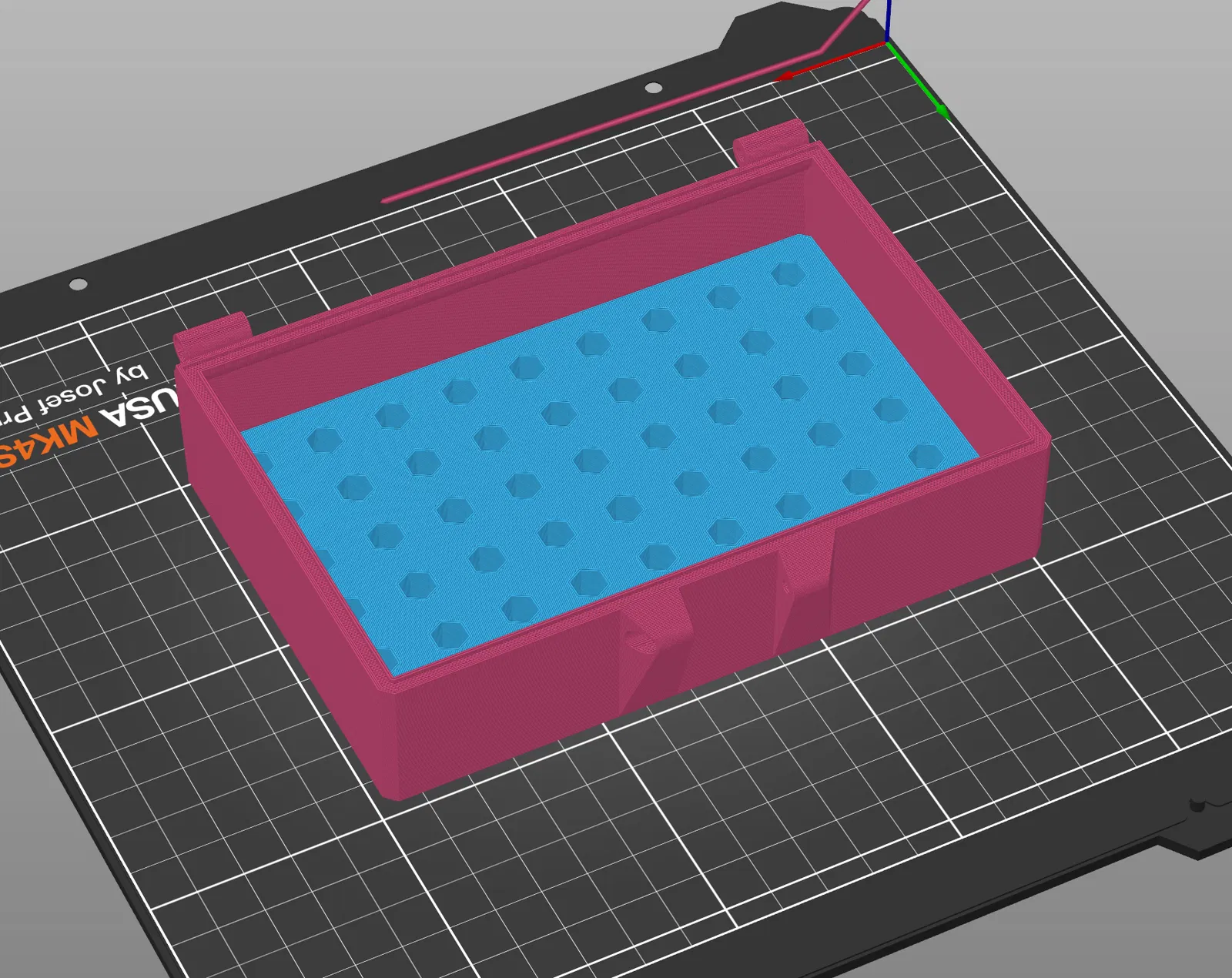

Đây là khay đựng bits (Bits tray) dạng parametric mình làm, chỉnh rất dễ và có thể setup trong các hộp này bằng slicer.
