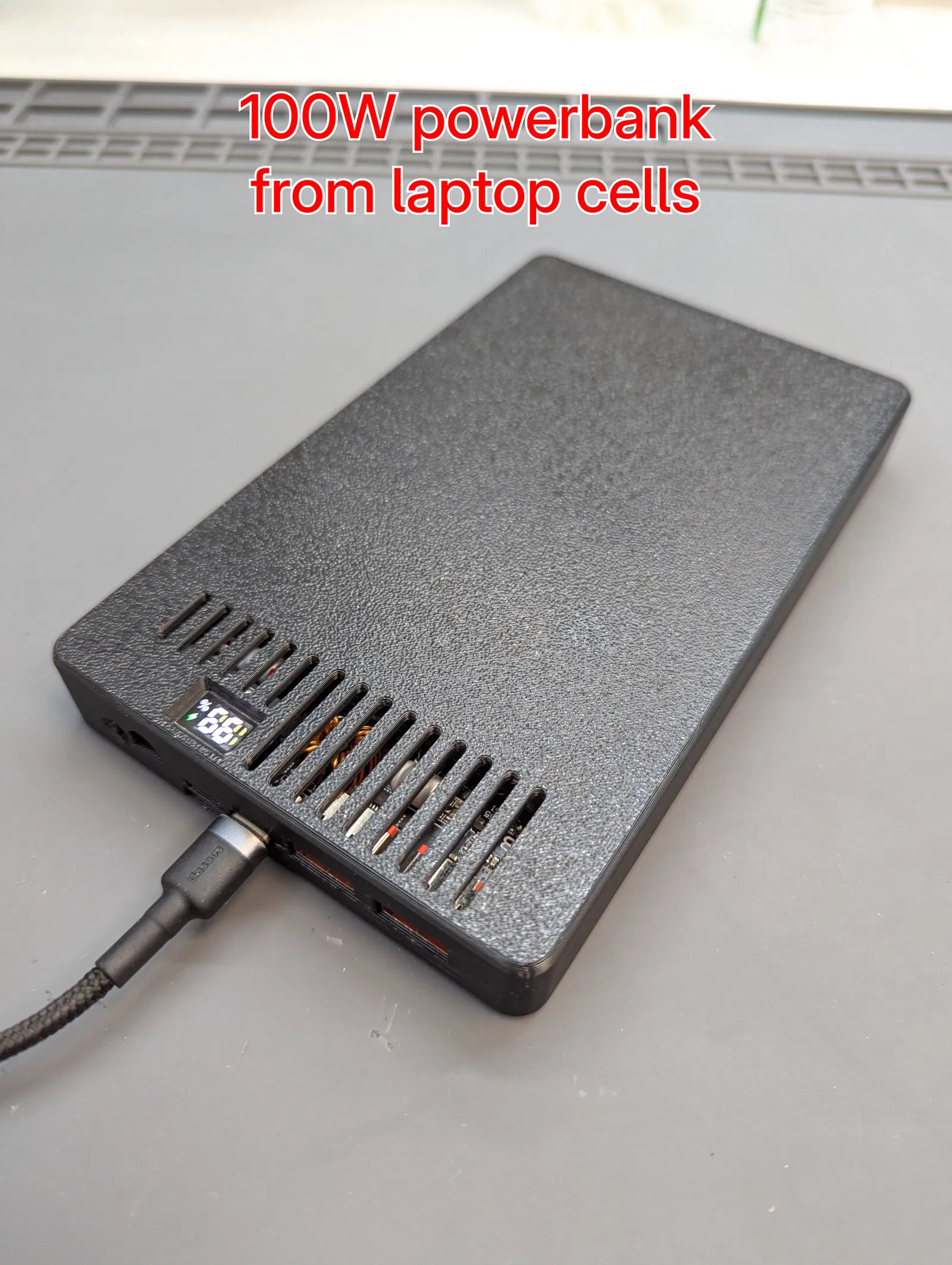

DIY pin sạc dự phòng 100W từ cell Lenovo Thinkpad
Vỏ (case) cho module powerbank 100W mua trên Aliexpress, dùng lại cell lấy từ pin Lenovo Thinkpad. Thiết kế bằng FreeCAD (kèm file nguồn), lắp bằng 3 ốc M3x12. Lưu ý an toàn khi xử lý pin li-po.
Mô tả
Mình có vài cục pin Lenovo Thinkpad bị khóa nên không còn dùng được với laptop nữa, nhưng mấy cell bên trong thì vẫn còn ngon. Mình test thử thì thấy dung lượng của tụi nó gần như ngang nhau.

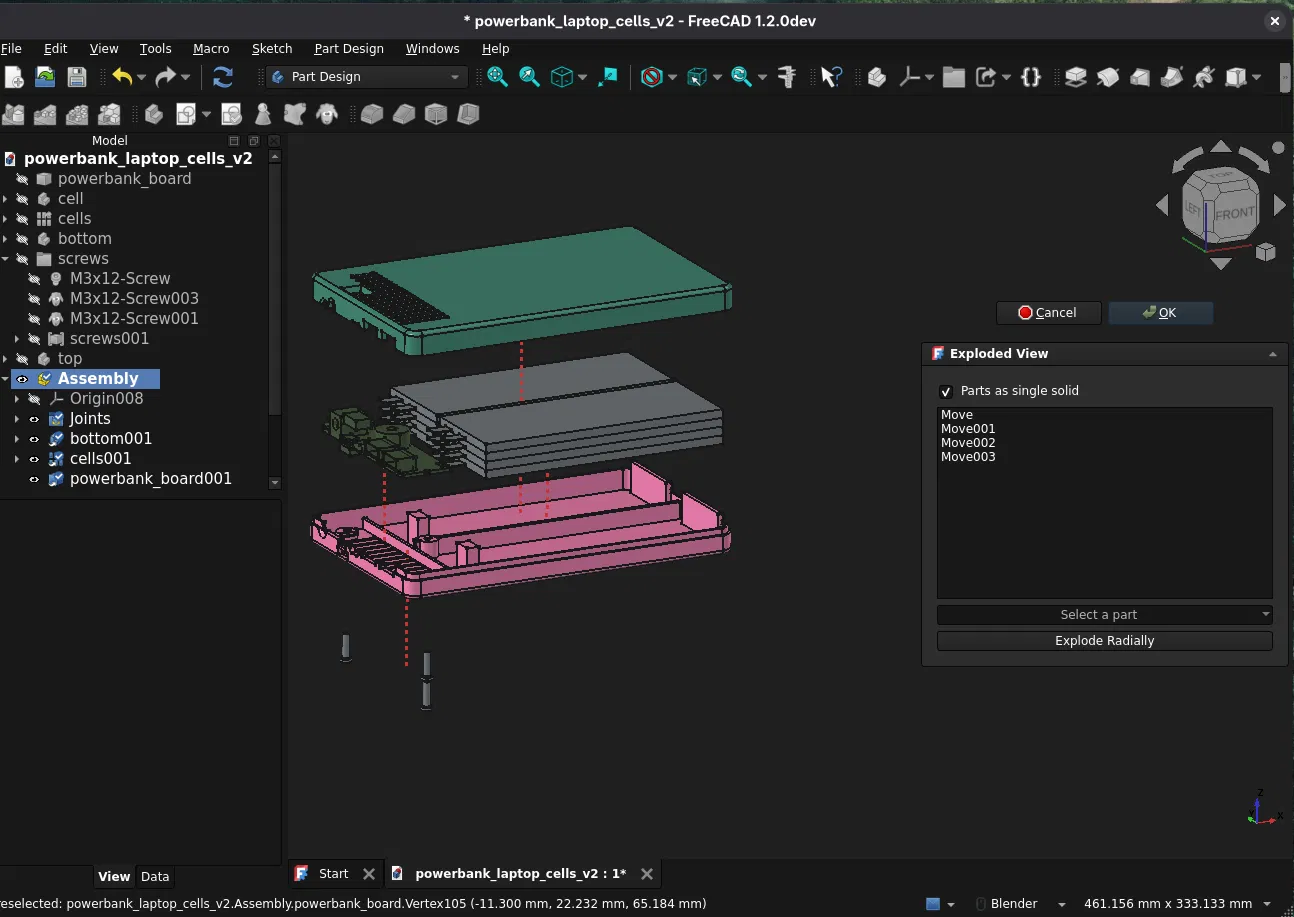

Vậy nên mình quyết định “hồi sinh” mấy cell này thành một cục powerbank. Mình mua một module powerbank mạnh trên Aliexpress, có thể xuất tối đa 100W qua cổng PowerDelivery Type-C. Rồi mình tự thiết kế vỏ bằng FreeCAD (có kèm file nguồn).

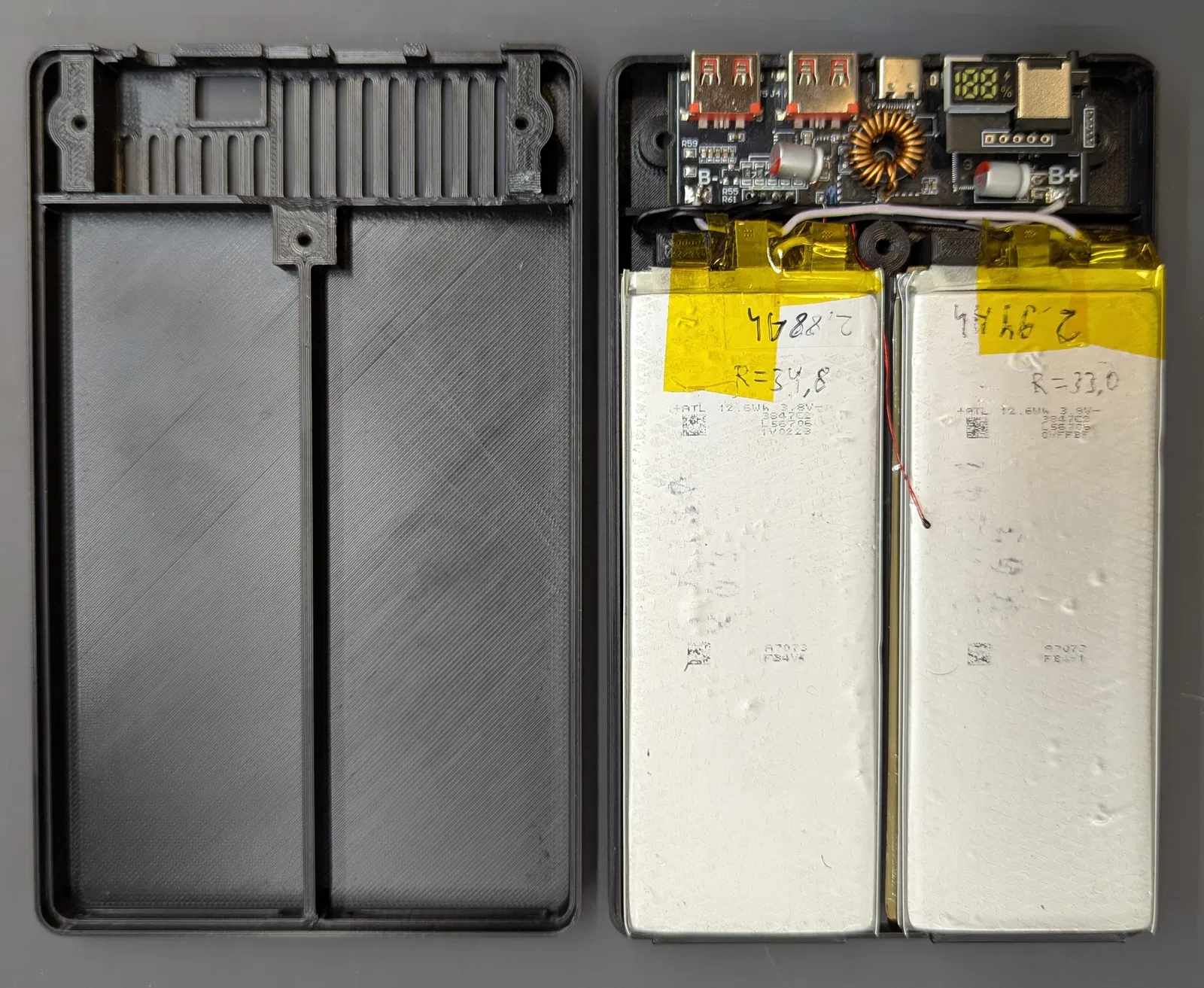

Lắp ráp cần chút kỹ năng và 3 con ốc M3x12. Cell nên được tháo ra bằng cách khò/nhả mối hàn để gỡ các tab hàn (welded tabs) khỏi board. Mấy tab này giúp hàn dây vào cell được; nếu không có tab thì thiếc sẽ không bám lên cực của cell.
Cảnh báo: pin li-po rất nguy hiểm nếu xử lý sai. Làm hoàn toàn tự chịu rủi ro.
Mình có upload một video mô tả ngắn:
