DIY Bluetooth Speaker CORE – Loa Bluetooth in 3D Print nhỏ gọn 2 driver

CORE – Loa Bluetooth in 3D print với 2 driver

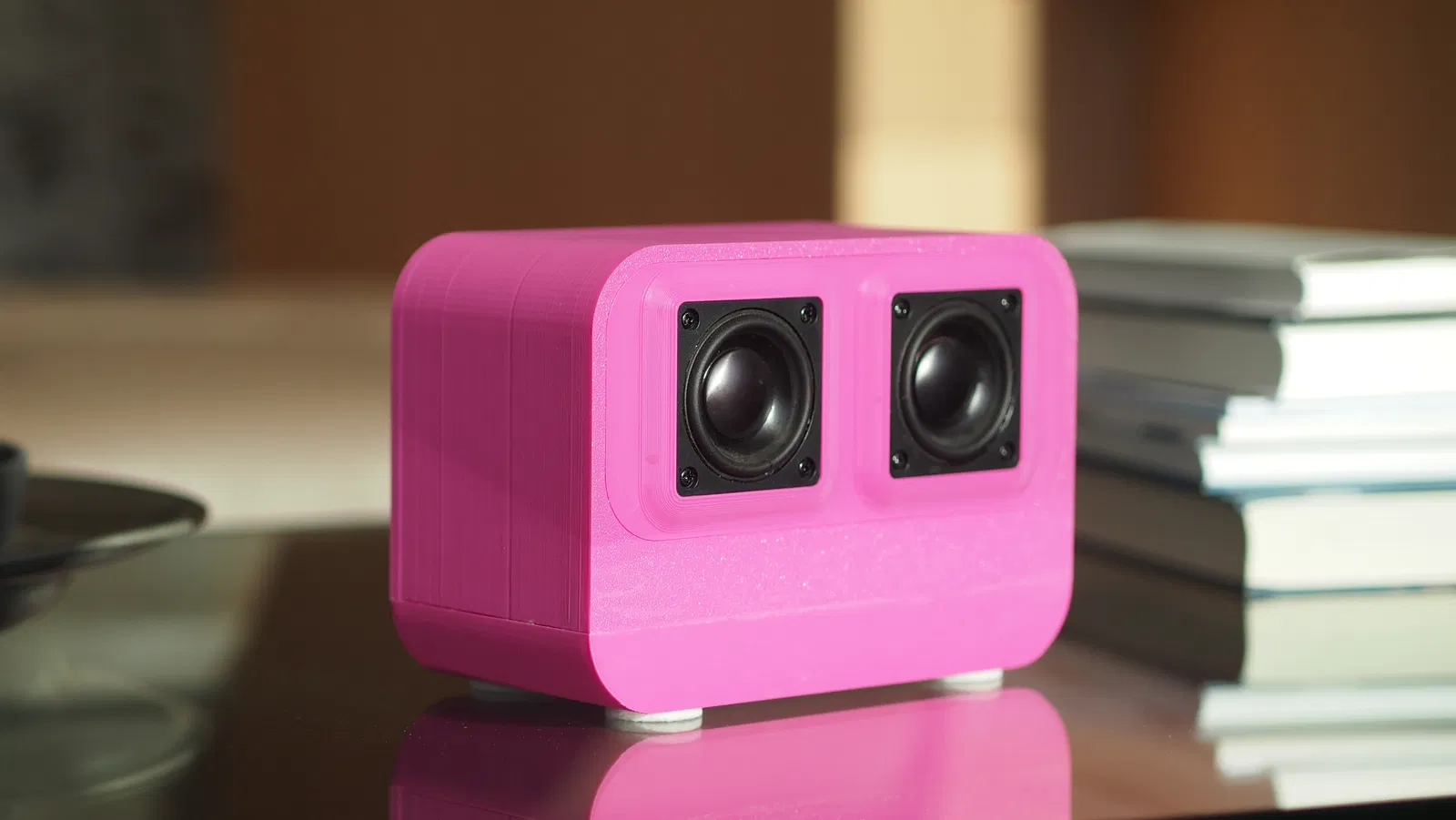

Mẫu loa nhỏ gọn này dùng hai driver full-range Dayton Audio DMA58-4 để cho ra âm thanh bất ngờ là mạnh và rõ dù thùng loa rất nhỏ. Vỏ loa được in 3D hoàn toàn, có hệ thống bass-reflex để xuống low sâu hơn; bên trong có amplifier và pin nên mang đi đâu cũng tiện. Dù kích thước gọn, loa vẫn cho bass chắc, mid sạch và treble rõ — hợp nghe hằng ngày khi đi ra ngoài.

BOM:

2x Dayton Audio DMA 58-4

Order Dayton Audio DMA58-4 Full-range Woofer - SoundImports

Sure Electronics 3S 18650 BCPB2 Batteryboard

Order Sure Electronics 3S 18650 Lithium Battery Charger and Balance Protection Board - BCPB2 - SoundImports

Dayton Audio KAB-215v2 2x15W Amplifier

Order Dayton Audio KAB-215v2 Amplifier module - SoundImports

3x High Quality 18650 Batteries

Samsung, Sony, etc.

16x M3x12mm self-tapping screw

100pc M1 M1.2 M1.4 M1.7 M2 M2.6 M3 M3.5 Black Steel Small Phillips Flat Countersunk Cross Round Pan Head Self-tapping Wood Screw - AliExpress 13

~60cm cable (phải chịu được 30W nên không cần dây quá dày)

Order Red/black speaker wire - SoundImports

rocker switch 15x21mm

5/20/100Pcs 2Pins KCD1 Electrical Power Boat Shape SPST ON-OFF KCD11 Rocker Switch Toggle Switch

Red 3mm LED

Diffused 3mm Led Diode Kit White Red Green Blue Yellow Orange 2V 3V Bulb Light Emitting Assortment Set Diy Arduino Pcb Circuit - AliExpress

680 Ω resistor

20PCS 2W 1% Metal Film Resistor 2W 1Ω - 4.7MΩ 1 4.7 10 47 100 200 220 300 330 470 680 910 1K 2.2K 4.7K 10K 15K 100K 470K 1M ohm - AliExpress

JST-PH Plug with wires

5/10Pairs Mini Micro JST 1.25mm / PH 2.0mm / XH 2.54mm Pitch 2 Pin Male Female Plug Connector With Wire Cables - AliExpress 13

5.5x2.1mm DC 099 Power Jack

5PCS/LOT DC099 5.5 mm x 2.1mm DC Power Jack Socket Female Panel Mount Connector Metal DC-099 Open Hole 11MM 5.5*2.1 5.5*2.5 - AliExpress

Tổng: ~120€

Hướng dẫn lắp ráp

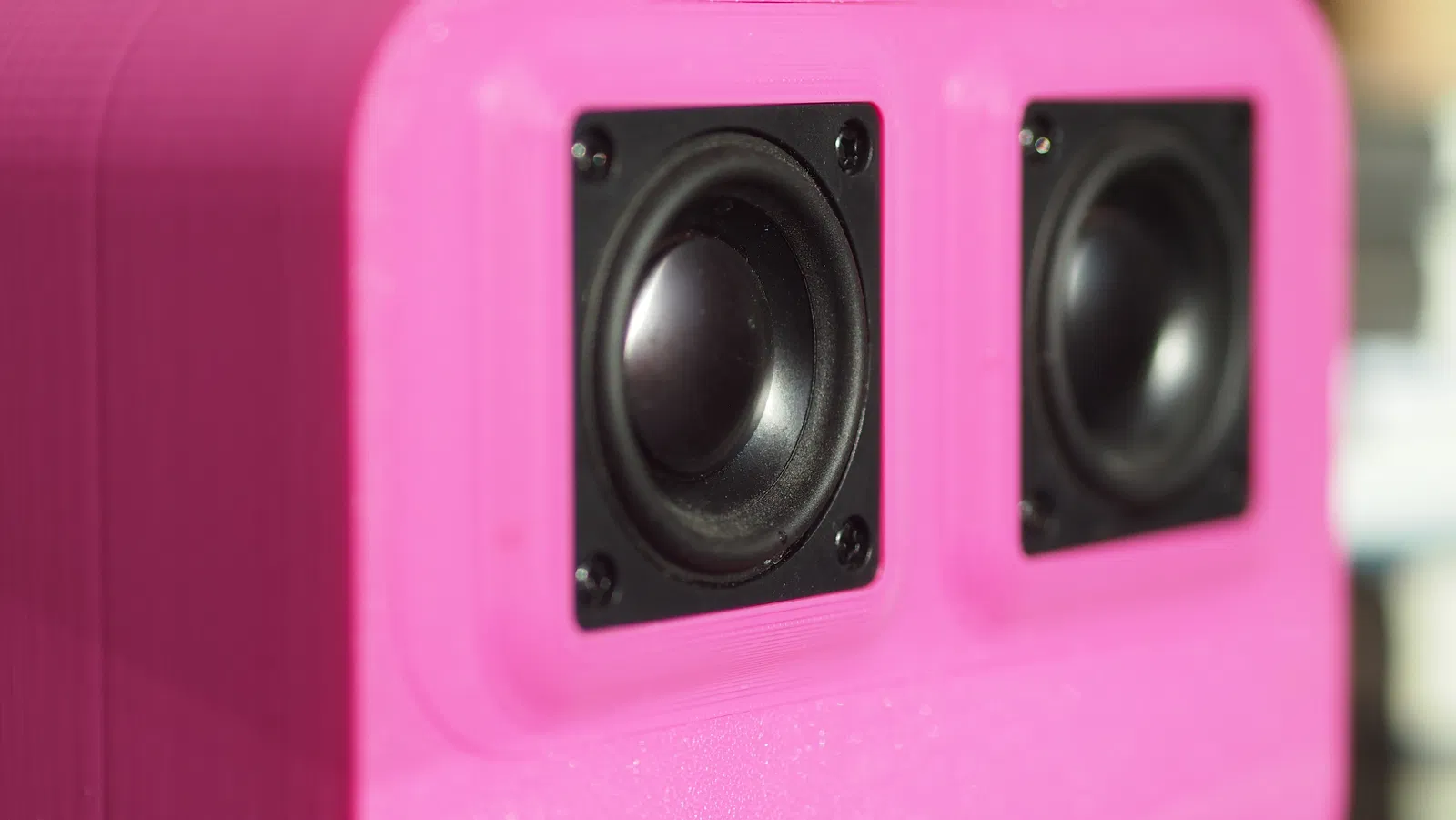

1. Bắt vít 2 driver vào tấm mặt trước.
2. Hàn dây ~20 cm vào mỗi driver (nhớ đúng cực và đúng phase!).
3. Luồn dây qua các lỗ đi dây trên từng nửa của phần vỏ (thùng loa 2 mảnh).
4. Dán tấm mặt trước vào thân loa, dùng đủ keo để mối ghép kín hoàn toàn (airtight).
5. Trám kín các lỗ đi dây bằng keo để đảm bảo kín khí.

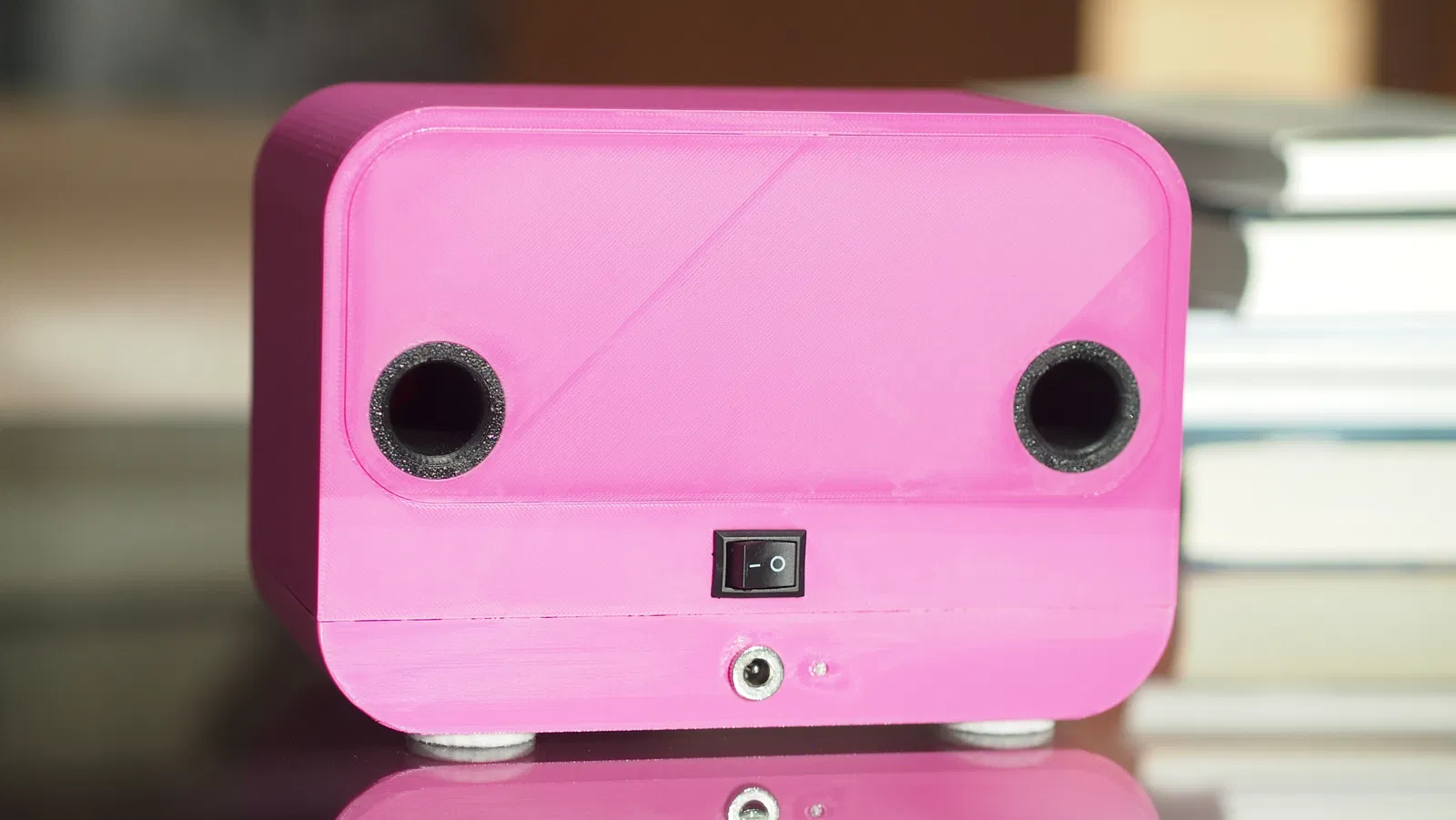

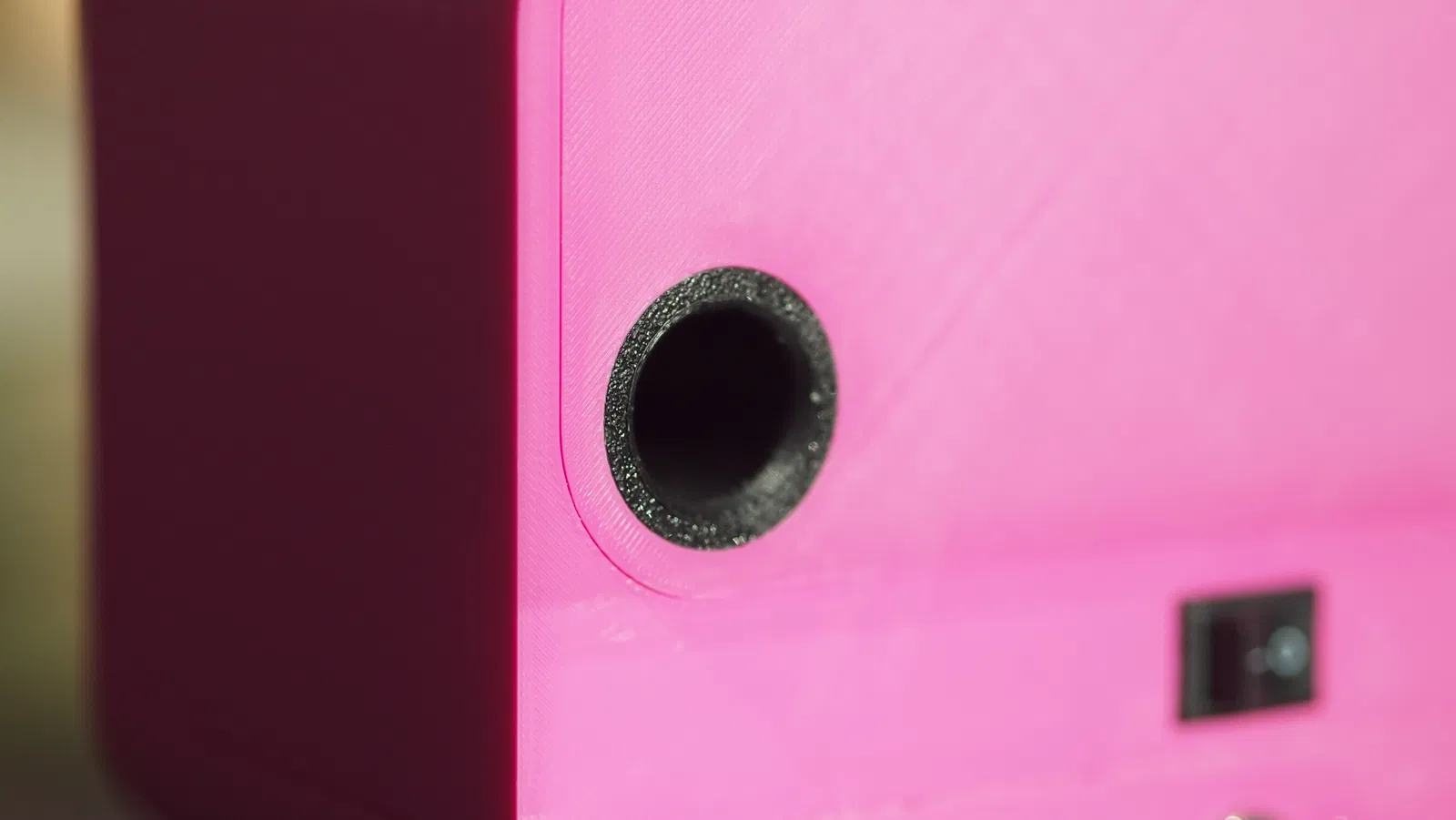

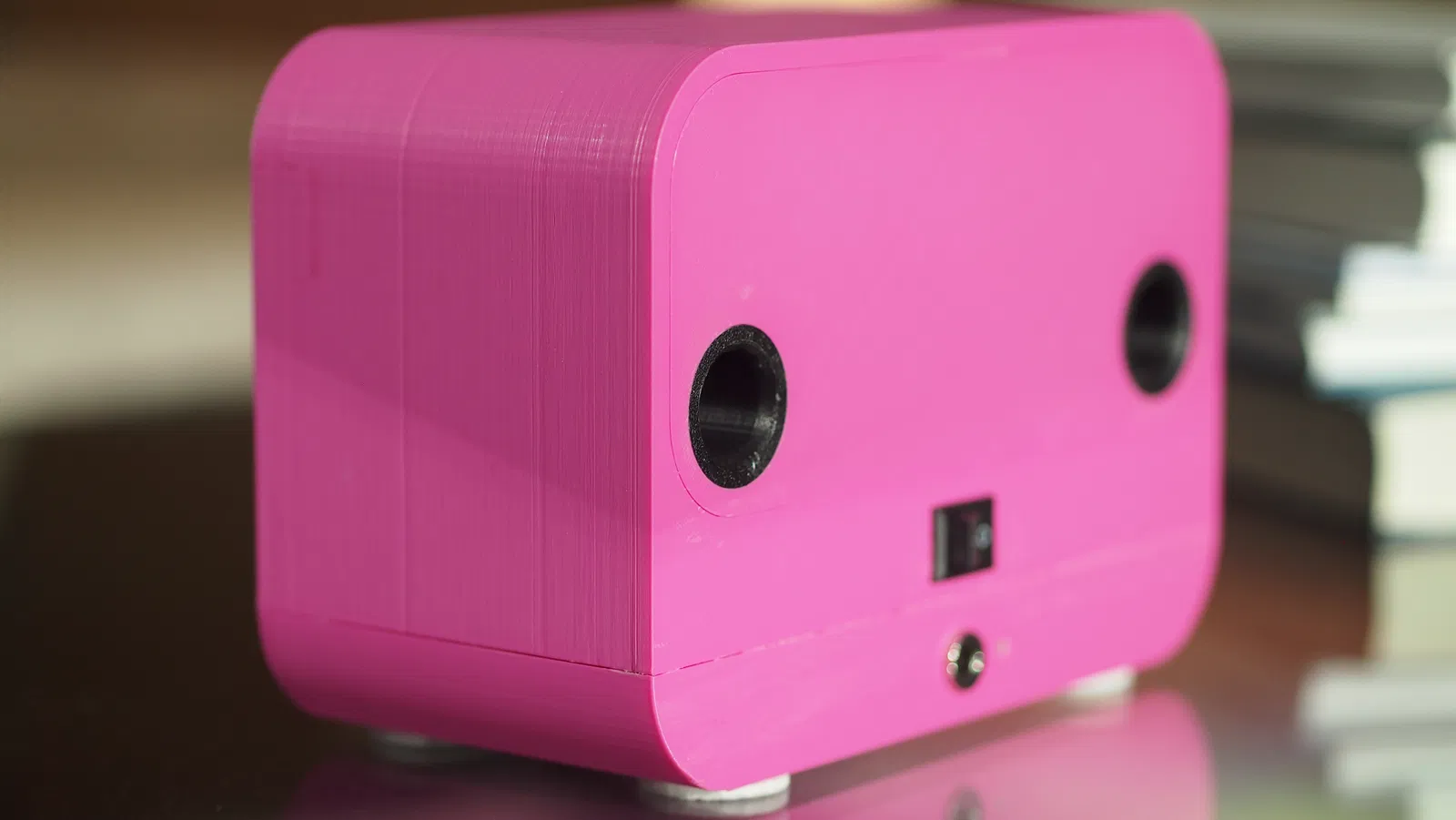

6. Dán 2 ống bass-reflex đã in vào tấm lưng (nhắc lại: phải kín khí).
7. Dán tấm lưng vào vỏ loa — trám/ép kín kỹ.
8. Lắp pin vào battery board. Sau đó bắt vít amplifier board và battery board lên phần mount.
  • Battery board = spacer dài
  • Amplifier board = spacer ngắn
9. Hàn dây loa vào ngõ ra của amp
  • L+ → loa trái +
  • L– → loa trái –
  • Tương tự cho kênh phải
10. Dán LED sạc đỏ 3 mm vào phần Bottom, mắc nối tiếp điện trở 680 Ω, rồi hàn đầu JST-PH 2 pin (kiểm tra đúng cực) và cắm vào cổng externel charging LED trên battery board (J2).
11. Ấn công tắc nguồn vào phần Bottom.
12. Nối ngõ ra battery board (J11) → ngõ vào amplifier, đi qua công tắc ở giữa.
13. Gắn cổng sạc vào phần Bottom và bắt vít cố định. Sau đó nối cổng sạc vào ngõ vào Wago J4 của battery board (đúng cực!).
14. Dán phần Bottom vào thân chính (kín khí).
15. Sạc đầy rồi mở nhạc nghe thôi

Hình minh hoạ lấy từ PDF Batteryboard chính thức của Sure Electronics
