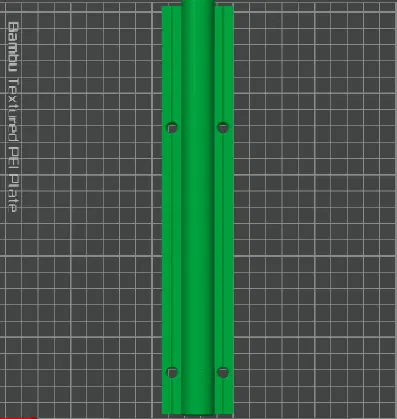

Thanh ray SBR20 in 3D (Mockup / Mẫu thử Prototyping)

Tại sao lại in một thanh rail? Rail SBR20 thật thì nặng, dài, mà cắt cũng khó. Mẫu in được này rất hợp để:

1. Dựng thử (mockup) cụm máy: Hình dung kích thước khung và vị trí linh kiện trước khi đặt mua phần cứng.

2. Test độ vừa (fit test): Kiểm tra coi bạc đạn trượt (linear bearings) in 3D hoặc block trượt tự thiết kế có khớp đúng với profile 20mm không.

3. Đạo cụ trưng bày: Dùng cho chụp hình hoặc mô hình trưng bày không cần hoạt động.

Tính năng

• Kích thước chuẩn: Mô phỏng trục 20mm và phần đế nhôm đỡ.

• Có thể nối dài: In nhiều đoạn rồi canh thẳng hàng (dùng chốt nhỏ hoặc keo) để tạo thành một đoạn track thử dài hơn.

• Lỗ bắt vít: Có sẵn pattern lỗ bắt vít khoan sẵn tiêu chuẩn như trên rail SBR thật.

Thiết lập in (Print Settings)

• Hướng in: In dựng đứng để bề mặt trục tròn mịn nhất, HOẶC in nằm ngang để cứng hơn (sẽ cần supports cho phần mặt dưới của trục).

• Layer Height: 0.16 mm hoặc 0.20 mm (Layer height thấp sẽ giúp trục tròn mịn hơn).

• Infill: 10–15% là đủ cho mockup.

• Vật liệu: PLA là lựa chọn quá ổn cho mẫu này.
