Bracket treo tường cho pannier (ống 10mm) - Pannier Wall Mounting Bracket

Model

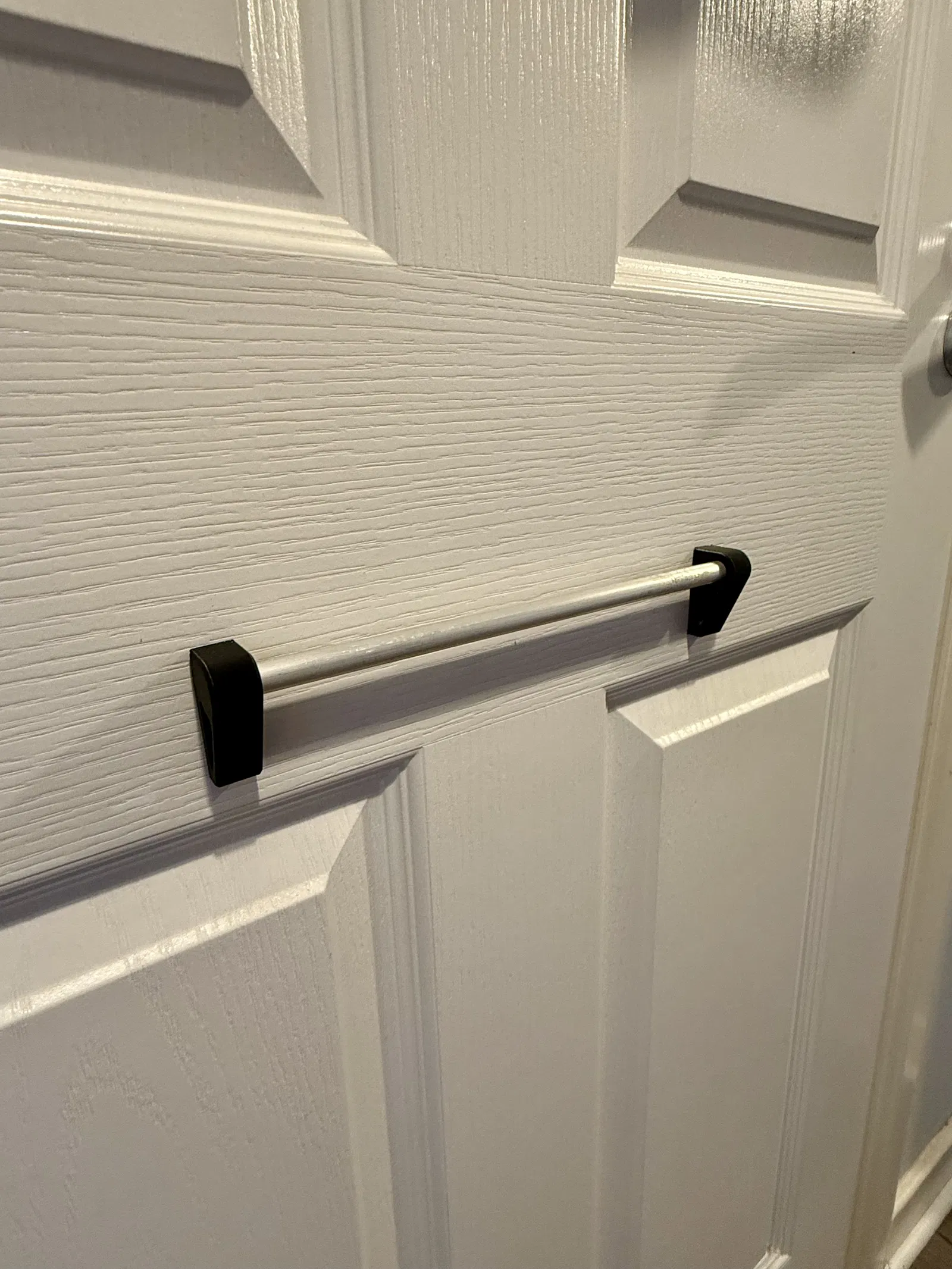

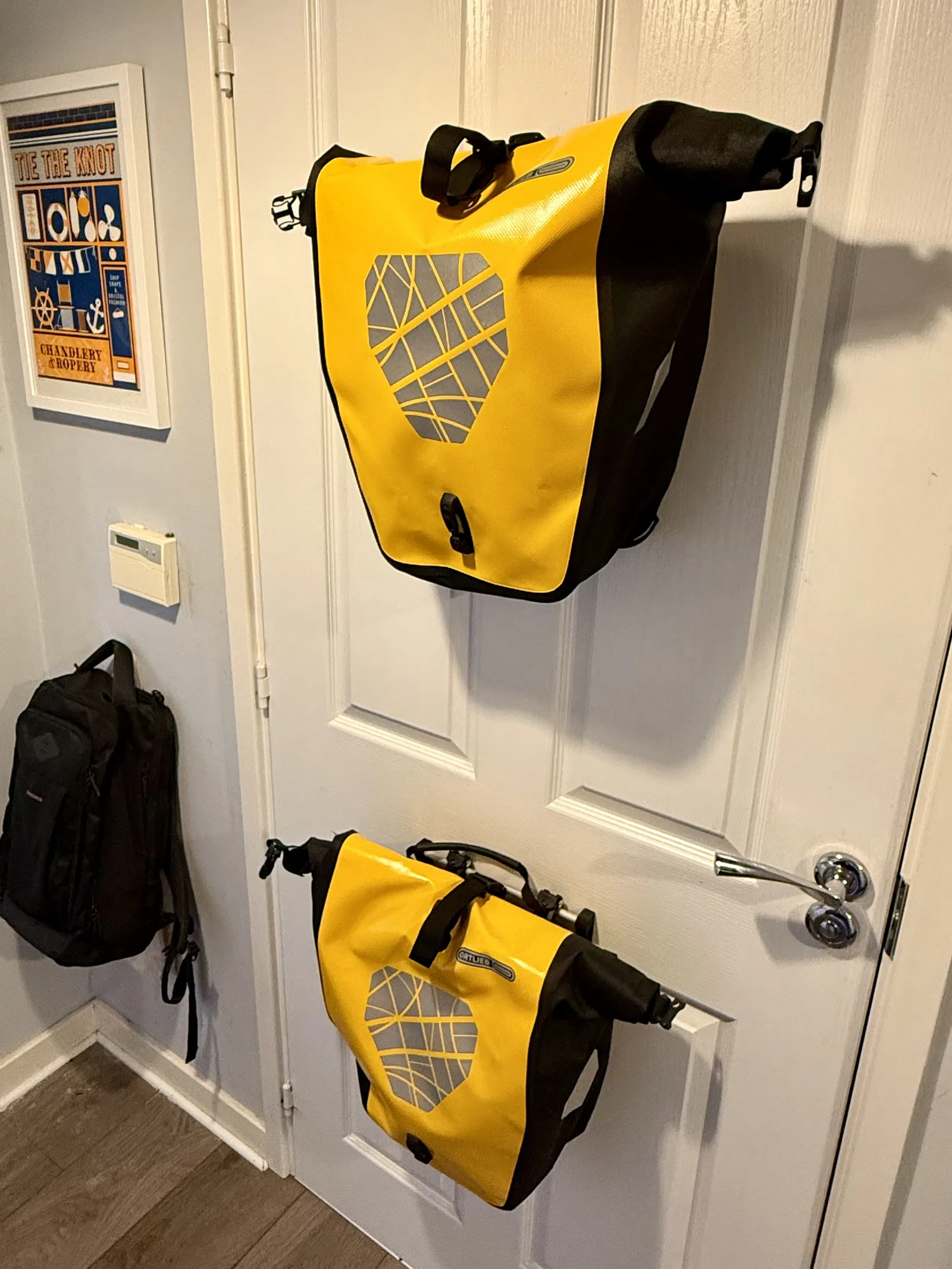

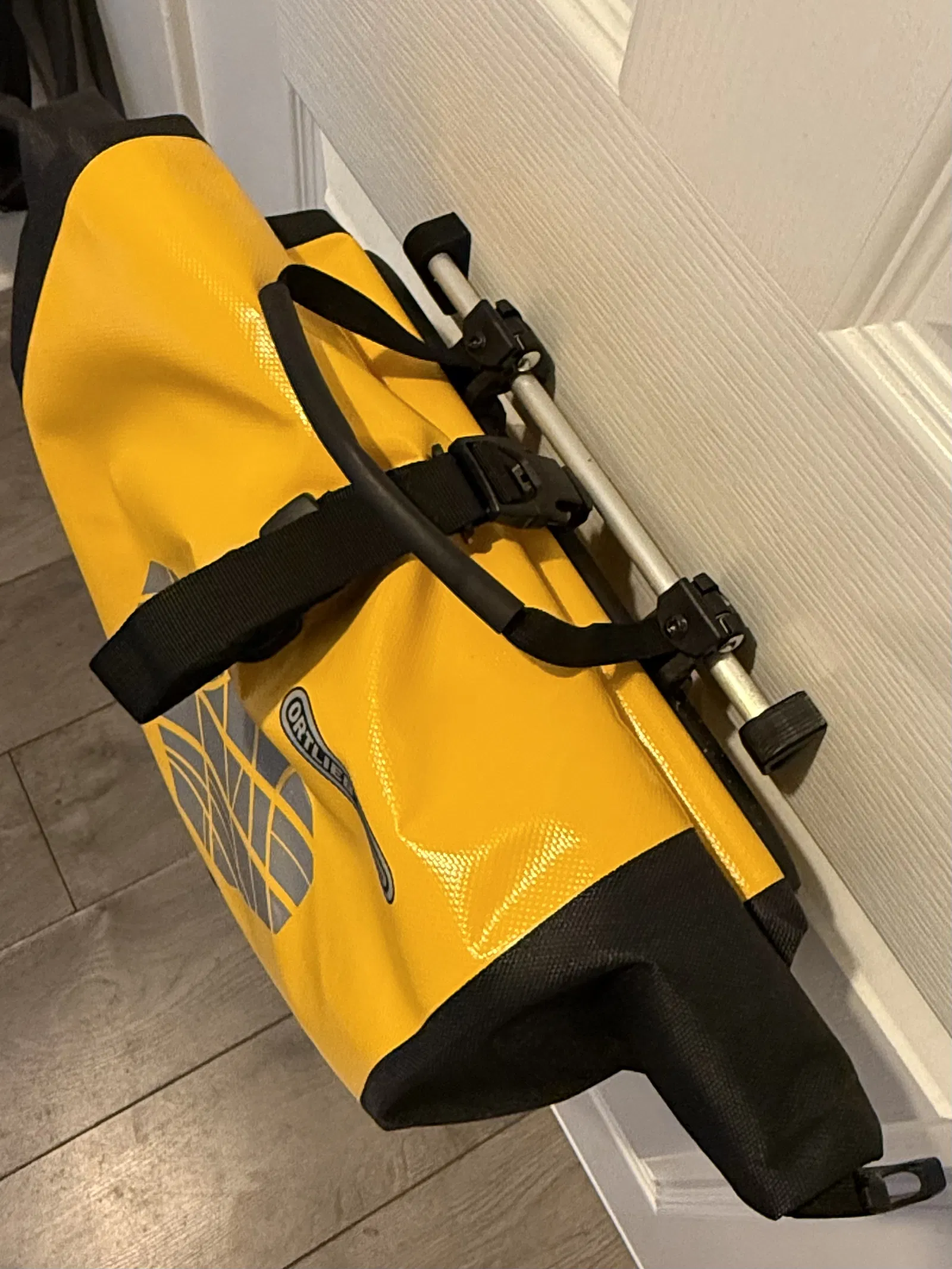

Hai đầu bracket phù hợp để gắn ống/thanh 10mm nhằm treo gọn túi pannier lên tường hoặc cửa (đã test với túi Ortleib).

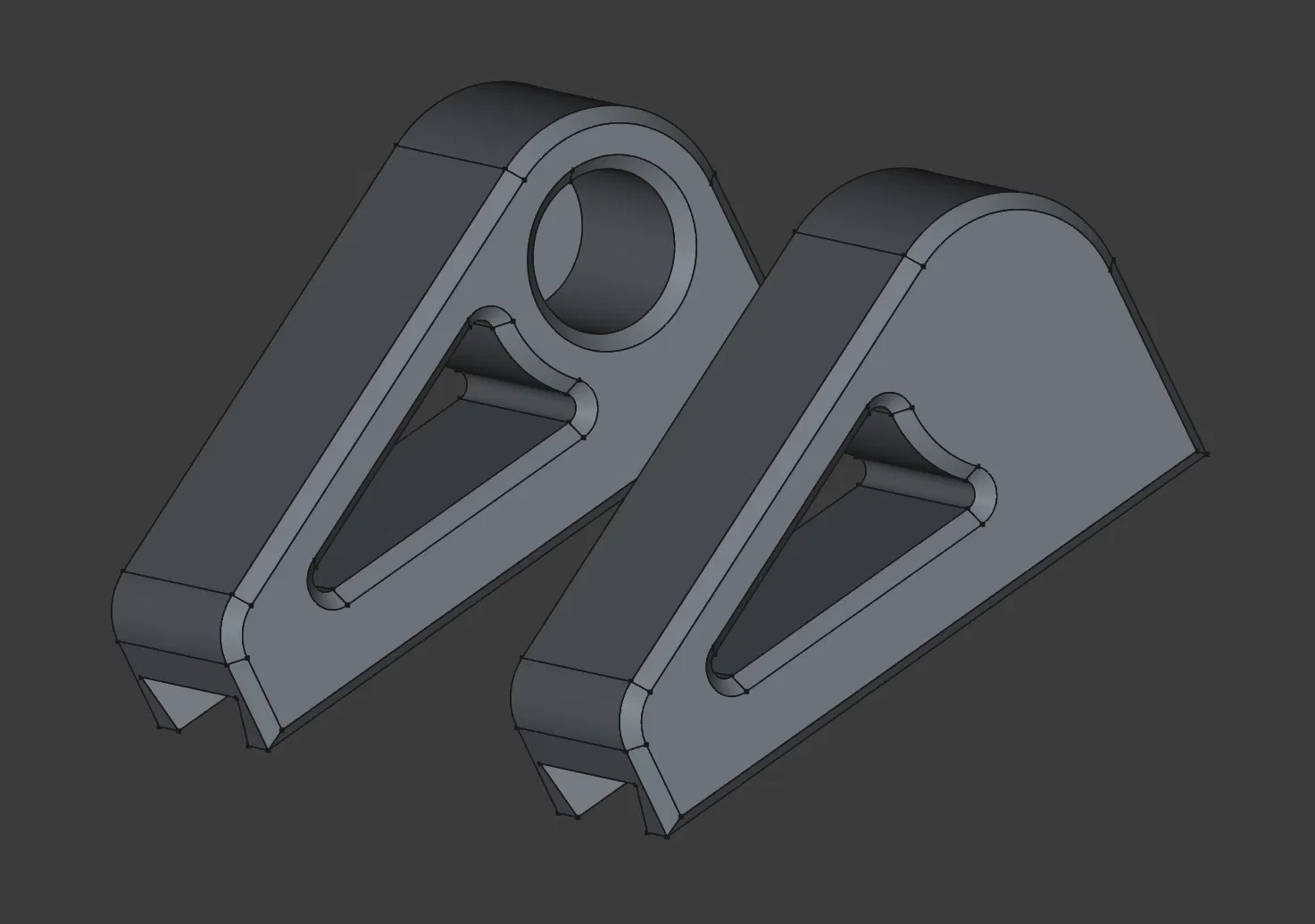

Mình tìm mấy thiết kế có sẵn mà khó kiếm được cái nào không lộ phần hardware bắt tường, hoặc (theo mình) có cạnh nhìn không đẹp, nên mình tự thiết kế cái này bằng FreeCAD (có kèm file), xem phần ảnh hưởng bên dưới.

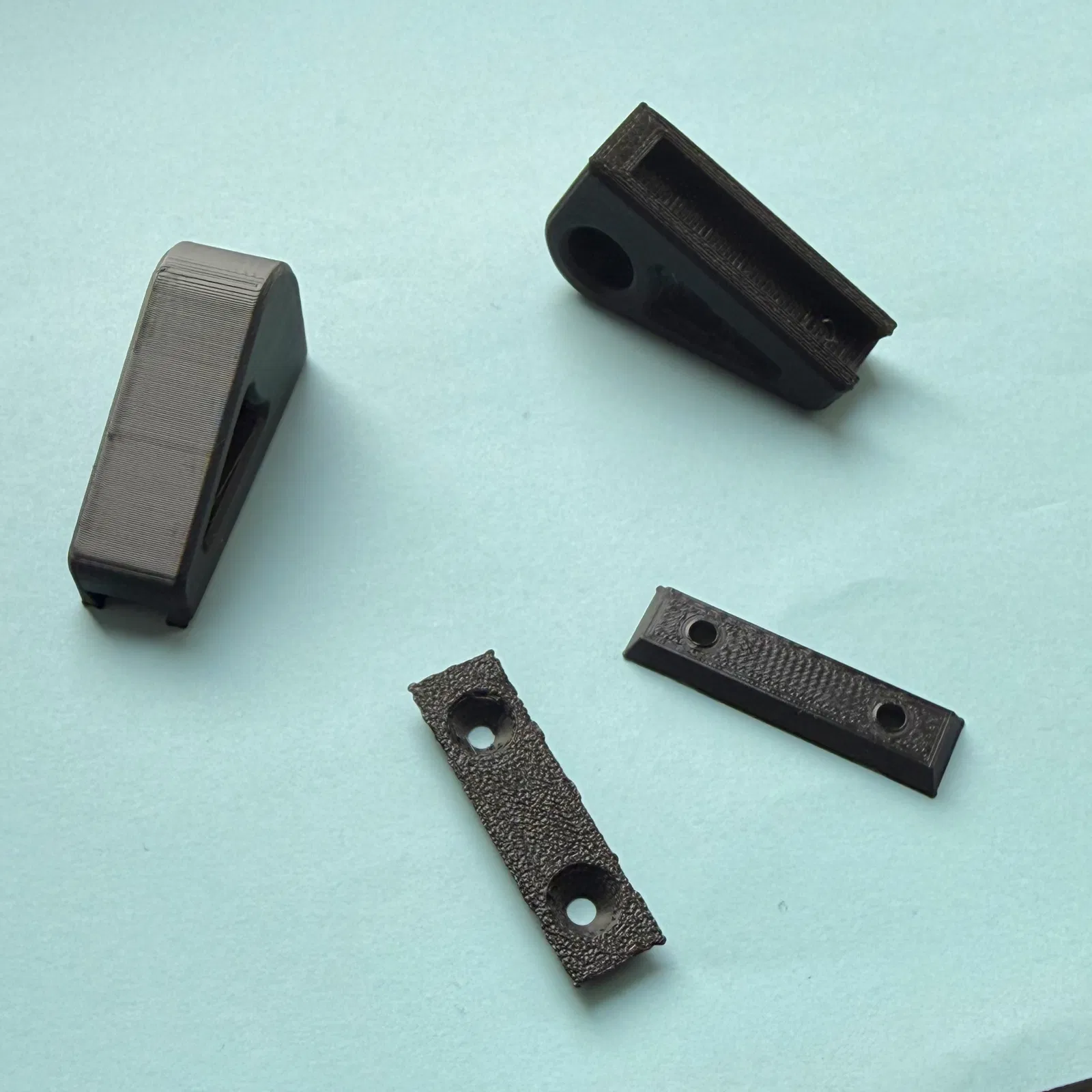

Lỗ bắt vít được vát mép (chamfer) để dùng vít countersunk.

Phần hõm đặt ống và bề mặt tiếp xúc khi lắp được canh kích thước để “dễ thở” một chút về sai số dung sai.

Printing

Mình in không cần supports, dùng PLA, đặt mặt tiếp xúc với tường úp xuống mặt bàn in, layer height 0.1mm để ra bề mặt đúng gu mình. Phần bridging với mình không thành vấn đề, nhưng mình muốn mặt được in/bridge nằm phía khuất tầm nhìn.

Influences

Thiết kế tổng thể được lấy cảm hứng từ các model sau;

Cơ chế bắt ẩn (hidden fixing) trong model này là phiên bản đơn giản hoá của cái trong model sau;
