Adapter ống PTFE Bowden cho extruder CFS K1 Max (90° straightener)
Adapter chỉnh thẳng Bowden 90° cho extruder bộ nâng cấp K1 Max CFS. Tối ưu lại kích thước để không đè vòng khí nén, giữ PTFE không bật lên, giúp nạp/đổi filament mượt hơn và giảm tải cho motor CFS.
Mô tả

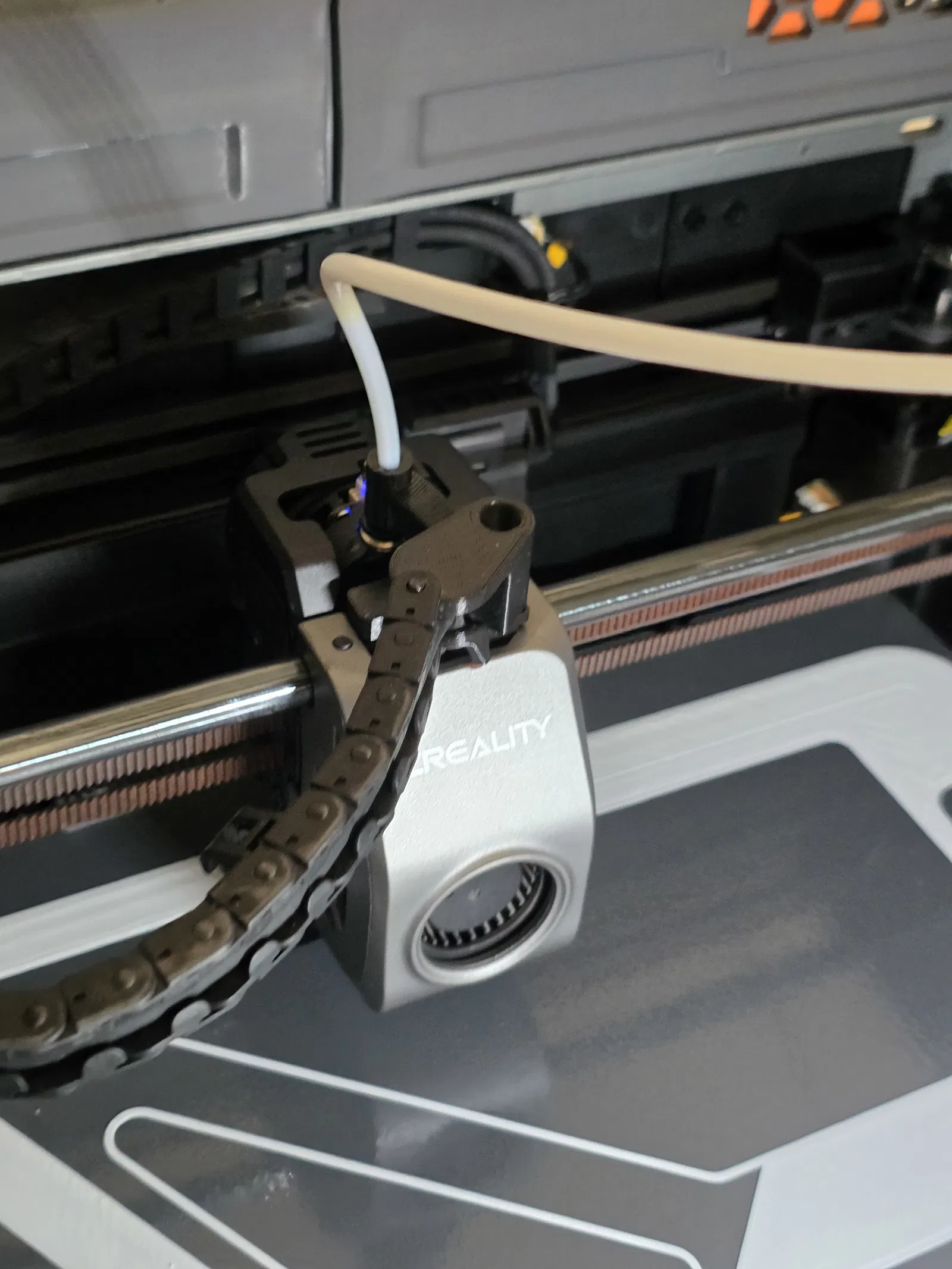

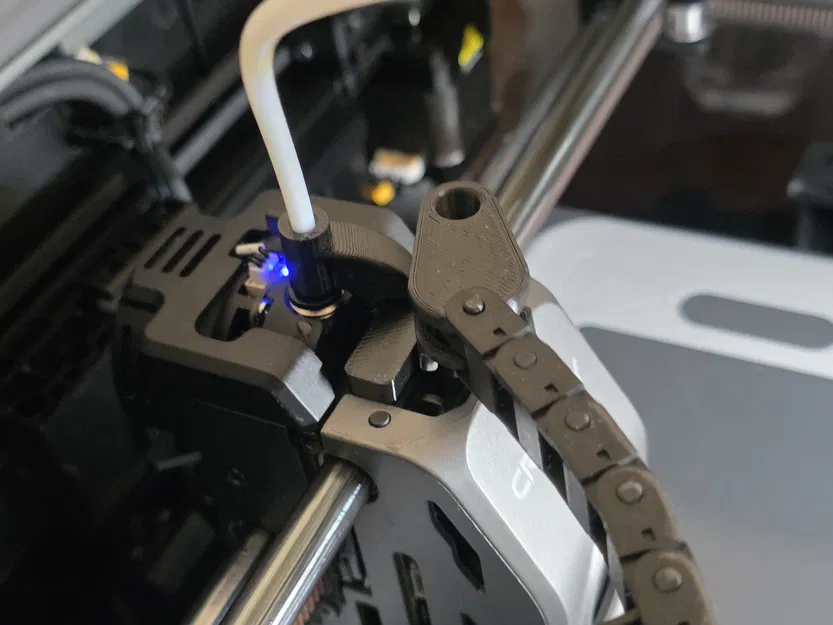

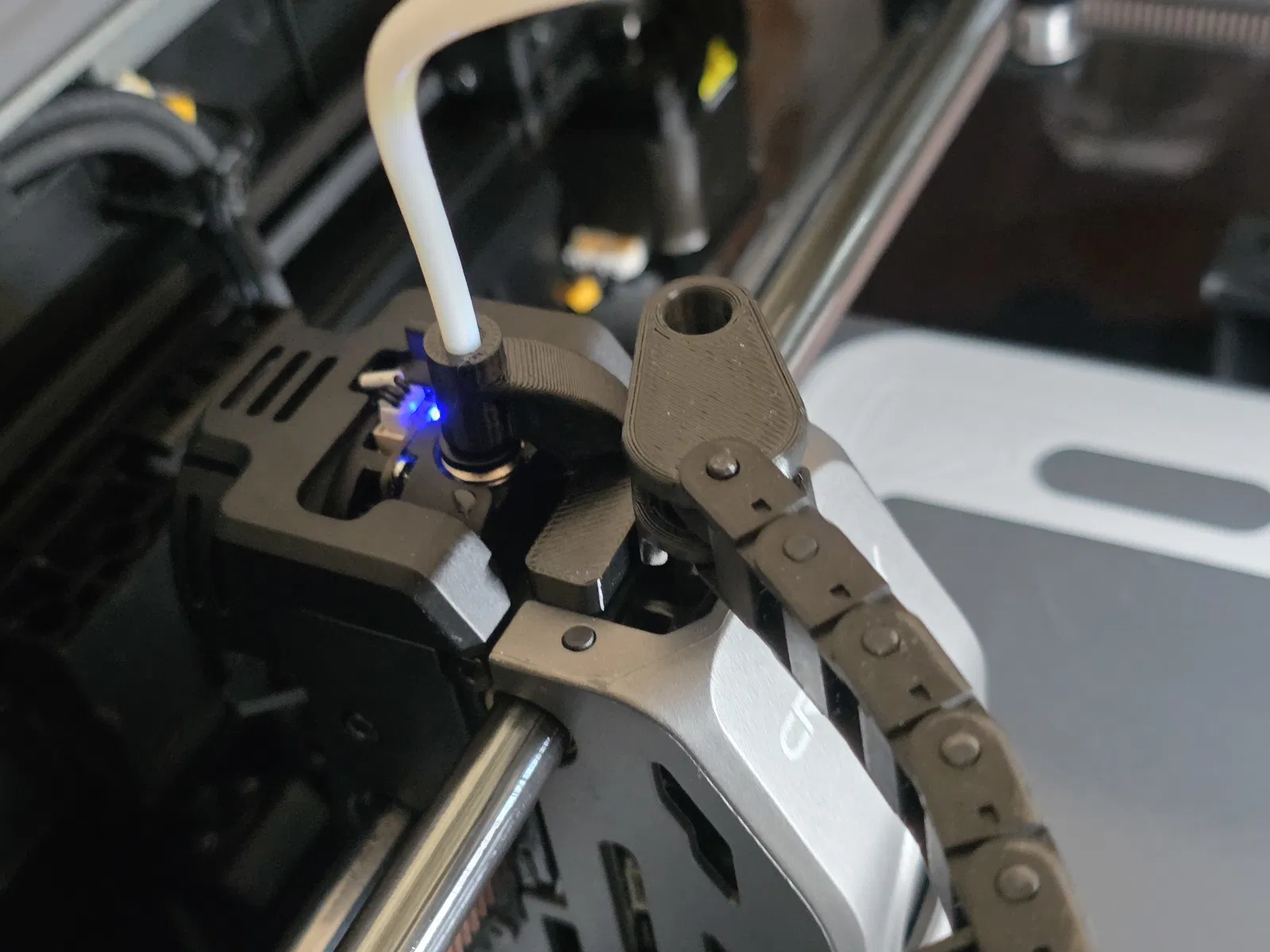

Extruder CFS cao hơn chút so với extruder zin. File STL gốc sẽ đè vào vòng khí nén (pneumatic ring) khi siết chặt xích cáp (cable chain), làm ống PTFE bị bật lên. Nên mình cắt bớt phần đáy của ngàm giữ ống 2mm, và tăng chiều dài phần trên thêm 3mm. Nhờ vậy nó không còn đẩy vòng khí nén xuống và PTFE đứng yên đúng vị trí, trong khi phần trên giúp sợi filament đi vào extruder dễ hơn mà không cần máy phải di chuyển để canh thẳng filament. Mình hết hẳn lỗi khi đổi filament và thời gian đổi filament cũng nhanh hơn. Ngoài ra còn giảm lực căng lên motor CFS và hạn chế đầu nối khí nén (pneumatic connector) bị bung ra do lực thẳng đứng tác động.
