ICOM-735 Speaker Deflactor – Tấm hướng âm loa cho Icom IC-735

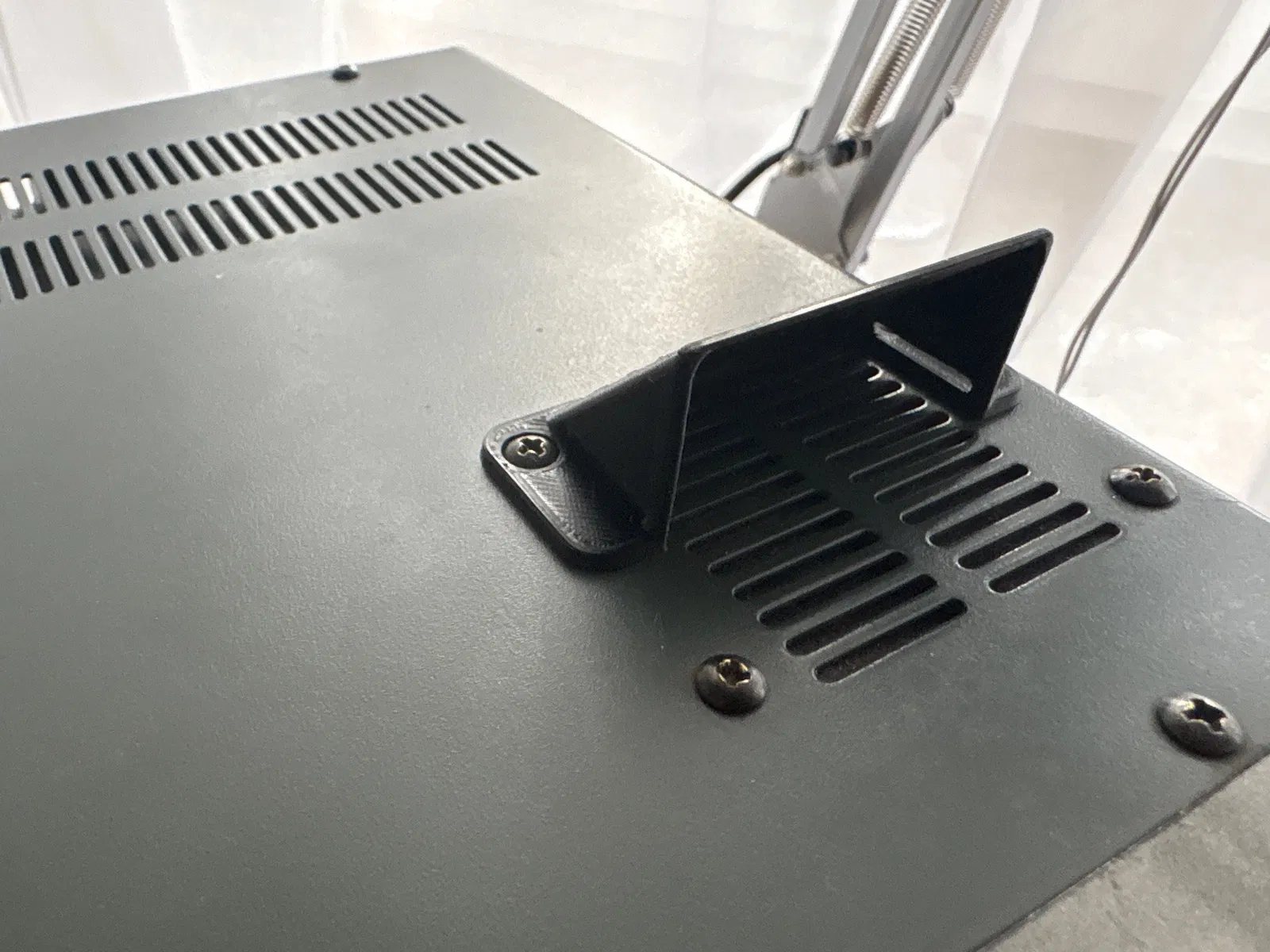

File STL này chứa mô hình 3D của một acoustic deflector (tấm hướng âm) thiết kế cho loa trong của máy thu phát Icom IC-735. Mục đích của deflector là giúp âm thanh tỏa đều hơn, giảm hiện tượng dải cao phát thẳng (high-frequency beaming), và hạn chế cộng hưởng của vỏ máy.

Hình học được thiết kế với các cạnh bo tròn và chuyển tiếp có fillet để tránh phản xạ âm không mong muốn và cải thiện luồng không khí quanh bề mặt loa. Tất cả mép ngoài và mép trong đều được làm mượt nhằm giảm hiệu ứng nhiễu xạ và loại bỏ các điểm cộng hưởng sắc.

Deflector có một khe cắt chống cộng hưởng (anti-resonance cutout) riêng, đặt vị trí để phá vỡ sóng đứng bên trong khoang loa. Khe này giúp giảm hiện tượng “nhuộm” âm ở dải mid và cải thiện độ rõ tổng thể khi vận hành.

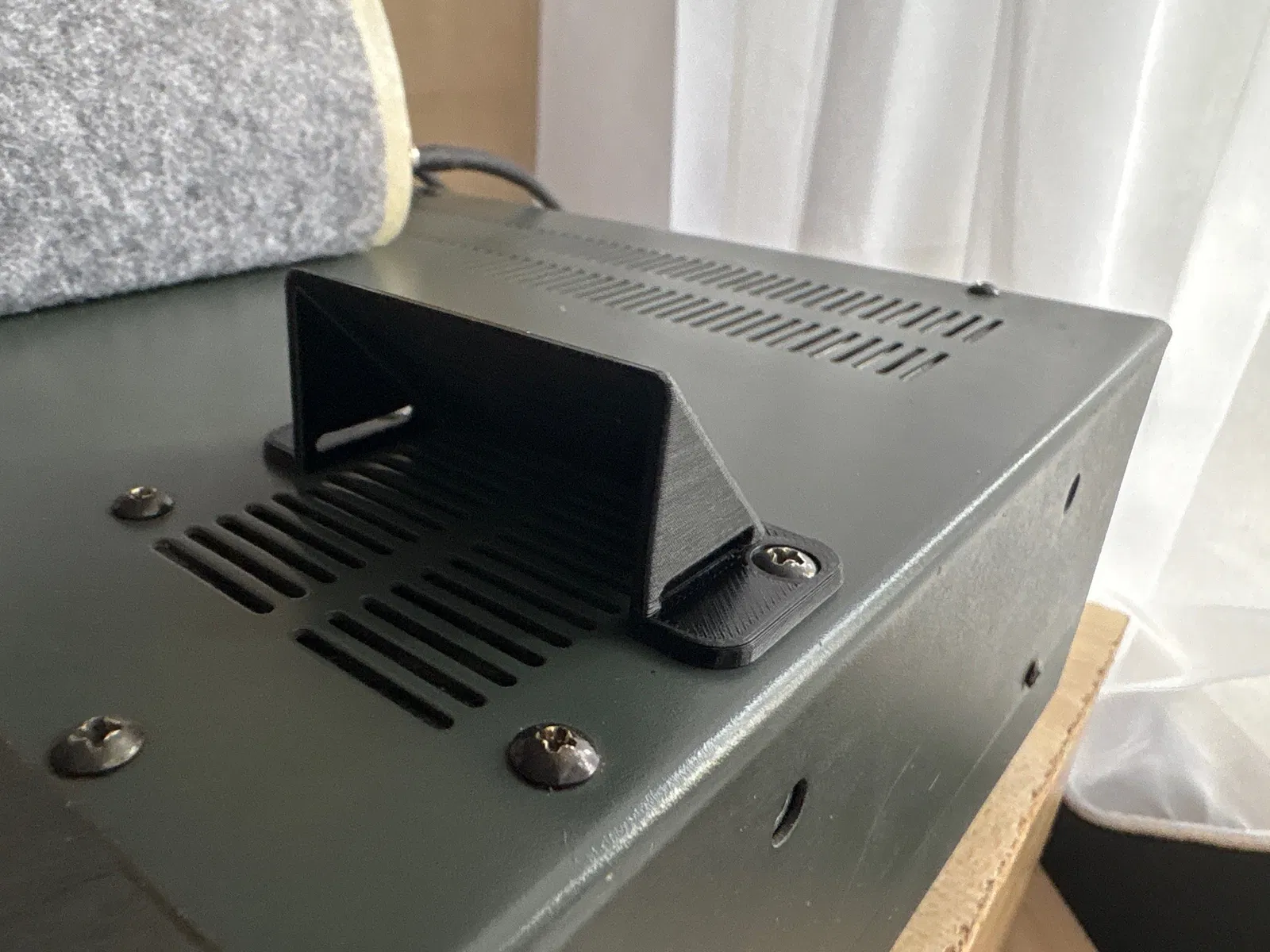

Bề mặt hướng âm chính được thiết kế với góc nghiêng khoảng 45 độ, dẫn năng lượng âm ra ngoài và hơi hướng lên phía người vận hành. Nhờ đó cảm giác âm lượng và độ rõ lời thoại tốt hơn, nhất là khi đặt máy radio thấp hơn tầm tai.

Hai bên vách có các khe thông gió nhỏ (khoảng 2–3 mm) để cho phép rò âm có kiểm soát và tránh tích áp phía sau deflector. Ở những chỗ phù hợp, các mép cắt bên trong cũng được bo nhẹ để giữ đặc tính âm học ổn định.

Mẫu này được tối ưu cho in 3D FDM không cần support nếu in theo đúng hướng khuyến nghị.

Thông số in khuyến nghị thường dùng:

• Layer height: 0.2 mm

• Infill: 20–30%

• Material: PLA hoặc PETG

• Nozzle: 0.4 mm

Thiết kế ưu tiên hiệu năng âm học nhưng vẫn giữ cấu trúc đơn giản và đảm bảo độ ổn định, dễ in.
