Hub bánh xe và lốp cho xe RC/Robot (Wheel Hub and Tires)

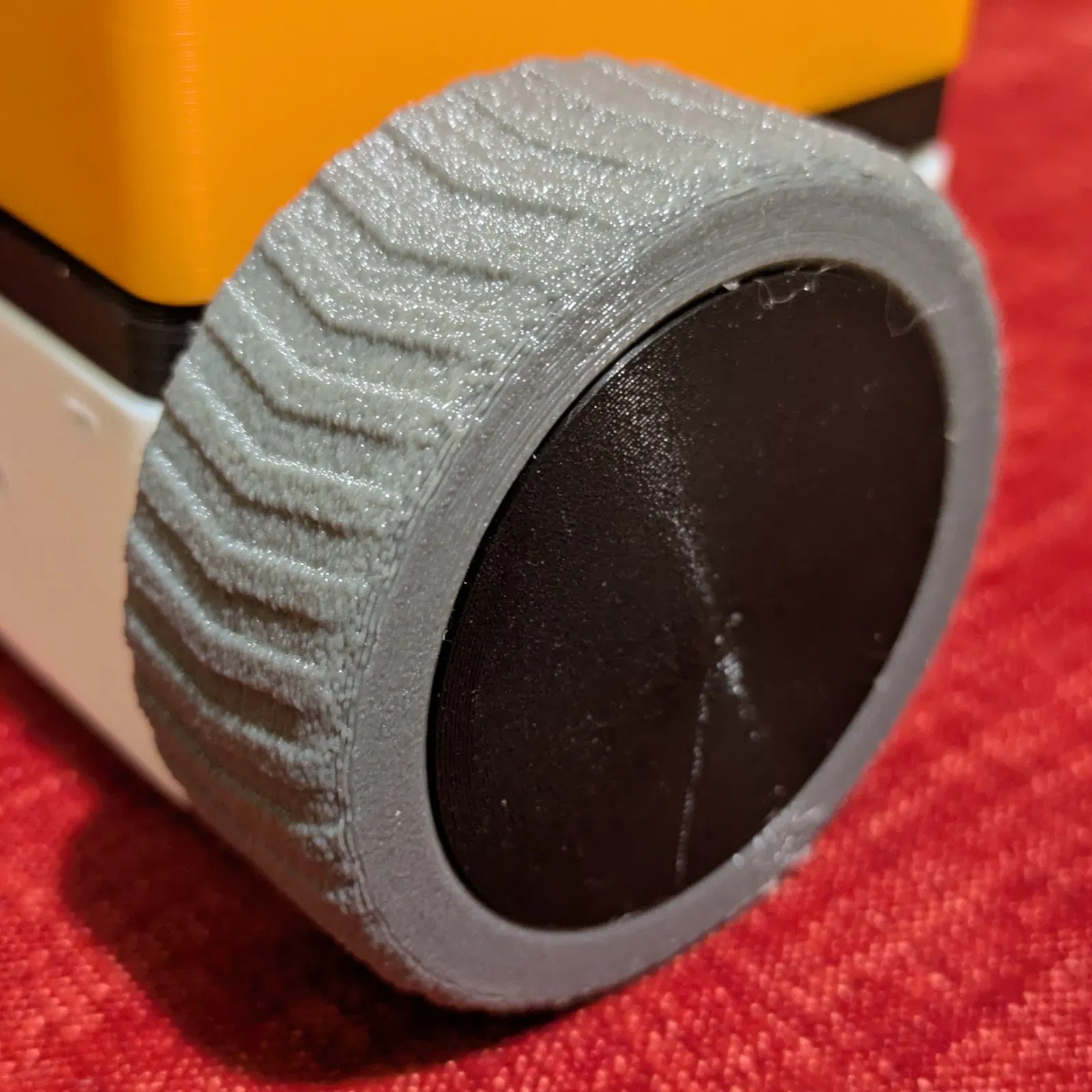

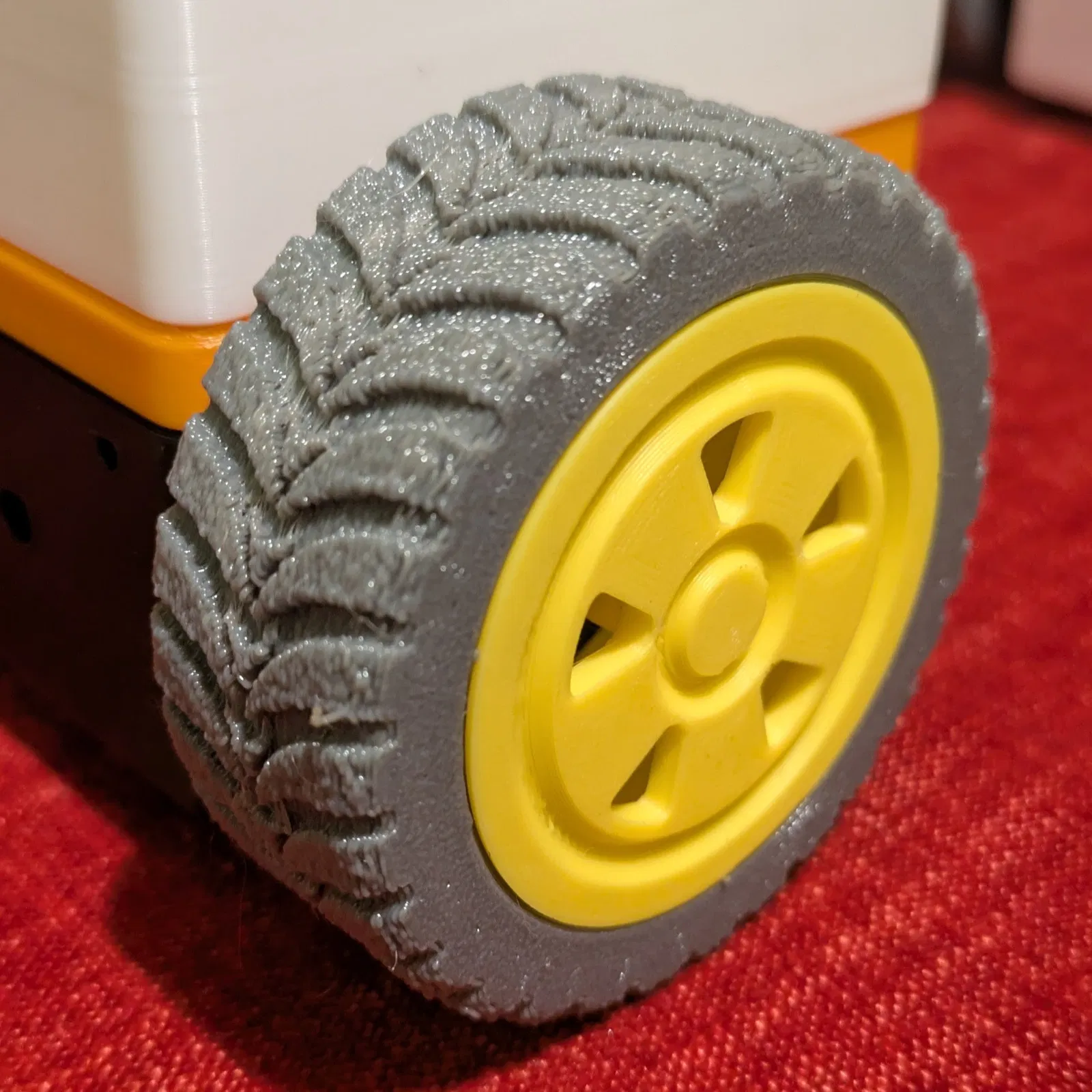

Bộ wheel hubs và tires (mỗi loại 2 thiết kế) dành cho Dual shaft DC mini motors hay dùng trong xe RC và robot. Lốp in TPU, bánh in PLA; hai phần interchangeable và đều không cần support.
Mô tả

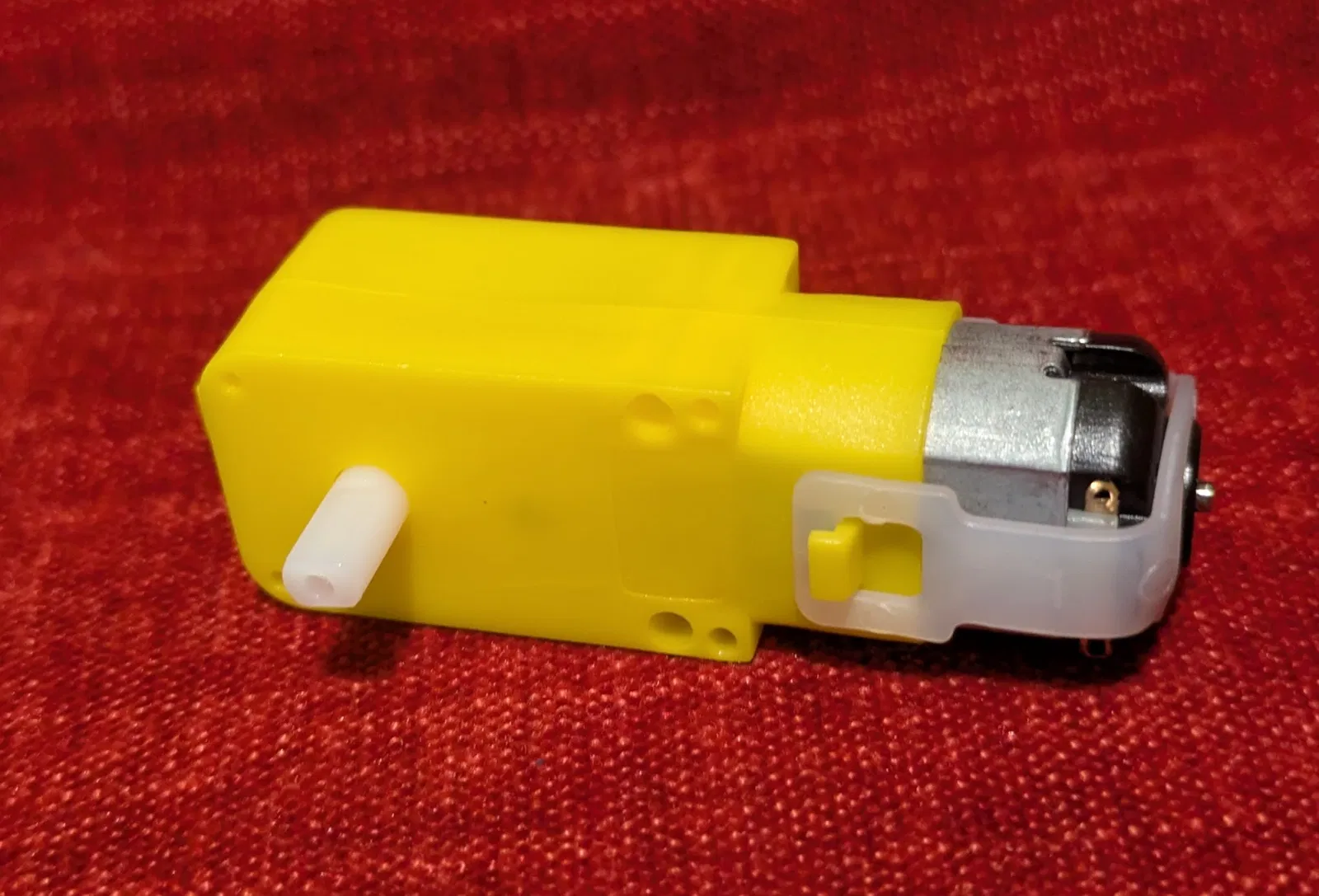

Mình làm bộ bánh và hub này để vừa với mấy loại Dual shaft geared DC motor (động cơ DC giảm tốc 2 trục) hay dùng trong smart car và robot.
Mấy bánh thường đi kèm theo motor DC hay bị trơn, mà bề mặt tiếp xúc sàn lại bị cong. Bánh cao su bán rời thì khá mắc, lại khó kiếm. Nên mình quyết định tự thiết kế vài mẫu để dùng kèm với con robot QB của mình.
Lốp (tires) nên in bằng TPU, infill 2–5% và 3 outer layers. Nhớ đặt hướng (orient) 2 cái lốp ngược chiều nhau trên build plate — in ra 1 cái bên phải và 1 cái bên trái.
Bánh (wheels) thì in úp mặt xuống (face down), bằng PLA hoặc vật liệu cứng bạn thích. Infill 5–10%.

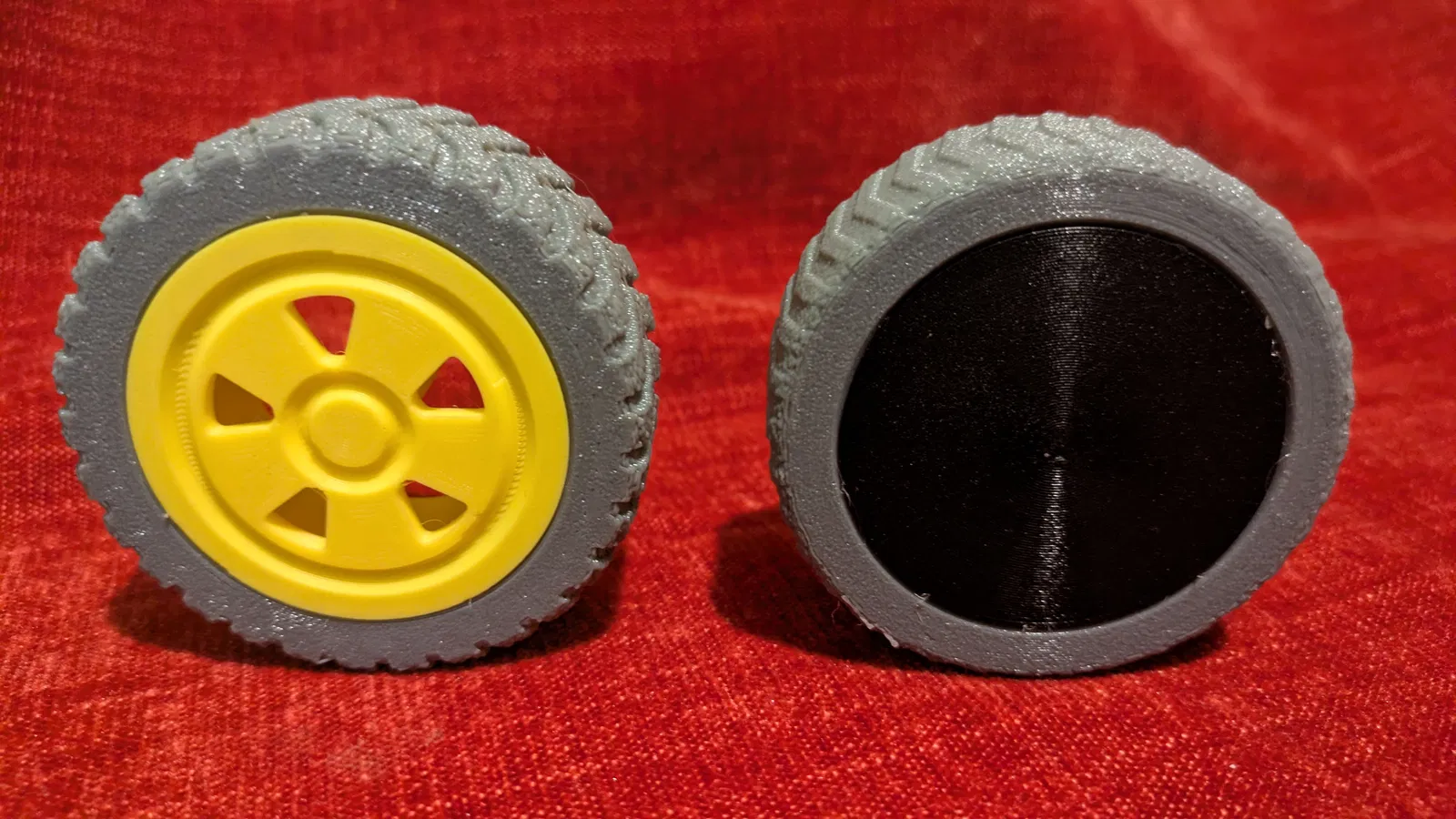

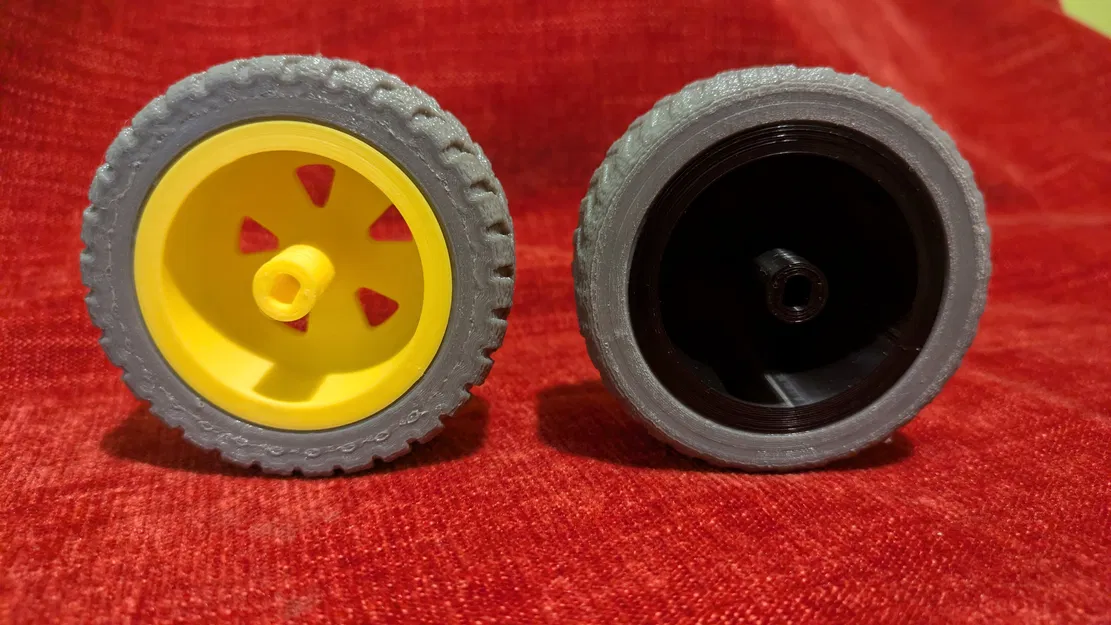

Tyres và wheels dùng qua lại được (interchangeable), và cả hai phần đều không cần support.
