Rack 10 inch 4U JBOD Oculink 5 ổ với nguồn ATX

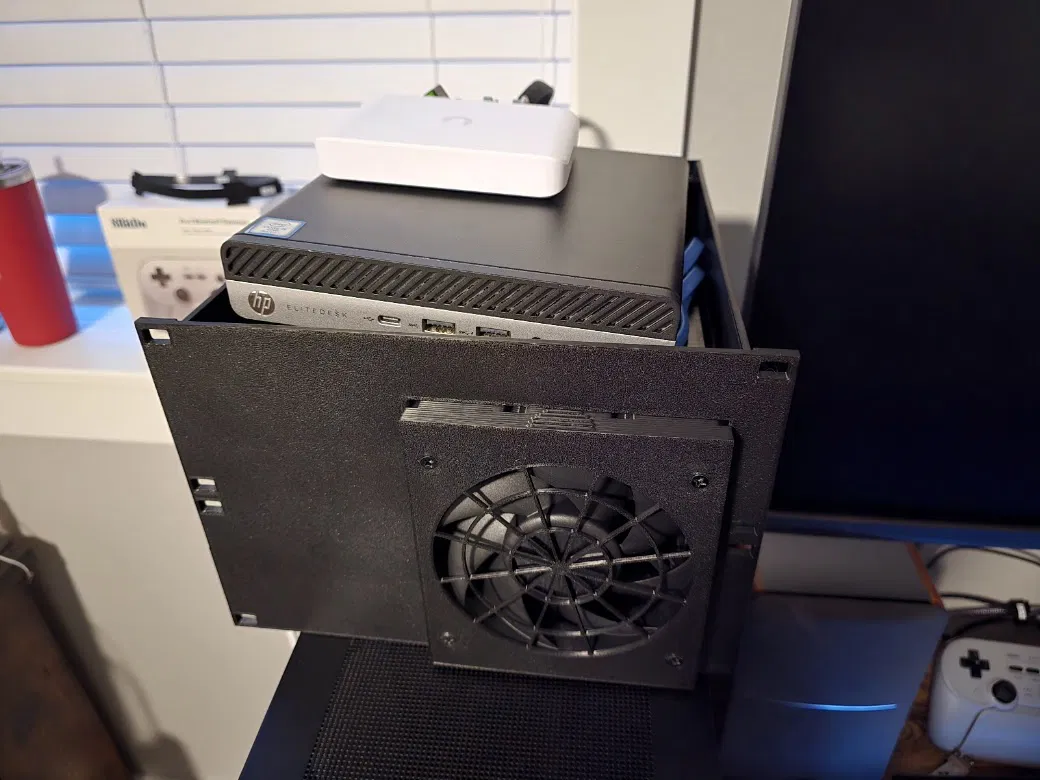

Thiết kế JBOD 5 ổ cho rack 10 inch chuẩn 4U, dùng Oculink và bộ nguồn ATX để cắm vào HP Mini PC server. In bằng Creality K1 Max (ABS), chia 5 mảnh rồi dán lại; có link board Oculink và card SATA.
Mô tả
Nếu ai cần thì mình có thể tìm và upload file thiết kế Fusion 360, cứ để lại bình luận nha. Thiết kế này to hơn mức cần thiết, nhưng mình muốn tận dụng đồ sẵn có nên dùng luôn bộ nguồn ATX full-size, thay vì mua loại nguồn chỉ cấp SATA có kích thước “hợp lý” hơn.
Mình in trên Creality K1 Max, chia làm 5 phần, dùng Creality ABS với 15% honeycomb infill rồi dán lại bằng keo siêu dính.
Kiểu infill chắc không quan trọng lắm, mình chỉ nghĩ nhìn sẽ ngầu nếu nó để lại chút họa tiết nhẹ trên các lớp top. Có thể tăng mật độ infill, nhưng hiện tại thấy vẫn ổn.
Lúc in mình có canh để các mặt ngoài nhìn thấy được là phía chạm vào textured bed plate.

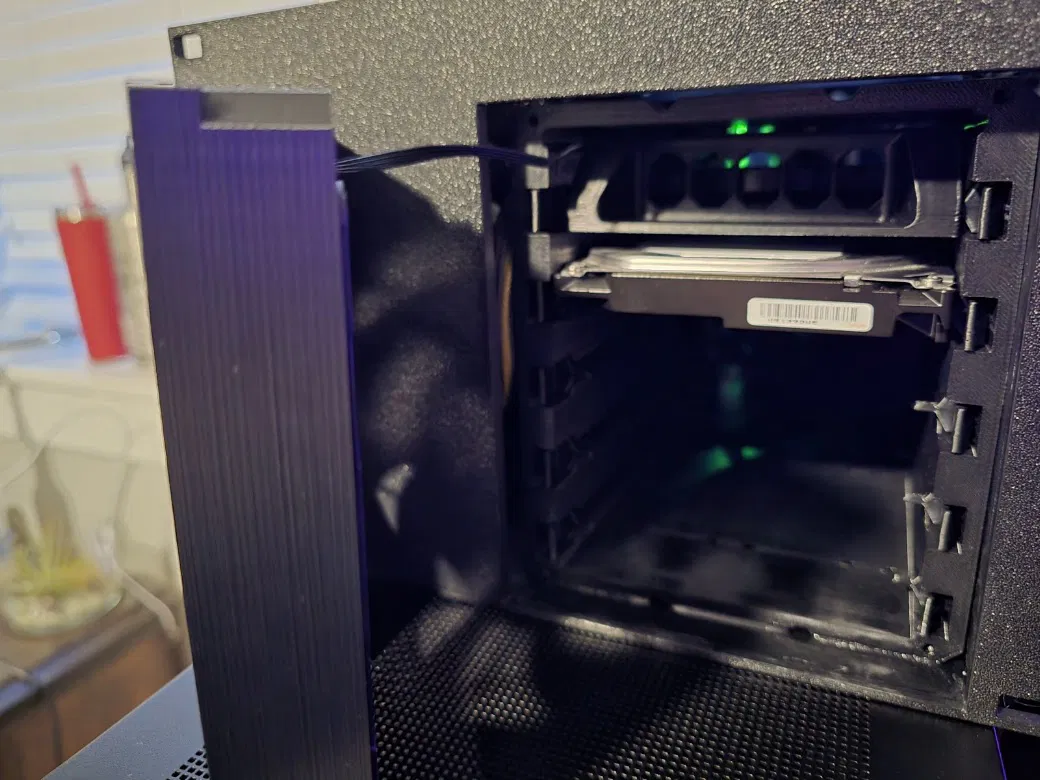

Lỗ phía trước được thiết kế để vừa với cái 5-bay HDD cage này:
Trong hình mình cũng có show cái adapter SSD này:

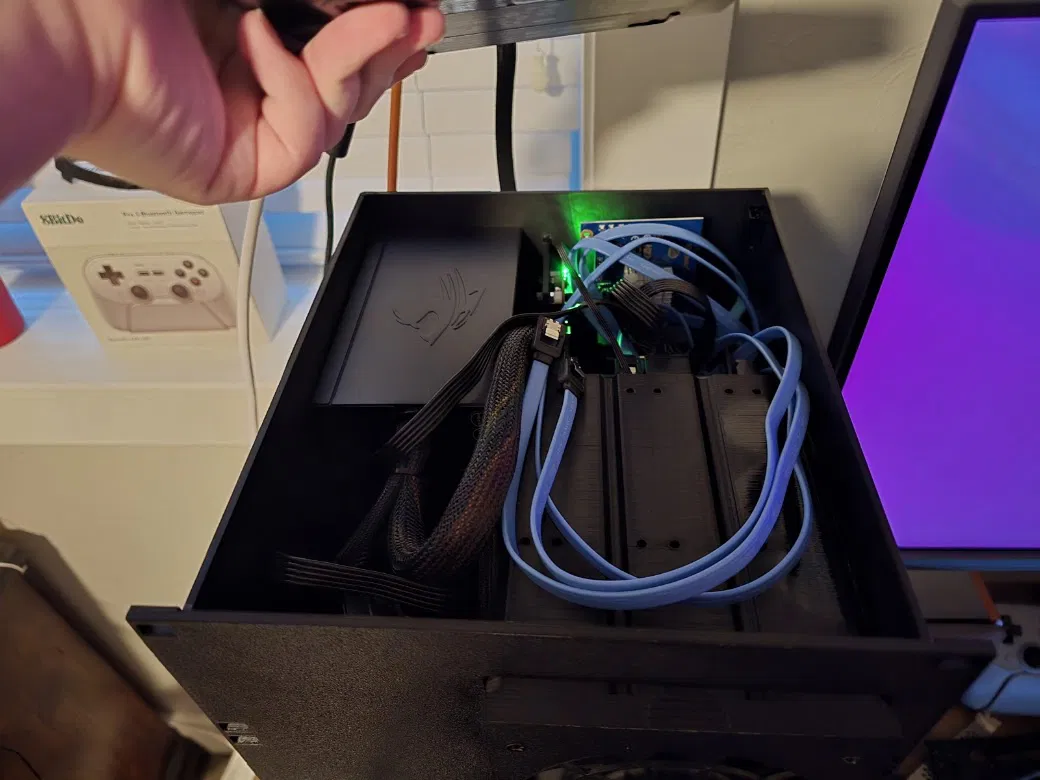

Mình dùng board Oculink này: https://a.co/d/5ikBJOY
Và card SATA này: https://a.co/d/4lzxtG8
Hiện tại mình đang gặp vấn đề khi passthrough cái card SATA đó vào proxmox VM, nhưng có thể chỉ là lỗi liên quan Secure Boot. Còn trong Proxmox (dùng làm VM storage) thì chạy bình thường.
