Hộp Esp32 Box (case cho ESP32 có pin headers)
Esp32 Box là hộp/khay đỡ cho dự án ESP32 có pin headers, hỗ trợ bản 15 chân và 19 chân mỗi bên. Có nhiều biến thể theo kiểu đầu ra, nắp bấm ngàm chắc chắn, tuỳ chọn dán cable strain relief và nhiều plate trong file 3mf.
Mô tả

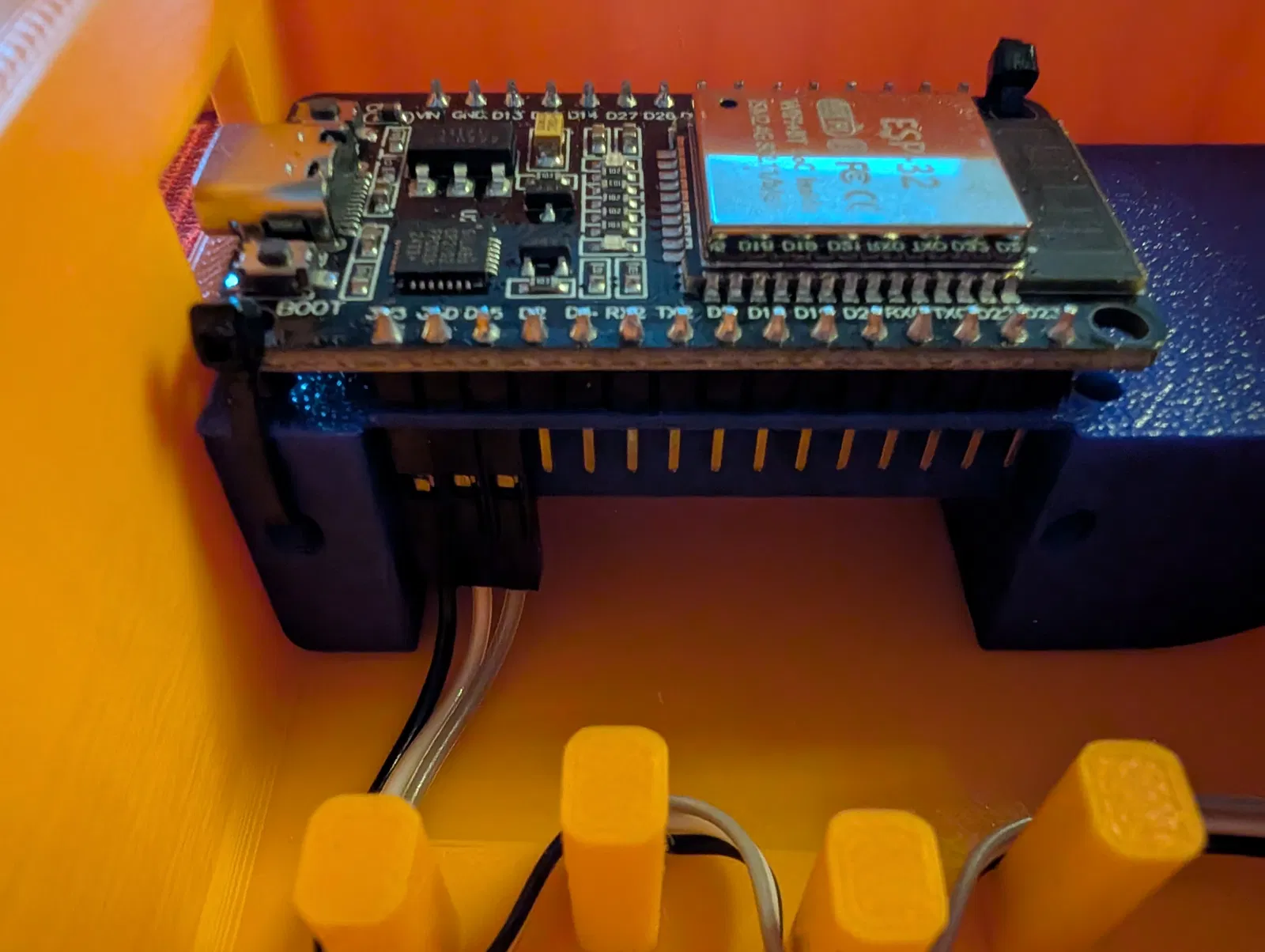

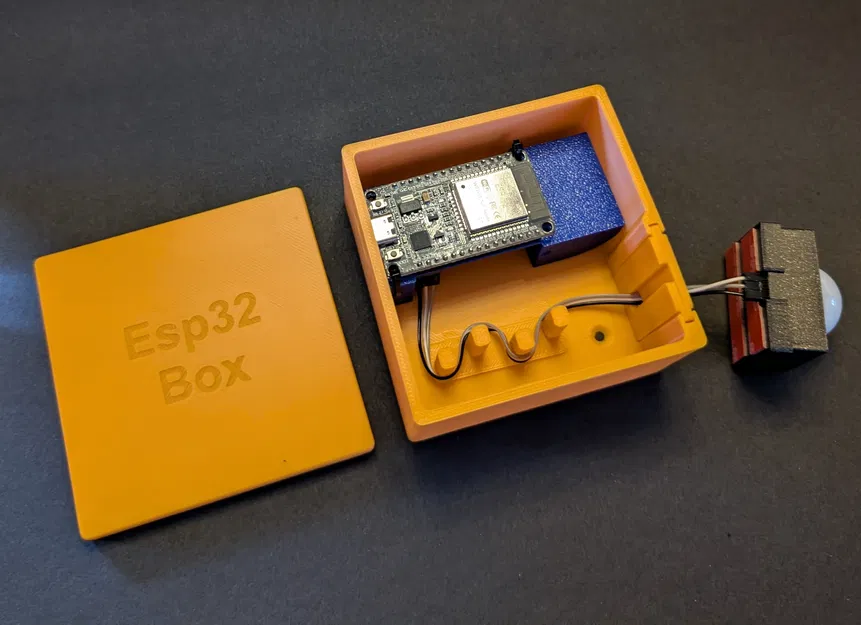

Mình cần một cái vỏ cho ESP32 có pin headers. Những con ESP32 đời đầu mình dùng có 15 chân mỗi bên và có lỗ ở bốn góc. Sau đó mình mua loại có 19 chân mỗi bên (không có lỗ góc), nên mình làm một cái holder cho phiên bản đó.

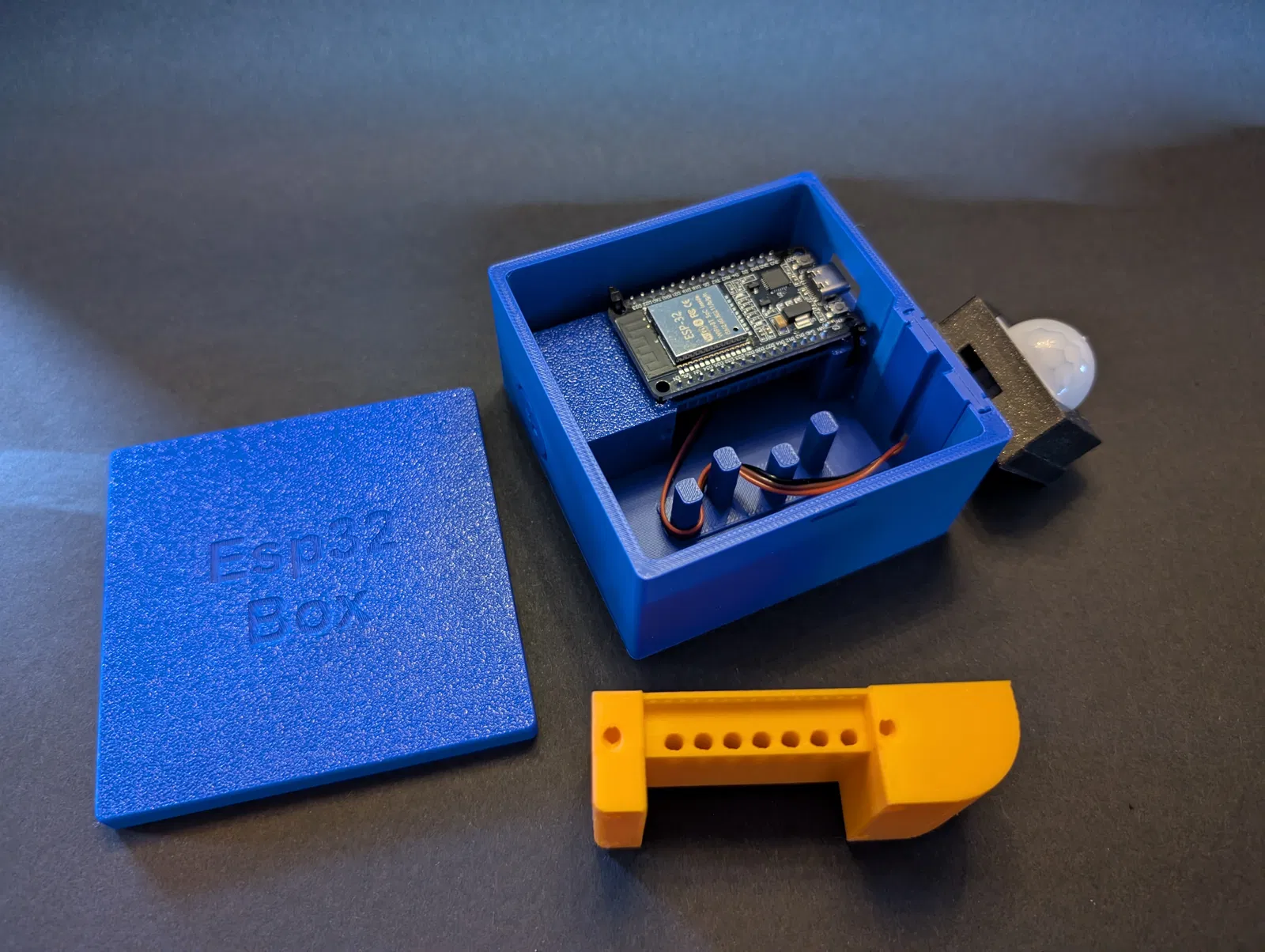

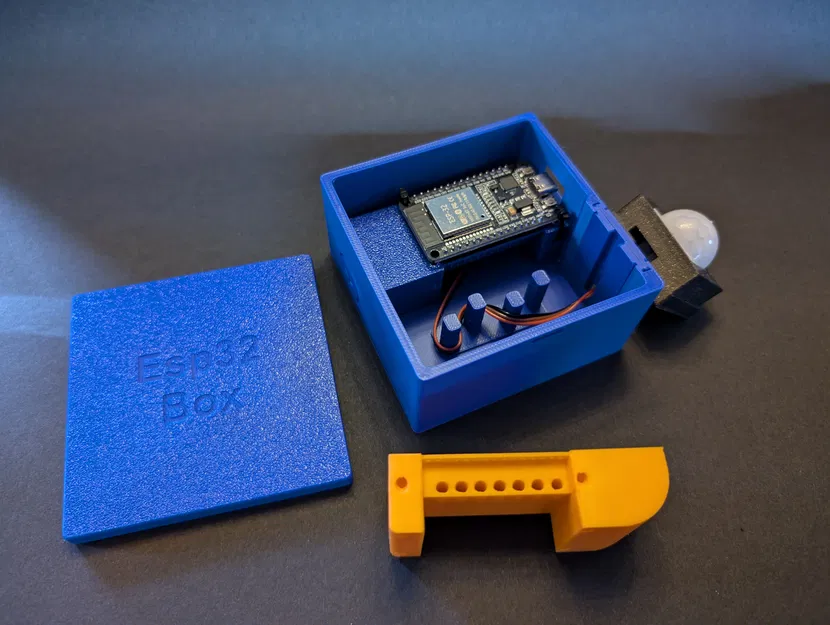

Có 4 kiểu case khác nhau cho các kiểu đầu ra khác nhau.

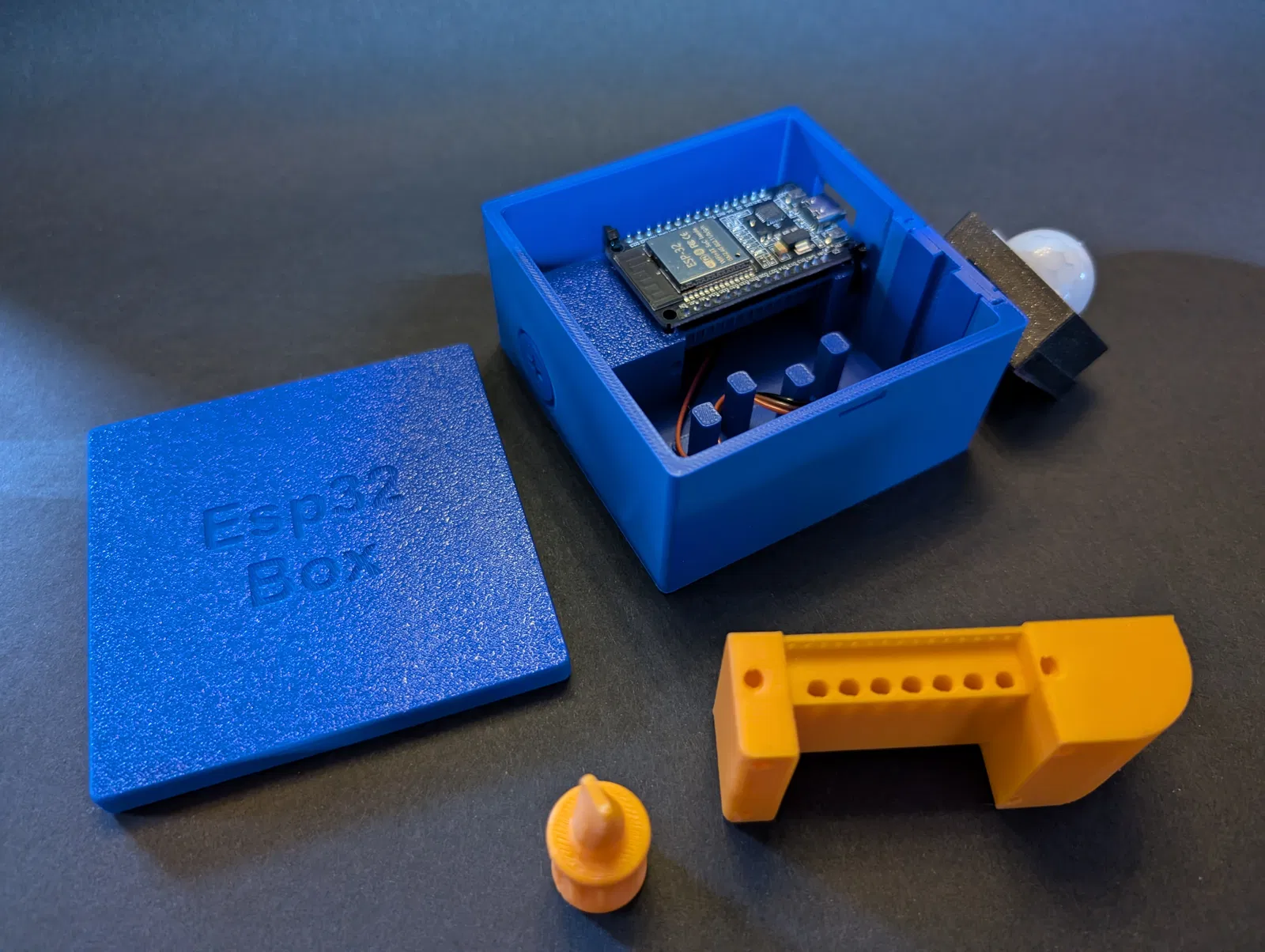

Tuỳ chọn thêm: bạn có thể dán (glue) thêm một miếng cable strain relief, khá hữu ích để tránh dây bị giật rồi tuột ra.
Nắp có các ngàm (tabs) để bấm (snap) vào và giữ chắc tại chỗ.
Phần case có thể bắt vít xuống bằng 2 lỗ, hoặc gắn bằng băng keo 2 mặt — dạo này có nhiều loại rất xịn.
Mình đã làm file 3mf dạng multiplate
Plate 1: Những thứ bạn cần
Plate 2: Box gốc
Plate 3: Nắp (Lid)
Plate 4 và 5: Bản thay thế, 15 chân hoặc 19 chân (mỗi bên)
Plate 6, 7 và 8: là bản thay thế cho Plate 2
Cũng xem thêm ...
