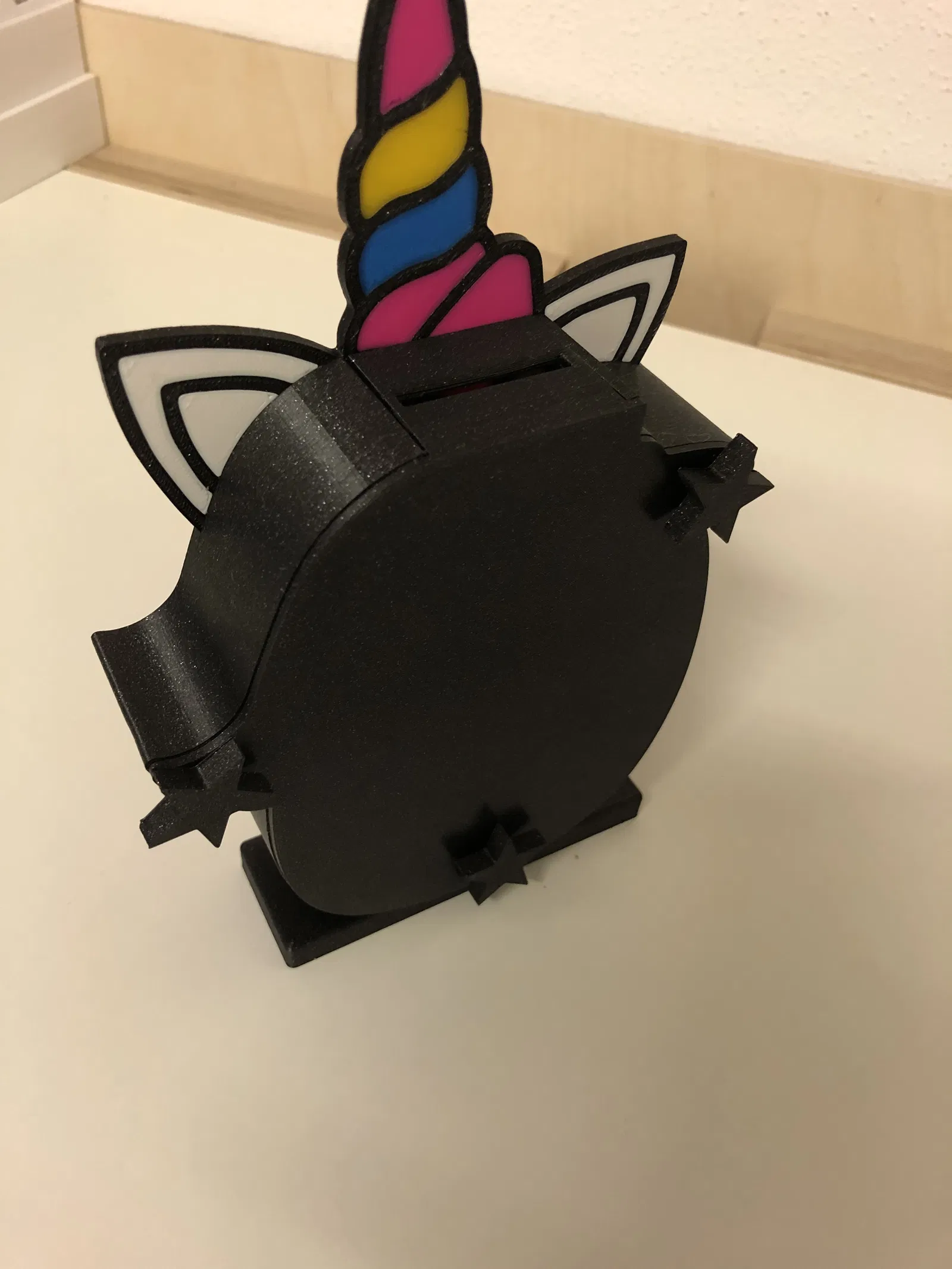

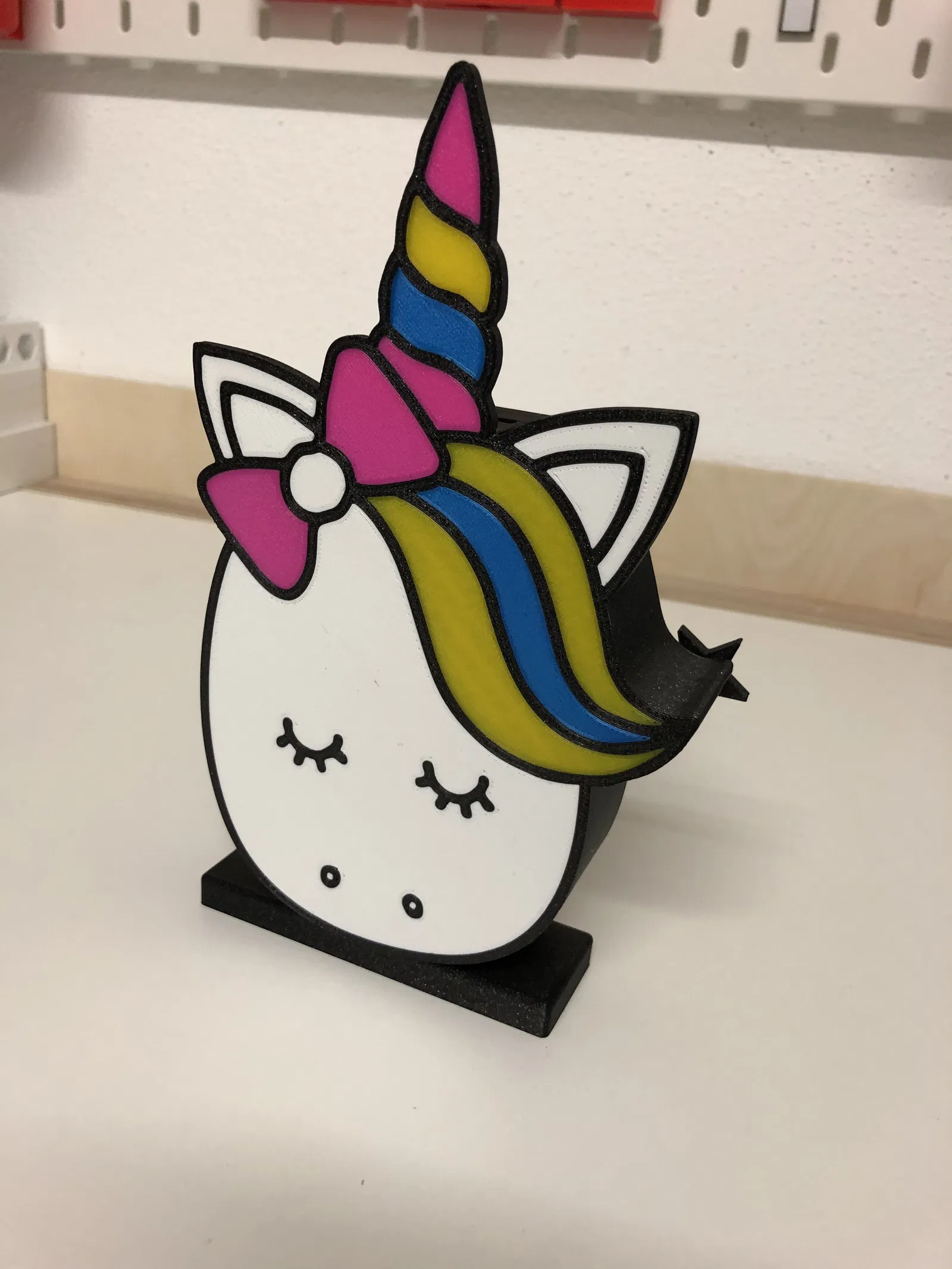

Heo đất Unicorn MMU (Multi-Material)

Con gái mình muốn một cái heo đất để bỏ hết tiền của bé vào :-)

Ngạc nhiên là bé lại mê unicorn, nên mình làm hẳn một cái heo đất hình unicorn cho bé.

Phần thân chính đã sẵn sàng cho MMU (Multi-Material) và đã được tách ra thành nhiều phần.
Mình dùng Prusa MK3s gắn kèm MMU2s.
Các màu mình dùng có ghi trong phần print settings.

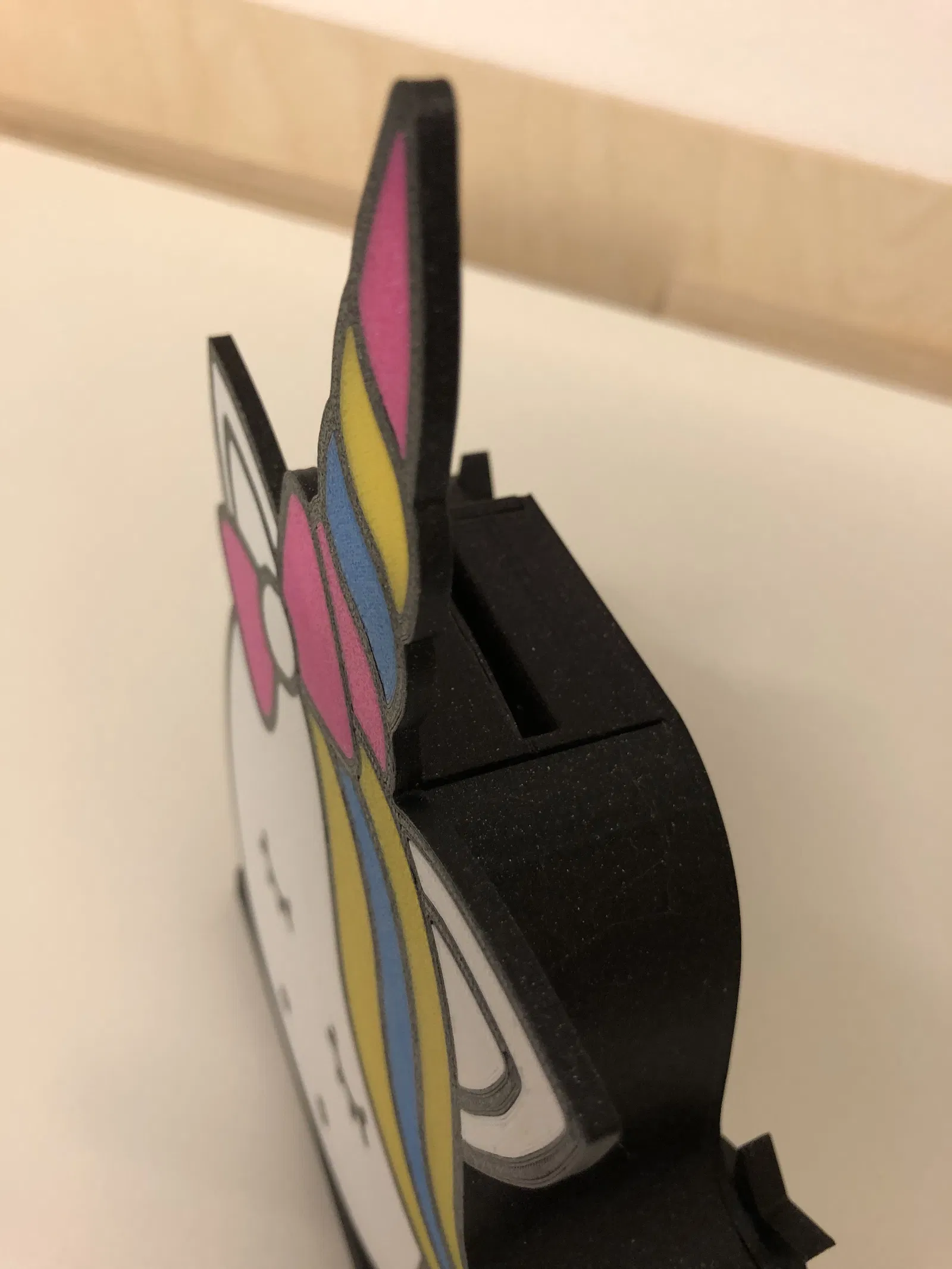

Khe bỏ xu rộng 4x32mm, nên đủ lớn cho hầu hết các loại tiền.

Nếu bạn in mẫu này, mình rất vui nếu được xem các “makes” của bạn và bạn đã dùng những màu nào.

Hướng dẫn in (Print instructions)

Filaments Used:

Prusament - Galaxy Black
Prusament - Azure Blue
Polymaker - True Yellow (Polyplus)
Fillamentum - Traffic White
colorfabb - Fluorescent Pink

Print Settings used

Slicer

Prusaslicer 2.1.0 RC1

Profiles

Mình chỉ dùng các profile tiêu chuẩn đi kèm Prusaslicer.
Với mình thì chúng chạy rất ổn và setup MMU2s không gặp vấn đề gì.

Files

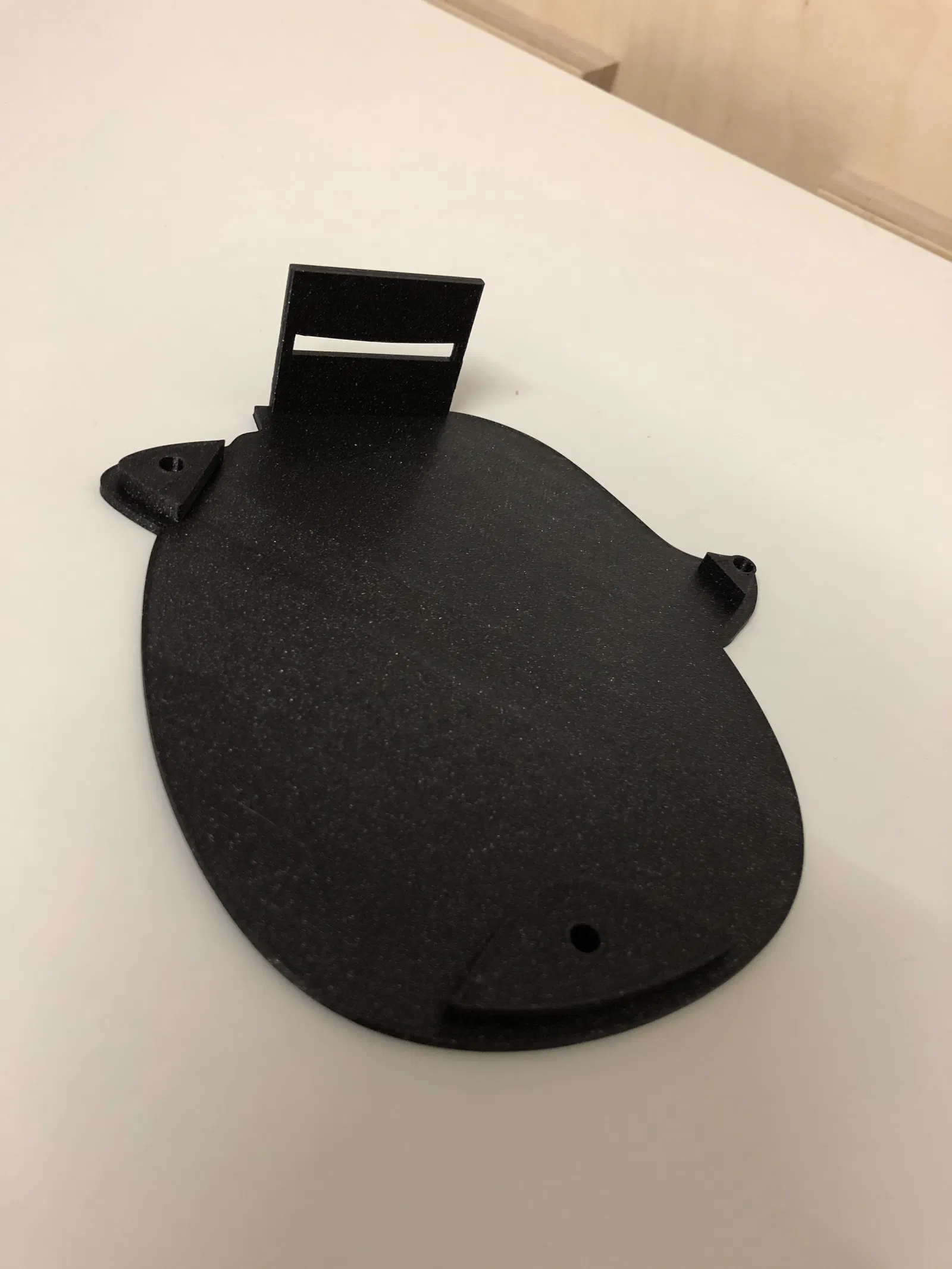

Unicorn Piggy Bank - Back-Cover

Layer Height: 0.2 mm
Infill: 10%
Perimeters: 2
Note: Mình thêm một modifier box trong PrusaSlicer để làm phần quanh vị trí ốc vít thành solid.

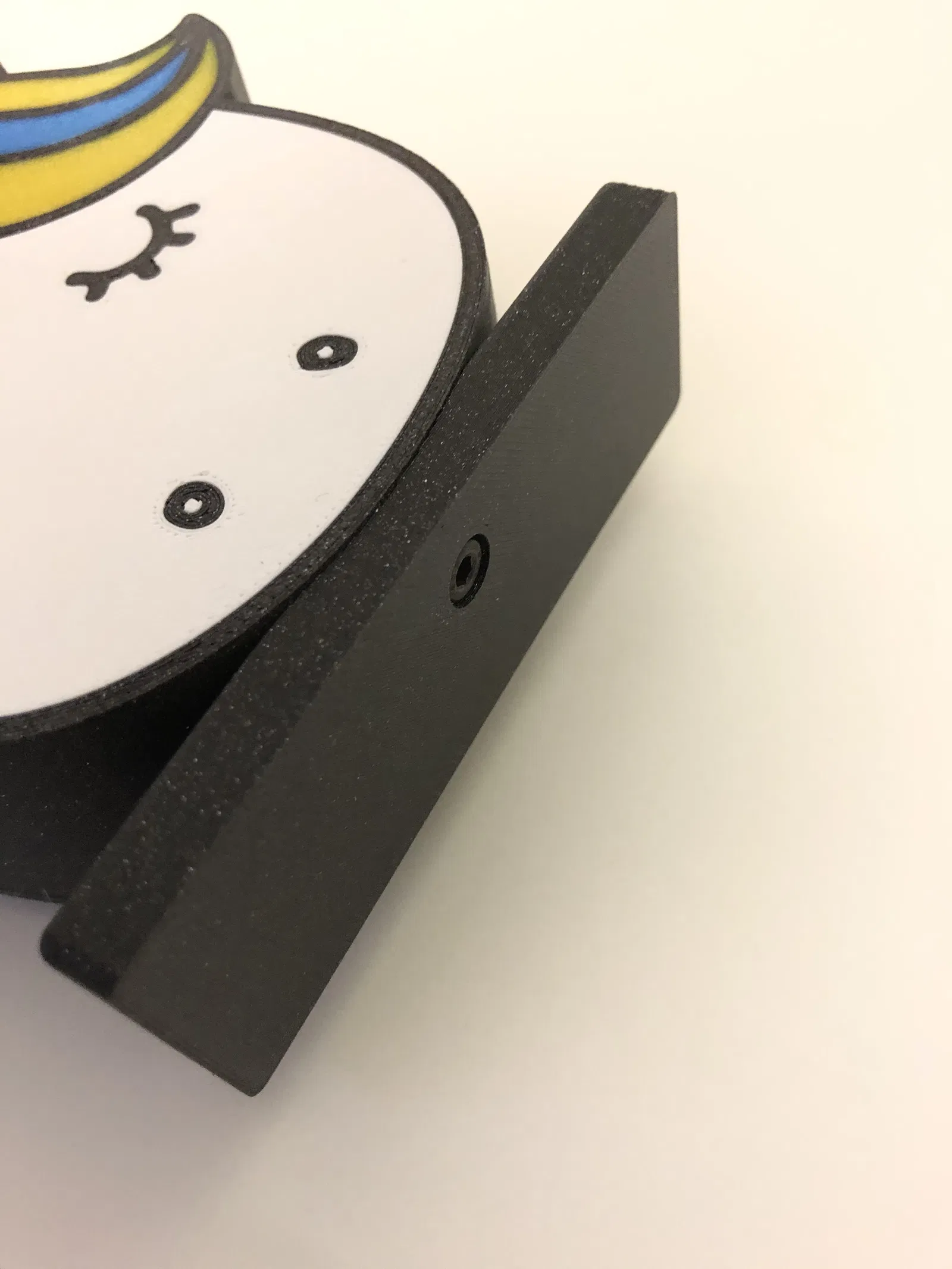

Unicorn Piggy Bank - Stand

Layer Height: 0.2 mm
Infill: 10%
Perimeters: 2
Note: Dù phần đế có lỗ tròn, thân chính vẫn khớp khá tốt. Không cần dùng layer 0.15, nhưng bạn cứ thoải mái dùng nếu muốn.
Lỗ cho vít M4 đủ lớn để gắn long đền nylon.

Unicorn Piggy Bank - Screw Cover

Layer Height: 0.2 mm
Infill: 10%
Perimeters: 2
Note: Như có nói ở phần post-printing comments, vít sẽ vào khá chặt. Phần này không bắt buộc để heo đất hoạt động, chủ yếu để đẹp mắt, và có lẽ sẽ đẹp hơn nếu in màu.

Main Body

Files:

"Unicorn Piggy Bank - Blue" - dùng cho phần tóc giữa và một phần sừng
"Unicorn Piggy Bank - Black" - dùng cho viền (outline) và mặt bên của thân chính
"Unicorn Piggy Bank - Pink" - dùng cho sừng và một phần nơ
"Unicorn Piggy Bank - Traffic White" - dùng cho mặt, tai và phần giữa của nơ
"Unicorn Piggy Bank - Yellow" - dùng cho tóc và sừng
Layer Height: 0.2 mm
Infill: 10%
Perimeters: 2
Note: Các file cần được import vào PrusaSlicer cùng lúc khi ở MMU Mode. PrusaSlicer sẽ tự ghép thành thân hoàn chỉnh và cho bạn chọn màu.
Cũng nên tạo modifier boxes quanh các phần làm ren để đảm bảo nó không bị chảy xuyên qua perimeters và khớp vừa đẹp.

Post-Printing

Threads

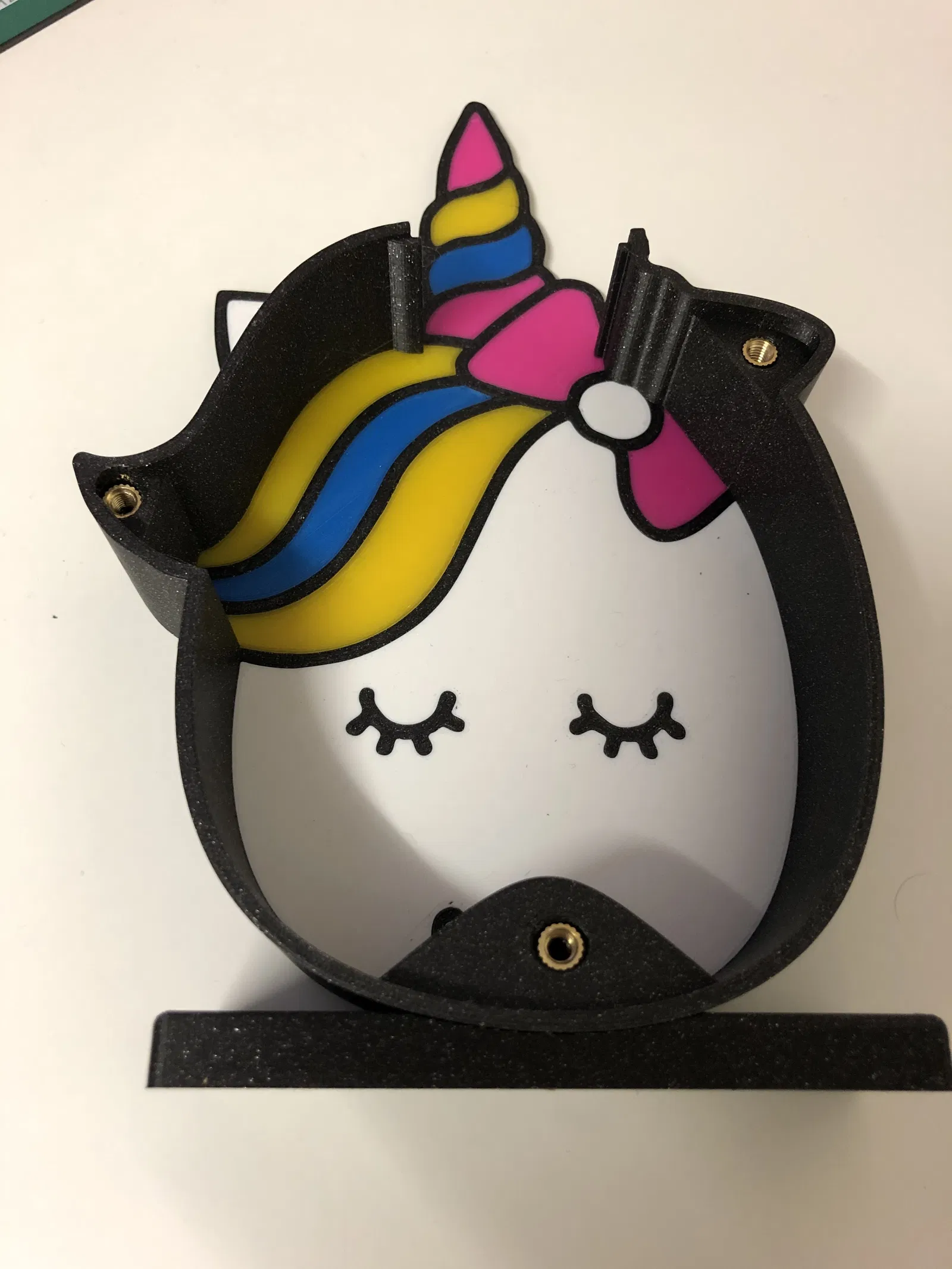

Mình dùng ren M4 và “nung chảy” (melt) vào phần thân đã in. Mình muốn có thể mở/đóng heo đất mà không làm giảm độ chắc của chỗ bắt vít.

Với 3 vị trí ren chính, mình dùng 3 insert ren đồng M4X8X6. Để nối phần đế, mình dùng 1 insert M4x6x6.

NOTE: Bạn sẽ không thể cố định nắp lưng nếu không dùng insert ren. Nếu có nhu cầu, mình có thể upload một phiên bản lỗ nhỏ hơn trên thân chính để bắt trực tiếp vít M4 mà không cần insert.
Cứ để lại bình luận nếu bạn muốn phiên bản file này.

Screws

Để khớp với insert, mình cũng dùng vít M4 để bắt vào.

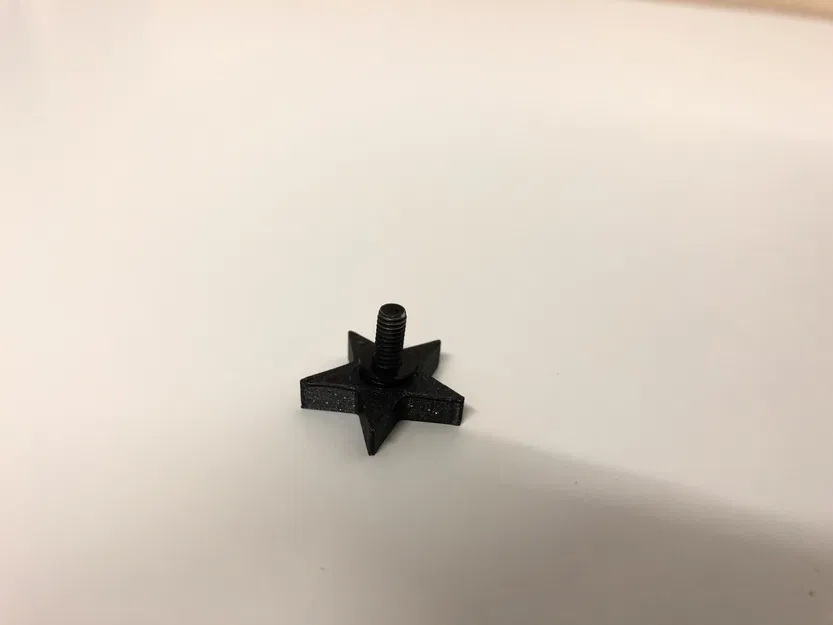

Nếu bạn định dùng screw-covers hình ngôi sao, lưu ý là lỗ khá hẹp. Bạn sẽ cần dùng lực mạnh để ép đầu vít vào (mình thực sự đã dùng búa). Nhưng sau đó thì nó sẽ không tuột ra.
Ngoài ra, mình dùng long đền nylon giữa vít và nắp lưng.
