Clip Ống LED Nhanh & Dễ: Không Cần Vít Thêm

Giới thiệu:

Mình tạo mẫu clip cho đèn LED tube dẻo đường kính 20 mm để có thể in clip với nhiều màu khác nhau, thay vì bị giới hạn theo màu nhà sản xuất bán sẵn. Bộ vít đi kèm đèn không cho phép bắt trực tiếp vào vách thạch cao (drywall), nên mình dùng tắc kê Minivix cùng loại vít phù hợp.

(Các file có tên “Minivix” là nói tới mẫu này).

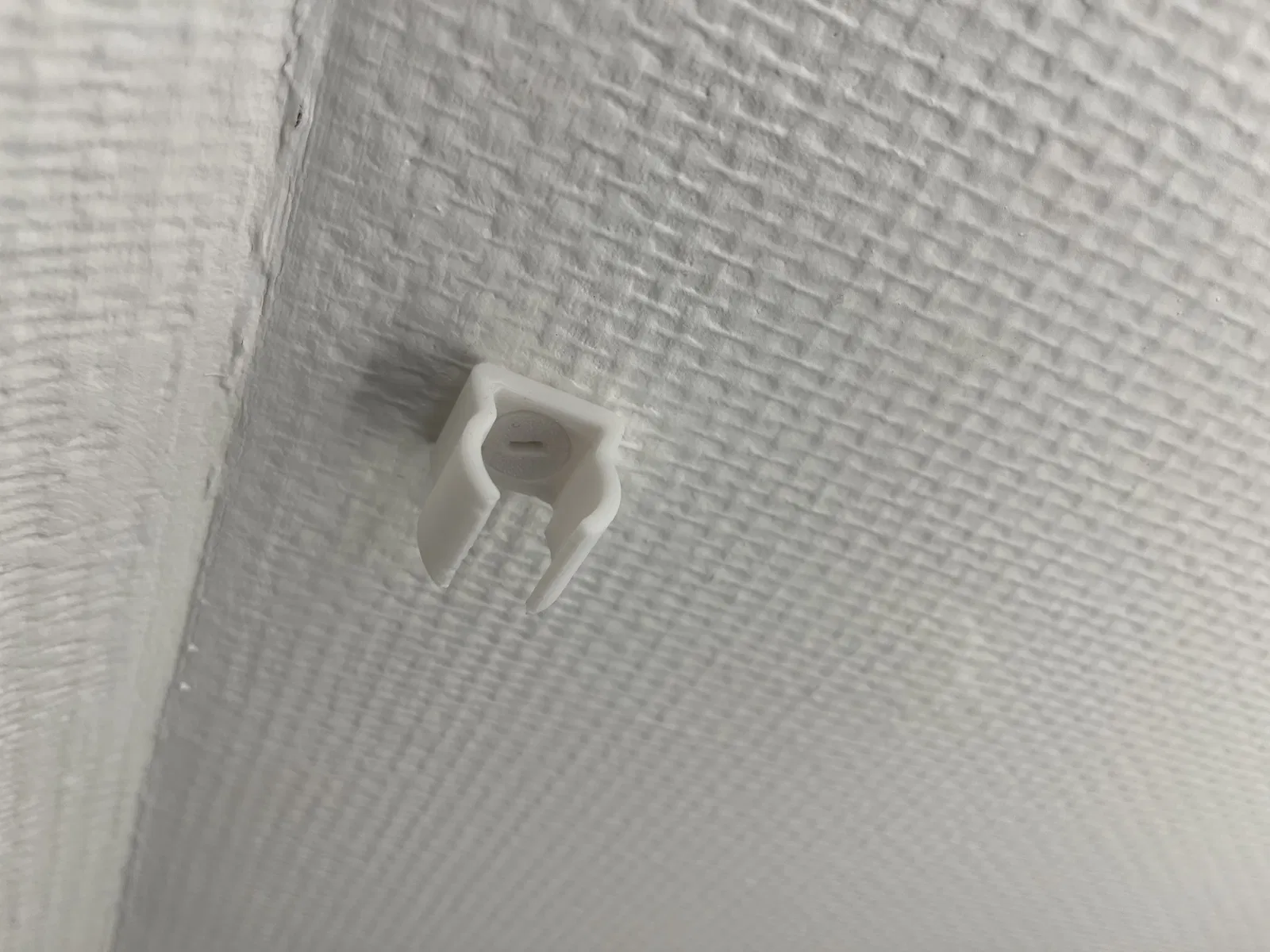

Sau đó mình nghĩ: liệu có thể làm việc lắp đặt gọn hơn bằng cách tạo một clip được cố định trực tiếp bằng chính cái tắc kê, không cần thêm vít nào nữa không? Đây là thứ mình đề xuất ở đây.

Mình không cố làm loại tắc kê tự ren (self-tapping anchor), vì kiểu đó nhiều khả năng sẽ cần vật liệu in được gia cường. Ví dụ như Minivix ở trên là nylon gia cường sợi thủy tinh (glass fiber-reinforced). Loại filament này thường đắt gấp 3–4 lần PLA tiêu chuẩn và cũng không tương thích với tất cả máy in 3D.

Thiết kế này đơn giản hơn nhưng có điểm bất tiện: muốn tháo clip thì phải vặn tháo cả tắc kê ra. Mà ren trong vách thạch cao không đủ “lì” để tái sử dụng quá nhiều lần. Thường thì cũng không sao, vì dạng lắp đặt này đa số để cố định lâu dài, tính bằng vài năm.

Tuy nhiên, lưu ý: nếu bạn tính tháo lắp “thường xuyên”, các clip này không phù hợp; tốt hơn là chọn giải pháp cổ điển hơn.

Thiết kế:

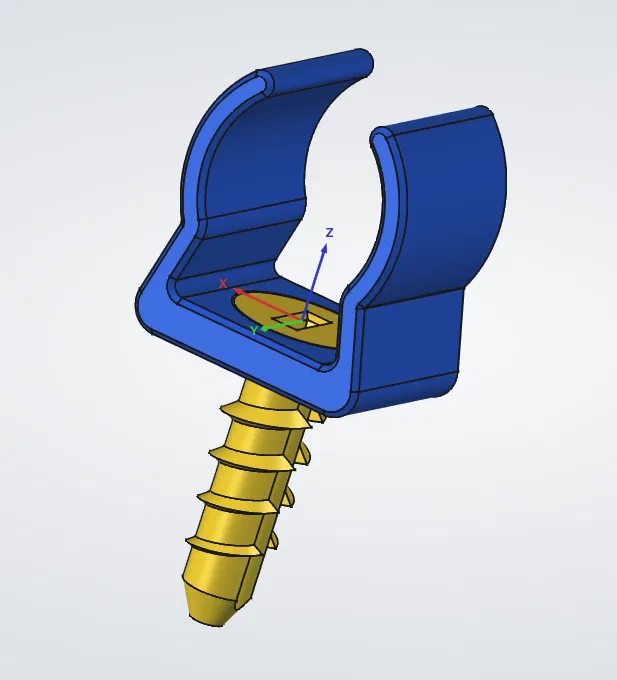

Thiết kế bị ràng buộc bởi các yêu cầu “ngược nhau”: một mặt cần hạn chế đường kính lỗ khoan trên drywall, cũng như bề ngang và chiều cao của clip. Mặt khác lại cần đủ độ bền để chịu được mô-men siết (tightening torque) của tắc kê. Nếu tắc kê không nhô ra khỏi drywall nhiều và đường kính dưới 8 mm, việc tạo rãnh Phillips hoặc Pozidriv ở đầu tắc kê sẽ làm yếu cấu trúc đi đáng kể.

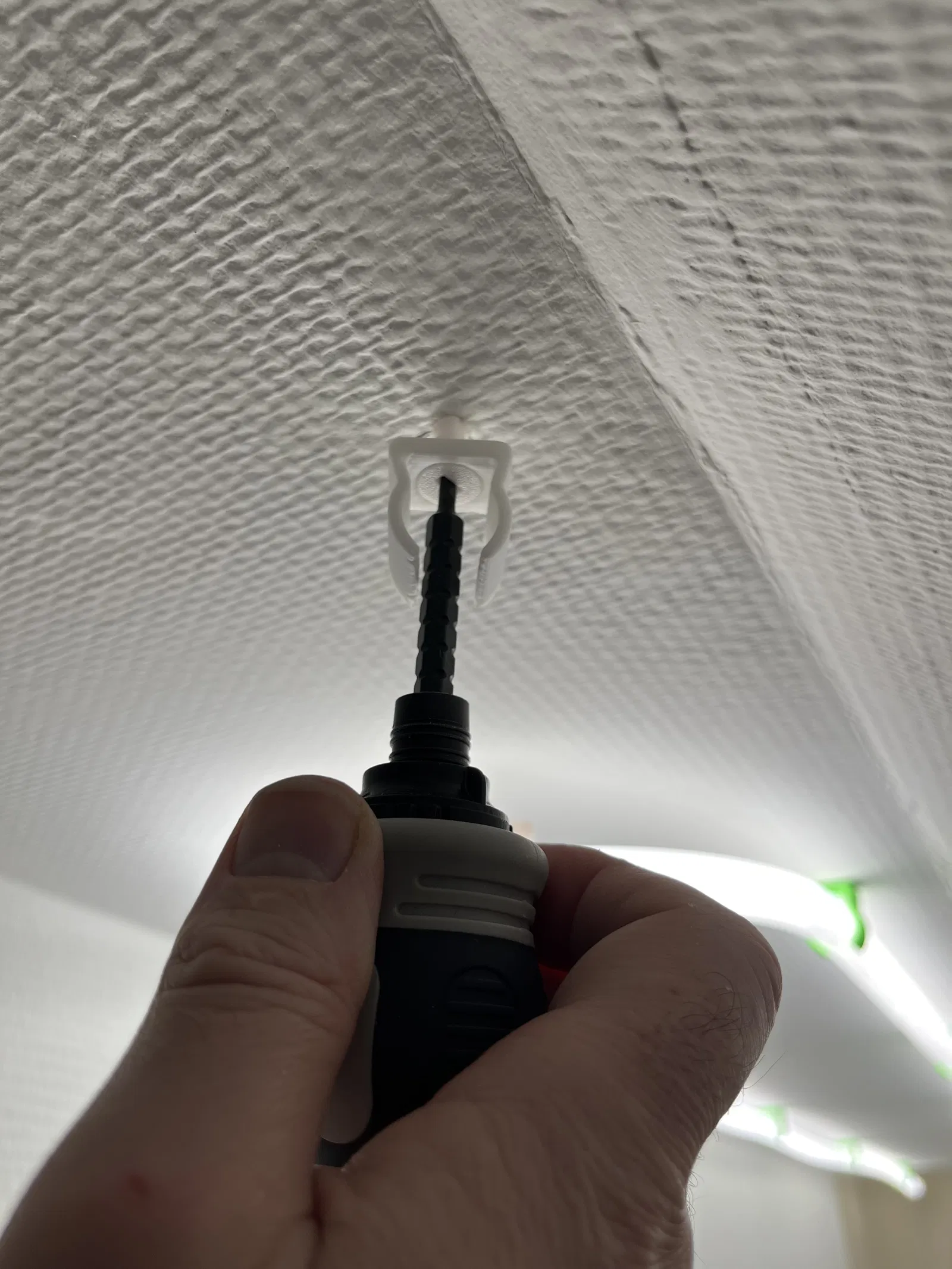

Mẫu mình đưa ra có đường kính 8 mm và dùng tua vít dẹp (Flathead) để vặn vào (kiểu rãnh làm yếu tắc kê ít nhất). Cần khoan mồi lỗ đường kính 6 mm.

Trong file FreeCAD cũng có kèm một phiên bản Pozidriv đủ cứng cáp.

Ren vít được làm dạng bất đối xứng để dễ 3D printing, tránh overhang nhưng vẫn giữ được tiết diện ren nhỏ.

Có hai rãnh bên hông, mỗi rãnh có hai tác dụng: tạo cạnh sắc để dễ “ăn” vào vật liệu, và tạo đường thoát cho phần thạch cao bị đẩy ra.

In 3D:

Có thể in bằng PLA hoặc PETG tiêu chuẩn, không cần supports. Clip có thể cần brim vì diện tích tiếp xúc với bed nhỏ.

Hướng đặt khi in được quyết định bởi thiết kế và hướng chịu lực (xem hình). Lưu ý: hướng Orca gợi ý khi auto placement không phù hợp cho clip.

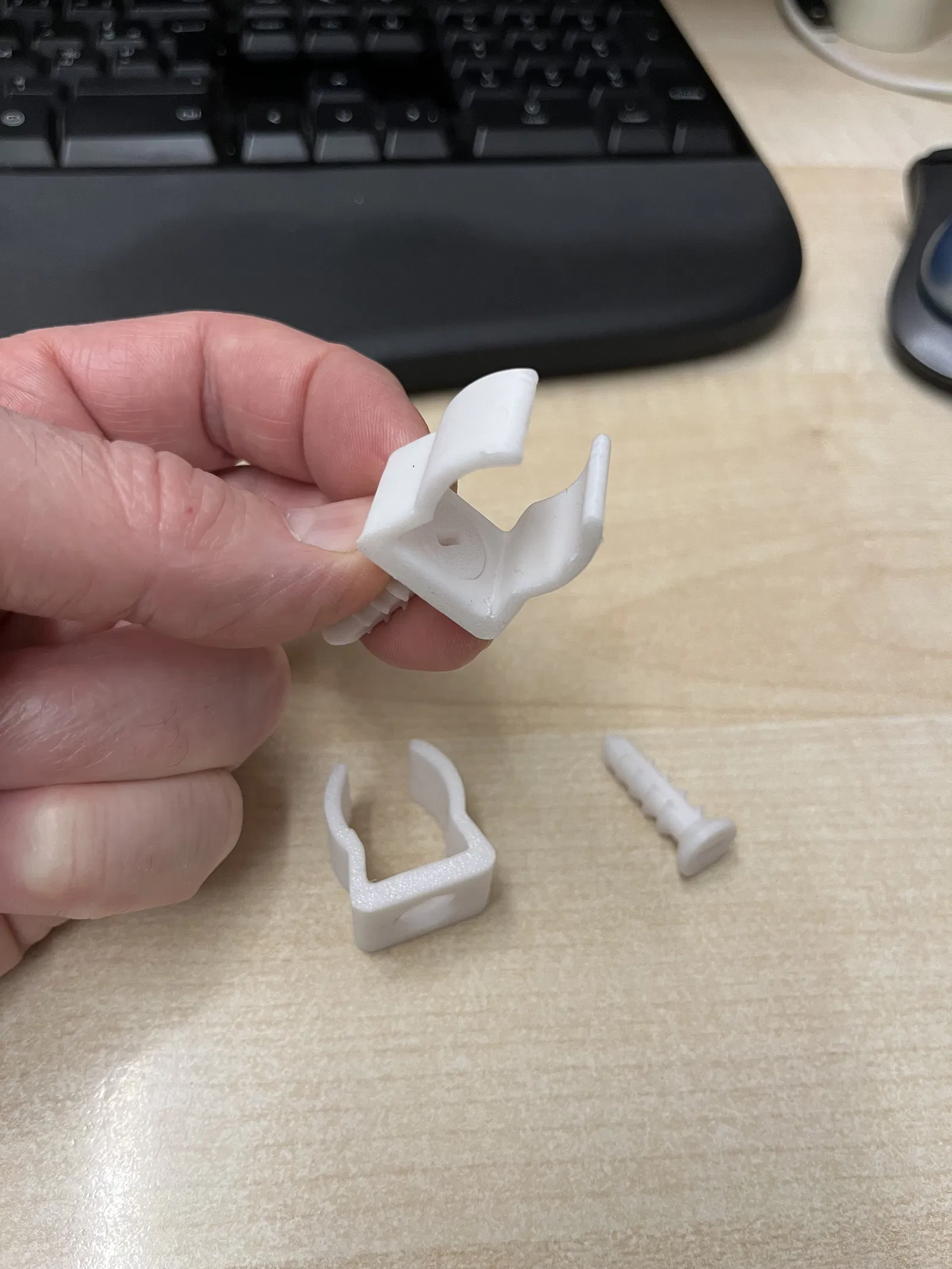

Hai phần có yêu cầu khác nhau: do cần độ dẻo, clip lý tưởng nên in 2 walls; còn tắc kê do cần chịu mô-men siết nên in 4 walls và phải đảm bảo bám lớp (layer adhesion) tốt, không được lỗi.

Cung cấp:

• File FreeCAD model

• File step cho clip và tắc kê

• File step cho clip “cổ điển” dùng với Minivix

• File 3mf cho 5 bộ clip + tắc kê

• File 3mf cho 5 bộ clip “cổ điển” cho Minivix
