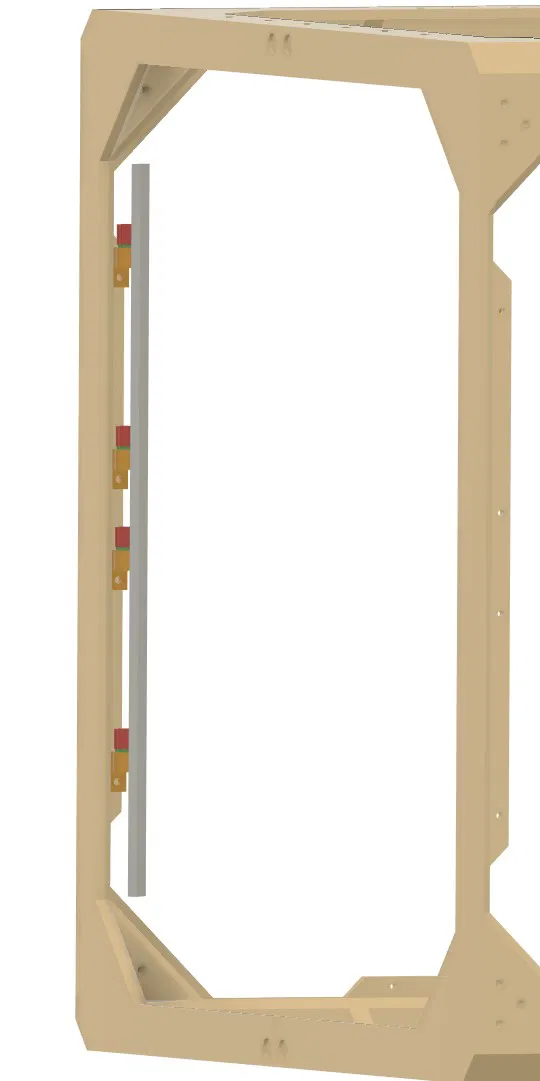

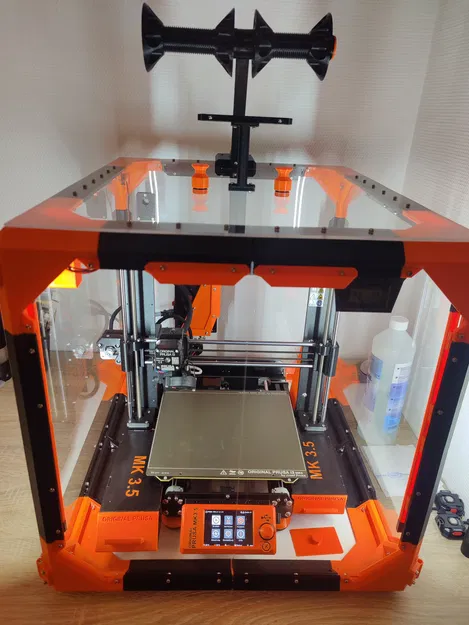

Đây là một bộ gá cho dải LED này. Bộ gá có thể xoay/chỉnh nên có thể canh góc để không bị chói. Khu vực in bên trong vỏ của dự án “PrintClosure Project” vì vậy được chiếu sáng rất tốt.
Dải LED công suất khoảng 11 W/m chạy điện 24 V và được nối trực tiếp vào bộ nguồn thông qua cầu chì 1 A. Có thể bật/tắt đèn bằng một công tắc.
Lưu ý: Bộ nguồn được đặt ở bên ngoài vỏ.

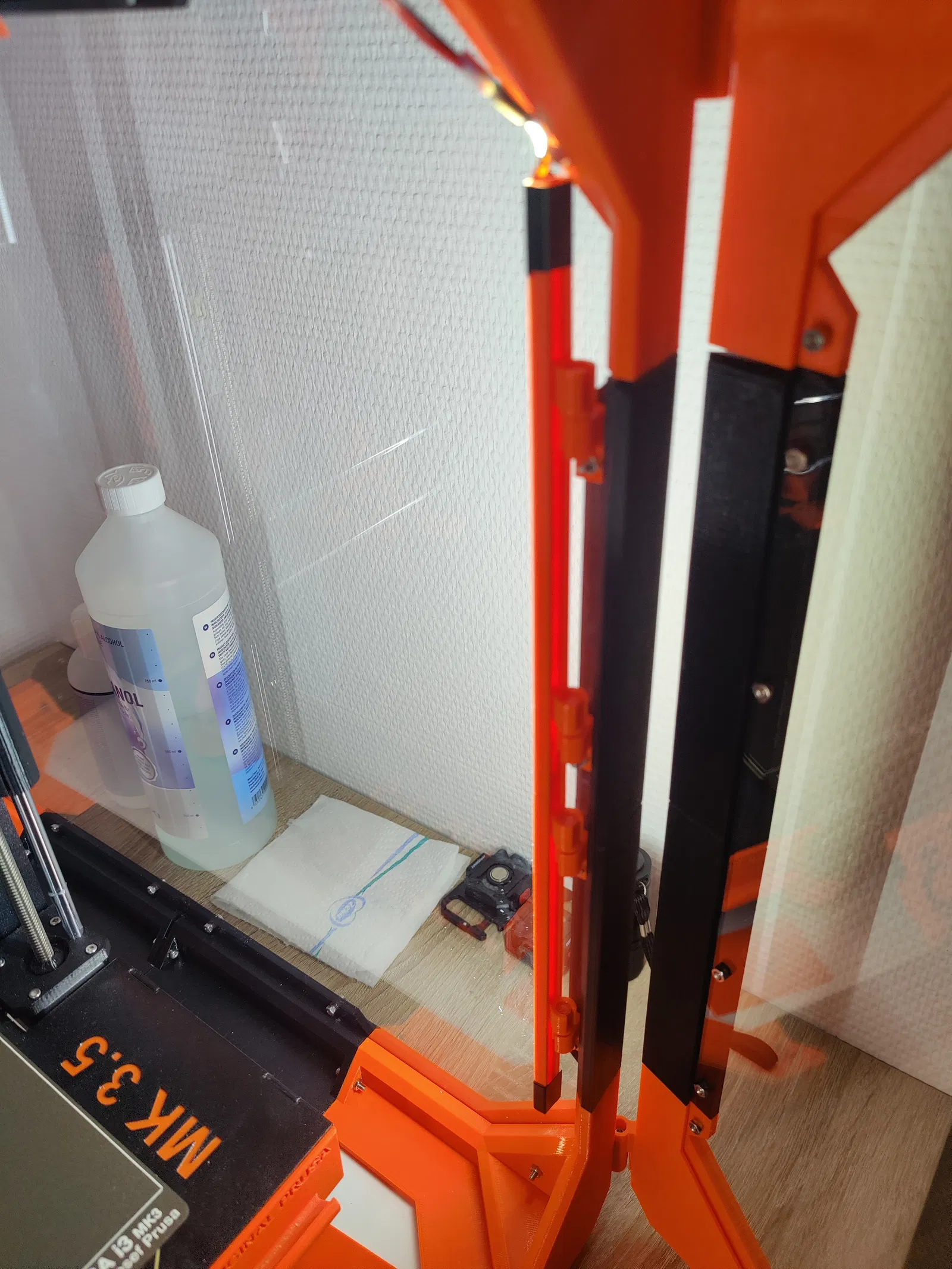

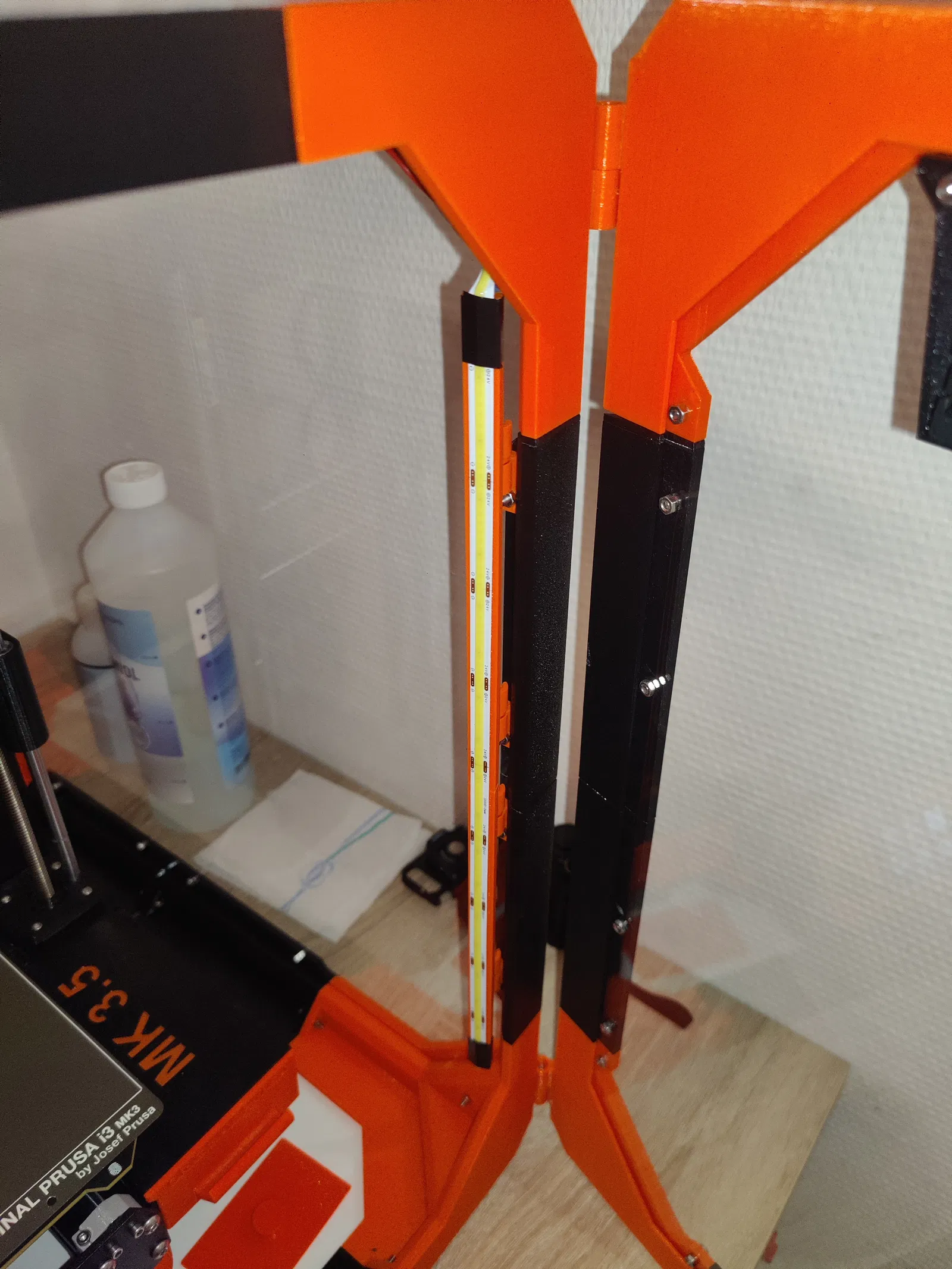

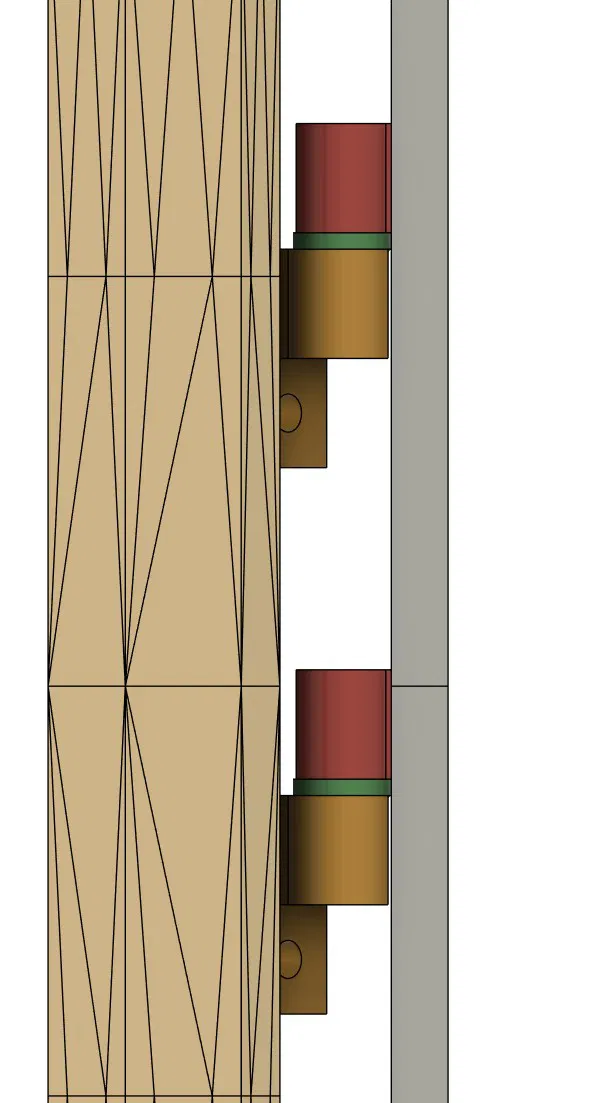

Các “Schienen” được ghép lại với nhau bằng “Verbinder” (chấm một ít keo siêu dính) rồi luồn “Gelenke_Oben” vào. Nhỏ một giọt dầu sẽ dễ hơn. Dải LED được cắt ngắn theo nhu cầu và dán cố định. Sau đó có thể đưa các khớp trái/phải cùng với “Bolzen” vào trong vỏ từ phía bên trong. Dùng các lỗ khoan sẵn (cần ốc vít dài hơn một chút).
Translation: DeepL
This is a bracket for these LED strips. It is movable and can therefore be adjusted to prevent glare. The printing area of the “PrintClosure Project” housing is very well lit.
The approx. 11 W/m LED strips are powered by 24 V and are connected directly to the power supply via a 1 A fuse. The lighting can be switched on and off using a switch.
Note: The power supply is located outside the housing.
The “Schienen” are joined together using ‘Verbinder’ (a little superglue) and the “Gelenke_Oben” are inserted. A drop of oil helps with this. The LED strips are shortened and glued in place. Now the left and right joints can be inserted into the housing from the inside together with the “Bolzen.” The existing holes are used for this (slightly longer screws are required).
