Tool chỉnh focus Laser Fiber GWEIKE M Series (Focus adjust tool)

Kiểu nhựa:

Nên in bằng vật liệu không giòn và ít bị cong vênh; PETG và PLA+ là lựa chọn quá chuẩn.
Với một máy in 3D tốt và độ chính xác cao... 1 mm phải đúng là 1 mm!

In các tab của bạn, kèm theo đai ốc và bu-lông.
Đừng vội; chờ bàn in và các tab nguội hẳn rồi hãy gỡ khỏi bàn để hạn chế cong vênh.

Kiểu kim loại:

Nhờ các file dxf đính kèm, bạn có thể cắt các tab từ tấm inox 1 mm hoặc nhôm 1 mm; phần Base, bu-lông và đai ốc vẫn làm bằng nhựa.
Tương tự, 1 mm phải đúng là 1 mm!
Khi mình có Nestworks C500, mình sẽ đăng các tab (bed và 10) cũng như bu-lông và đai ốc để gia công (milled) bằng kim loại.

Lắp ráp:

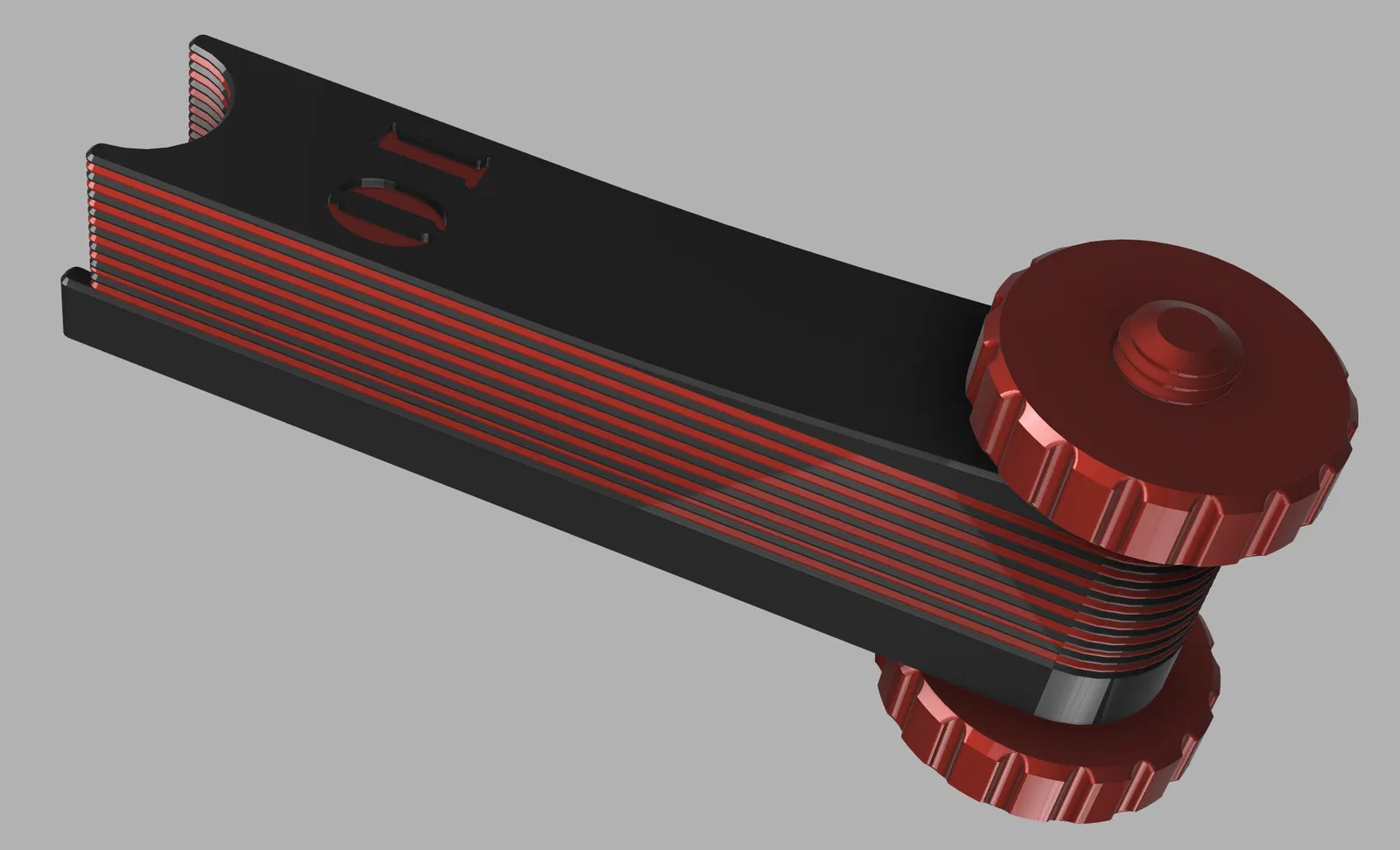

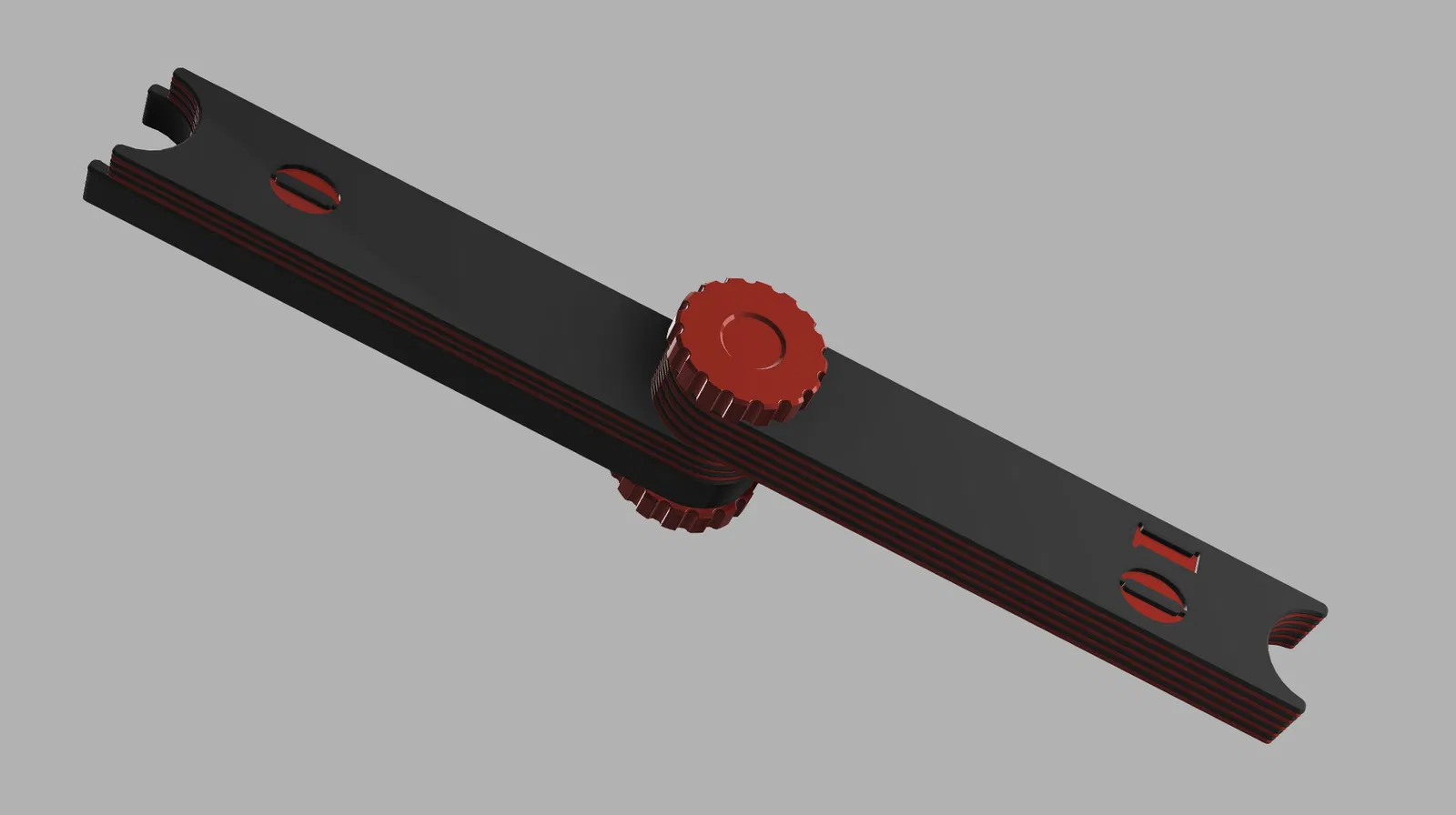

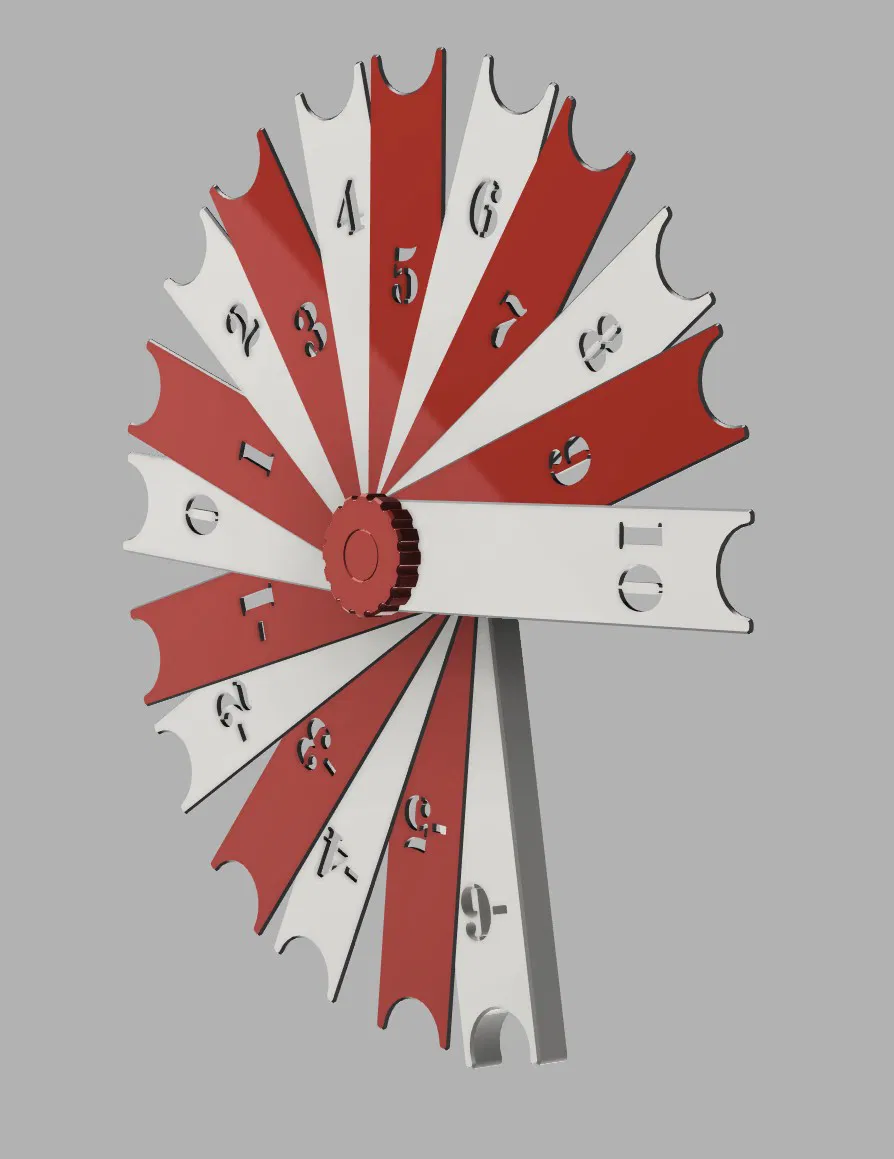

Xếp các tab lên bu-lông theo đúng thứ tự!!!
Siết đai ốc từ từ... là xong!

Bạn có thể dễ dàng kiểm tra độ chính xác của tool bằng thước kẹp (caliper). Tab “bed” cần dày đúng 7.4 mm, và tương ứng với focus là -6.

Dùng đai ốc Nylstop 6mm với vít kim loại 6mm là một lựa chọn hay để giữ lực ép lên các tab ổn định trong lúc xoay, mà không làm đai ốc bị quay theo.

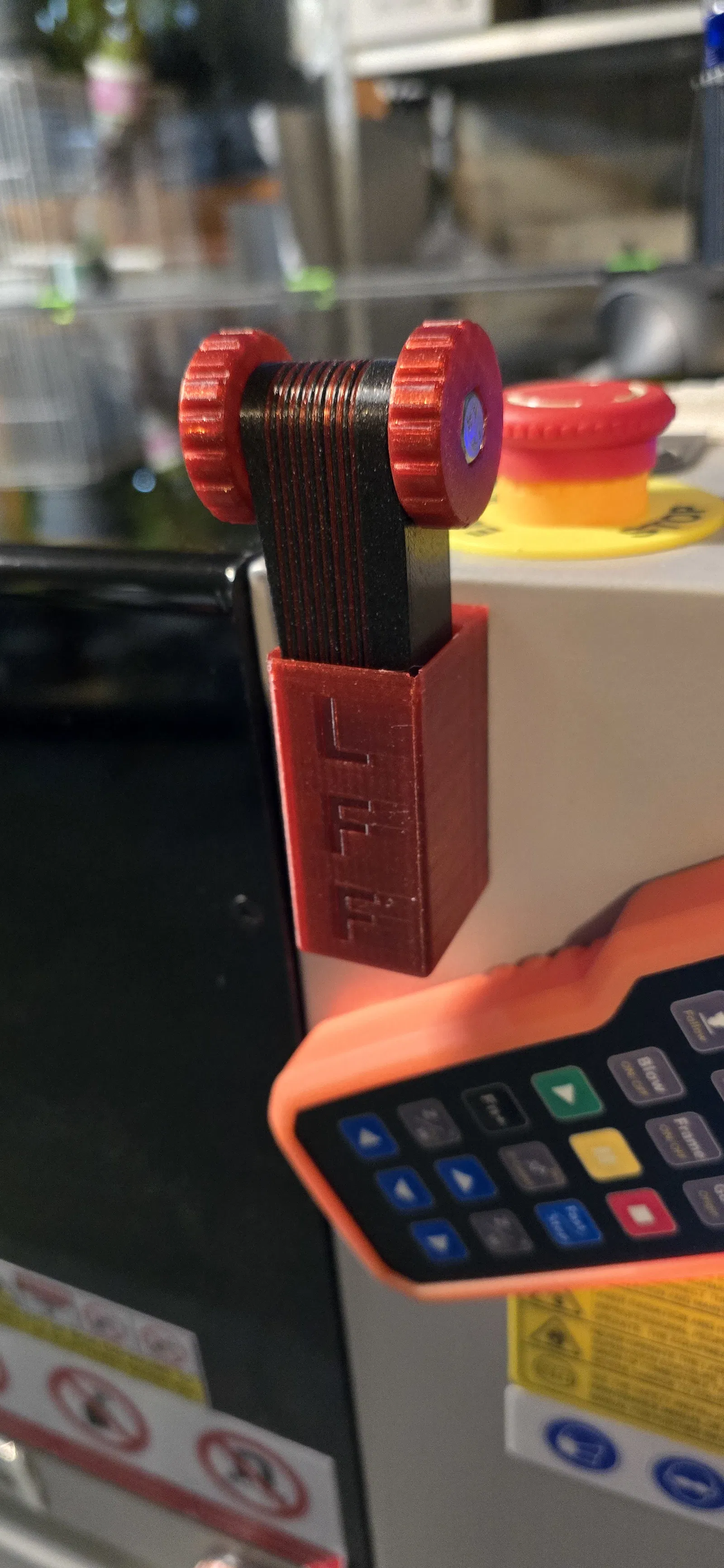

Ba nam châm tròn 10x3 mm cho phần housing.
Nếu dùng vít kim loại: 1 cái TH M6X40 mm và 1 cái TH M6 Nylstop.

Cách dùng:

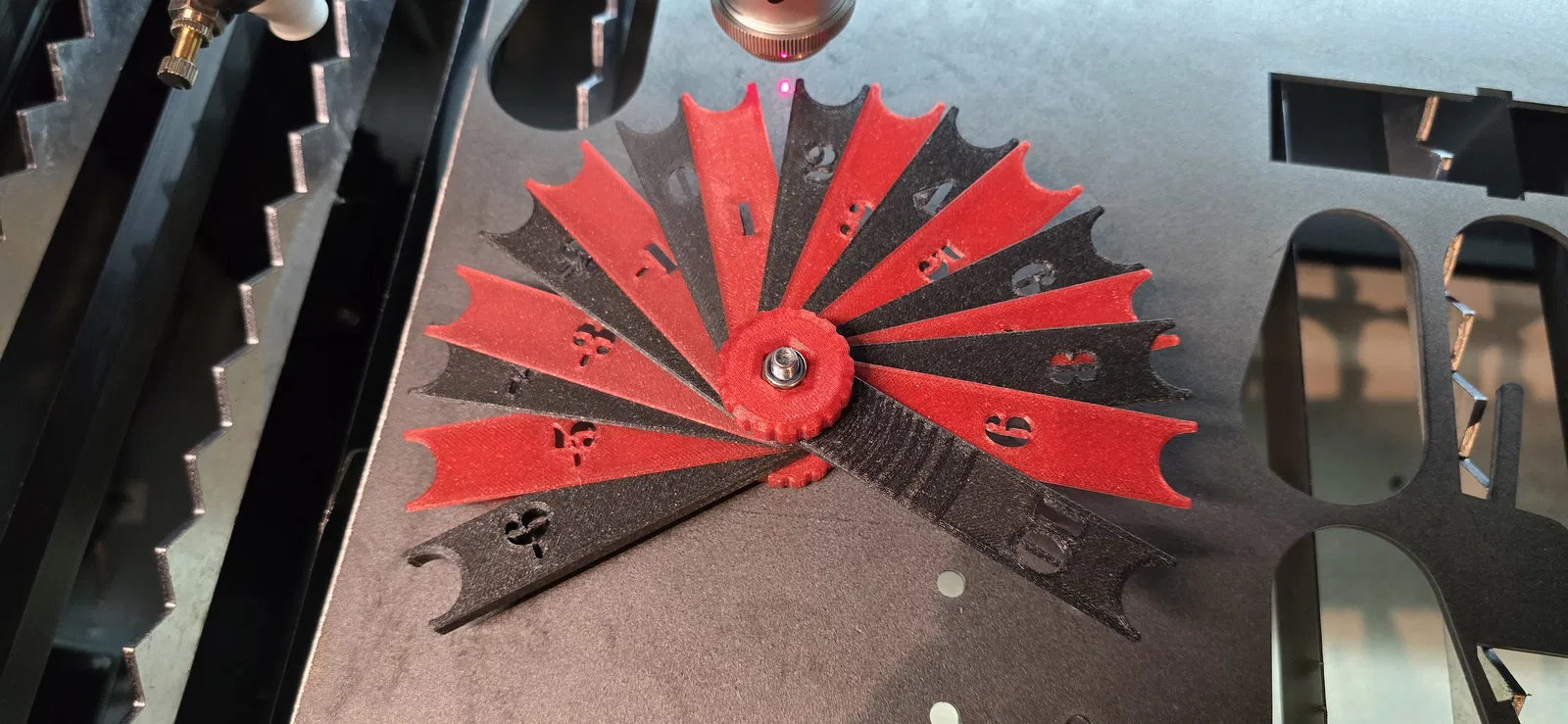

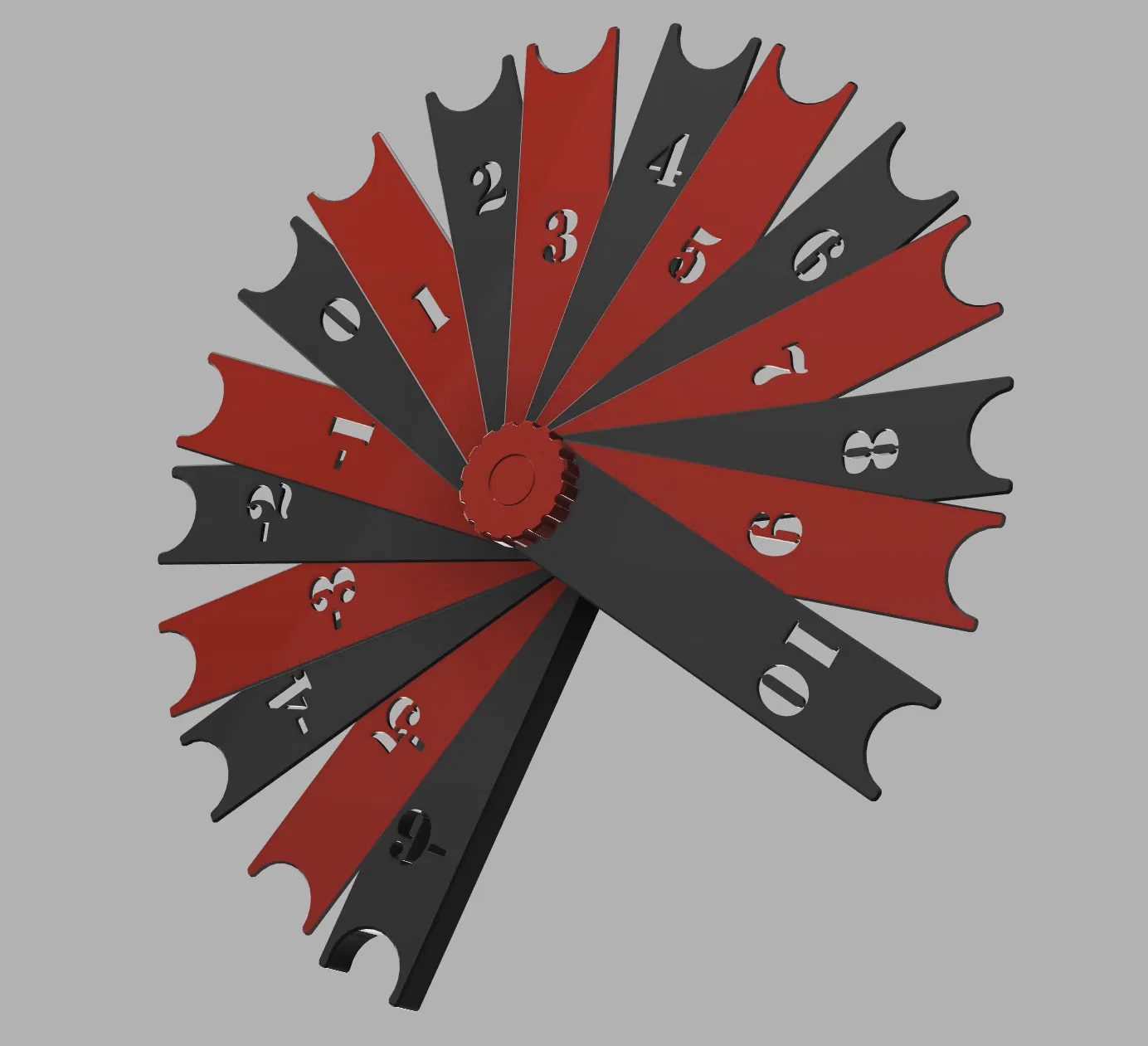

Chọn giá trị focus bạn muốn và xếp tất cả tab có giá trị thấp hơn. Xếp các tab còn lại tương tự, lệch 180 độ, hoặc 90 độ, hay sao cũng được theo ý bạn.

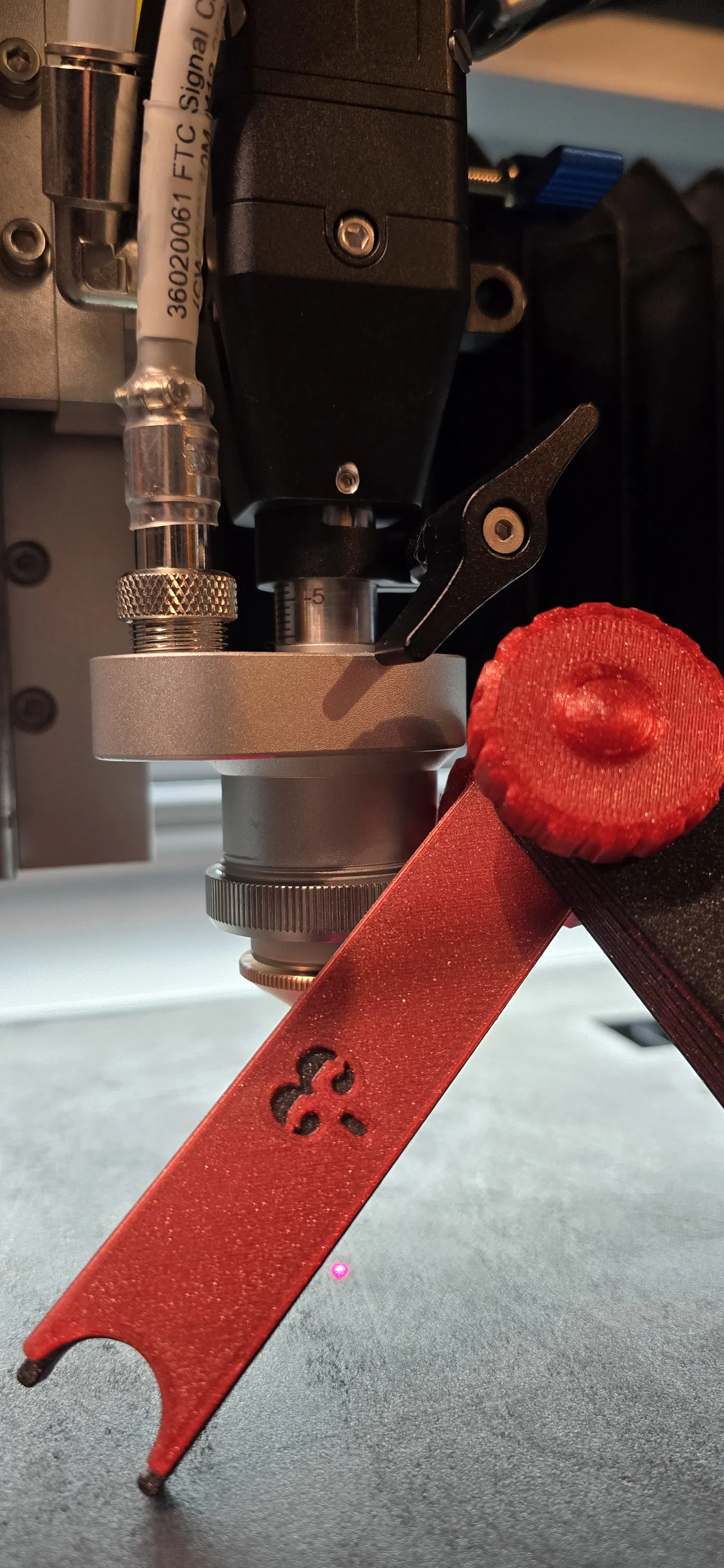

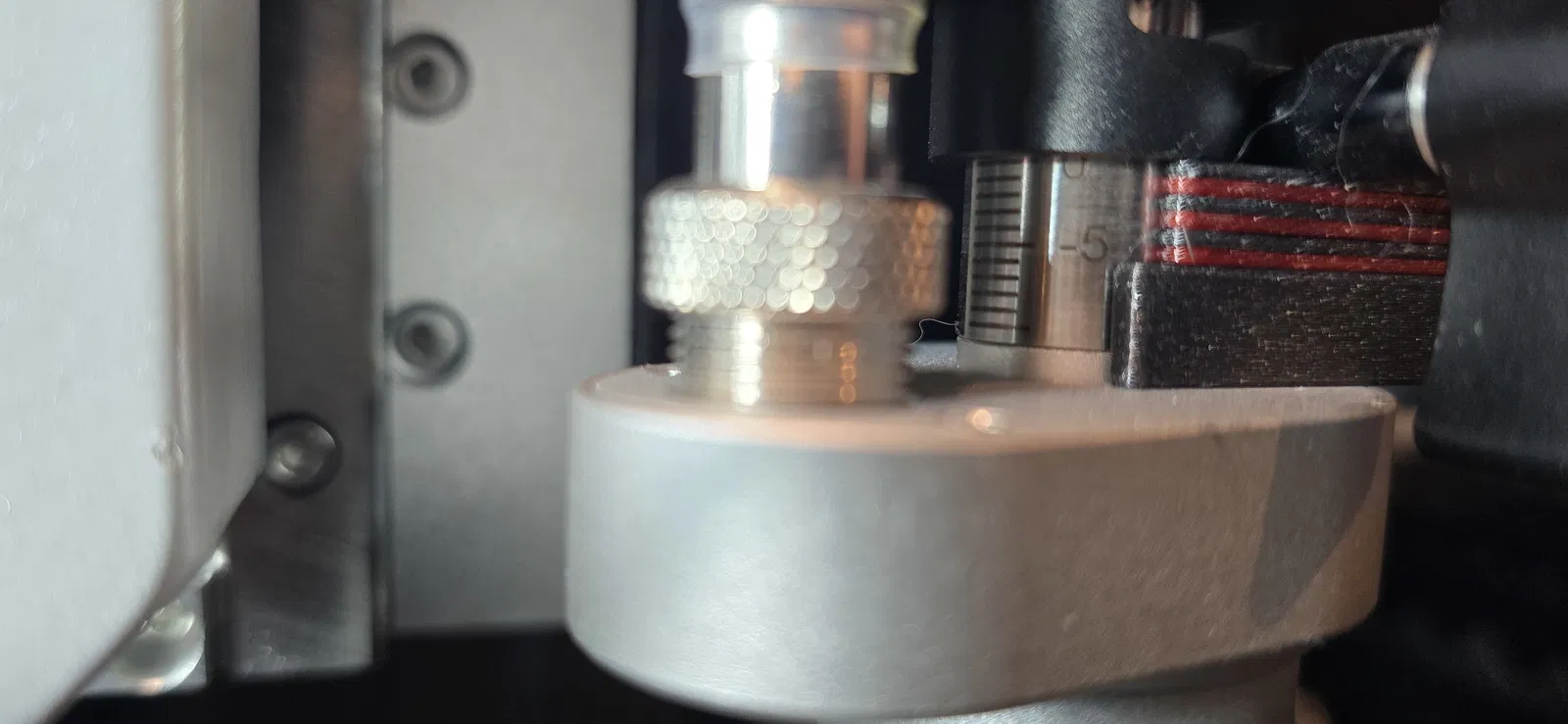

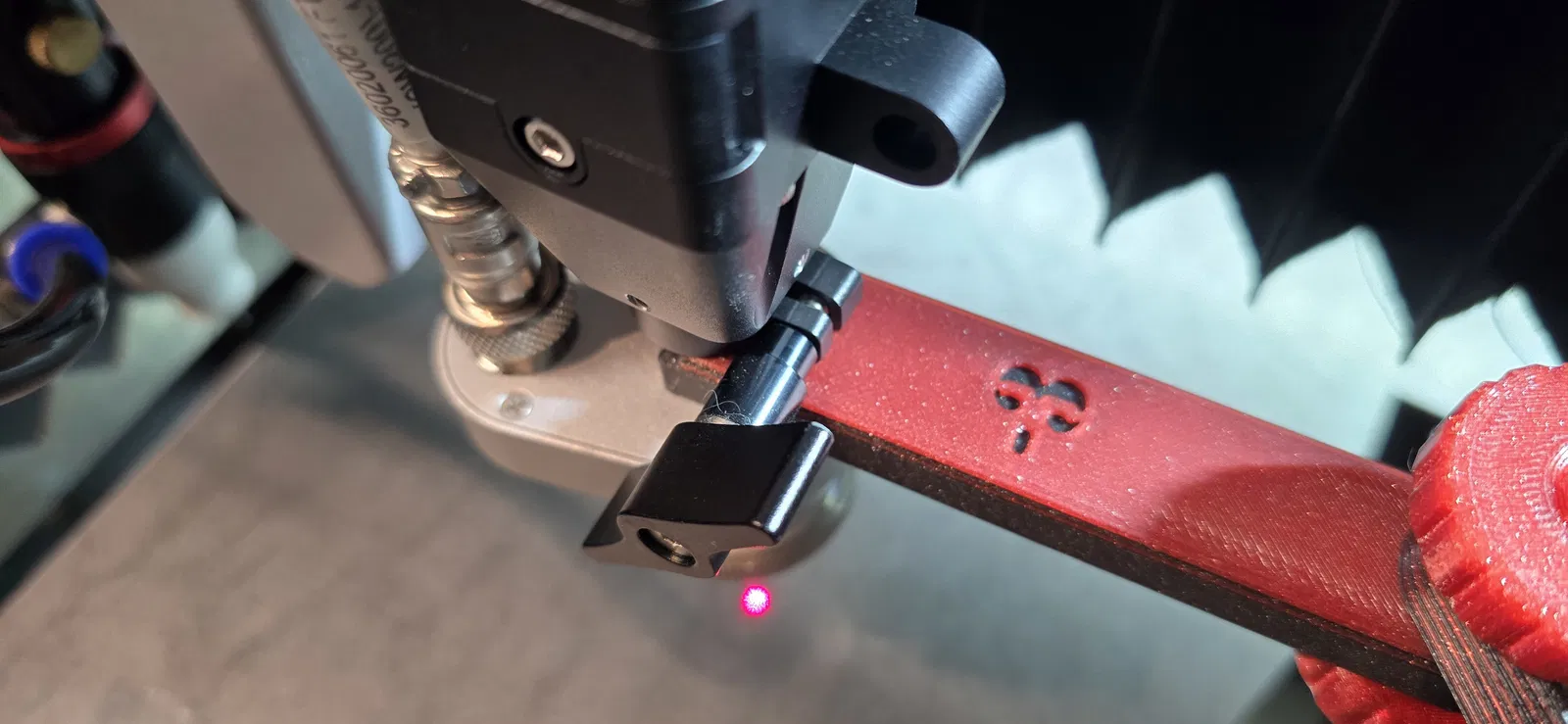

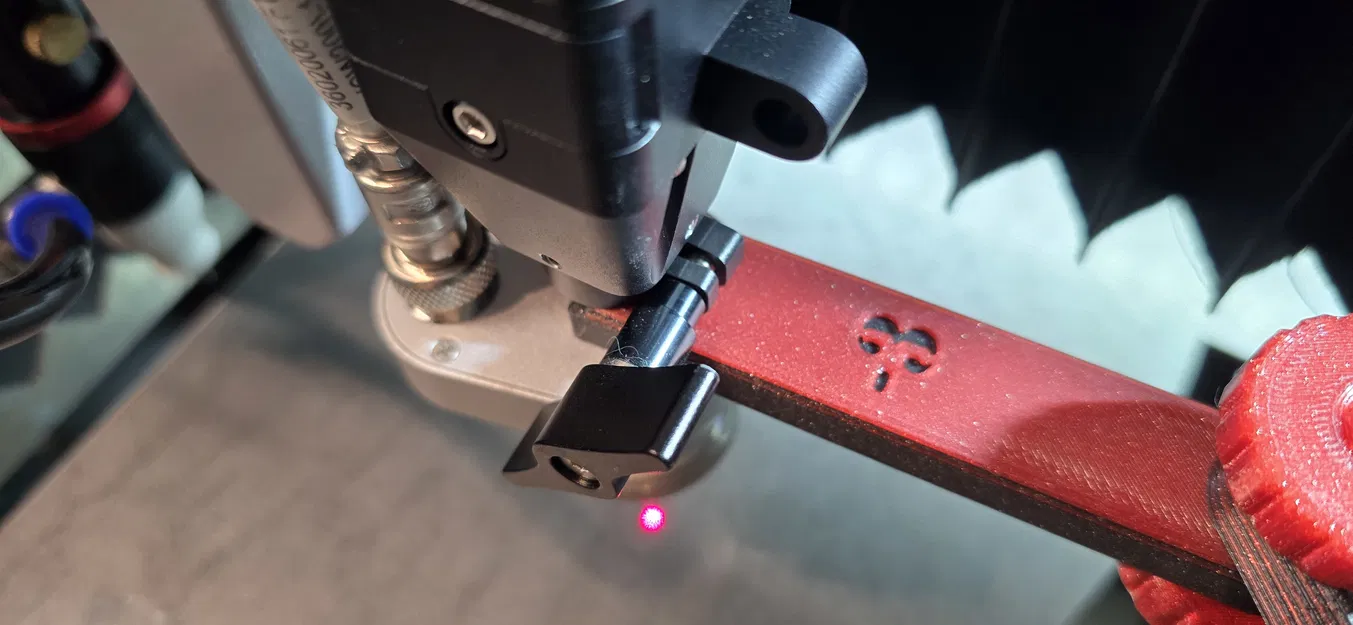

Vặn lỏng ốc khóa focus, đẩy tool vuông góc theo trục cho tới khi nghe “click”, rồi đẩy nozzle lên để giữa các tab không còn khe hở, sau đó siết lại ốc.
Cuối cùng, tháo tool LFF ra khỏi đầu laser bằng cách trượt ngang sang phải.
... xong rồi đó!

Chúc bạn dùng vui!

Bonus :

Cũng có thể dùng như quạt tay nếu bạn đổ mồ hôi khi vận hành M series.

Mong lực của laser cutting luôn ở bên bạn!
cũng như lực của 3D printing nữa!
