PWM Controller Box – Hộp bộ điều khiển PWM làm mát điện tử

Hộp cho Bộ Điều Khiển PWM - Làm Mát Điện Tử

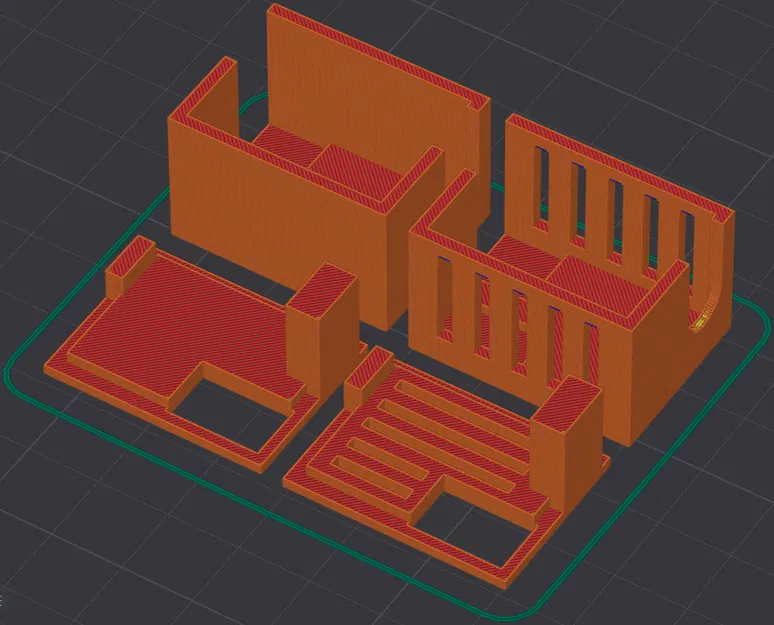

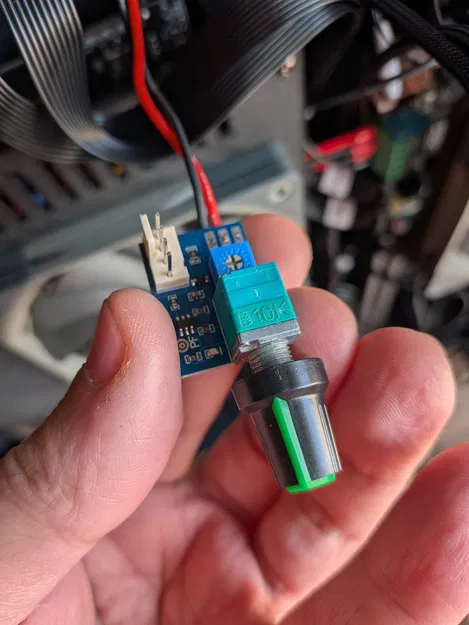

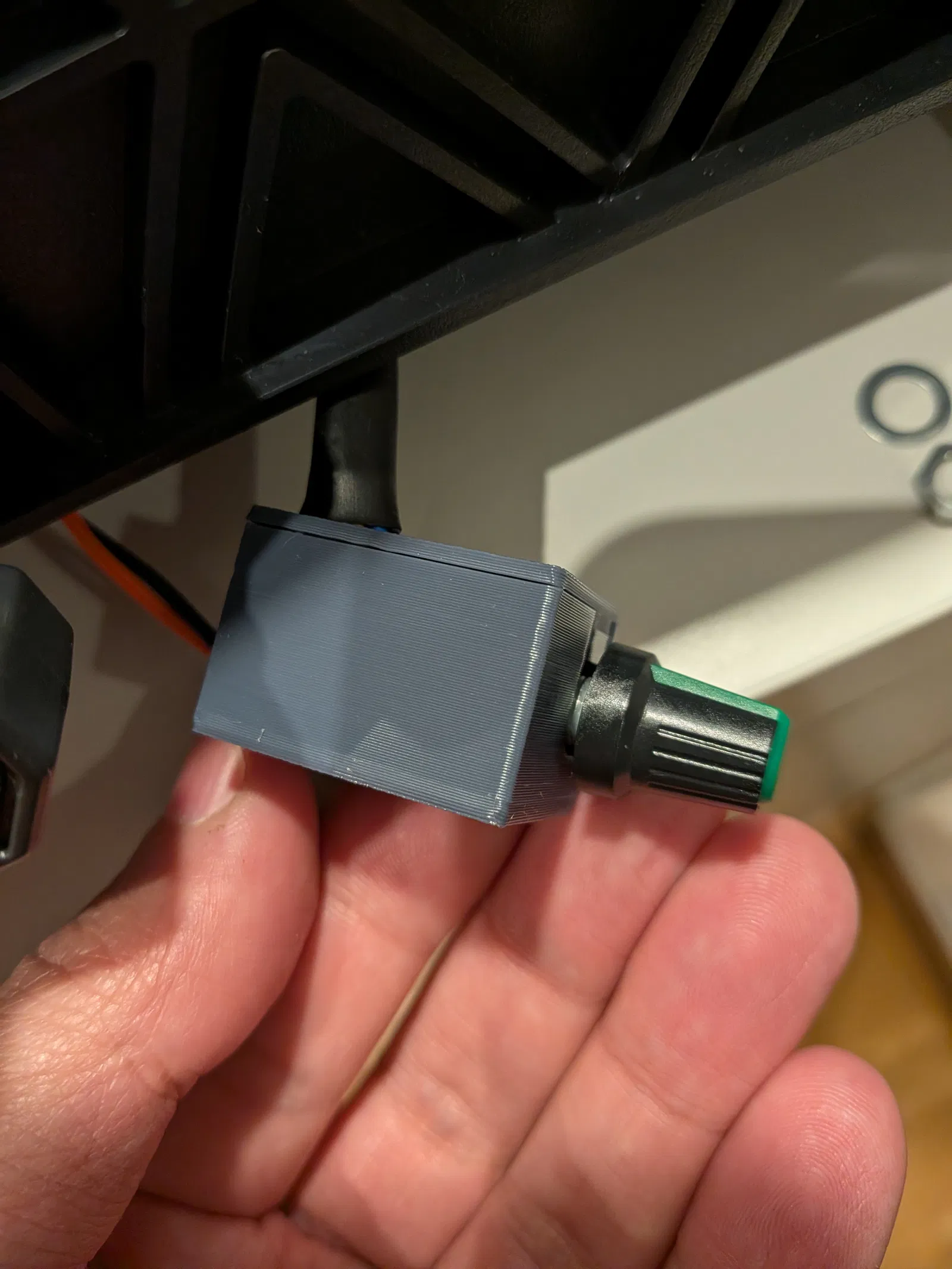

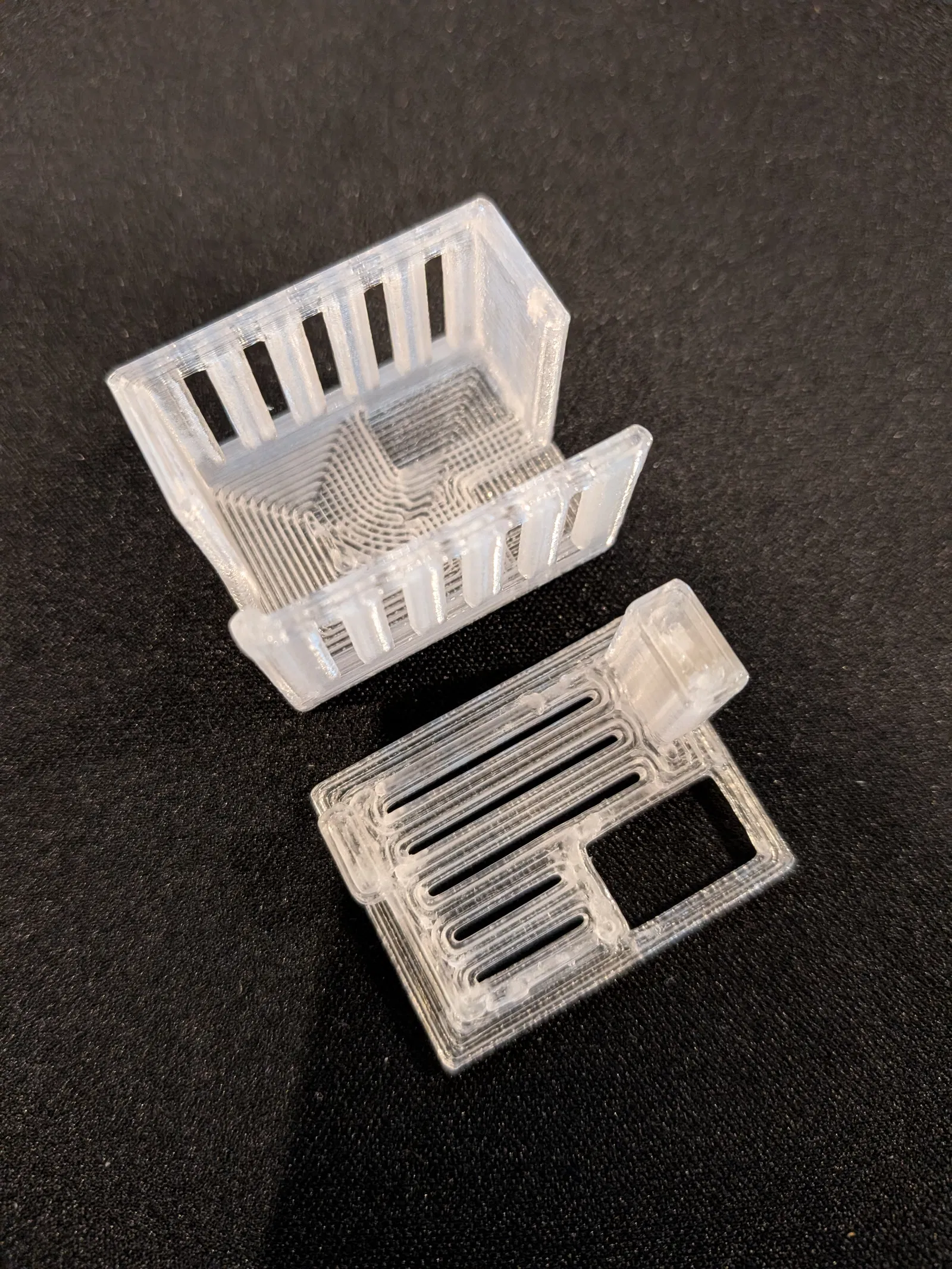

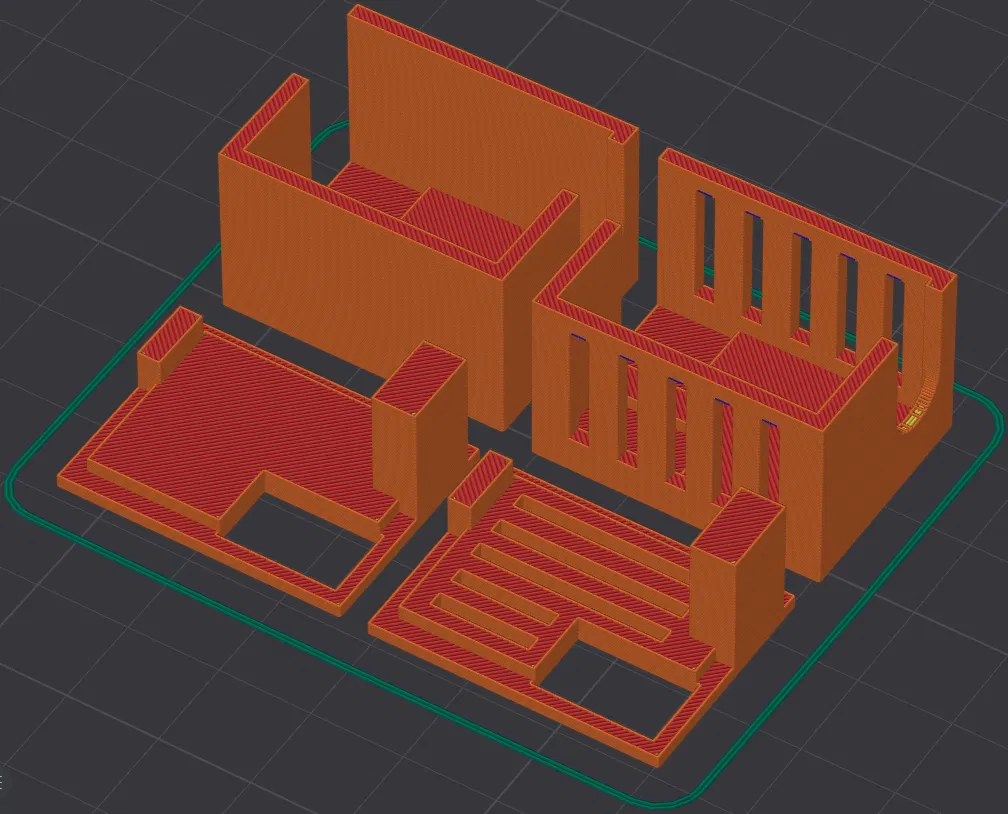

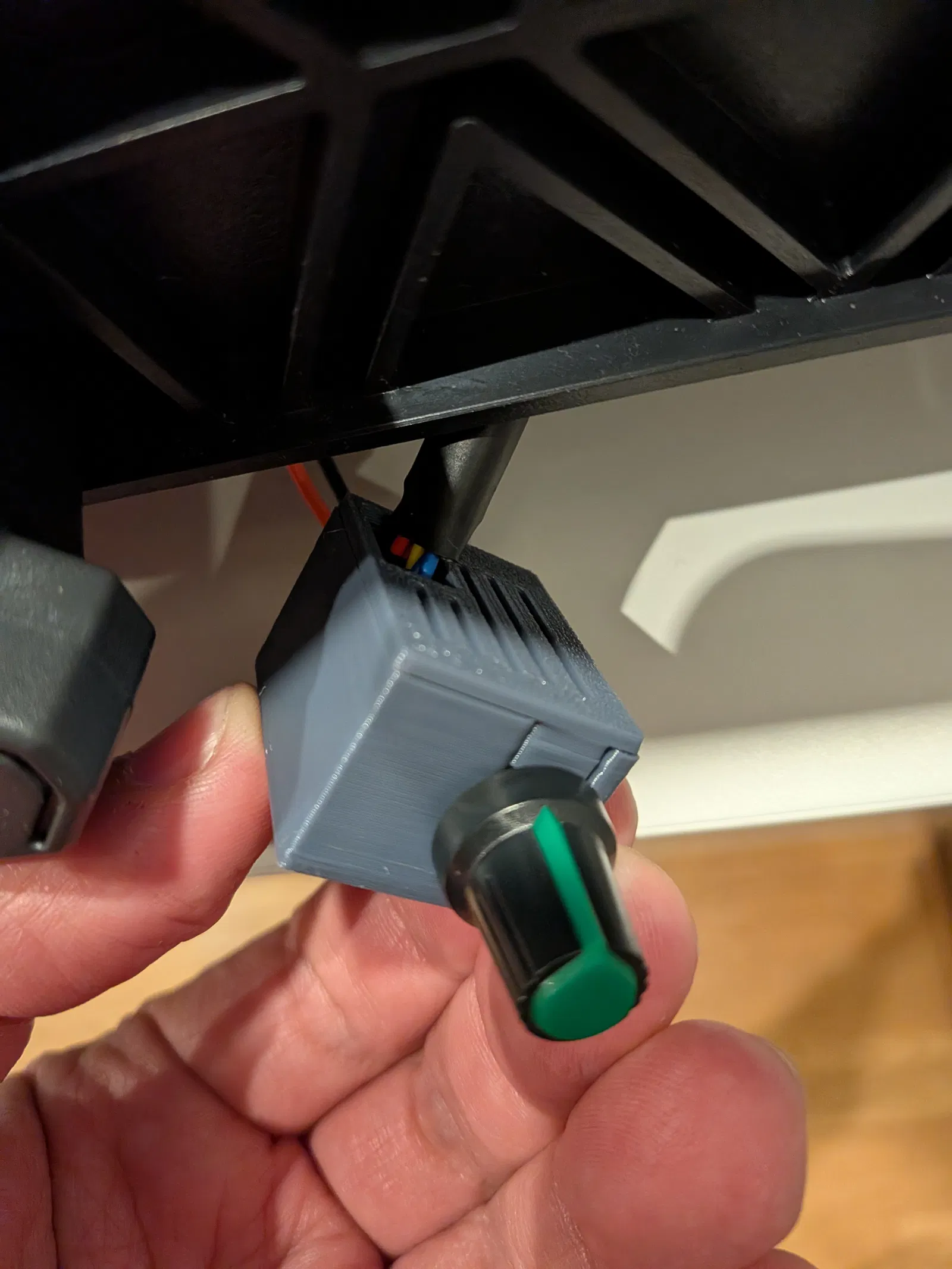

Đây là một cái hộp đơn giản, gọn và xài ổn, ban đầu thiết kế cho Sovol SV08 nhưng kiểu dáng dùng chung nên hầu như máy in nào cũng lắp được. Hộp này để gắn một bộ điều khiển PWM 12V loại tiêu chuẩn.

⚠ LƯU Ý QUAN TRỌNG: Sovol SV08 và đa số máy in chạy nguồn 24V. Bắt buộc phải dùng Buck Converter (giảm áp) từ 24V xuống 12V trước khi vào bộ PWM để tránh làm hư linh kiện.

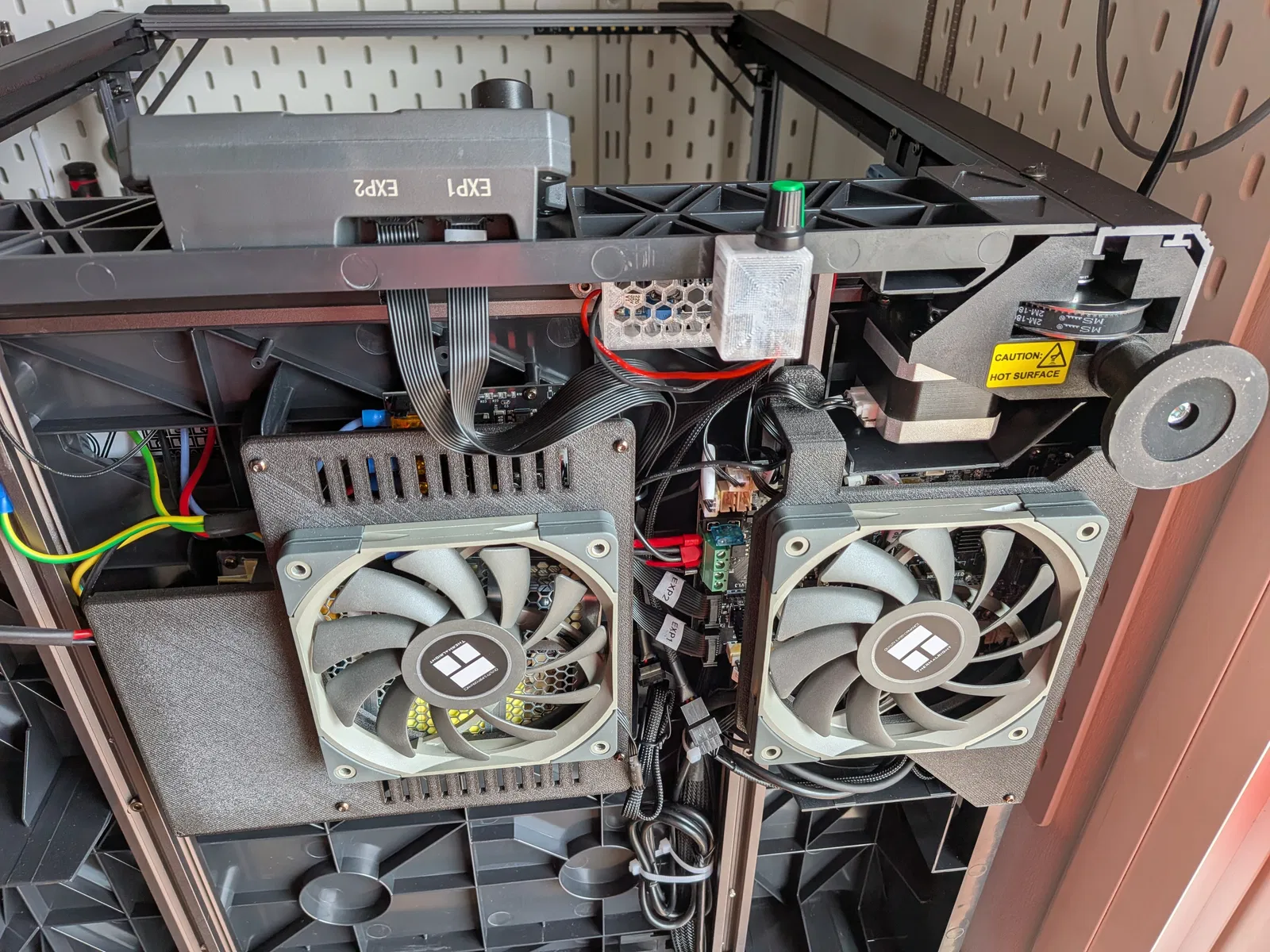

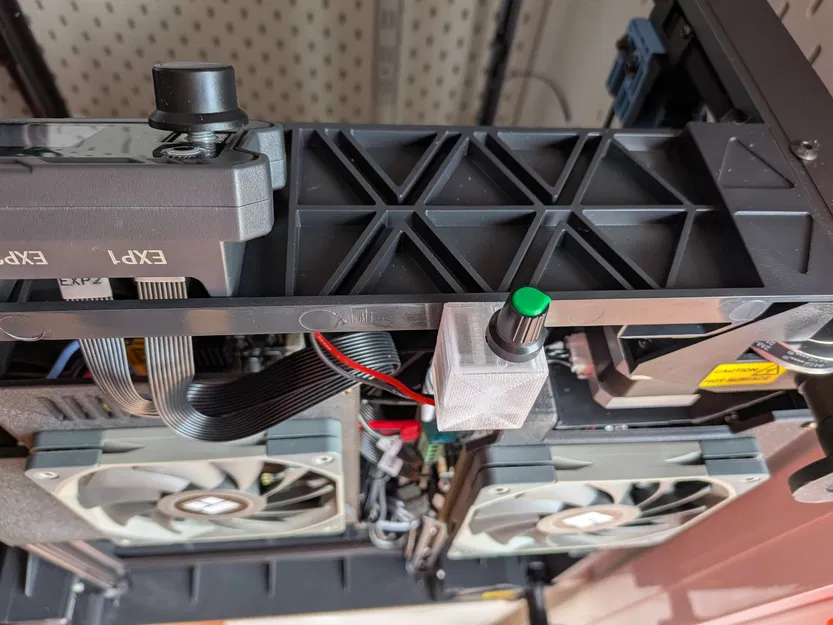

Trong cấu hình của mình, mình dùng 1 bộ điều khiển + dây chia chữ Y để cấp nguồn và điều khiển cùng lúc 2 quạt 120mm: một cho PSU và một cho bo mạch MCU.

Cấu hình cho Klipper (Mainsail/Fluidd)

Để có thể xem nhiệt độ trực tiếp trên giao diện Mainsail khi dùng hệ điều khiển thủ công này, bạn có thể thêm đoạn sau vào printer.cfg.

Lưu ý: Dùng duplicate_pin_override để có thể khai báo trùng cùng một pin (ví dụ pin quạt zin) mà Klipper không báo lỗi, giúp vẫn xem được biểu đồ nhiệt độ dù bạn chỉnh PWM thủ công bằng biến trở.

G-Code

[duplicate_pin_override]
pins: PA1

[temperature_fan HOST_Fan]
pin: PA1
max_power: 1.0
sensor_type: temperature_host
min_temp: 10
max_temp: 100
control: watermark
target_temp: 20

[temperature_fan PSU_Fan]
pin: PA1
max_power: 1.0
sensor_type: temperature_mcu
min_temp: 10
max_temp: 100
control: watermark
target_temp: 15

PWM Controller Box - Electronics Cooling Solution

Một hộp (enclosure) đơn giản mà hiệu quả, ban đầu thiết kế cho Sovol SV08 nhưng tương thích với mọi máy in 3D. Dùng để gắn một 12V PWM regulator loại tiêu chuẩn.

⚠ LƯU Ý QUAN TRỌNG: Sovol SV08 và hầu hết máy in đời mới dùng 24V. Bạn phải dùng Buck Converter (step-down) từ 24V xuống 12V trước khi qua bộ điều khiển để tránh “cháy” phần cứng.

Thiết lập này dùng một bộ điều khiển duy nhất kèm dây chia Y để quản lý cùng lúc hai quạt 120mm: một cho PSU và một cho bo MCU.

Cấu hình Klipper (Mainsail/Fluidd)

Để theo dõi nhiệt độ ngay trong Mainsail khi dùng kiểu điều khiển PWM thủ công này, hãy thêm đoạn sau vào printer.cfg.

Lưu ý: Dùng duplicate_pin_override để Klipper vẫn hiển thị biểu đồ nhiệt độ mà không can thiệp vào việc bạn chỉnh PWM bằng tay.

G-Code

[duplicate_pin_override]
pins: PA1

[temperature_fan HOST_Fan]
pin: PA1
max_power: 1.0
sensor_type: temperature_host
min_temp: 10
max_temp: 100
control: watermark
target_temp: 20

[temperature_fan PSU_Fan]
pin: PA1
max_power: 1.0
sensor_type: temperature_mcu
min_temp: 10
max_temp: 100
control: watermark
target_temp: 15
