Phụ kiện Dodgy PIKAUP Card Lifter (pin/plug thay thế)

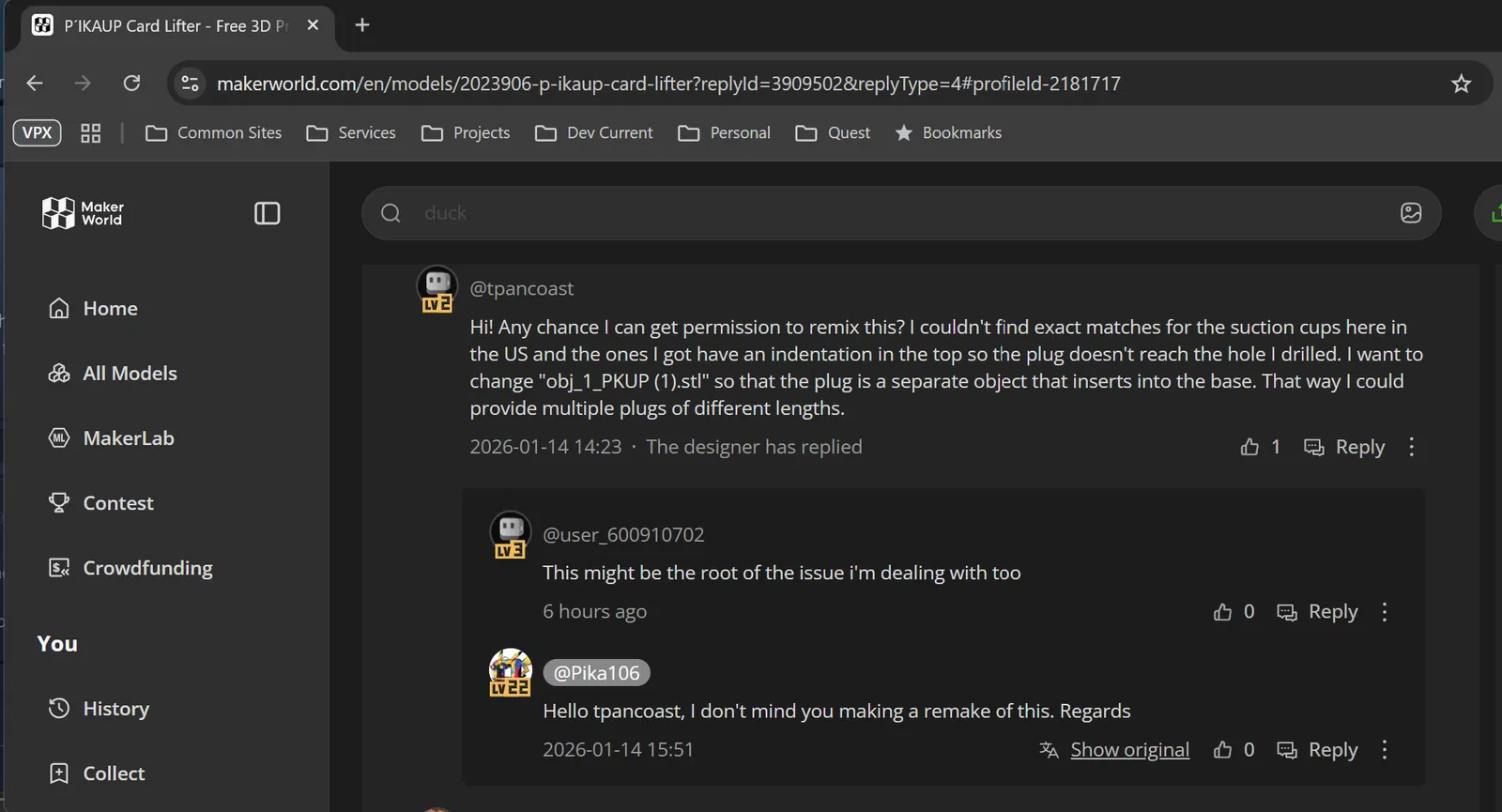

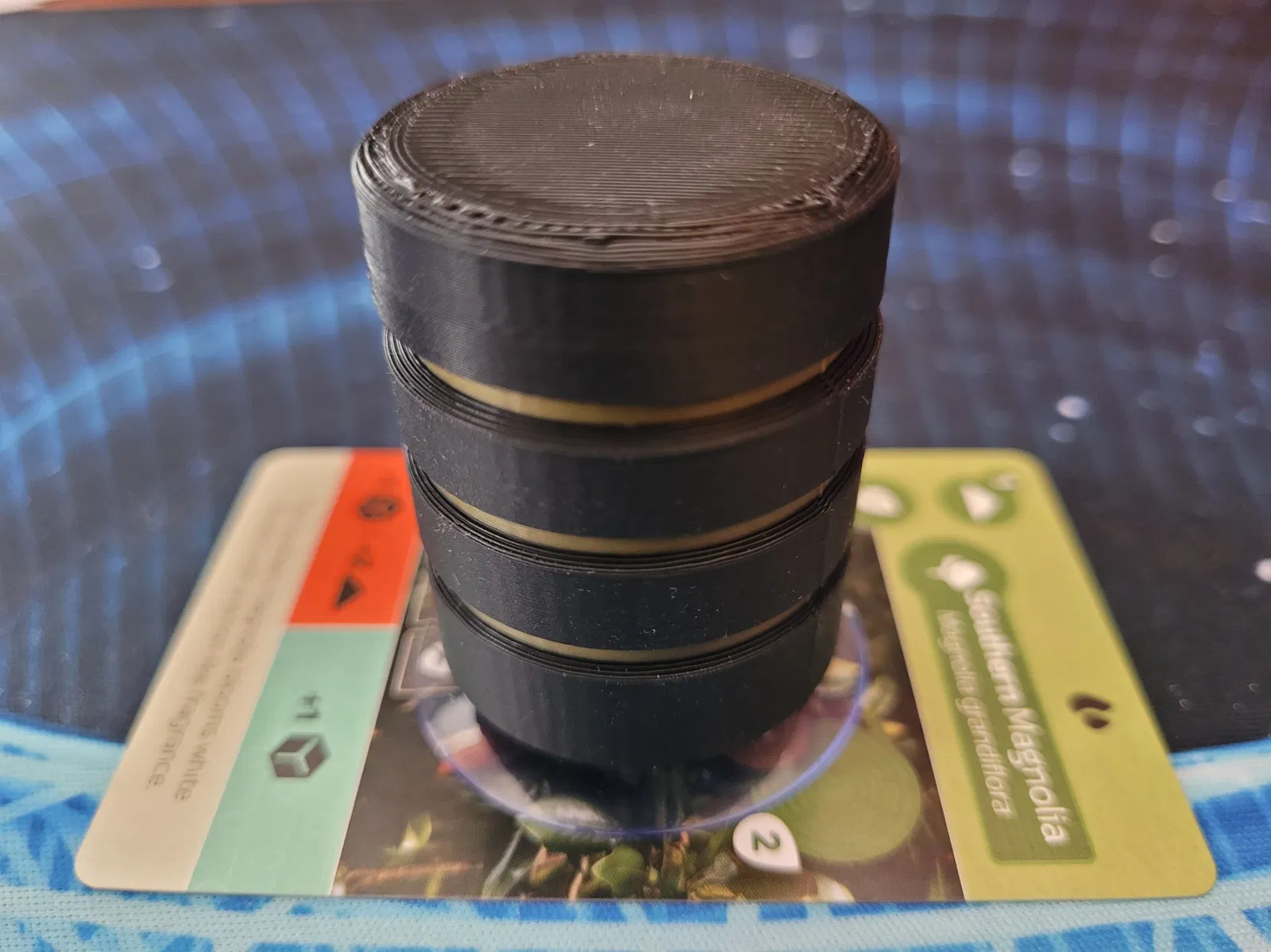

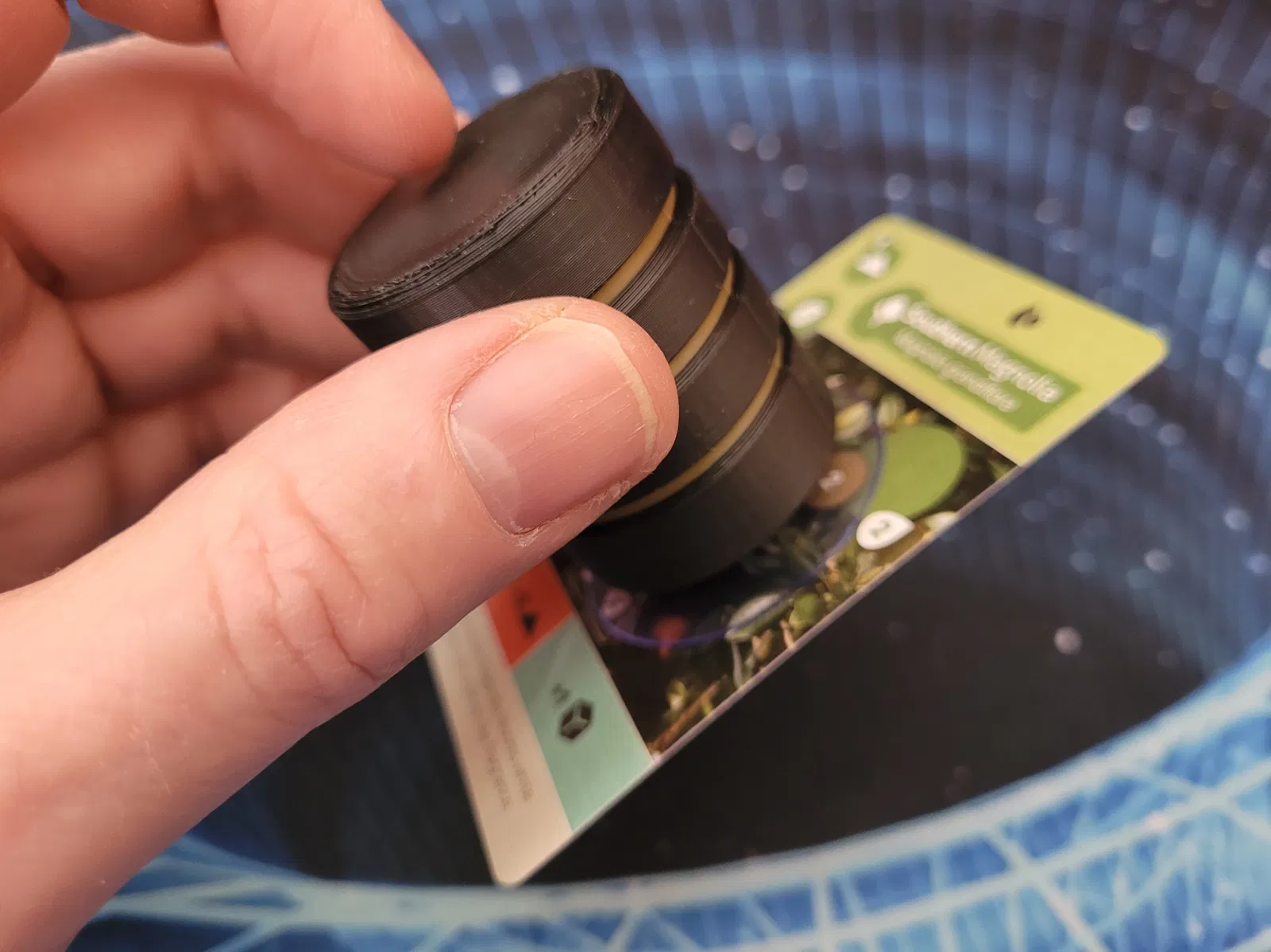

Trước hết, cảm ơn Pika106 vì thiết kế PIKAUP của anh ấy trên MakerWorld. Anh ấy tạo ra một mẫu giúp nhấc nhanh và dễ nhiều lá bài cùng lúc, rồi thả ra chỉ bằng cách bấm nút. Mình không mua được đúng loại suction cup như anh ấy gợi ý, và loại mình nhận được có phần lõm ở phía trên. Cái pin dùng để bịt lỗ đó lại thì không đủ dài.

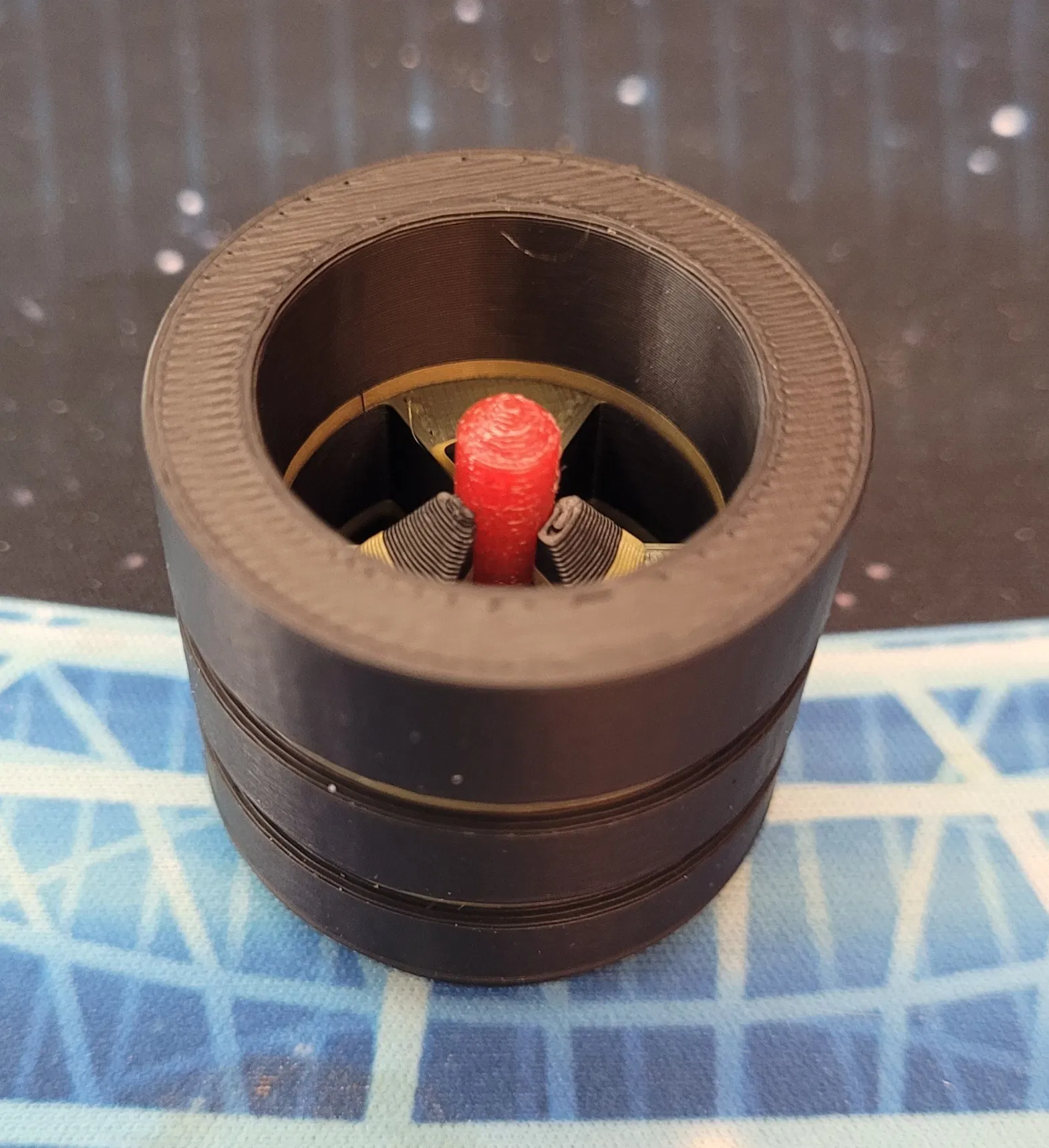

Bản biến thể của mình làm cho pin có thể thay thế được. Bản 10mm thì sẽ giống bản gốc. Bản 12mm là cái hợp với mình, và mình có thêm 2 kích thước nữa. Nếu bạn cần tinh chỉnh thêm, hãy scale trục Z trong slicer (giữ X và Y như cũ). Cách này cũng cho phép bạn in pin/plug bằng TPU để kín hơn chút. (Bản TPU của mình phải dùng kềm cắt lệch (offset clippers) tỉa lại một chút để đầu nhọn gọn hơn.)

Cuối cùng, mình có thêm một drill guide. Phải thú nhận là drill guide này không chính xác như mình mong, nhưng dùng nó vẫn cho kết quả tốt hơn so với canh đại tâm bằng mắt. Phần lõm trên suction cup của mình cũng làm chuyện đó khó hơn.

Hướng dẫn:

1. Đặt “Scarf Joint Placement” thành “Continous” để bản in sạch hơn.

2. In “obj_2_PKUP” và “obj_3_PKUP” từ model gốc. 0.20mm là ổn với mình.

3. In “obj_1_PKUP (Replacable Pin)” ở đây.

   1. Nếu bạn muốn filament swap để đổi màu, mình in ở .20mm, rồi đổi màu tại 2.20mm (11), 3.80mm (19), 11.80mm (59), 13.40mm (67), 21.80mm (109), và 23.40mm (117).

4. In một cây pin đúng kích thước. In vài cây, thử, rồi chỉnh Z scale nếu cần. Có TPU thì in TPU, không có thì vẫn dùng ổn.

5. Có thể in thêm drill guide? Mình có in vài cái cho bạn bè, và mình phải bỏ đi nửa số suction cup. Nhưng trong đó cũng bao gồm cả các lần thử không dùng guide. Lỗ canh đúng tâm nhất của mình thật ra lại là lúc không dùng guide, nhưng mình không lặp lại được ổn định.

6. Sau khi in xong, nhớ kiểm tra suction cup đã ngồi chắc chưa và khi ở trạng thái nghỉ thì pin không được đẩy nó quá nhiều. Nếu nó đẩy suction cup bật ra, nghĩa là pin quá dài. Mình thấy xoay suction cup trong holder giúp pin “settle” xuống và tìm đúng lỗ dễ hơn.

Nếu bạn không muốn mạo hiểm mua loại suction cup khác, thì loại mình mua vẫn dùng được. Đây là link Amazon cho Suction Cups và Springs. (Mấy cái spring này xài rất ngon)
