The R7Makers Ledger | Sổ theo dõi sách modular & bộ đếm cơ khí

The R7Makers Ledger | Modular Book Tracker & Mechanical Counter

Câu chuyện “How & Why” phía sau thiết kế

Nói thiệt: ban đầu mình thử in nguyên khối một cục, nhưng thời gian in quá lâu, mà chỉ cần fail một lần là bay luôn cả cuộn filament. Nên mình quay lại từ đầu để làm ra một bộ lắp ráp modular “thông minh”, thực sự hợp lý trong môi trường workshop.

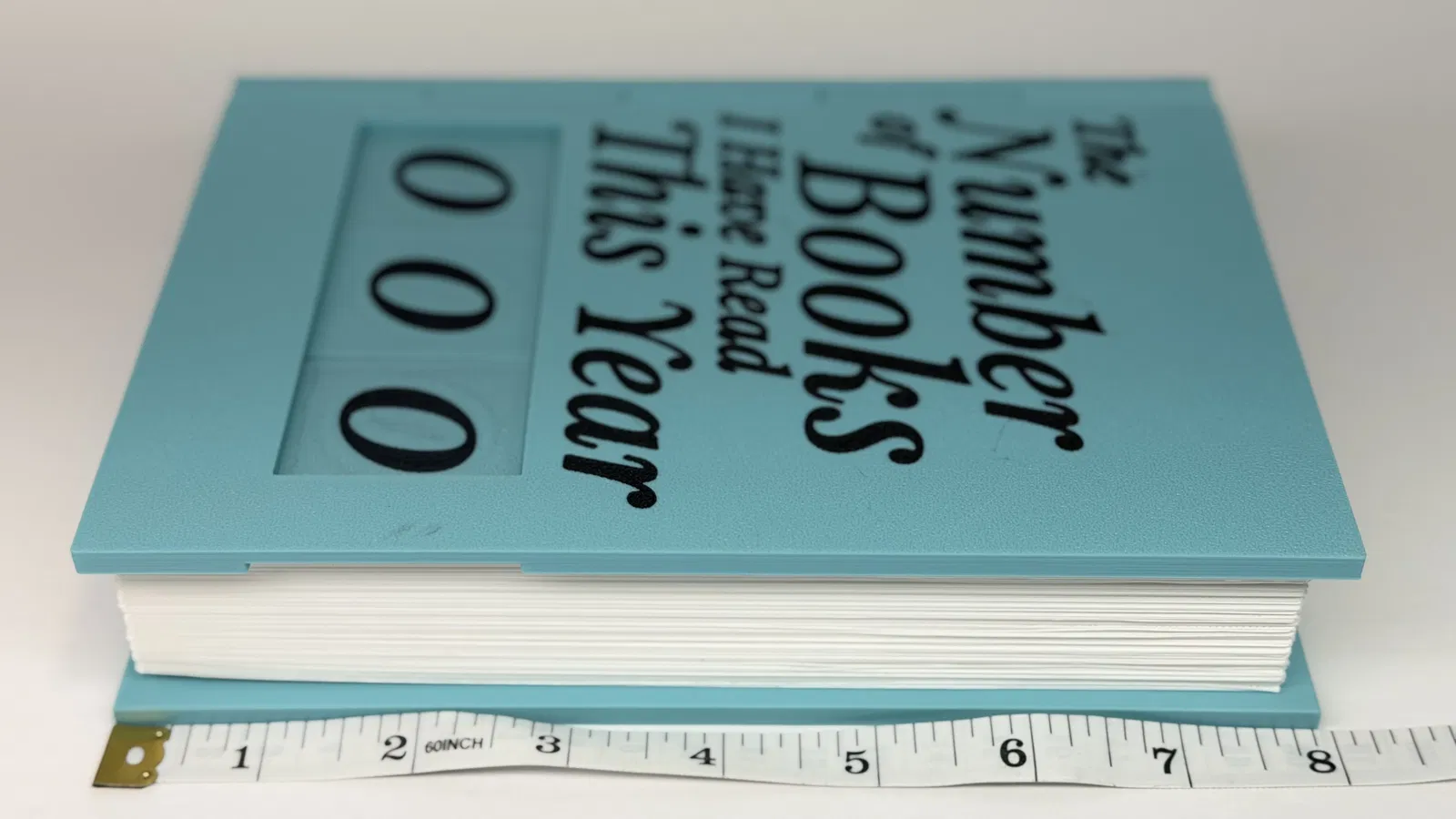

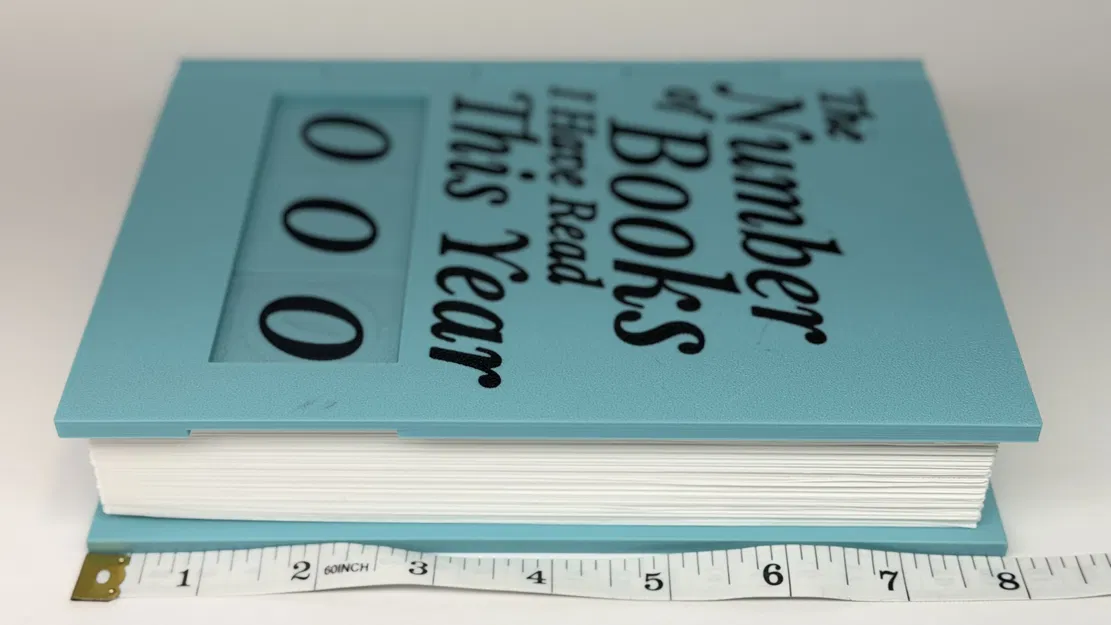

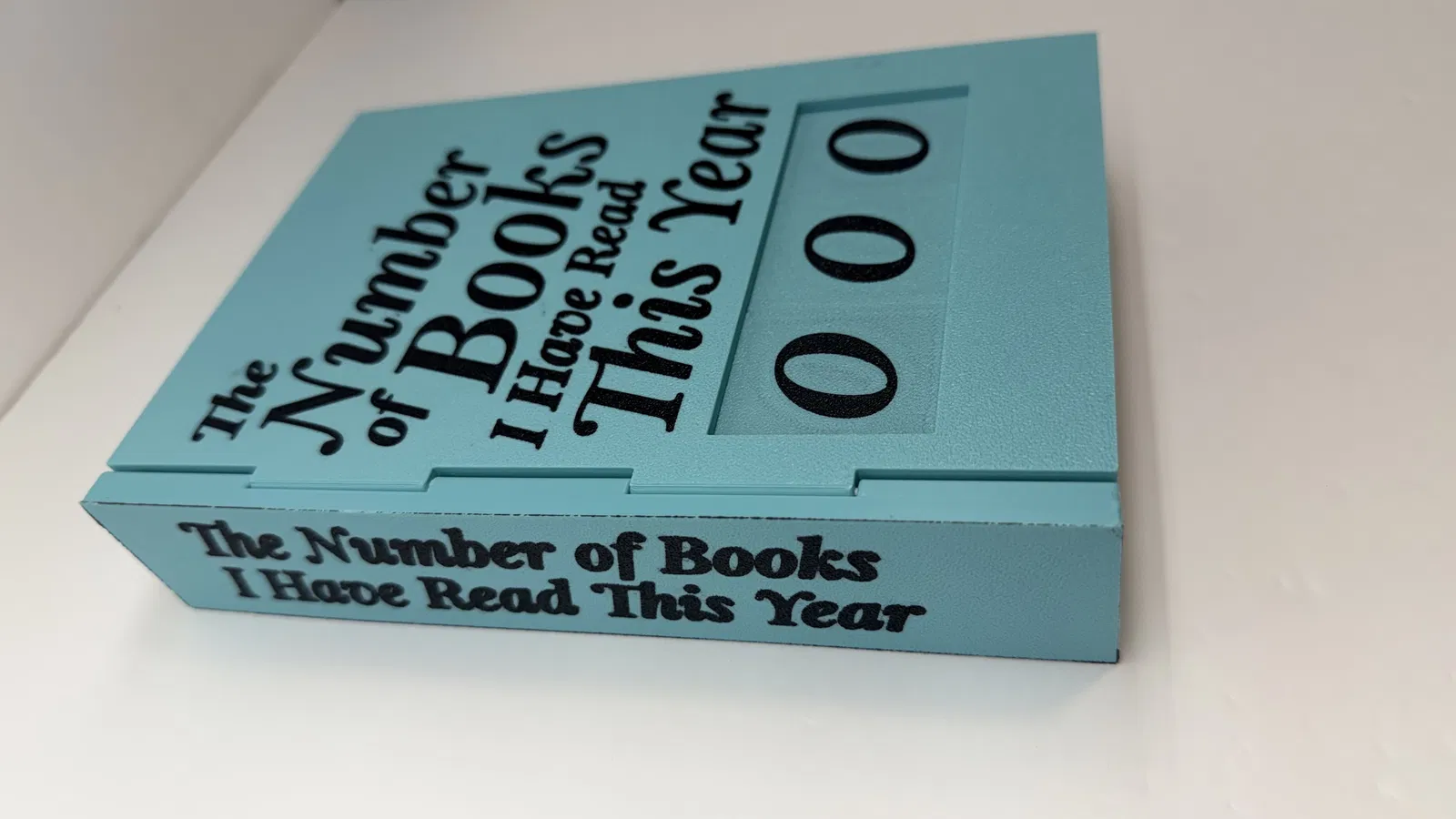

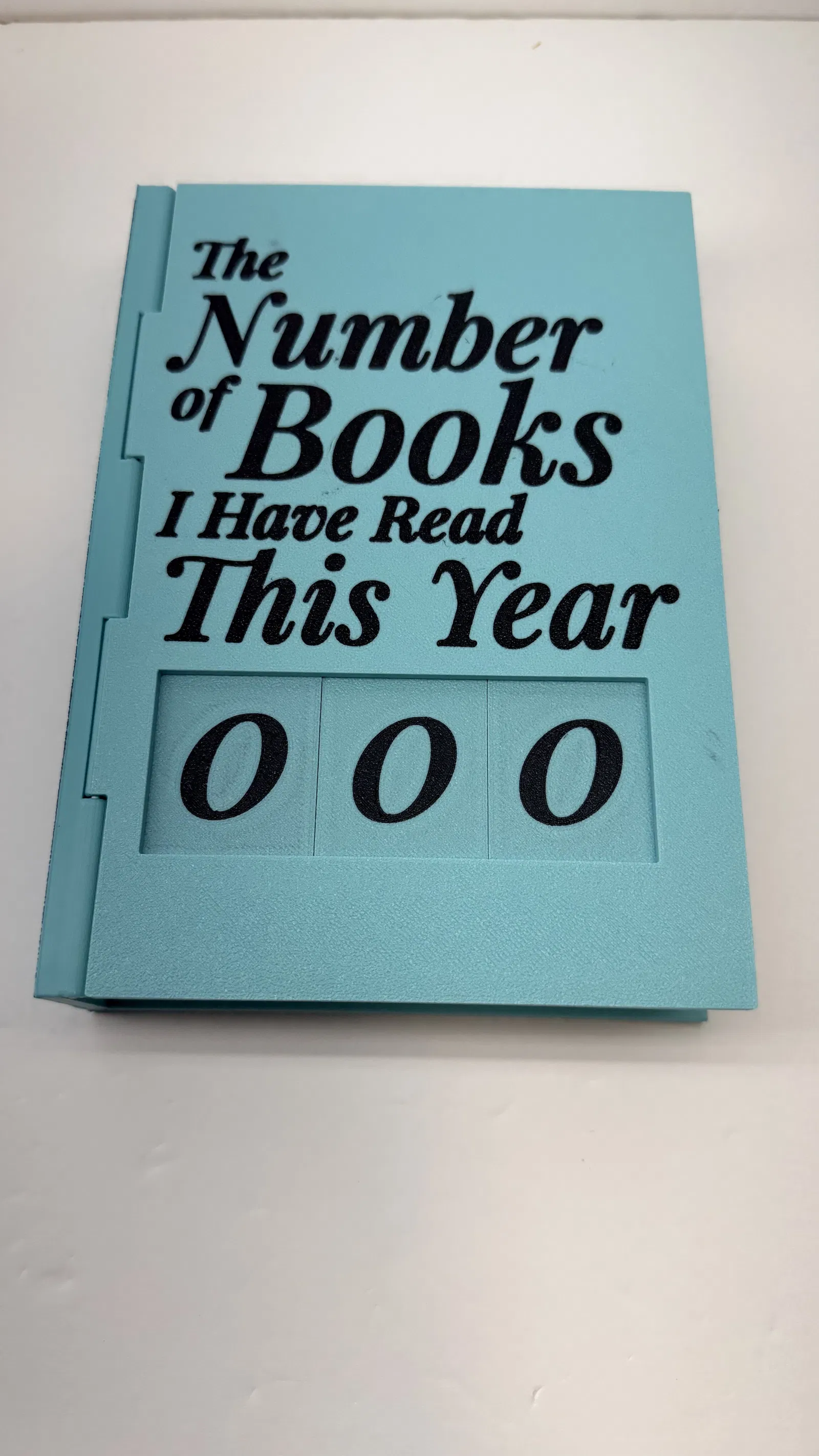

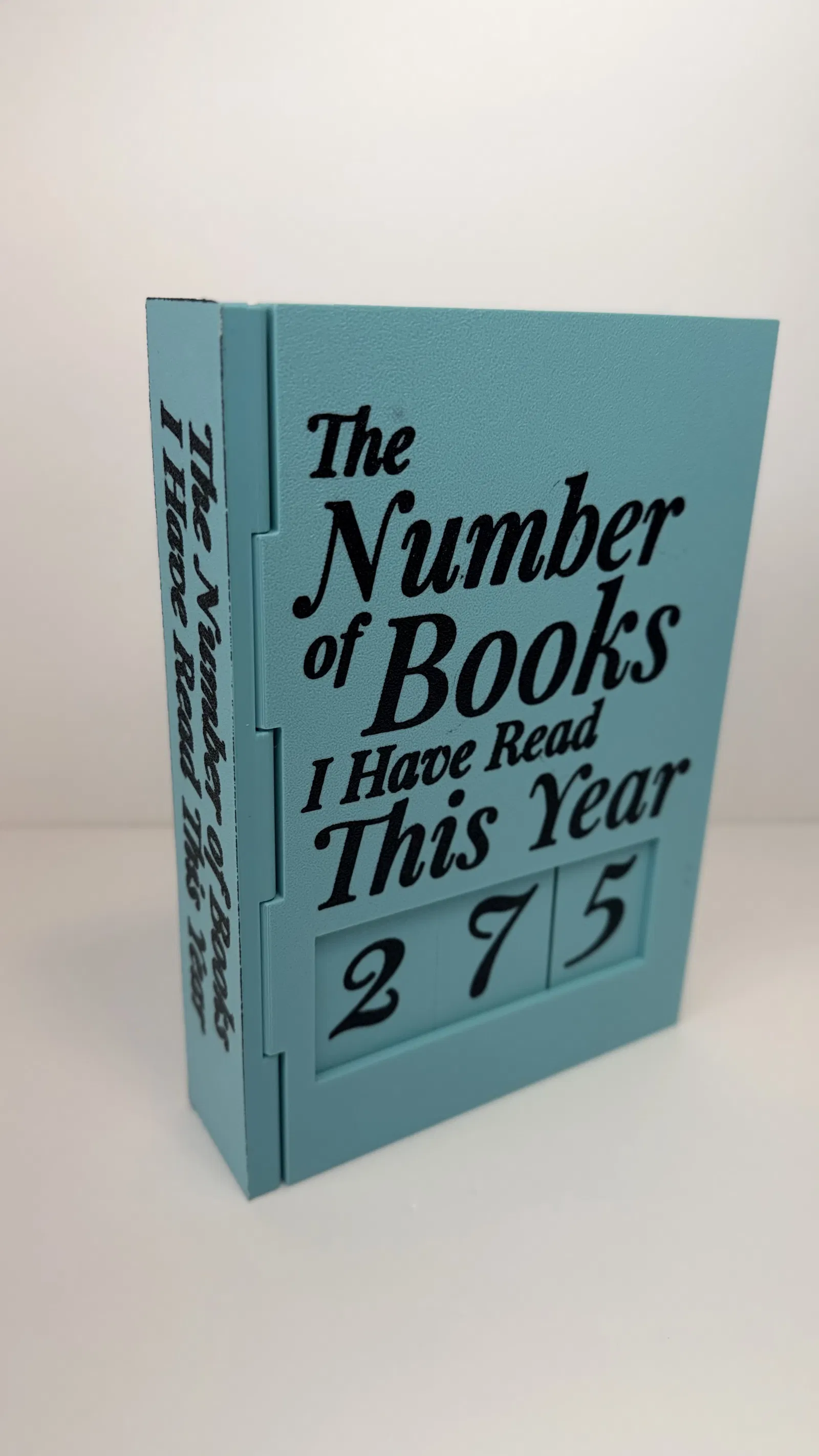

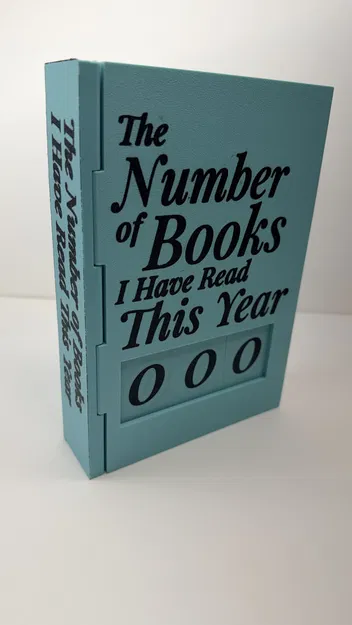

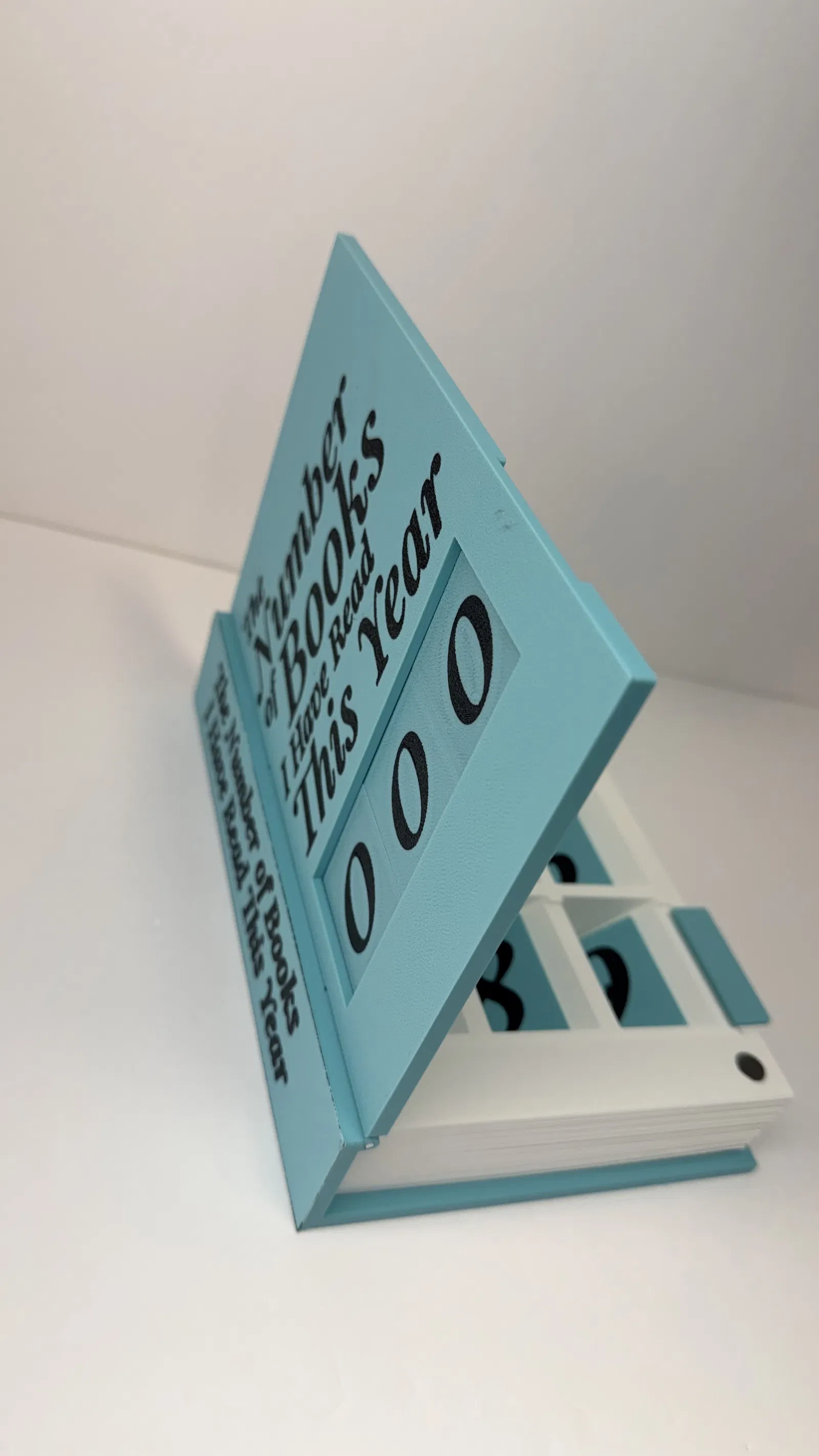

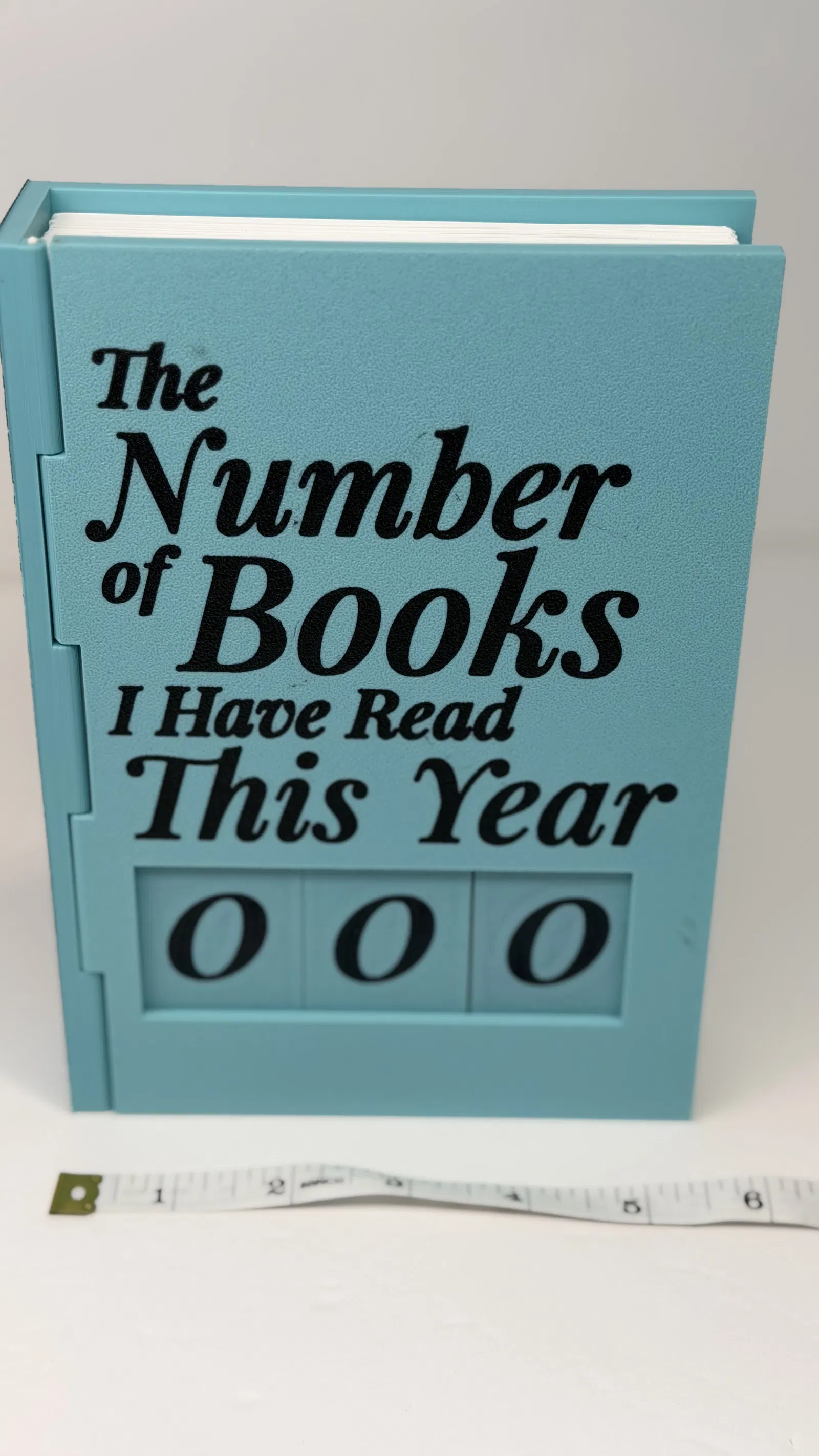

R7Makers Ledger là một hệ thống theo dõi dạng cơ khí, cầm nắm rất “đã tay”. Mình thiết kế riêng phiên bản này cho cộng đồng “BookTok” và những bạn mê đọc sách để theo dõi mục tiêu cả năm (0–999).

Tính năng đúng chất maker:

• Texture Optimized: Mẫu này được tính toán để in úp mặt xuống. Dùng plate textured PEI là ra bề mặt nhìn chuyên nghiệp, che bớt vân lớp in và trông như hàng bán lẻ.

• Modular Reliability: Tách bìa, ruột (pages) và gáy (spine) thành các phần riêng giúp giảm rủi ro. Hư một phần thì chỉ in lại phần đó, không phải làm lại từ đầu.

• Zero-Hardware Hinge: Không cần kiếm mấy cây chốt kim loại tí hon. Bản lề được thiết kế để dùng luôn một sợi filament PLA hoặc PETG 1.75mm.

Mẹo sản xuất & lắp ráp:

• Nam châm: Thiết kế cho nam châm tròn 9mm x 3mm (tổng 4 viên). Ép khít (press-fit) là vừa, nhưng chấm một tí keo 502/superglue để khỏi xê dịch.

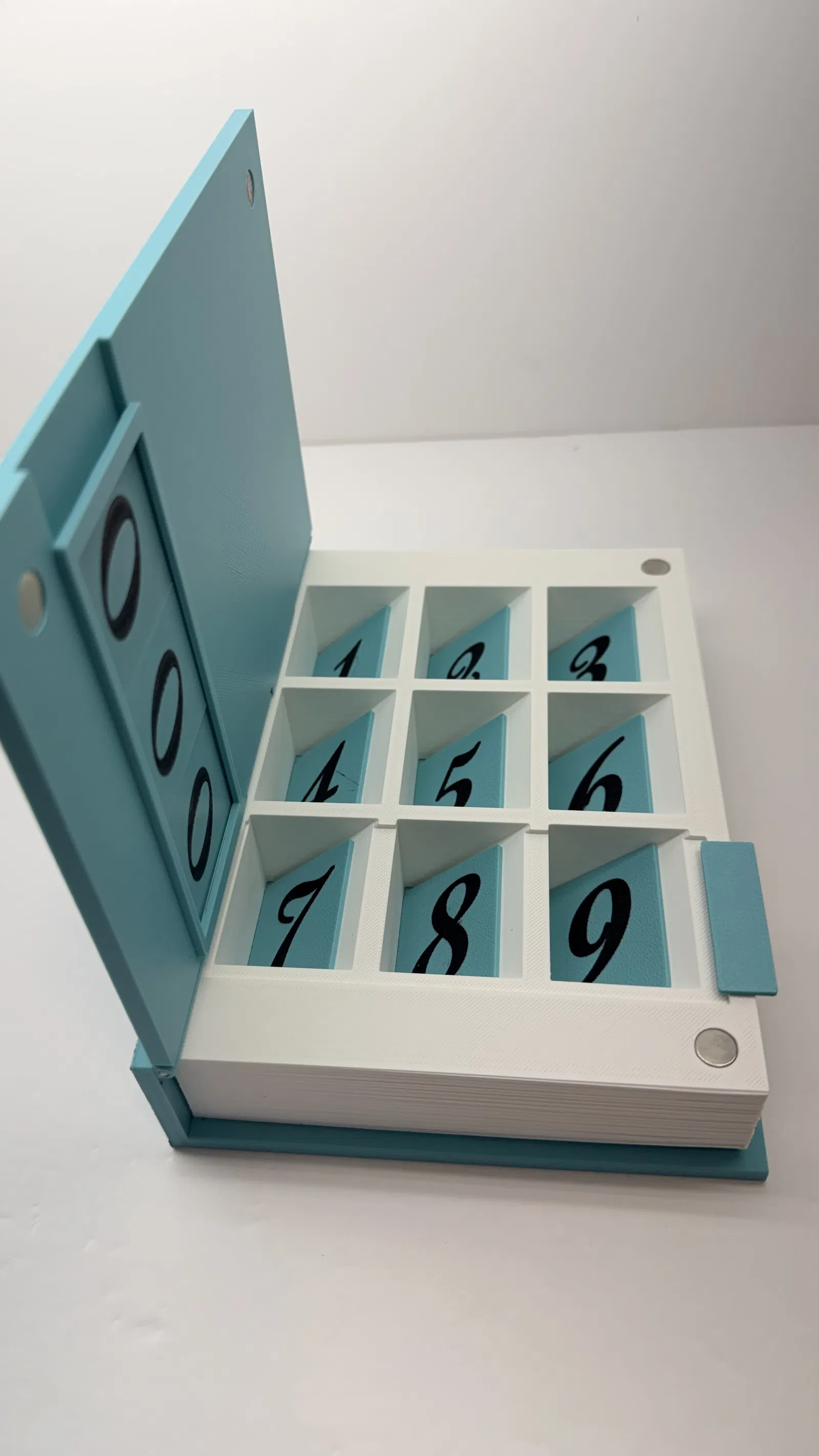

  • Pro-Tip: Để đúng cực, hãy ép nam châm vào phần “pages” trước. Sau đó để 2 viên còn lại tự hít vào đúng chiều. Úp nắp xuống để canh chuẩn, đóng lại sẽ “click” rất đã.

• Bản lề: Luồn sợi filament qua phần gáy. Mình hay dùng mỏ hàn hơ nhẹ cho hai đầu filament “nở” kiểu mushroom để cố định vĩnh viễn và nhìn gọn.

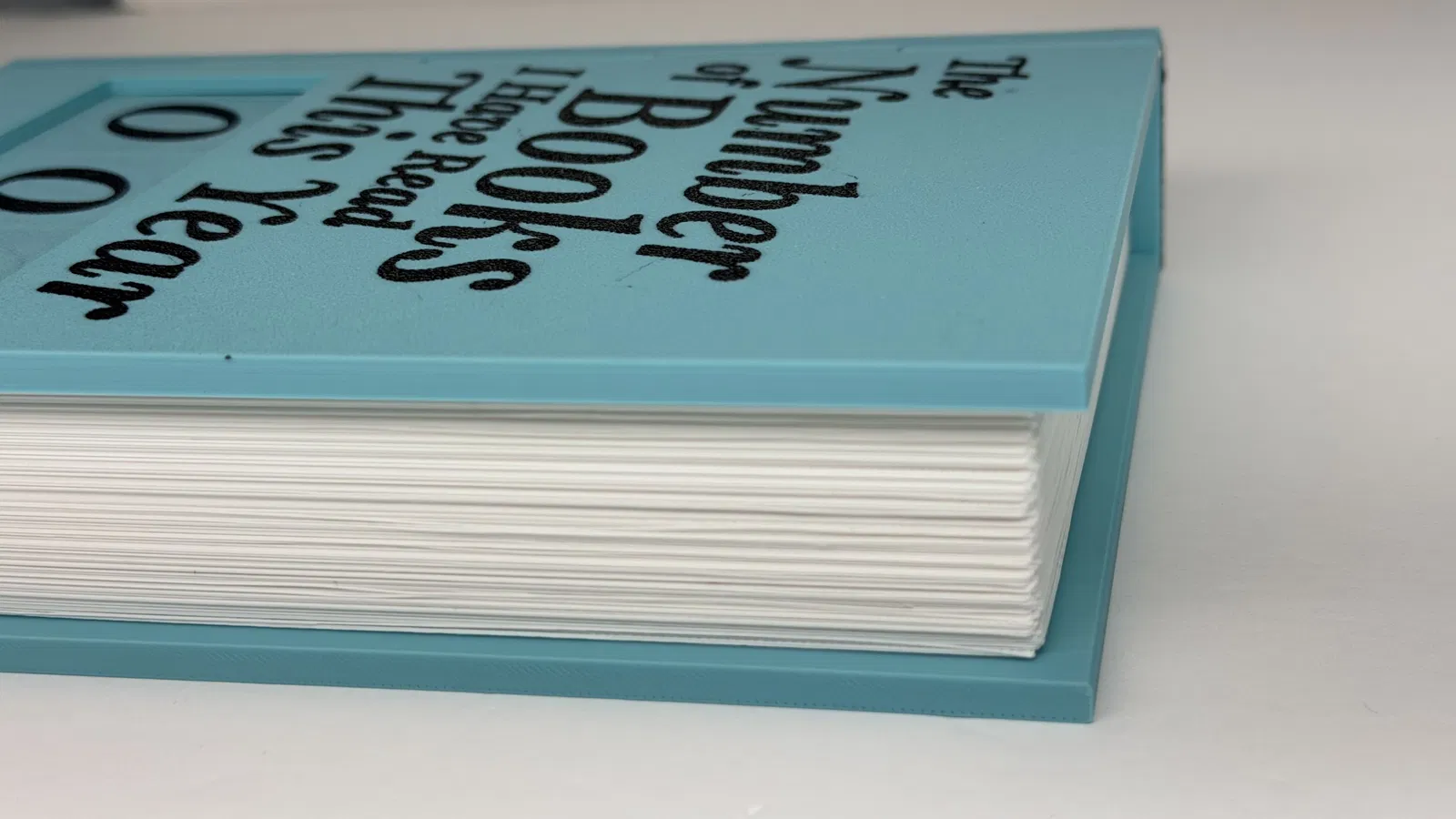

• Dung sai chặt: Phần pages được thiết kế để khít chặt vào bìa sau. Nhờ vậy cầm lên thấy chắc tay. Ấn mạnh chút (và nhỏ một giọt keo để bền lâu) là ổn.

Dành cho chủ shop & người làm content

Mình chia sẻ thiết kế này vì muốn thấy ngoài đời có thêm nhiều món in 3D vừa dùng được, vừa chất lượng cao. Dù bạn đang chạy kinh doanh hay đơn giản là mỗi tháng thích một dự án mới, gói R7Makers Merchant Tier trên Thangs được làm ra để đồng hành cùng bạn.

Tại sao nên tham gia Merchant Journey?

• Monthly Chapter Drops: Ledger này là nền tảng của Chapter 3 (Mechanical Counters). Người đăng ký sẽ nhận mọi biến thể mình phát hành (Savings Trackers, Fitness Goals, v.v.) tự động theo gói nội dung hằng tháng.

• The Master Production Plate: Mình có kèm một file “Master 3MF” dành riêng cho subscribers. File này đã sắp sẵn 30 ô số và phần gáy để bạn bấm một phát là in hiệu quả—tiết kiệm thời gian và công canh plate.

• Full Commercial License: Nhận quyền hợp pháp để bán bản in vật lý của Ledger và toàn bộ thiết kế khác của R7Makers trong thời gian bạn còn đăng ký.

• Giảm 50% toàn shop: Cần một file cụ thể trong kho lưu trữ? Subscriber đang active được giảm nửa giá cho mọi món bán lẻ trong shop.

Mình ở đây để hỗ trợ bạn phát triển bộ sưu tập hoặc việc kinh doanh. Nếu bạn có câu hỏi về printer settings hay cách lắp, cứ nhắn.

👉 Tham gia R7Makers Merchant Tier trên Thangs

Thông số kỹ thuật:

• Print Orientation: Úp mặt xuống cho tất cả bìa và các ô số.

• Supports: Không cần.

• Hardware: 4x nam châm (9mm x 3mm) + 1 sợi filament 1.75mm.

• Material: Chạy ngon với PLA, PETG, hoặc cả Wood-fill để ra cảm giác “sách cổ điển”.
