Giáo Longinus kích thước người thật (2.5 mét) – bản 3D printable

GỬI AI ĐÃ TẢI MODEL TRƯỚC BẢN CHỈNH SỬA NÀY: trước đó có lỗi ở một số part, nên nhớ tải lại. Giờ đã fix 100%.

Đây là bản remix từ một model Spear of Longinus/Lance of Longinus siêu chuẩn xác do Mr. The Rich làm trên Sketchfab, được chỉnh để có thể 3D print.

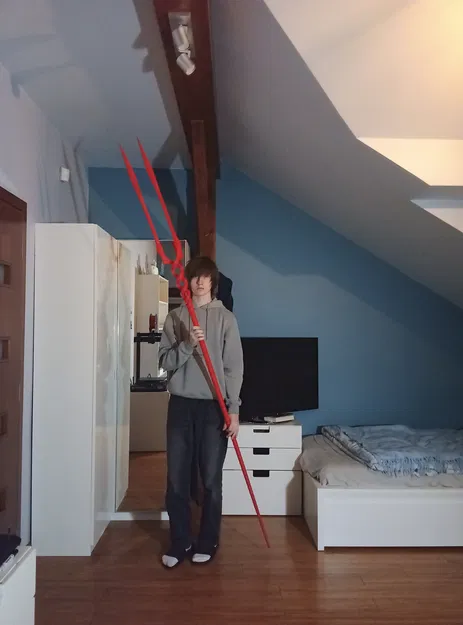

Kích thước 250cm. Tỷ lệ dựa theo các figurine Lance of Longinus chính thức của Rei Ayanami. Canh tối ưu cho người cao khoảng 180cm. (Bạn có thể scale lên theo ý nhưng không khuyến khích; nhớ là phần xoắn (spiral) nên nằm quanh tầm đầu, còn lưỡi ở phía trên)

Model có lỗ 10mm dài 1 mét (có tính tolerance) để nhét ống nhôm vào bên trong (có thể dùng vật liệu khác), giúp cán không bị lắc. Và có nhiều khớp nối lục giác (hexagonal connectors) để ráp cho dễ, kích thước đường kính 4mm và cao 5mm. Size tolerance 0.4, height tolerance 0.5.

Mình đã chia model đã chỉnh thành nhiều part và thêm connector trong Orca Slicer.
Các part dài 24cm phù hợp với máy in 3D có chiều cao build tối thiểu 245mm. Các part dài 35cm phù hợp với máy có chiều cao build tối thiểu 355mm.
Có kèm model nguyên khối (chưa chia).
Có kèm model nguyên khối không có lỗ (unsplit nohole).
Có kèm bản thu nhỏ 25cm.
ĐỪNG IN BẢN NOHOLE. HÃY DÙNG NÓ ĐỂ REMIX. BẢN ĐÓ SẼ BỊ LẮC VÀ YẾU.
Khuyến nghị mạnh là bạn tự split model và tự thêm connector theo đặc tính máy in của bạn, nhất là nếu bạn đang gặp vấn đề lắc/tolerance

Gợi ý in: (Các gợi ý này dựa trên máy Artillery Sidewinder X1 của mình; bạn có thể làm khác nếu rành về khả năng máy của bạn) (ĐỪNG COI MỌI THỨ LÀ CHUẨN 100%, MỖI MÁY MỖI KHÁC)

- Rất khuyến nghị slice trước từng part và test tolerance của tất cả connector. Lưu ý ở độ cao lớn máy có thể giảm độ chính xác, có thể cần chà nhám hoặc gọt bớt một vài chỗ.

- Mình dùng 2 wall perimeters, layer height 0.2, line width tiêu chuẩn, 10% gyroid infill. Khuyên bạn tăng setting để chắc hơn nếu cần

- Nên bật Z hop cho các part cao và mảnh; đừng để acceleration quá cao; tốc độ cho phần cán không quá 60mm/s. Phần lưỡi không quá 30mm/s, rất khuyến nghị manual tree supports từ:

- In các part đúng orientation gốc, chỉ dùng support cho các đoạn "SpikeBottom" và Handle1 (lật 180 độ)

Lắp ráp:

Lắp các phần cán từ dưới lên vào ống bạn chọn (phải cứng, đường kính 10mm, dài tối đa 1 mét). Sau đó nối các phần xoắn (spiral), rồi nối các phần lưỡi. (Nói chung khá dễ) Nếu connector không khít thì chà nhám hoặc gọt bớt. Cần thì dán keo; bản của mình đủ chắc nên không cần nhiều.

Cá nhân mình:

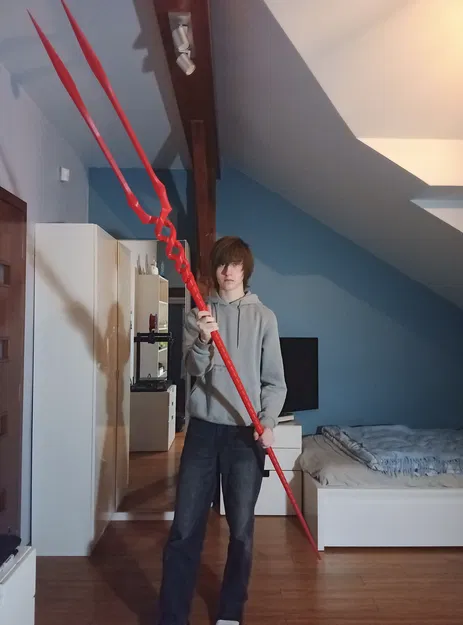

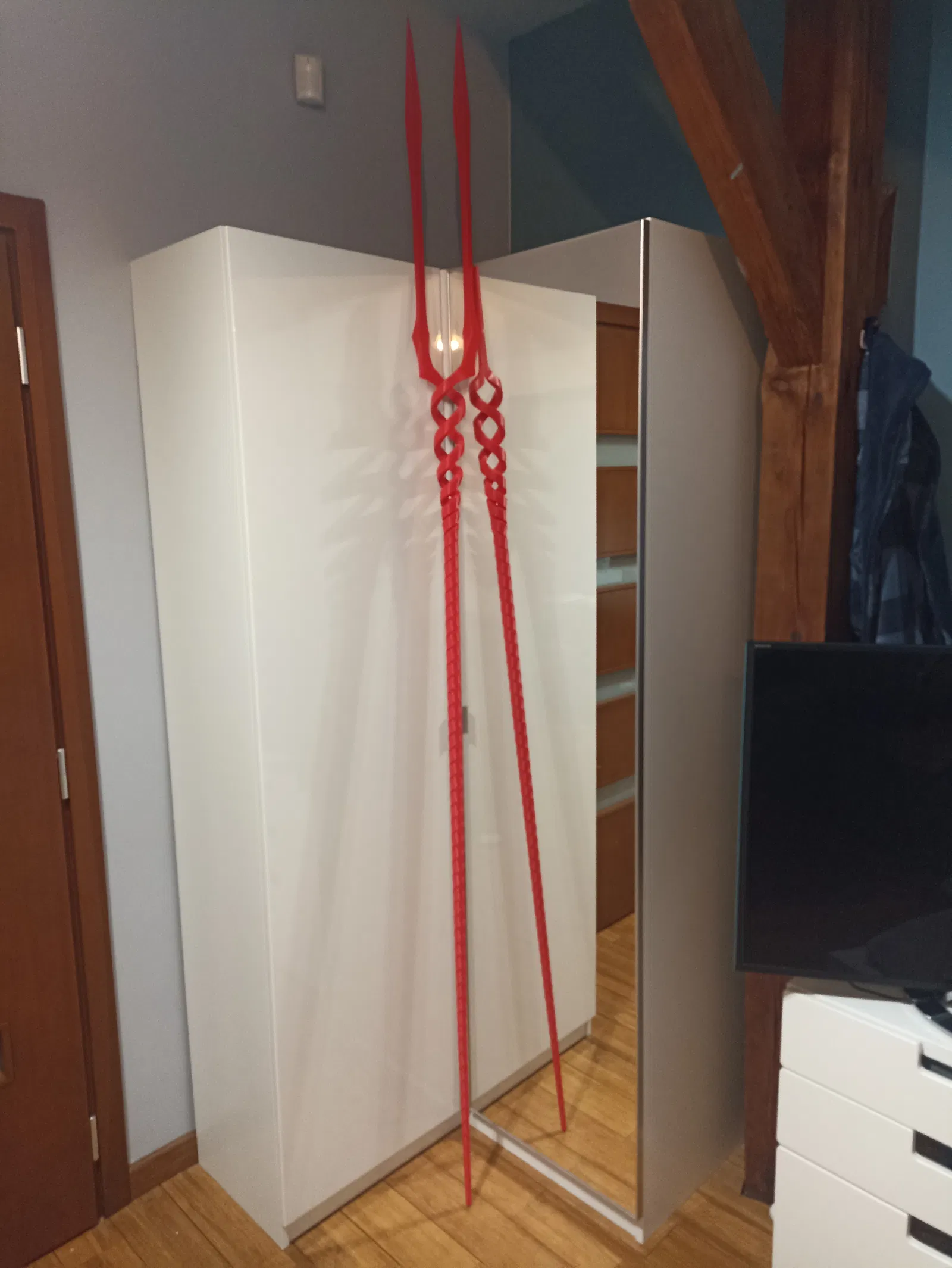

Mình nghĩ đây là một trong những (nếu không muốn nói là) props cosplay Lance of Longinus đẹp và chuẩn nhất mà bạn có thể 3D print (miễn phí).
Mình đã tốn rất nhiều thời gian tìm một mẫu vừa ngầu vừa giống bản gốc, và mình rất mê thiết kế này. Cảm ơn rất nhiều Mr. The Rich vì đã thiết kế một mẫu sát nguyên tác mà nhìn còn “cool” hơn nữa. Về kết cấu thì phần cán không bị lắc, nhưng phần gai (spikes) thì hơi lắc nhẹ.
Mình không thích việc mọi người đem model này đi bán thương mại để kiếm lời, trừ khi bạn liên hệ với mình và mình đồng ý theo các điều khoản phù hợp.
