Khay Lưu Trữ Sâu Xếp Chồng (Deep Stackable Storage Trays / Organizers)

Tổng quan

Đây là một hệ thống lưu trữ dạng module, dễ tùy biến cho các linh kiện nhỏ đến vừa như ốc vít, sensor, ESP32, Raspberry Pi, v.v.

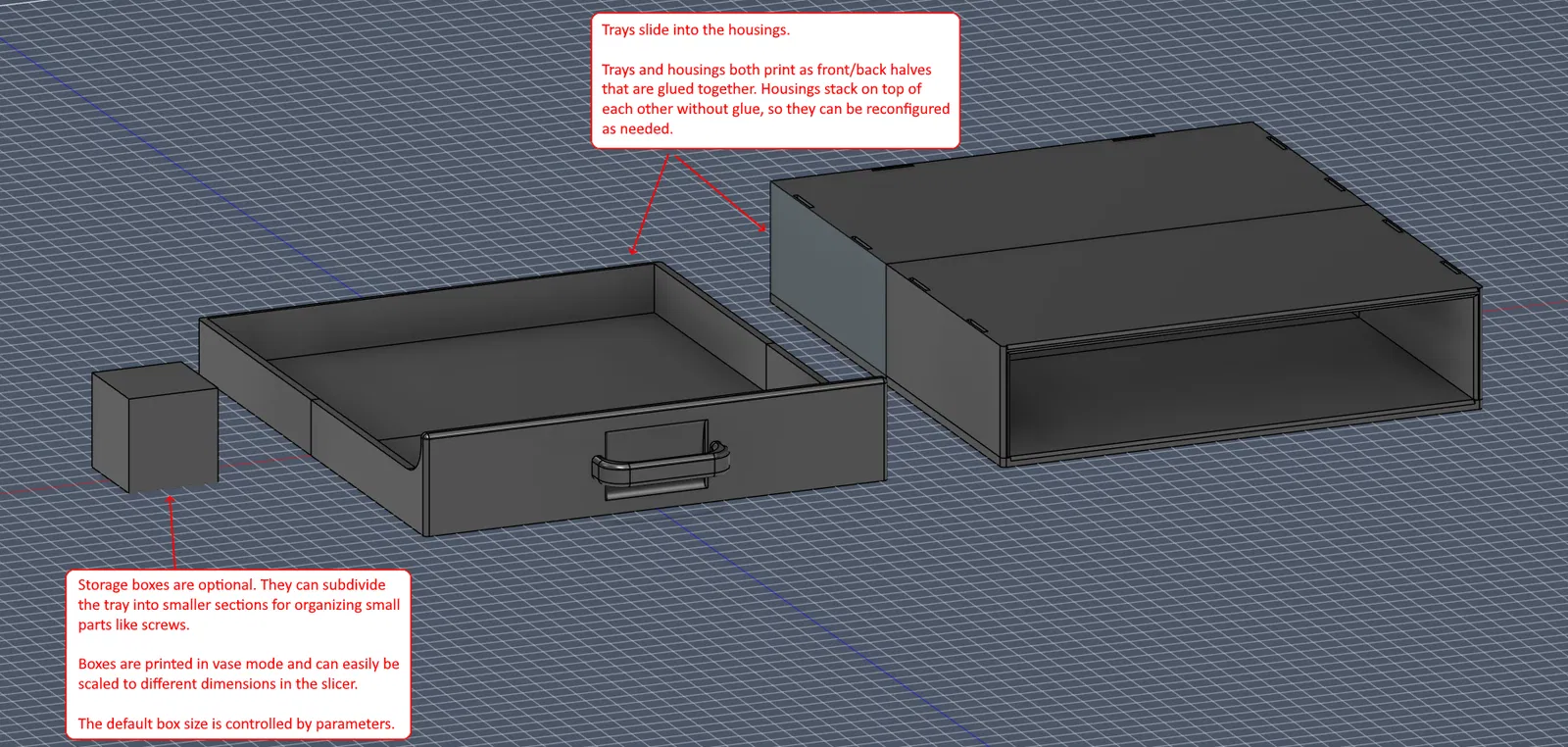

Hệ thống gồm:

• Các khay lưu trữ có thể tùy kích thước theo nhu cầu. (Cao tối thiểu 32mm, sâu tối đa bằng 2 print bed)

• Các hộp tùy chọn đặt trên khay để chia ngăn (ví dụ để đựng ốc). Bạn có thể tùy kích thước các hộp này theo ý.

• Các vỏ (housing) có thể xếp chồng, để khay trượt vào.

Điểm nổi bật trong thiết kế

Mục tiêu của mình khi thiết kế bộ này là:

• Thiết kế fully parametric trong Fusion 360

• Khay đủ sâu để tận dụng tối đa không gian trên kệ

• Khay đủ cứng để không bị cong/gãy khi chứa đầy ốc và cầm bằng tay nắm phía trước

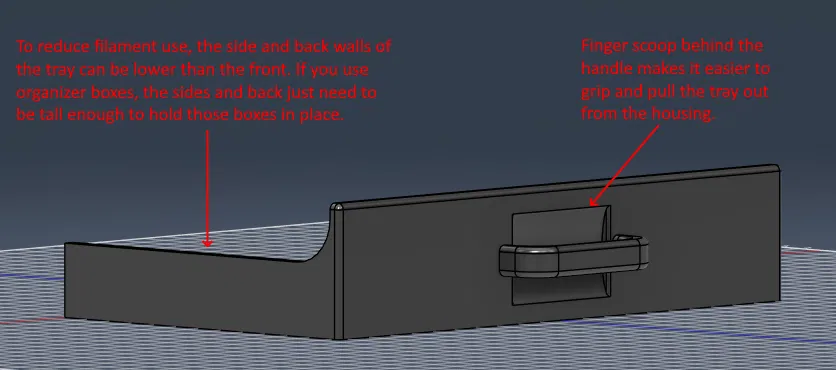

• Giảm lượng filament dùng nhiều nhất có thể

Mình có thử đục lỗ ở mặt bên và mặt sau để giảm filament, nhưng không hiệu quả lắm; cuối cùng, các bề mặt lớn liền mạch với infill thấp lại cho kết quả tốt hơn so với việc thêm nhiều perimeters quanh các phần khoét.

Kích thước mặc định

Các file .STL đi kèm là cho một khay kích thước 246.6mm (Dài) x 208.10mm (Rộng) x 44.2mm (Cao).

Khay sẽ chứa được lưới 6x5 hộp lưu trữ kích thước 40mm x 40mm, nhưng bạn có thể resize rất dễ.

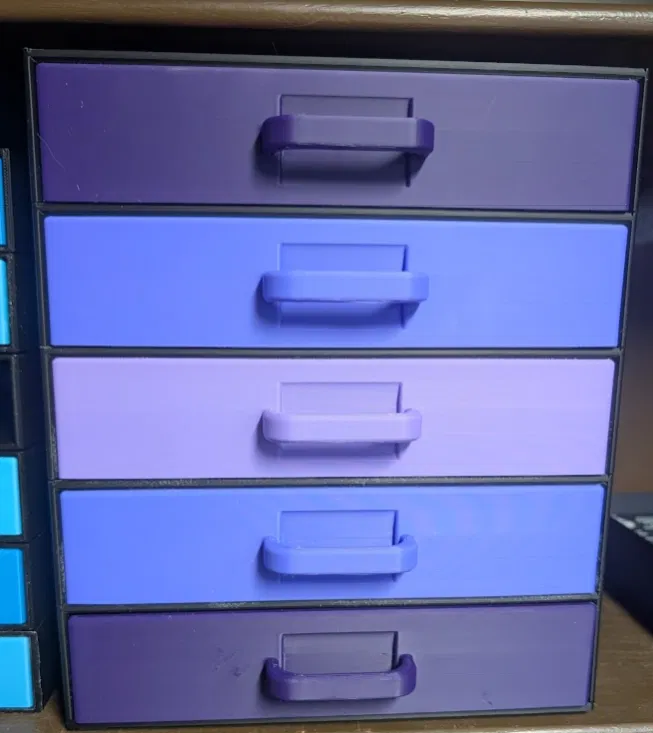

Mình dùng theo chồng cao 5 khay và thấy rất vững.

Thay đổi tham số

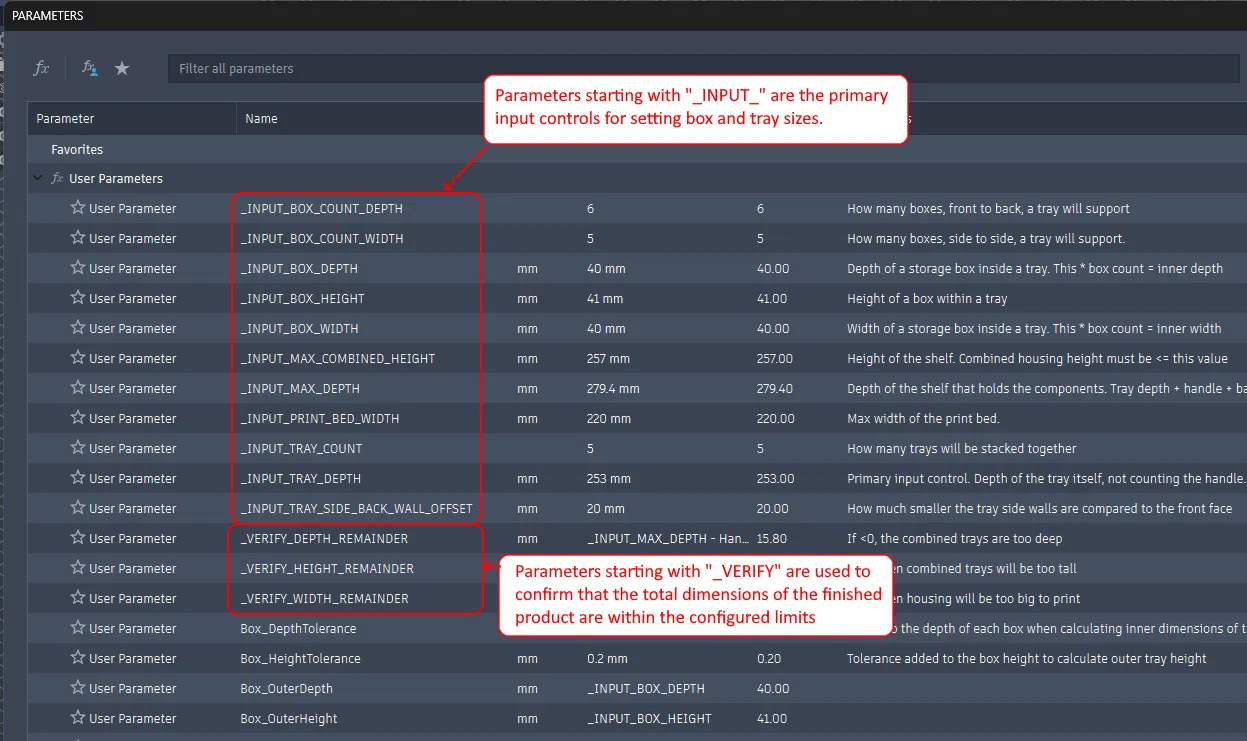

File Fusion 360 là fully parametric. Các tham số chính để set kích thước khay đã được ghi chú rõ.

Để cấu hình một hệ thống, bạn nhập kích thước hộp lưu trữ và số lượng hộp muốn dùng trên một khay. Kích thước khay và housing sẽ tự điều chỉnh theo.

In các file

Mình in tất cả bằng PLA với 10% Gyroid infill. Các khay đã rất chắc như hiện tại, nhưng nếu bạn vẫn lo thì có thể dùng slicer để tăng infill theo vùng (variable) quanh các bề mặt/điểm kết nối.

Mình đã set kích thước mọi thứ trong Fusion. Mình không chắc sẽ hoạt động ra sao nếu bạn scale các phần trong slicer (trừ các hộp, vì các hộp được thiết kế để scale trong slicer).

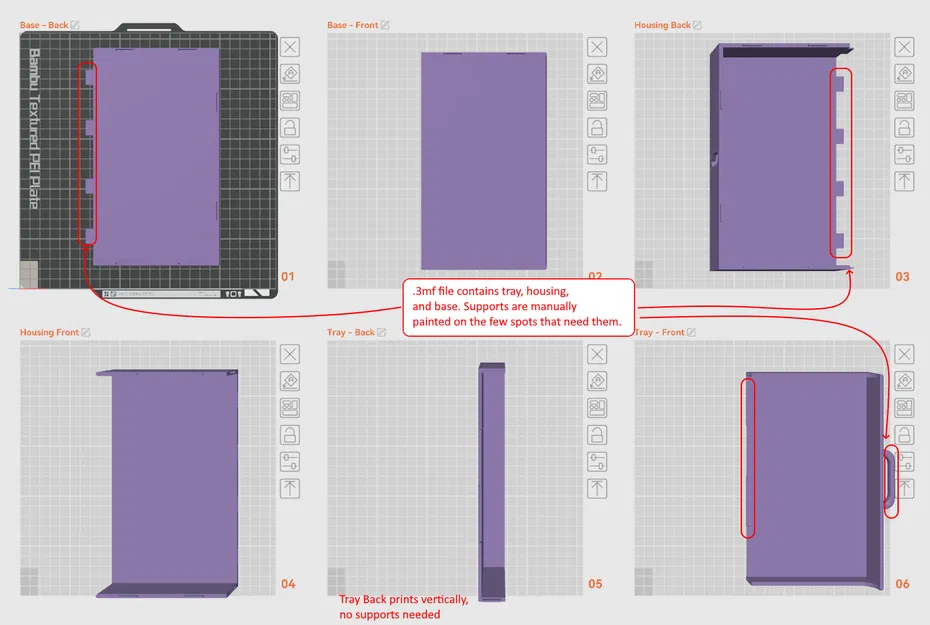

Có một vài overhang cần support. Mấy phần này đã được “paint” support thủ công sẵn trong các file .3MF đi kèm.

Mình dùng profile in tiêu chuẩn trong Orca Slicer; không cần mẹo gì đặc biệt.

In các hộp ở chế độ spiral vase mode. Thành sẽ rất mỏng, nhưng vậy là ổn; vì chúng chỉ cần làm vách chia ngăn trong khay.

Lắp ráp

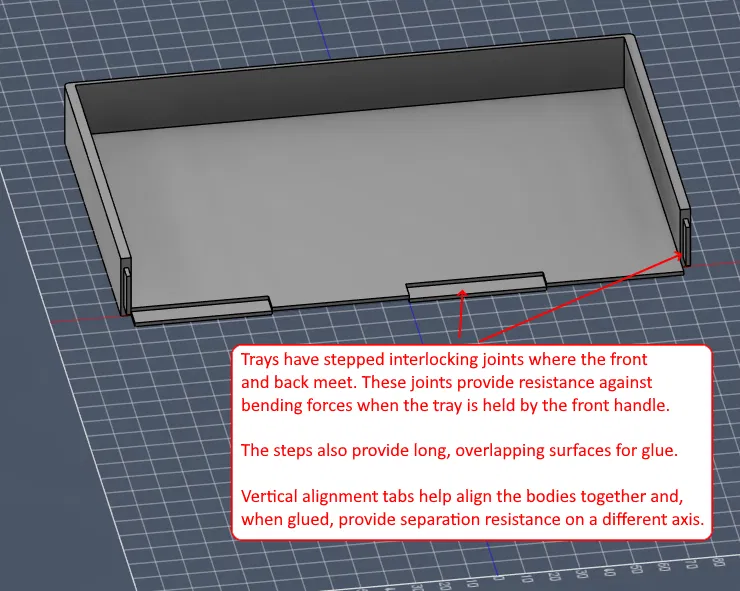

Hai nửa khay được thiết kế dạng khớp liên kết (interlocking geometry) để tăng độ cứng, nhưng vẫn nên dán keo lại. Đừng chỉ dựa vào ma sát press-fit.

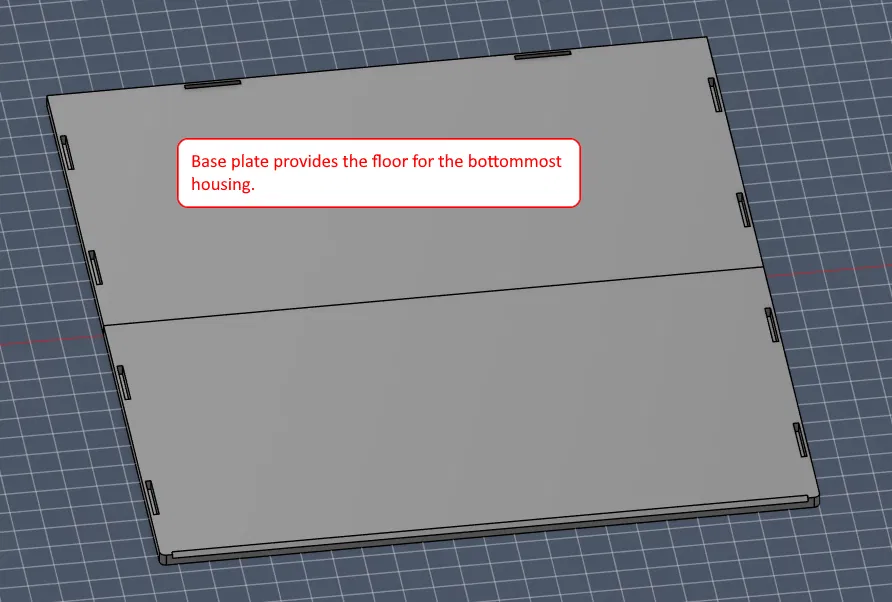

Các housing không bắt buộc phải dán trước-sau, nhưng mình khuyên nên dán.

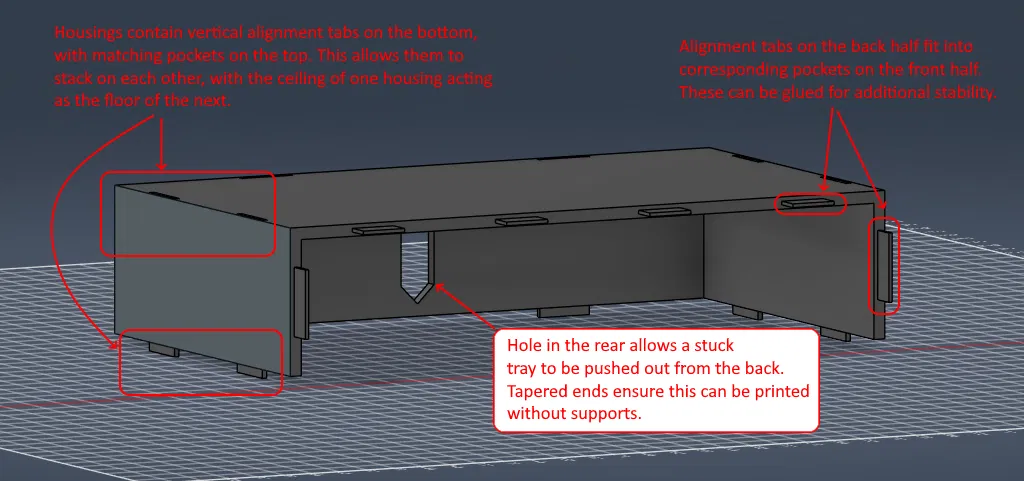

Các housing KHÔNG cần dán theo chiều trên-dưới. Căn chỉnh press-fit là đủ và giúp bạn dễ reconfigure lại housing khi cần.

Các hộp lưu trữ được in vase mode để giảm filament. Thành sẽ rất mỏng, nhưng không sao; chúng chỉ cần để

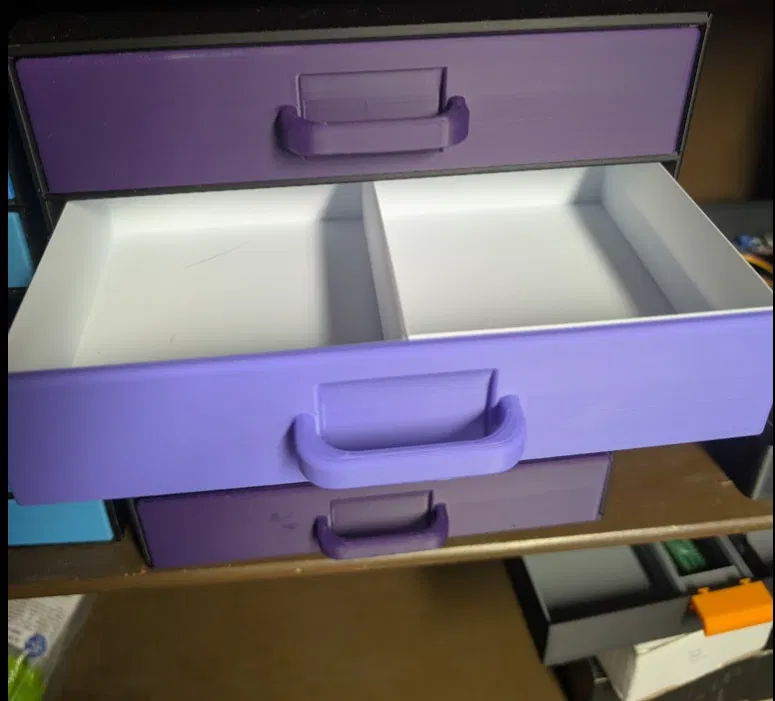

Thành phẩm
