Hộp Rugged tham số cho lọ 3ml (Parametric Rugged Box for 3ml Vials)

Remix từ Hộp Cứng Chống Sốc Cấu Hình Được (Chốt Đơn) Tác giả ThibaultHuguet

Tác giả MB32_1353854

Lượt tải: 2.301
Lượt thích: 199
Lượt coi: 6.687
Bản remix: 2
Bình luận: 0

Tải tất cả (.zip)· 13 file · 5,8 MB· 5,8 MB

File 13 5,8 MB

1_Latch_1x1_20mm_Screws_Required_1770090690.3mf3MF · 230,5 KB
1_Latch_2x2_1770090691.3mf3MF · 229,3 KB
1_Latch_3x2_1770090691.3mf3MF · 247,8 KB
1_Latch_4x2_1770090692.3mf3MF · 253,3 KB
1_Latch_5x2_1770090692.3mf3MF · 256,8 KB
1_Latch_5x5_1770090693.3mf3MF · 255,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Thông tin

Mã mẫu: #210011
Danh mục: DIY
Ngày đăng: 03/02/2026
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự

Mô tả

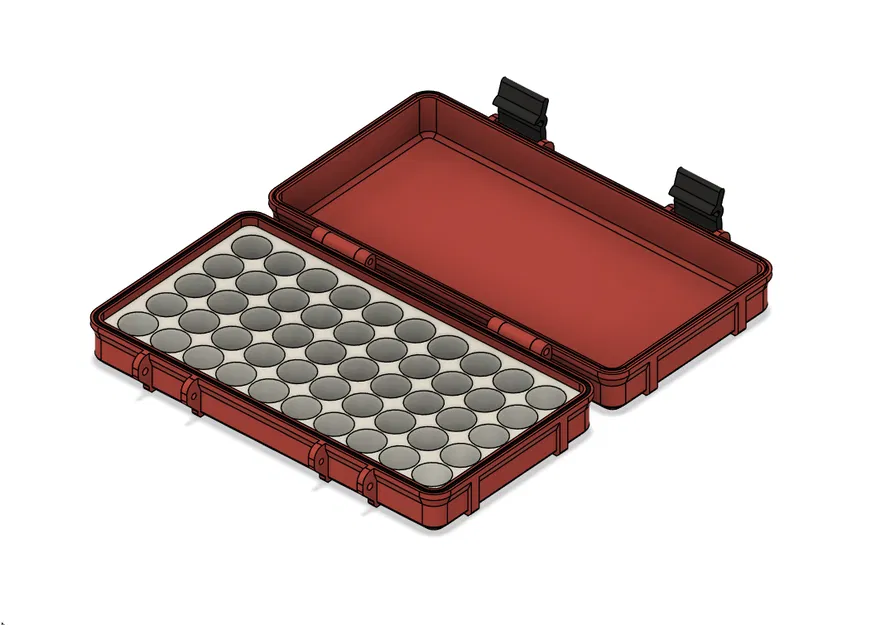

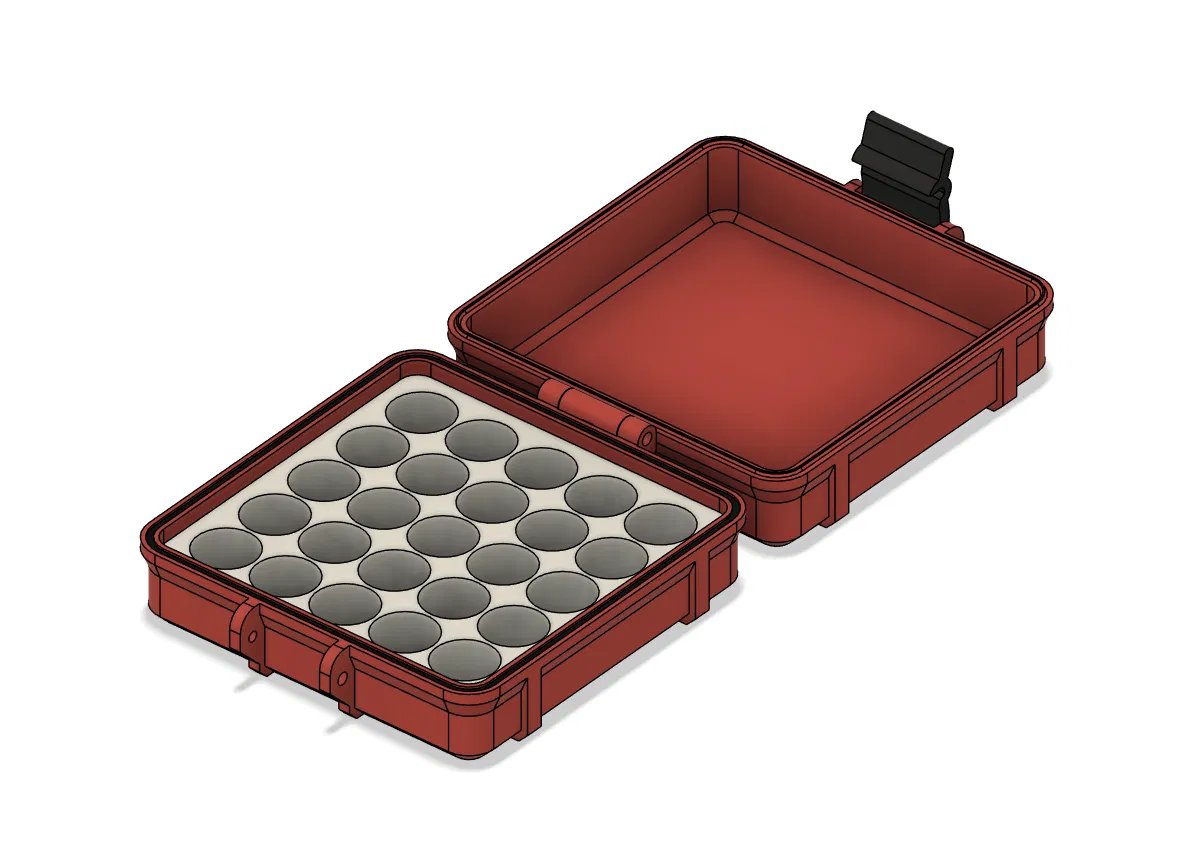

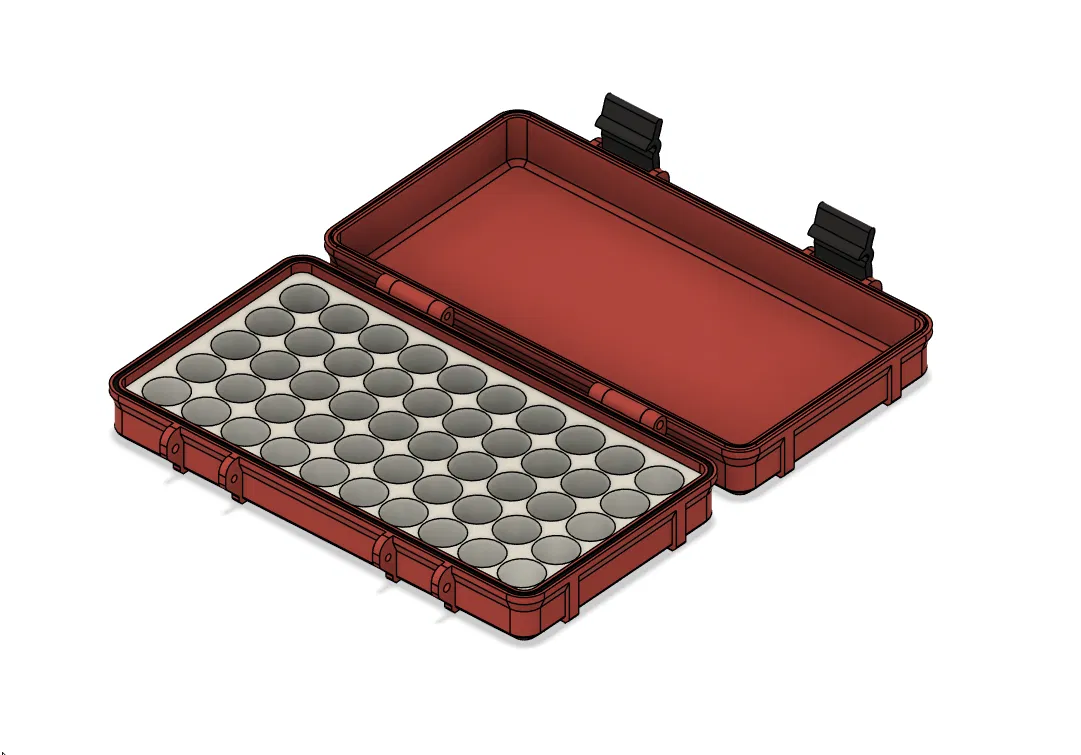

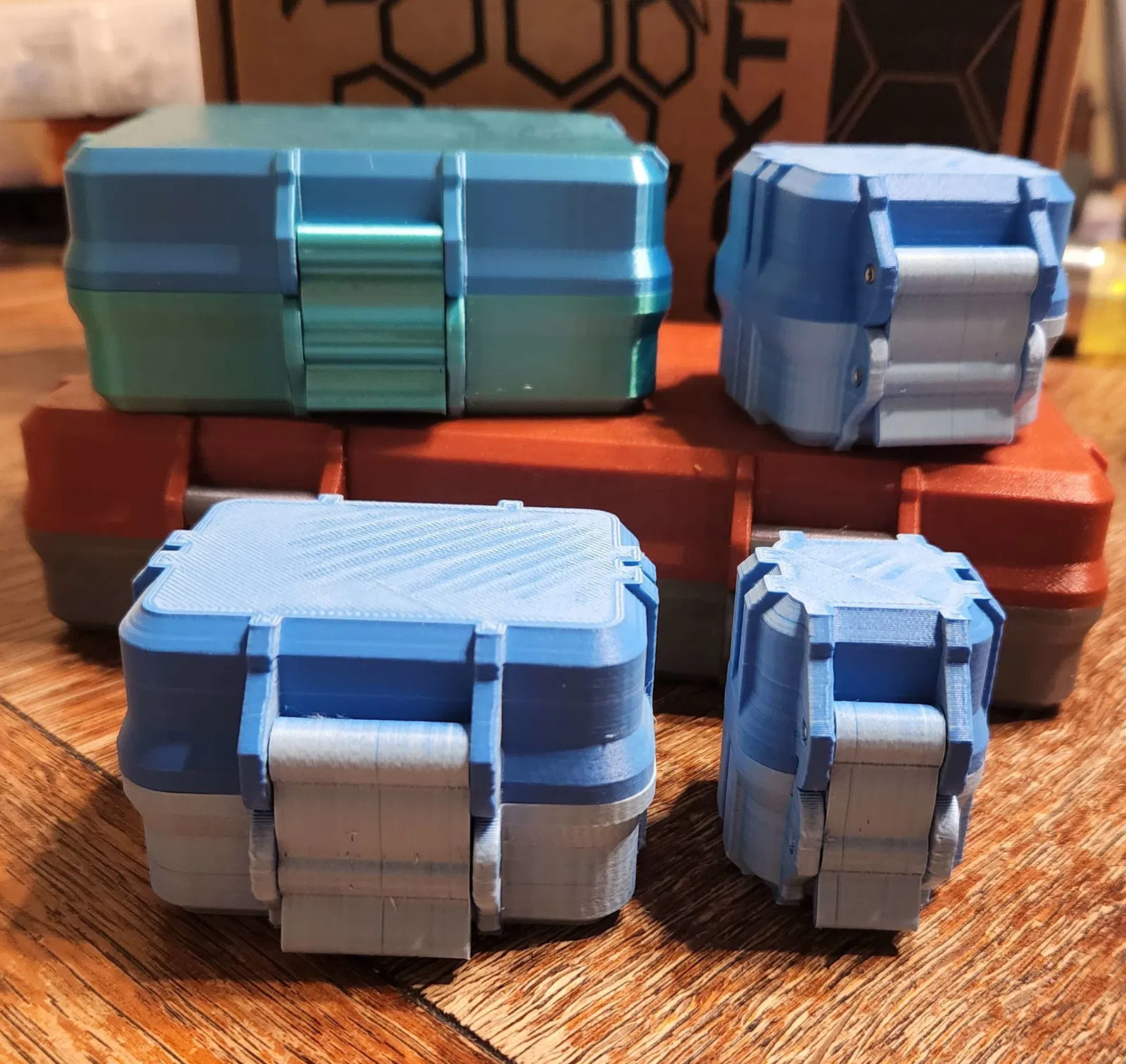

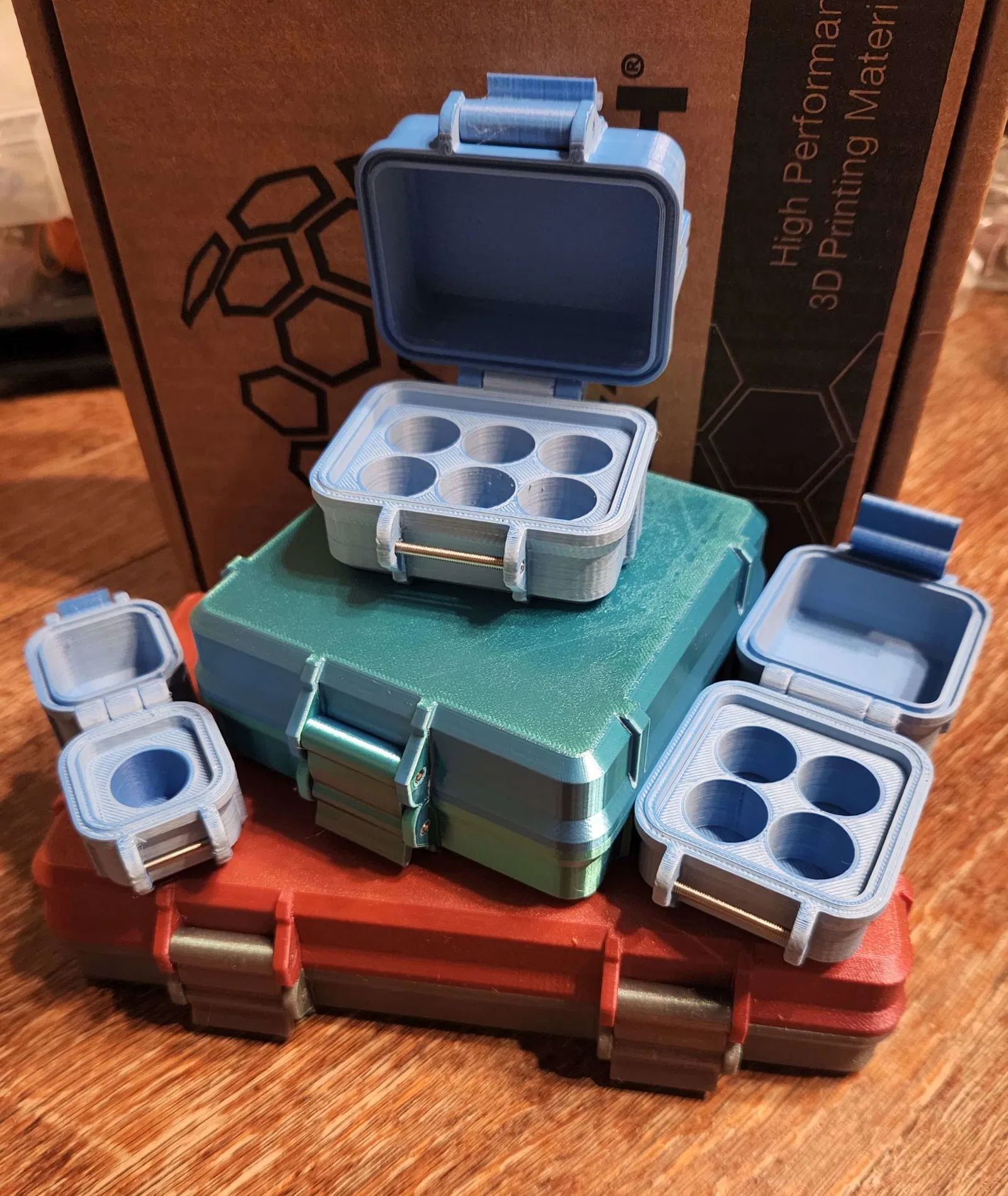

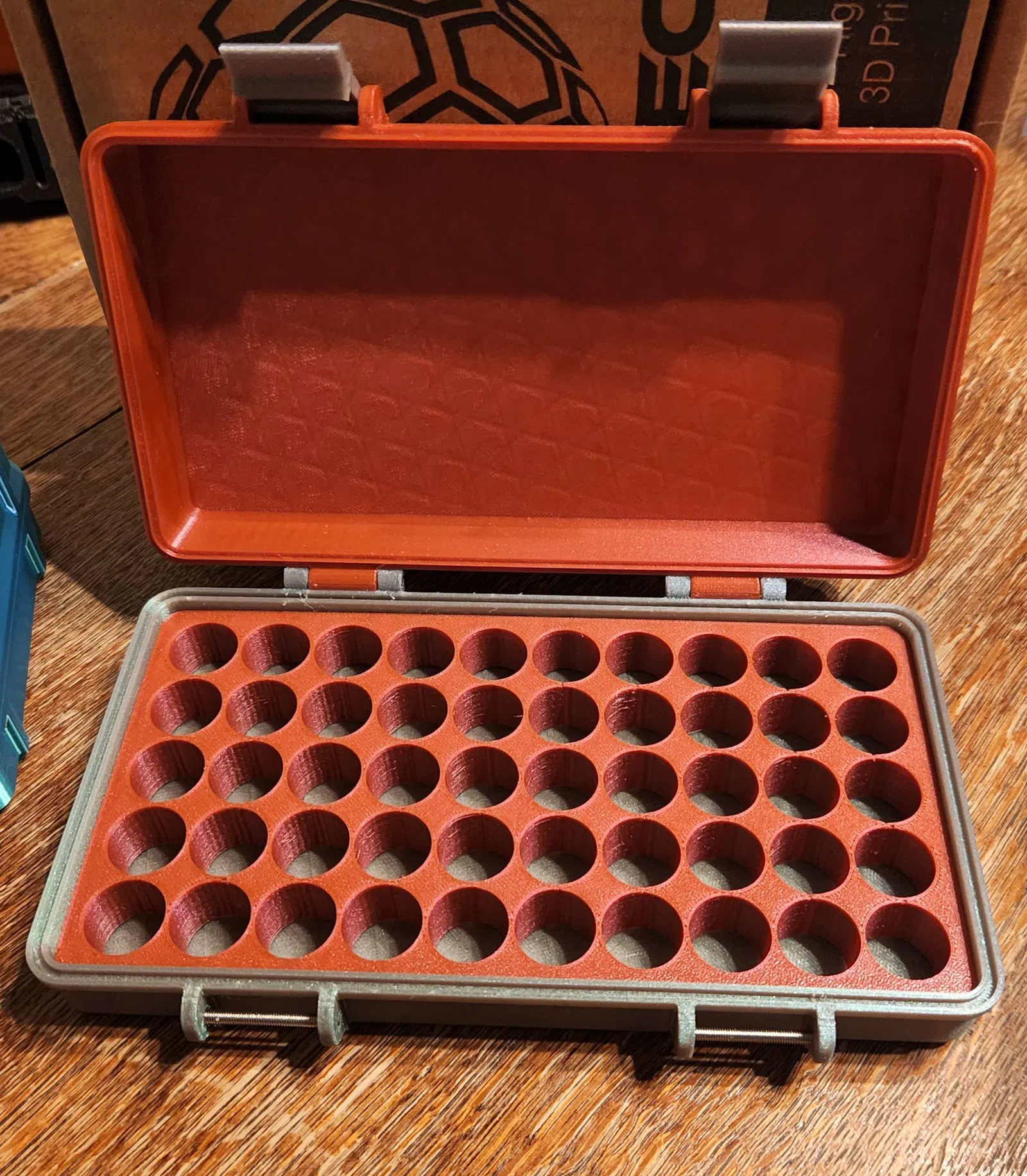

Bản cập nhật từ bản rugged box remix trước của mình, thiết kế để đựng nhiều loại lọ (vial) 3ml rỗng khác nhau.

Mình có kèm theo khá nhiều thiết kế làm sẵn để in ngay, đồng thời có cả các file cần thiết để bạn tùy biến hộp thêm trong Fusion 360 nếu mấy mẫu ở đây chưa đúng nhu cầu của bạn hoặc bạn gặp một vấn đề “ngách” nào đó với các mẫu mình làm cần chỉnh sửa (Nếu có gặp lỗi thì vui lòng báo lại giúp mình nha!).

Các thiết kế làm sẵn dùng ốc M3x30 (trừ mẫu 1x1 dùng M3x20), nhưng bạn có thể tùy chỉnh chiều dài ốc trong các file f3d nếu cần. Hộp kiểu chốt đơn cần 3 con, chốt đôi cần 6 con. Mình thích dùng ốc chìm không đầu (headless grub screw) như link này: https://www.aliexpress.us/item/2255800662710347.html

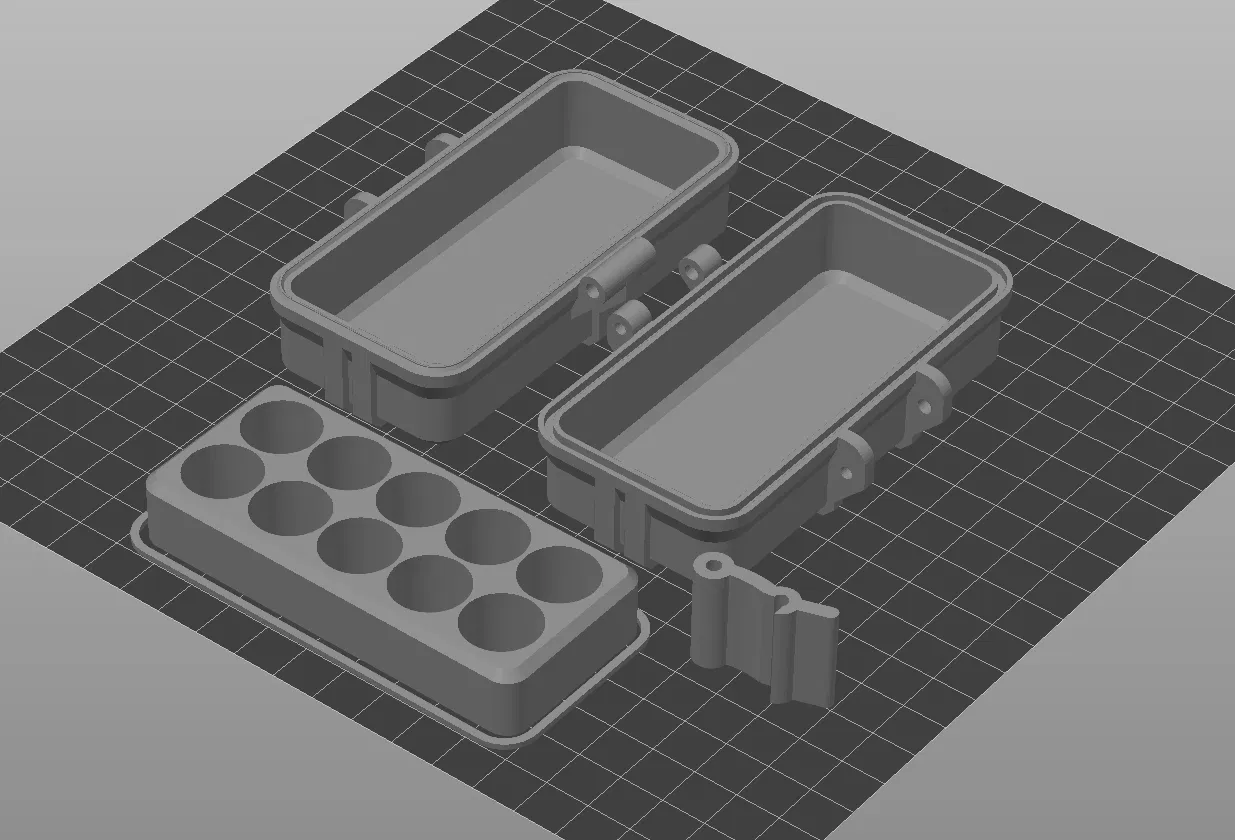

Ví dụ cách đặt hướng các chi tiết trên bàn in. Không cần support.
