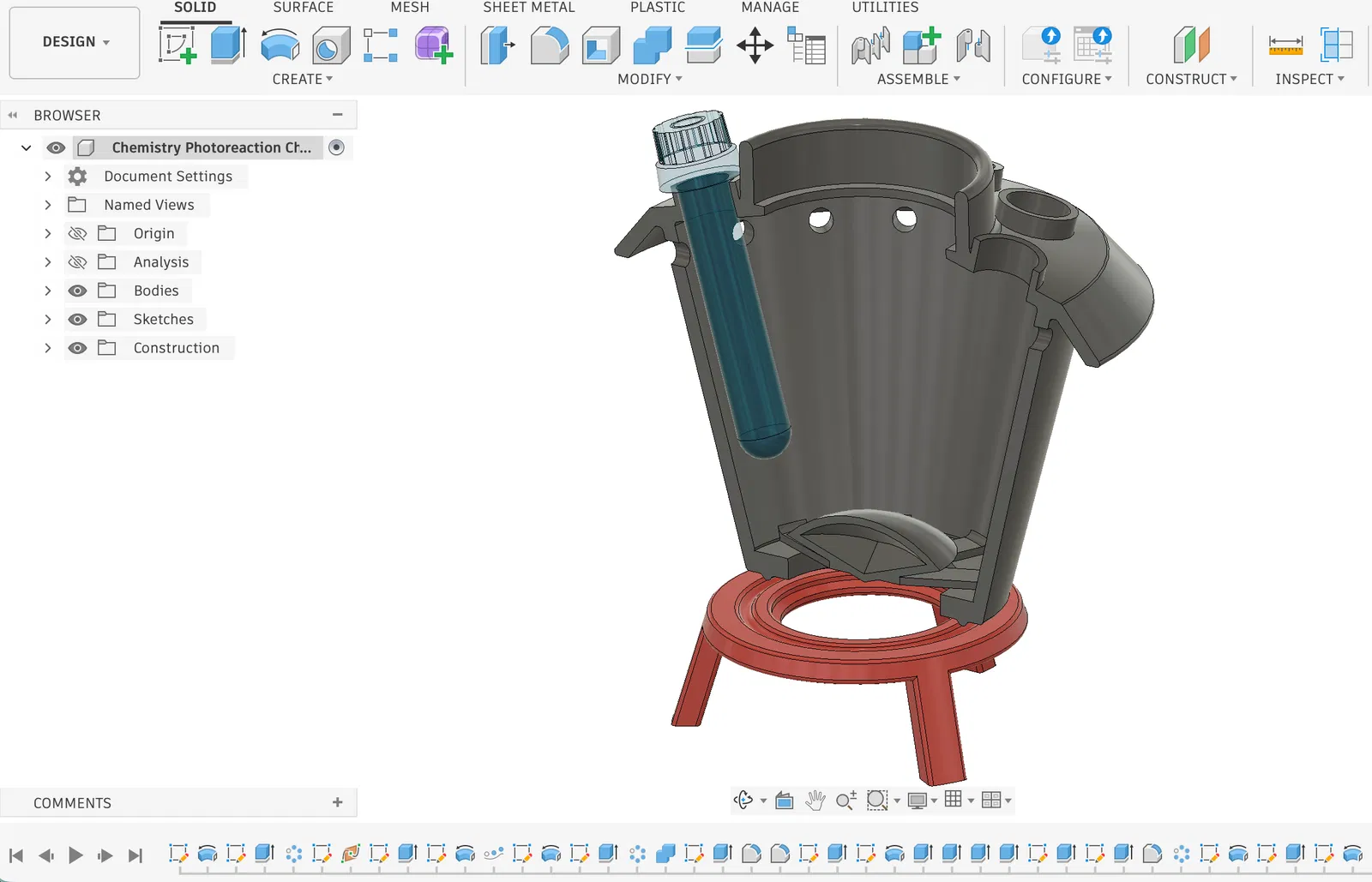

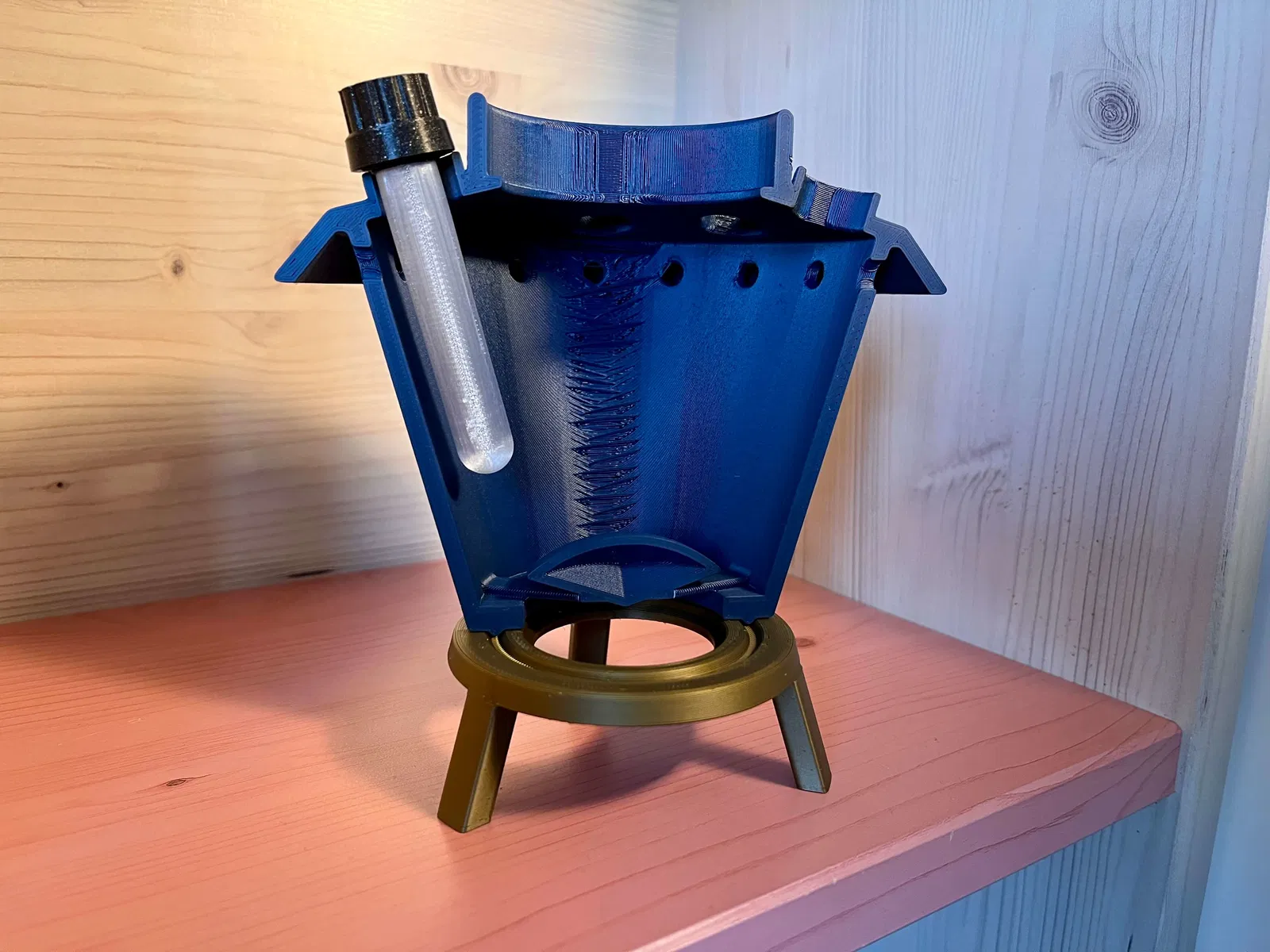

Buồng phản ứng quang hoá (Photoreaction) – Mô hình cắt ngang

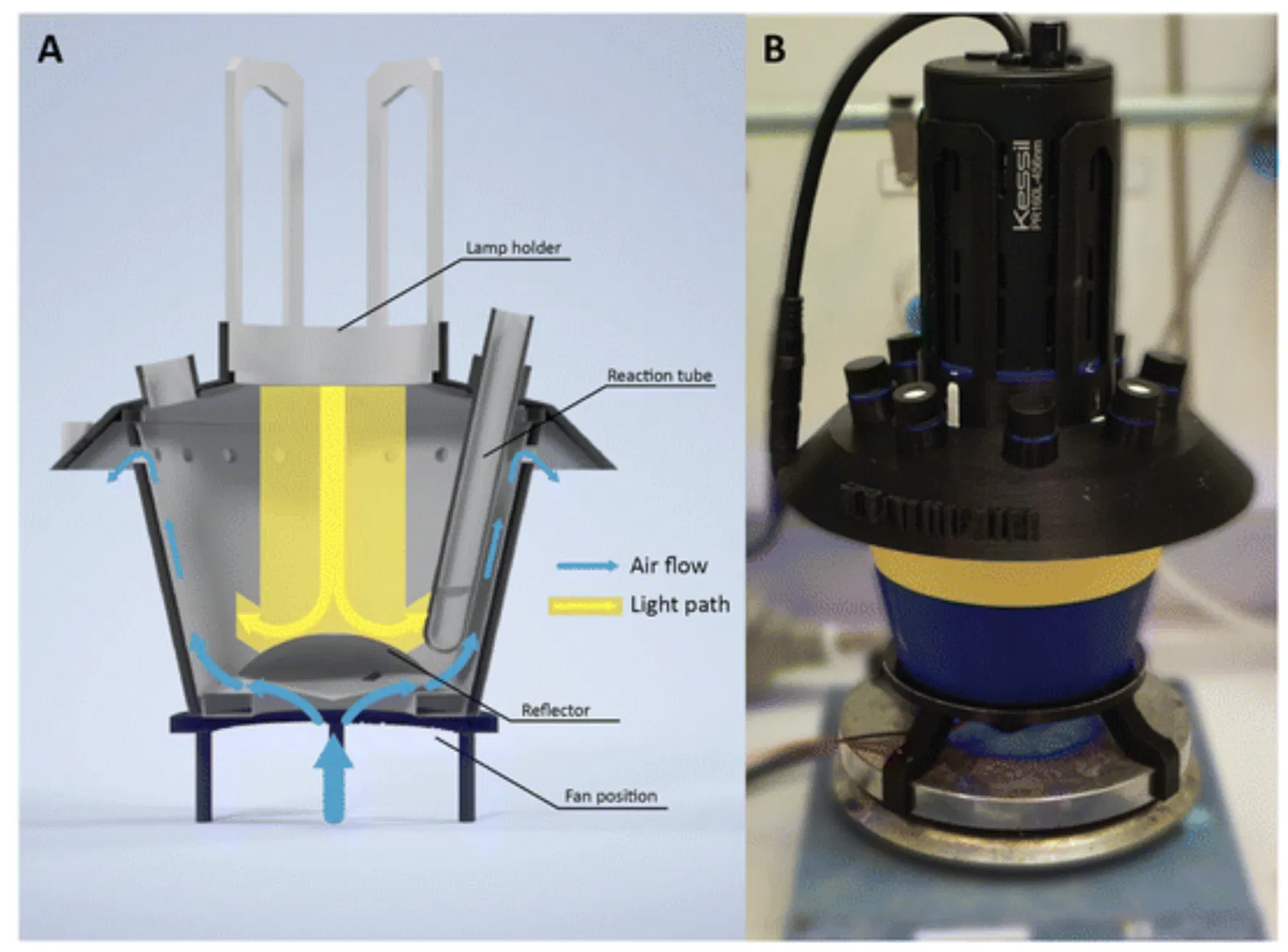

Mẫu giáo dục nhanh, được reverse-engineer từ tấm hình này:

Mẫu này được dựng từ đầu để trưng bày và làm “mồi” trò chuyện trong một sự kiện Hóa học ở trường. KHÔNG dùng các STL chức năng đã được công bố, nhưng có tham khảo dựa trên chúng.

Nguồn gốc từ bài báo này: https://pubs.rsc.org/en/content/articlehtml/2024/re/d4re00081a

Không предназнач cho sử dụng thực tế, chỉ để trưng bày.

Muốn lấy file thật sự để chạy chức năng, xem tại: https://github.com/Noel-Research-Group/3D-printed_UFO_Reactors

In bằng BambuLab X1C, dùng PLA xanh BambuLab, PLA màu bronze không hãng, PLA trong suốt, PLA đen.

Khuyến nghị khi in:

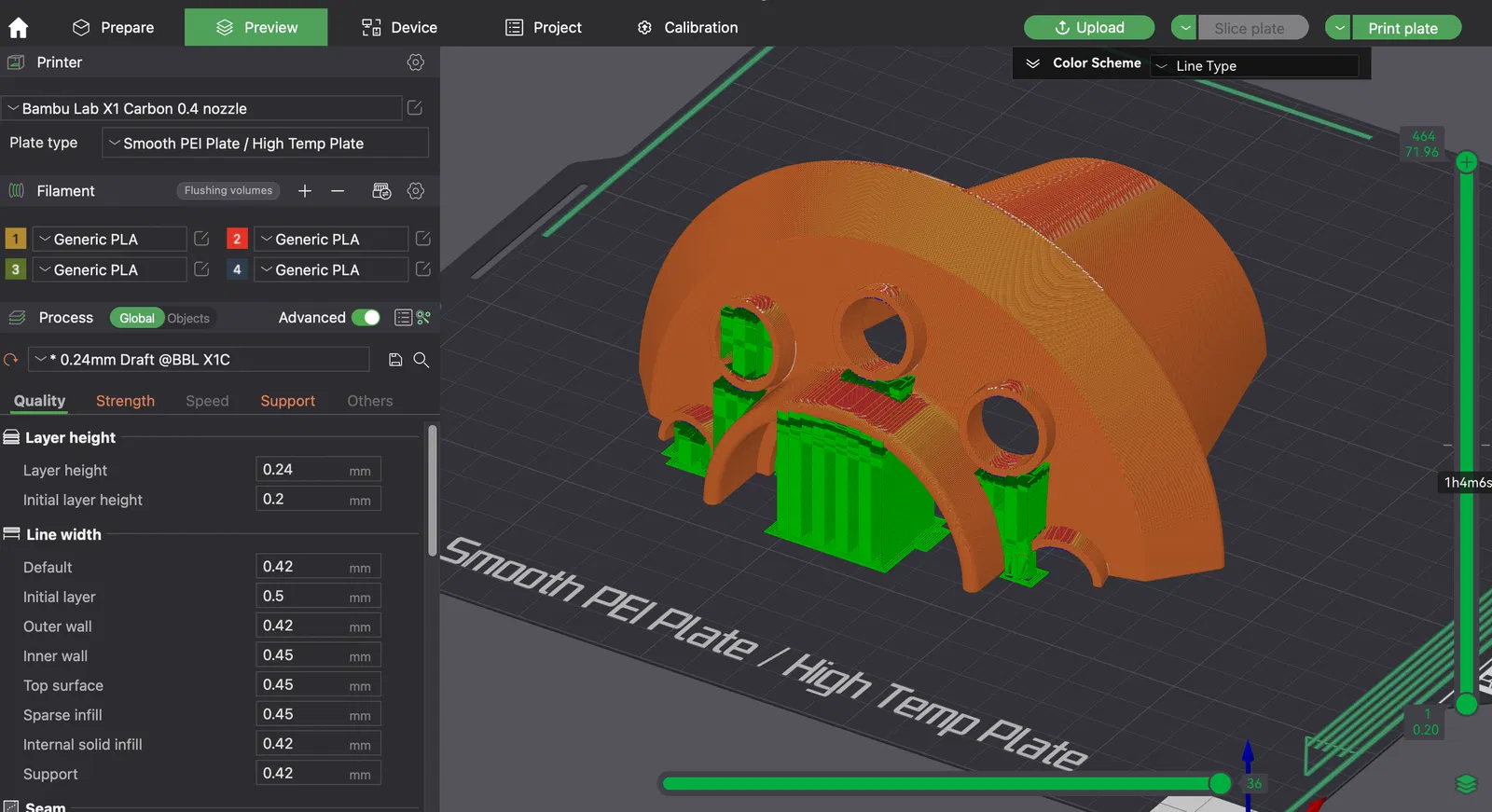

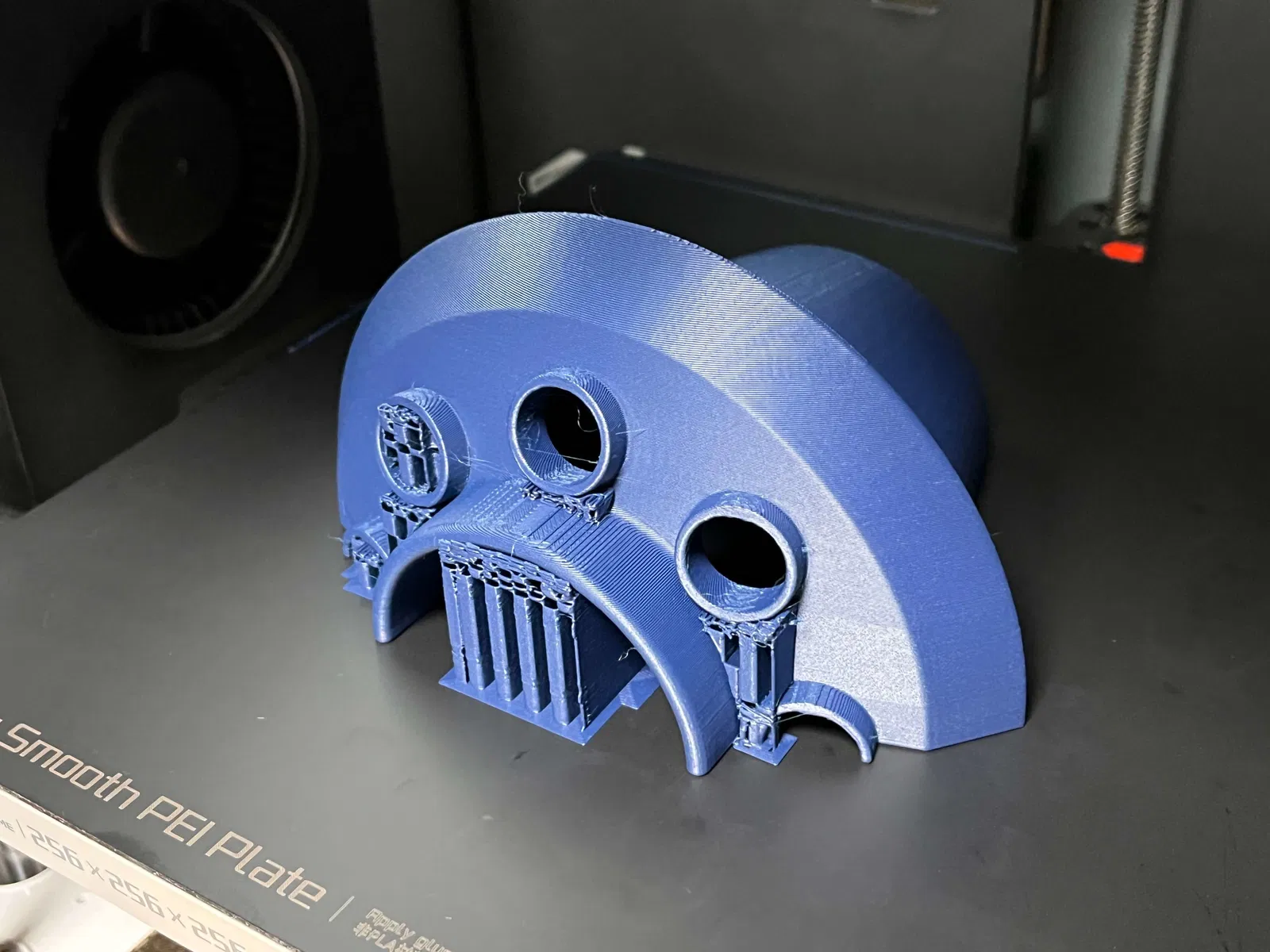

• Buồng phản ứng có một mặt phẳng là chỗ “cắt cross-section”, nên chỉ paint supports ở các overhang lớn để giảm thời gian và hao phí.

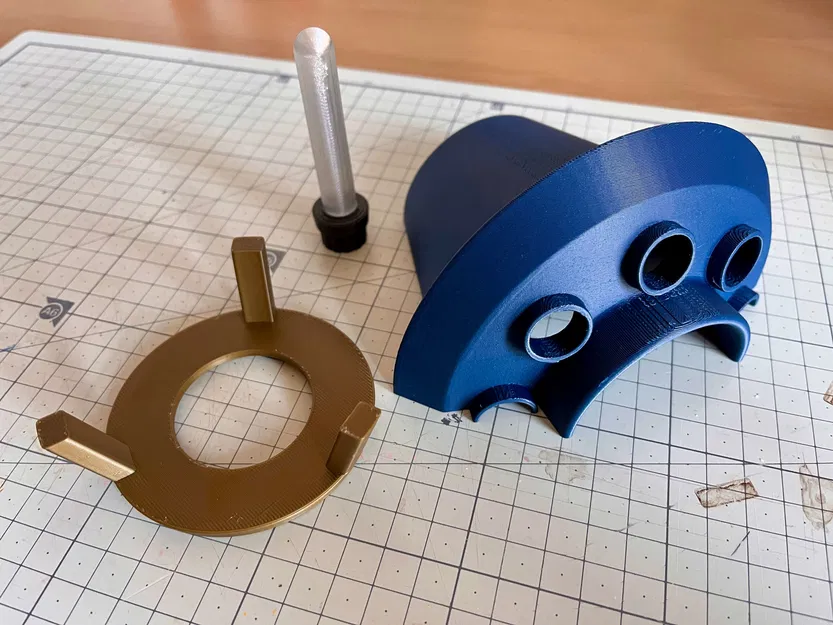

• Phần chân đế tripod không cần supports; lật ngược và in với mặt phẳng úp xuống mặt bàn in.

• Ống nghiệm (test tube) không cần supports. Dùng brim và bắt đầu in bằng màu đen, rồi pause và đổi sang màu trong suốt khi in lên phía trên.

Bạn muốn in bao nhiêu ống nghiệm cũng được.

Bạn cũng có thể in bản mirror của buồng phản ứng để làm nửa còn lại.

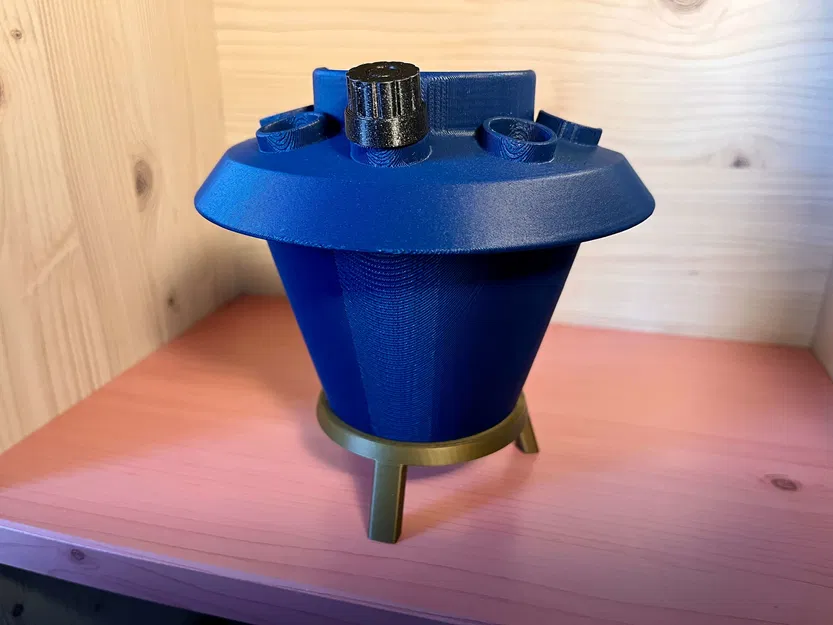

Dán buồng phản ứng vào chân đế tripod, hoặc đảm bảo nó tựa sao cho có một chân nằm phía sau để trọng lượng không làm bị lật.
