Mẫu FPV Drone cho Frame Carbon Fiber

Với PLA: In 15% infill, bật support trên build plate và dùng organic supports. Layer height .20 balanced hoặc structural.

Với PC Blend: In 100% infill, bật support trên build plate và dùng organic supports. Layer height .20 structural.

Dành cho lắp ráp Shen Squirt.

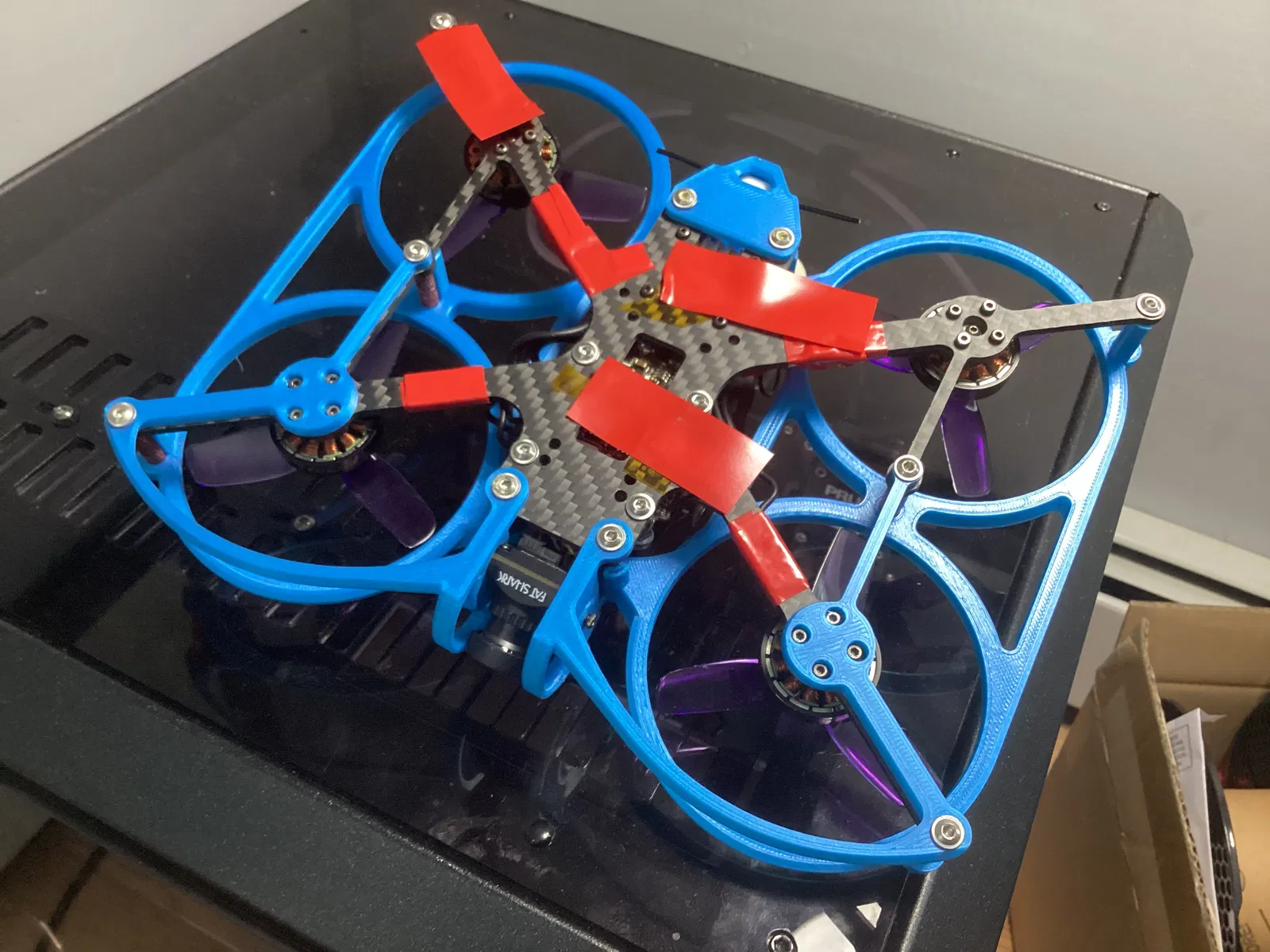

1. Lắp ducts trước. Mỗi duct dùng Qty. 3 standoff M3 20mm. Bắt chúng vào frame bằng vít M3 2.0 dài 5mm.

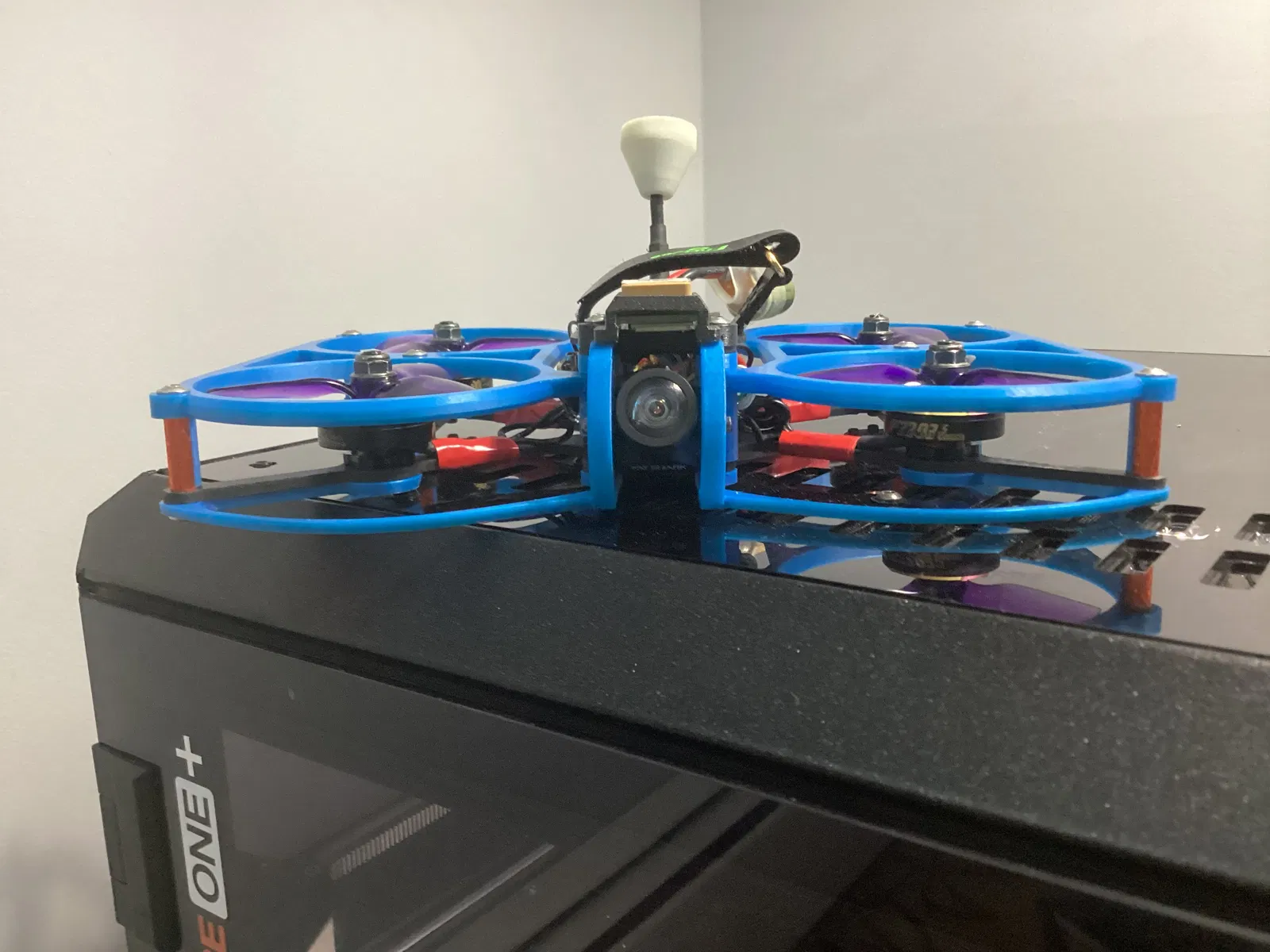

2. Lắp cụm camera / bumper bằng cách gắn camera lỏng tay, rồi bắt 4 lỗ phía ngoài của cụm này vào các standoff M3 phía dưới của duct.

3. Gắn 2 điểm phía trong của cụm camera / bumper bằng cách luồn 2 standoff M3 25mm xuống qua các lỗ, rồi bắt chúng vào mặt dưới của frame bằng 2 vít M3 2.0 dài 5mm. Có thể bạn sẽ cần kềm mũi nhọn (needle nose pliers) để giữ cho standoff không bị quay.

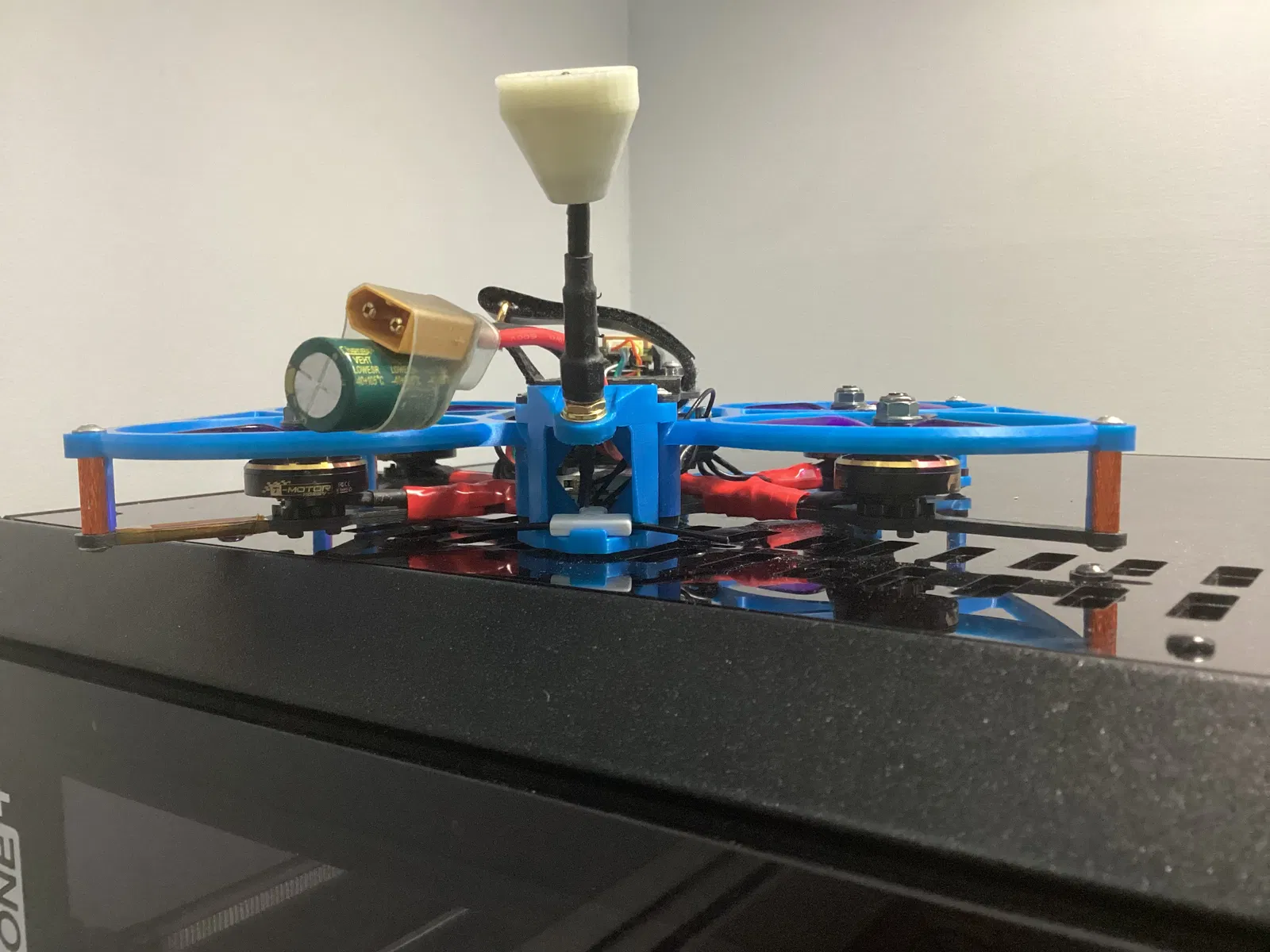

4. Gắn đầu nối VTX SMA và anten Radio RX T vào Antenna Mount và vào VTX/Radio RX. (Trong ví dụ này mình dùng Ghost Hybrid.)

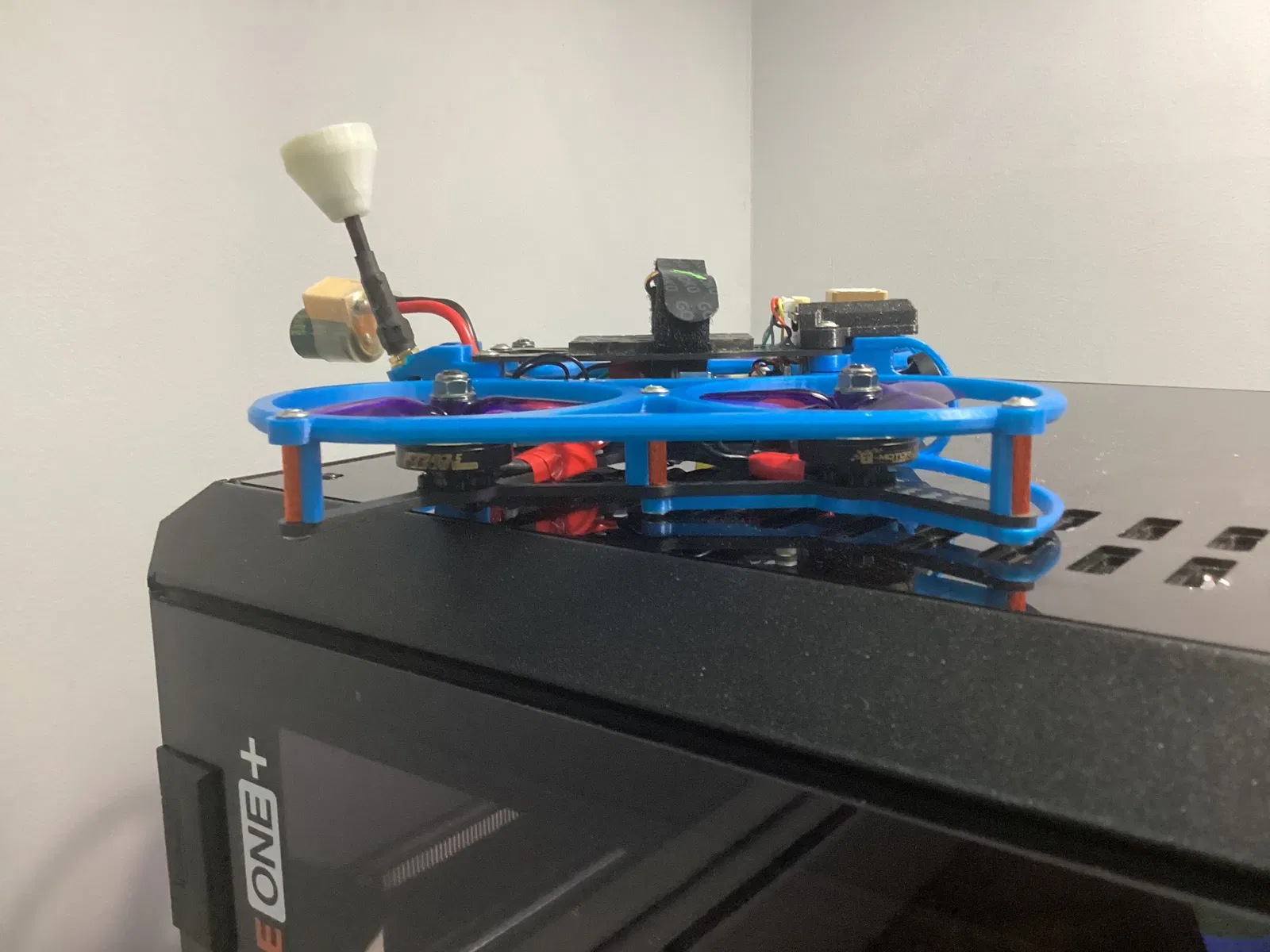

5. Đặt rear mount theo cách tương tự ở phần đuôi frame, phần đáy nằm bên dưới frame và các lỗ phía trên nằm ngay phía trên, canh thẳng hàng với các lỗ của duct.

6. Thêm 2 standoff M3 25mm ở phía sau tương tự như phía trước.

7. Nếu cần, đi dây XT-60 Power Cables xuyên qua rãnh của mount.

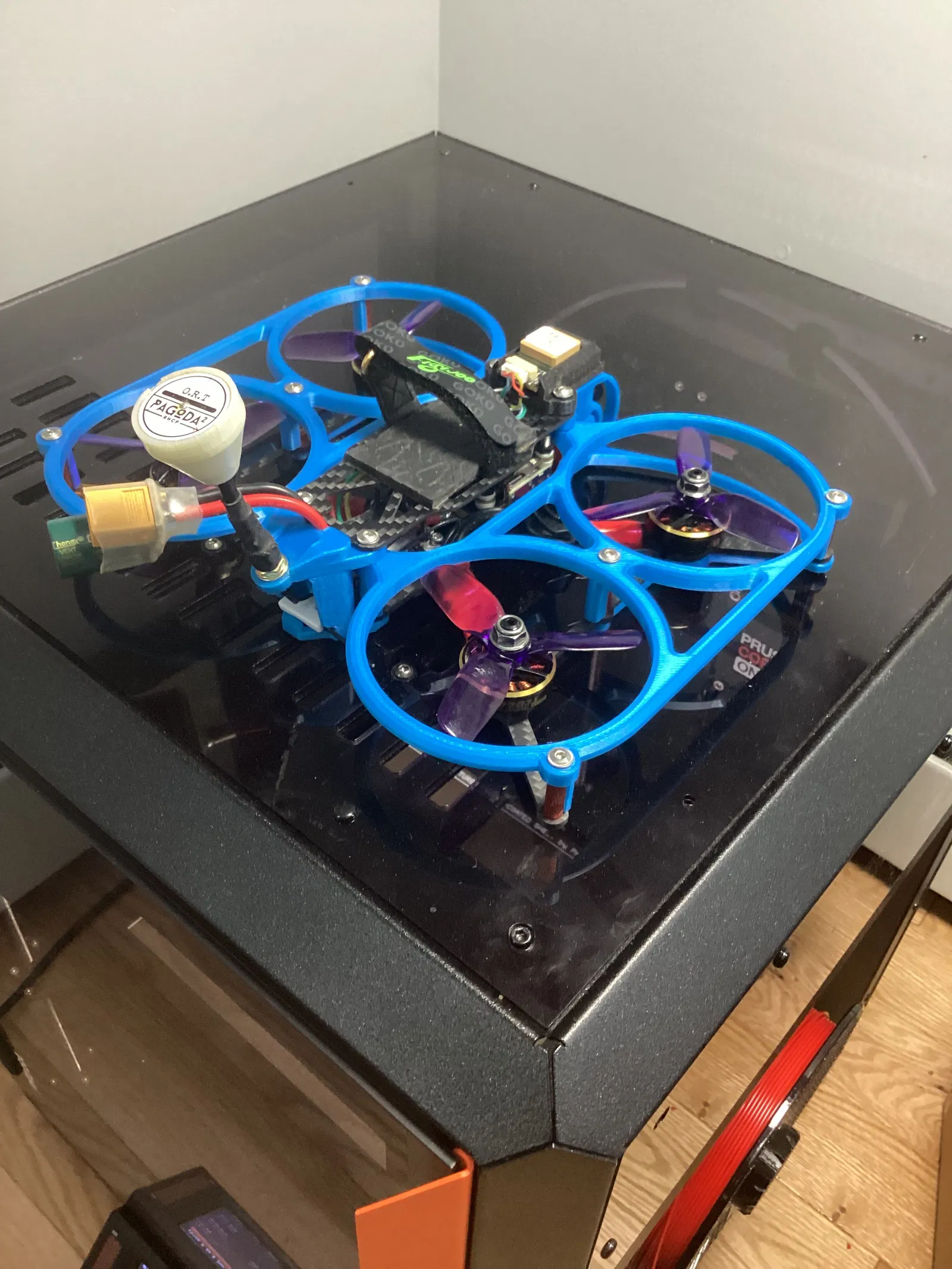

8. Lắp Top plate và bắt 2 vít phía sau bằng vít M3 dài 5mm.

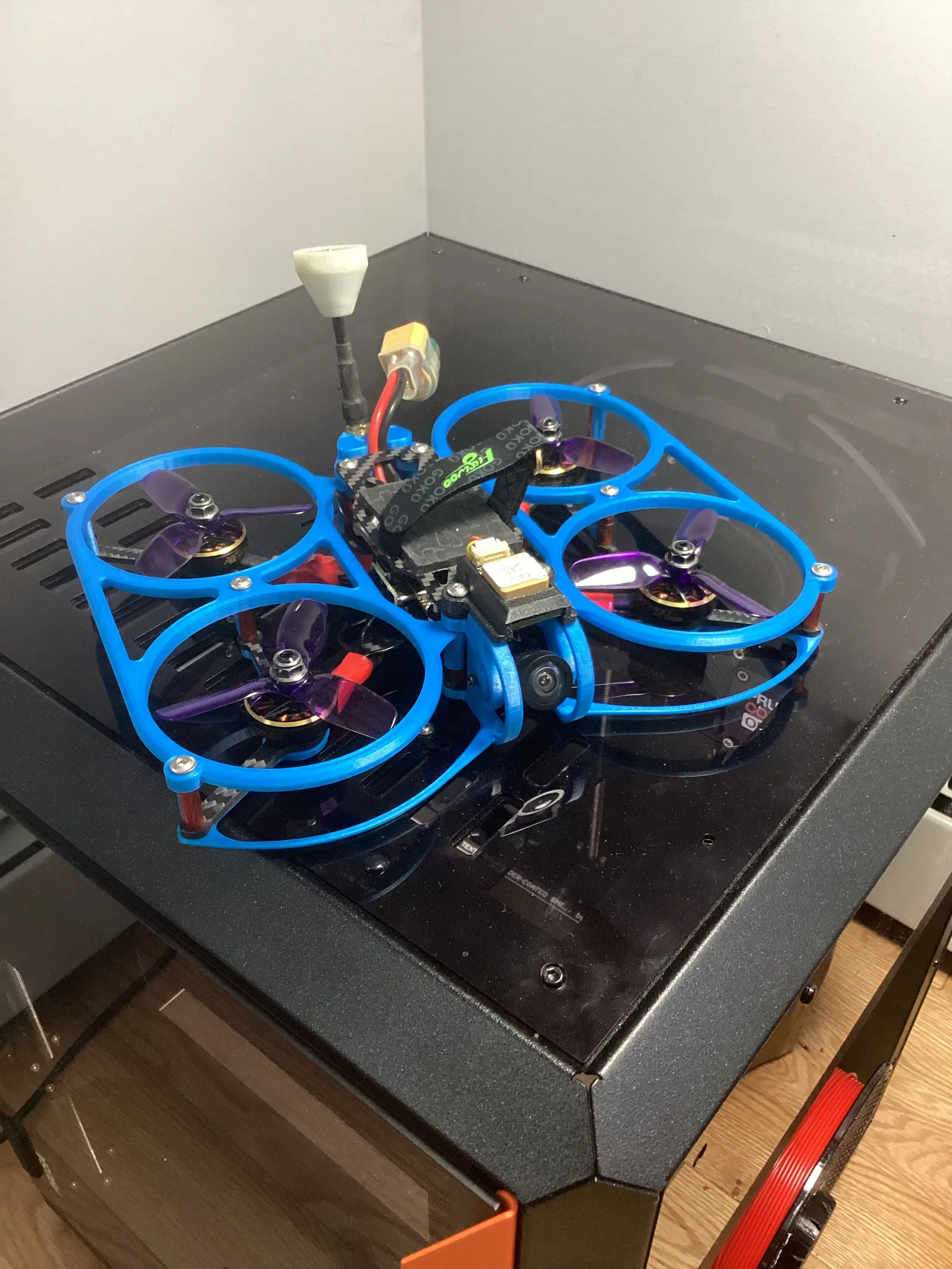

9. Gắn RID Plate ở phía trước drone, nằm chồng lên camera mount, dùng vít M3 dài 12mm hoặc dài hơn (tùy bạn muốn).

10. Siết các vít duct phía sau ở phần dưới.

Lưu ý: Nếu có thể, cân nhắc kiếm ốc 18-8 Stainless Steel Flanged Button Head Screws. Một nguồn ổn là McMaster-Carr. Đầu ốc flanged-button theo mình thấy sẽ lớn hơn khoảng 2mm đường kính so với button head tiêu chuẩn.
