Gioăng xuyên tường cho cáp Ethernet (Ethernet Wall Penetration Gland)
Mẫu Ethernet Wall Penetration Gland giúp bịt kín lỗ khoan trên tường khi luồn cáp Ethernet/cáp camera có đầu đúc sẵn. In mặt phẳng úp xuống, dán quanh cáp và trám caulk để chống nước; khuyến nghị PETG cho dùng ngoài trời.
Mô tả

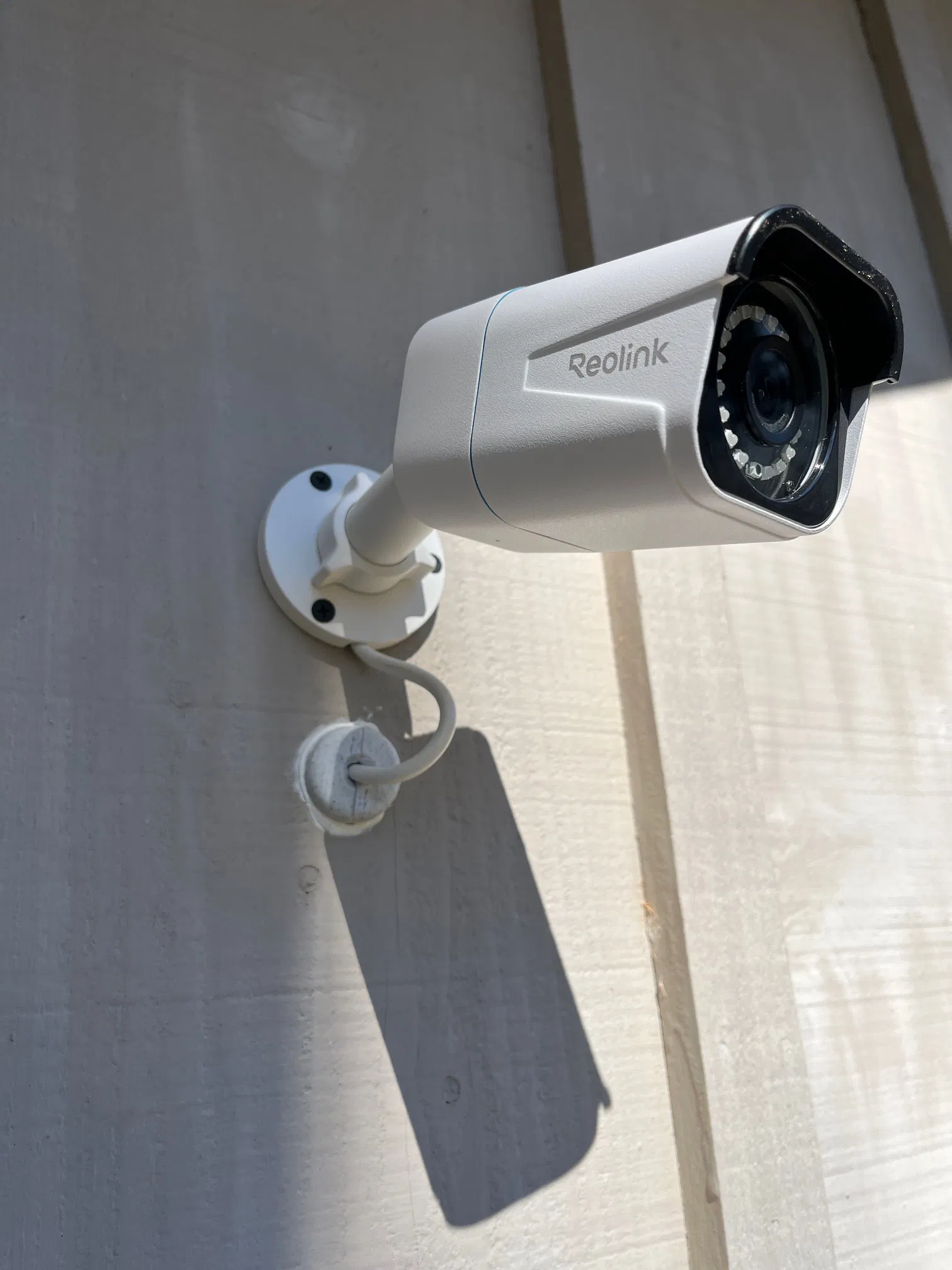

Mình lắp mấy cái camera Reolink ở nhà và phải khoan một lỗ khá to trên tường để luồn qua phần đầu cáp đúc sẵn đi kèm camera. Với lại mình không thấy loại cable gland nào thiết kế để gắn trực tiếp lên tường (ít nhất là theo mình biết), nên mình tự làm bộ này. Mình không muốn gắn hộp điện ở ngoài trời hay để dây lòng thòng trên tường, nên cái này hợp nhu cầu của mình.

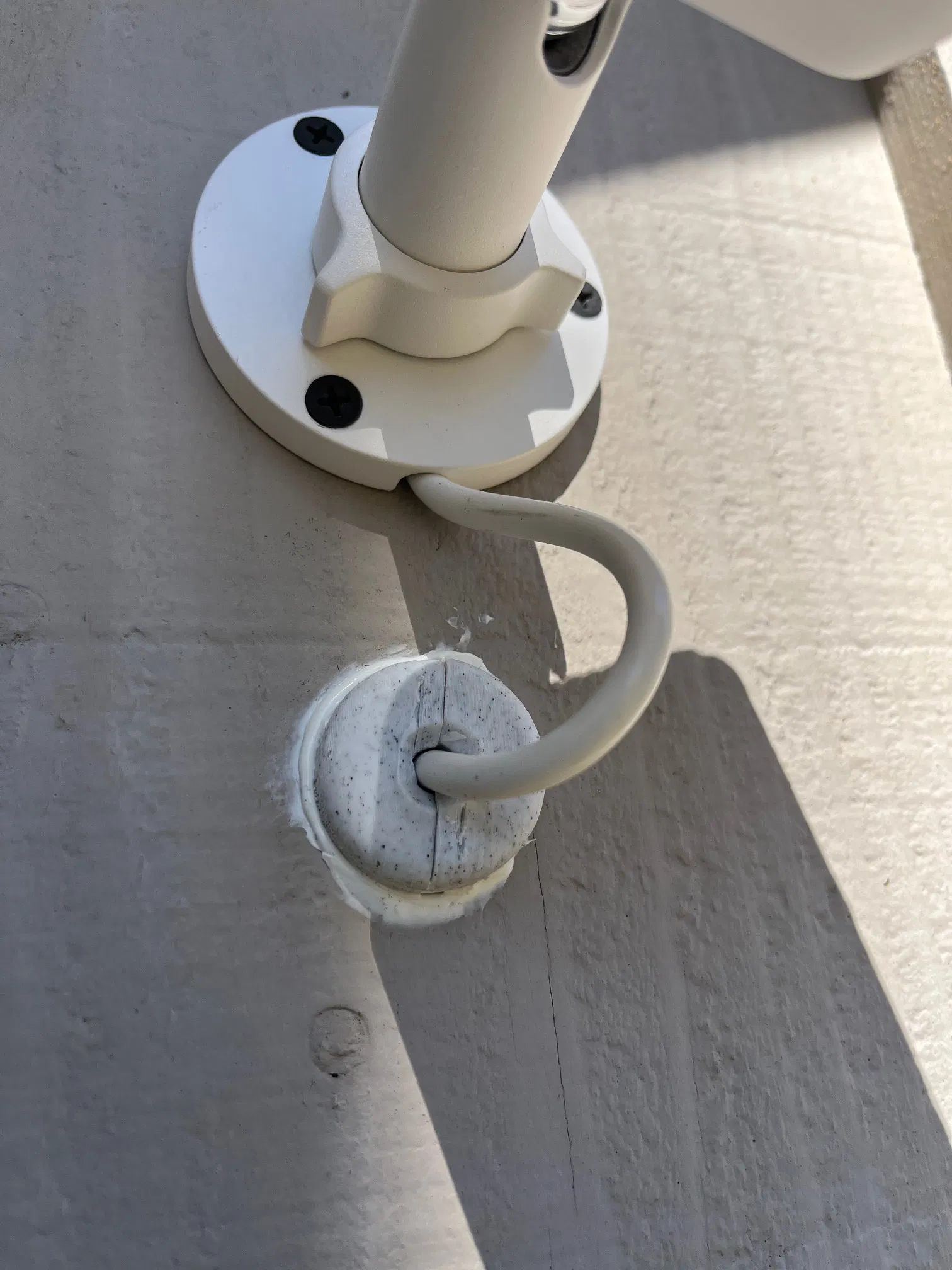

Mình in chúng với mặt phẳng úp xuống, dán lại với nhau quanh sợi cáp, rồi dùng caulk để trám kín lỗ. Mình làm bằng PETG; nếu bạn định dùng ngoài trời như mình thì nên dùng PETG hoặc vật liệu khác có khả năng chống UV. Tới giờ nhìn vẫn ổn!
Kích thước lỗ là đường kính 1" khoan bằng mũi spade bit, nên model thực tế đường kính 0.98" và phần plug dài khoảng 1". Phần flange của plug đường kính 1.25".
