Jig cất trữ & lắp/tháo Ribber Cylinder (Ribber Cylinder Storage and Install/Removal Jig)

Mình đã làm bản remix Ribber của pandel cho phiên bản JeepingJohnny Circular Sock Machine đã được tụi mình mod rất nhiều. Mình muốn có một cái tool để hỗ trợ lắp và tháo các ribber cylinder, để nếu vợ mình muốn đổi qua lại nhiều size khác nhau thì bả cũng tự làm được.

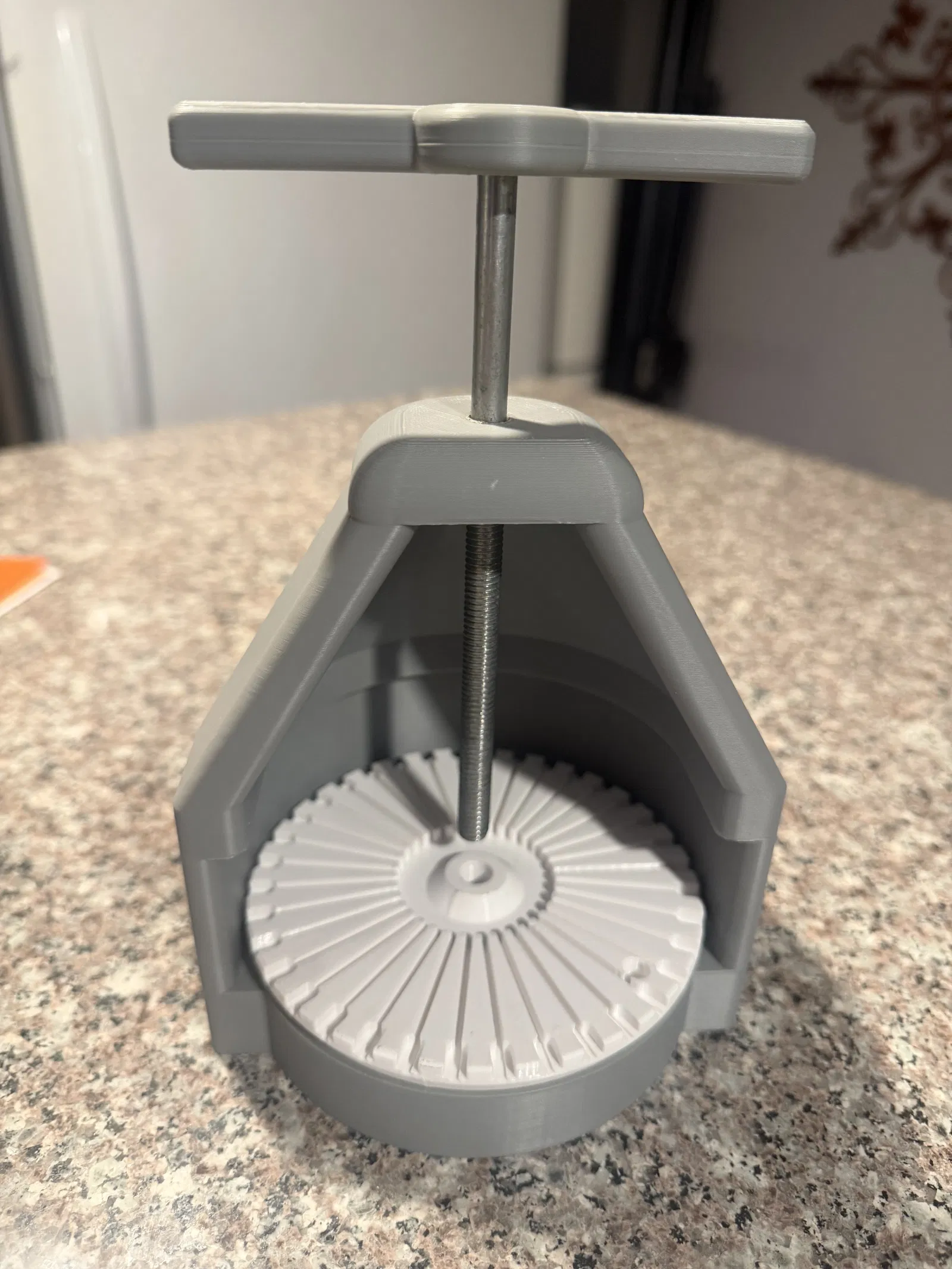

Tool này cũng có thể dùng làm chỗ cất (storage) cho mấy ribber cylinder dư khi không dùng. Để lắp ribber, đặt cụm ribber (ribber assembly) và ribber cylinder vào trong jig, canh steel shaft của bạn trùng với cái lỗ trên ribber rồi siết bolt từ phía trên xuống từ từ. Để tháo ribber, đặt cụm vào lại, đảm bảo ribber cylinder nằm bên dưới cái mép (lip), rồi siết từ phía dưới lên, đảm bảo bolt tì lên steel shaft. Khi tháo, có thể bạn sẽ cần ấn xuống một chút ở những phần của ribber cylinder không chạm vào cái lip. Siết từ từ và thường xuyên ấn xuống cái cylinder.

Parts:

• Bolt 5/16" - khuyến nghị tối thiểu 4"

• 2 đai ốc (nuts) 5/16

Bạn cũng có thể chỉnh lại kích thước đai ốc theo hệ metric trong file FreeCAD nếu bạn muốn.

Printing:

Mình in PLA với 3 walls, 5 lớp bottom và top, và 5% gyroid infill. Nếu bạn không quá lo về lượng filament dùng hay thời gian in thì mình khuyên tăng infill lên. Thiết kế này cần supports.

Vì thiết kế này khá đặc thù, có thể chỉ có tụi mình xài thôi, nhưng nếu bạn thấy hữu ích thì cho mình biết ở phần bình luận hoặc bấm like nha. Vợ mình không tin là sẽ có ai khác dùng đâu :P
