Thanh kiếm của Dracule “Hawk-Eye” Mihawk (One Piece live action)

Một người bạn nhờ mình làm bản full-size của thanh kiếm của Dracule Mihawk như trong bản live action One Piece của Netflix (2023).

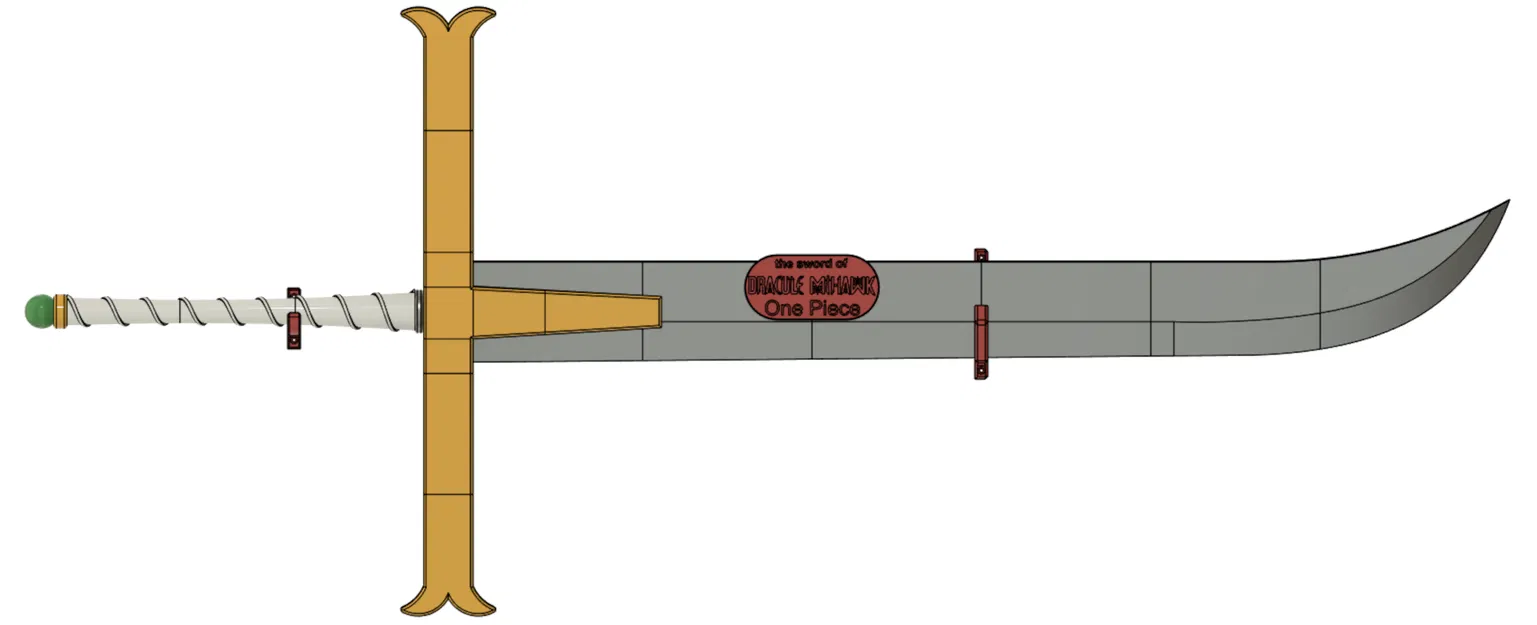

Cây này đúng kiểu “quái vật”. Dài 1727mm (68") tính từ mũi tới pommel và bề ngang chỗ hilt là 711mm (28"). Để tăng độ cứng cho kích thước dài như vậy, mẫu dùng (2) cây dowel 1/2" dài 48" ghép (splice) lại với nhau rồi cắt theo chiều dài cần. Phần dowel dư sẽ dùng cho hilt. Mình có kèm một cái splicing jig để hỗ trợ làm mối ghép.

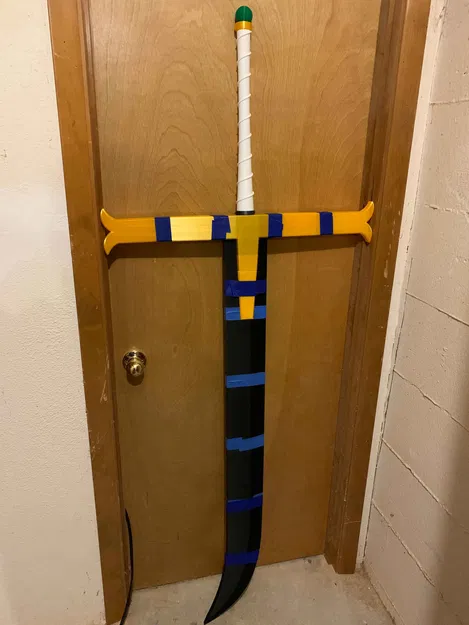

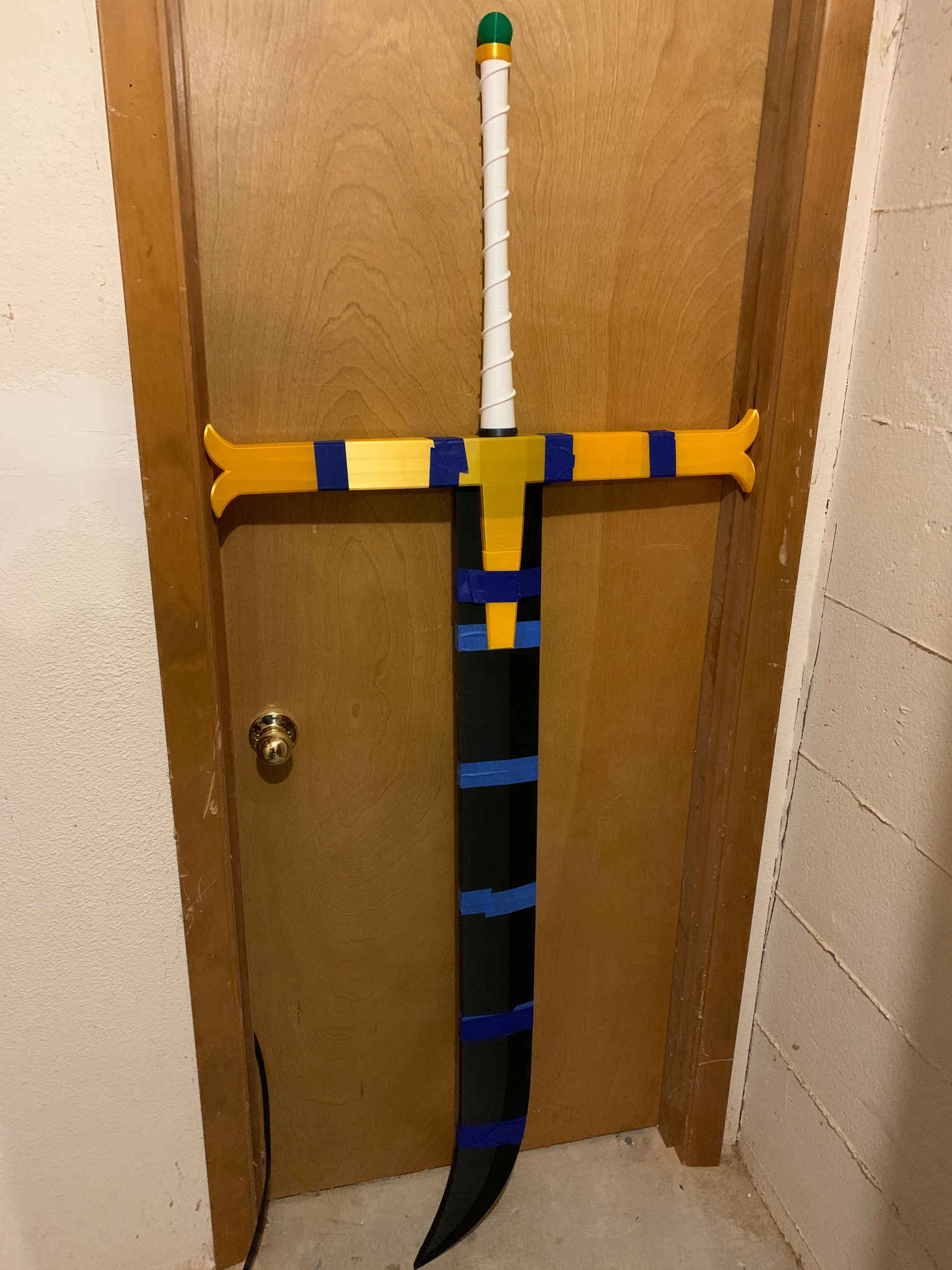

Dù đã cố gia cường thiết kế, đây vẫn là một thanh kiếm to bự, nặng đô. Cẩn thận khi vung vẩy nha.

Lắp ráp

Bắt đầu bằng cách cắt mối scarf joint trên dowel rồi dán phần scarf (keo gỗ thường với kẹp/clamp là ổn). Cây dowel dọc cuối cùng sẽ dài khoảng ~1478mm (58-3/16+"). Bạn cũng cần (2) đoạn dowel cho hilt, mỗi đoạn khoảng 228mm (hơi dưới 9"). Hai đoạn này sẽ gặp nhau ở Grip Nut.

Ướm thử (prefit) tất cả chi tiết trước khi dán keo.

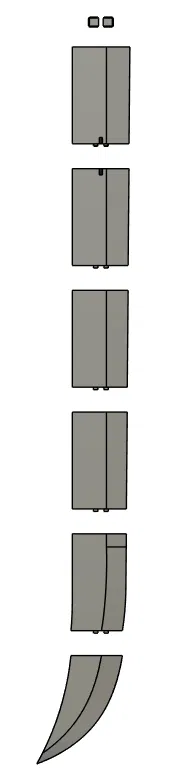

Lắp Blade: Nhớ kiểm tra để dowel có thể luồn hết chiều dài của từng đoạn và các đoạn khớp với nhau dễ dàng. Các Blade Connector trong Blade Base được in theo hướng khác để đường layer không trùng nhau, giúp tăng độ bền.

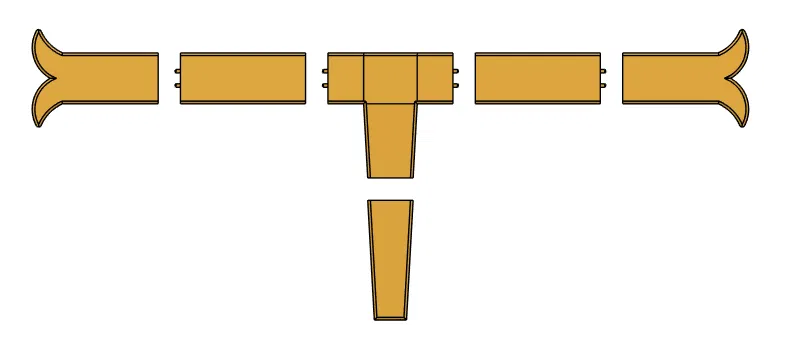

Lắp Hilt: Bắt đầu với các tay (arms), kiểm tra để dowel cắm vào được.

Phần hilt lấy GripNut làm tâm. Cây dowel dài sẽ đi xuyên qua GripNut, còn các dowel của hilt sẽ tỳ/áp vào cây dowel dài.

CỰC KỲ QUAN TRỌNG: CÂY DOWEL DÀI PHẢI XUYÊN QUA ĐƯỢC GRIPNUT SAU KHI LẮP XONG HILT

(không là sẽ mệt lắm đó)

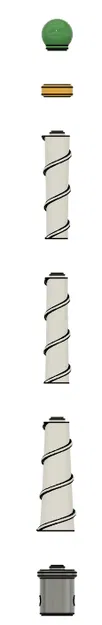

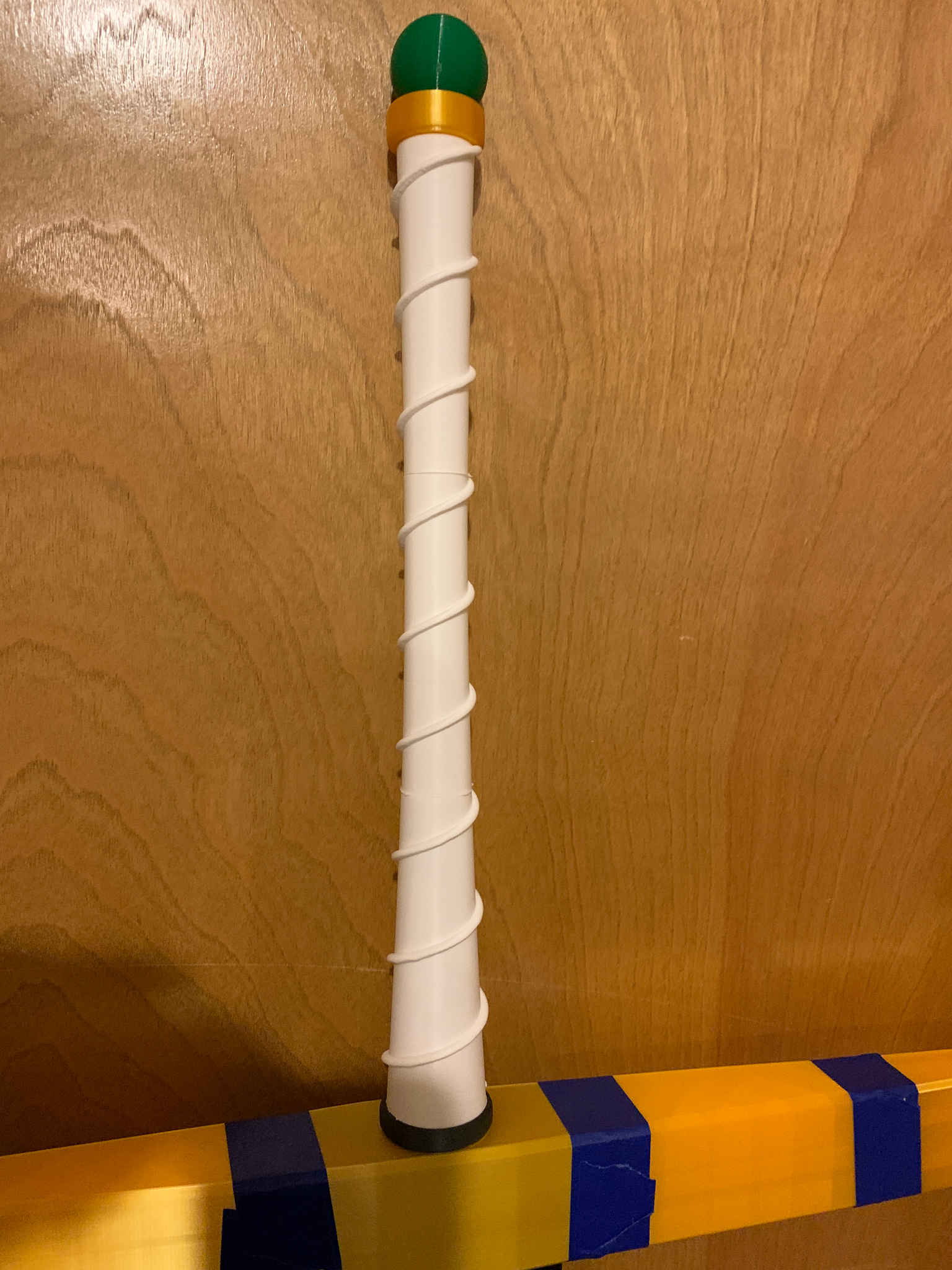

Lắp Grip: Khá đơn giản, chỉ cần canh cho các đoạn thẳng hàng đúng vị trí. Dán keo các phần lại.

Lắp Pommel: Dán PommelNut vào grip. Để pommel lại tới khi cây dowel dài đã được dán cố định và cắt tỉa theo nhu cầu.

Dán blade vào hilt, hilt vào grip, và cuối cùng là grip vào pommel.

HiltTangs lắp sau cùng; chúng được in theo hướng khác so với blade nên sẽ giúp gia cường tại chỗ nối giữa BladeBase và Blade1.

Thiết kế móc treo tường (wall hangers) dễ hơn làm chân đế đặt sàn. Móc treo được thiết kế cho vít #8 đầu pan head và đủ rộng để che tắc kê #8 cho drywall.

Phần tag dày 3mm, cho phép đổi màu tại các mốc 1.2mm và 2.2mm.
