Hộp lưu trữ 1/4 inch Endmill Grip Paks

Trong lúc làm mấy dự án CNC trên Shapeoko, mình thấy cần cất giữ vài cây endmill mới mua. Chúng đi kèm một cái hộp to, cồng kềnh nên xài không tiện. Mình lên mạng tìm loại hộp nhỏ kiểu “slip-in” giống mấy cây endmill khác mình từng mua, mà tìm không ra cái nào vừa rẻ vừa có nhanh, nên mình tự thiết kế luôn, lấy một cái hộp sẵn có làm mẫu tham khảo.

Thiết kế bằng Fusion 360.

Model này dành cho endmill cán (shank) 1/4 inch, dài tối đa 3 inch.

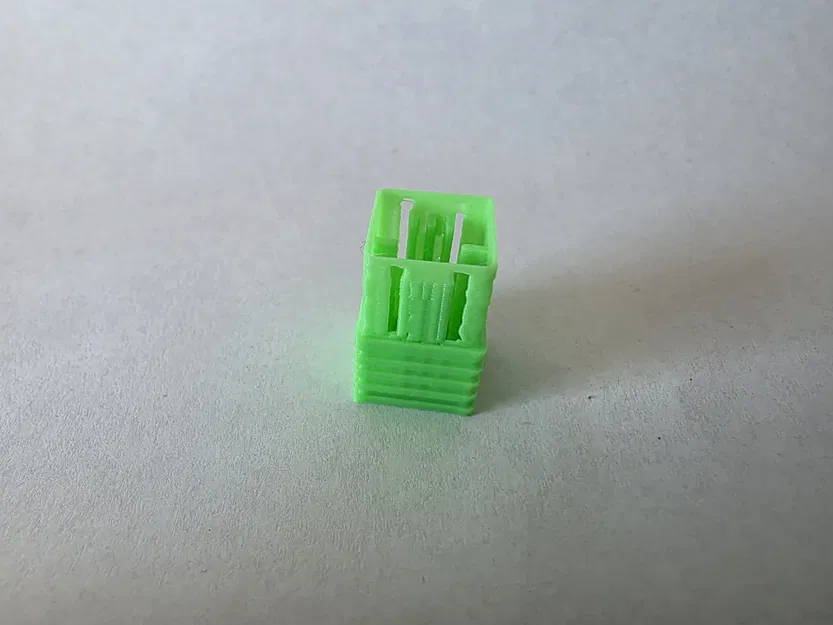

Phần base là kiểu friction fit. Nếu bạn thấy bị chặt quá thì tăng scale thêm vài phần trăm để đạt độ khít bạn muốn ở phần base.

Phần nắp (caps) cũng khá khít, nhưng sau khi gắn vào và tháo ra vài lần thì sẽ dễ tháo hơn. Có các detents nhỏ trên cả nắp và base để giữ nắp chắc hơn. Nắp không có hướng lắp cụ thể vì detents nằm ở cả 4 góc.

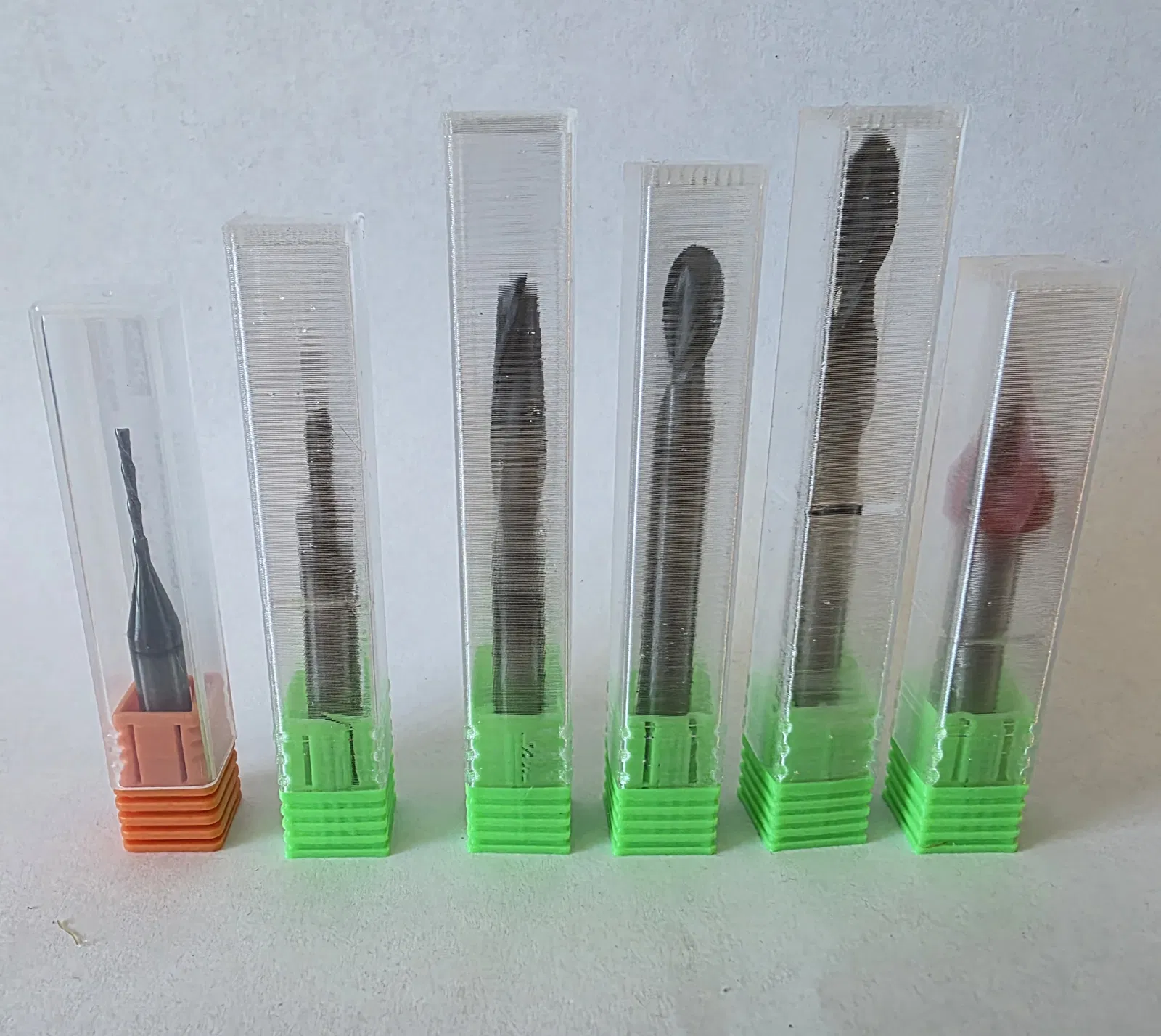

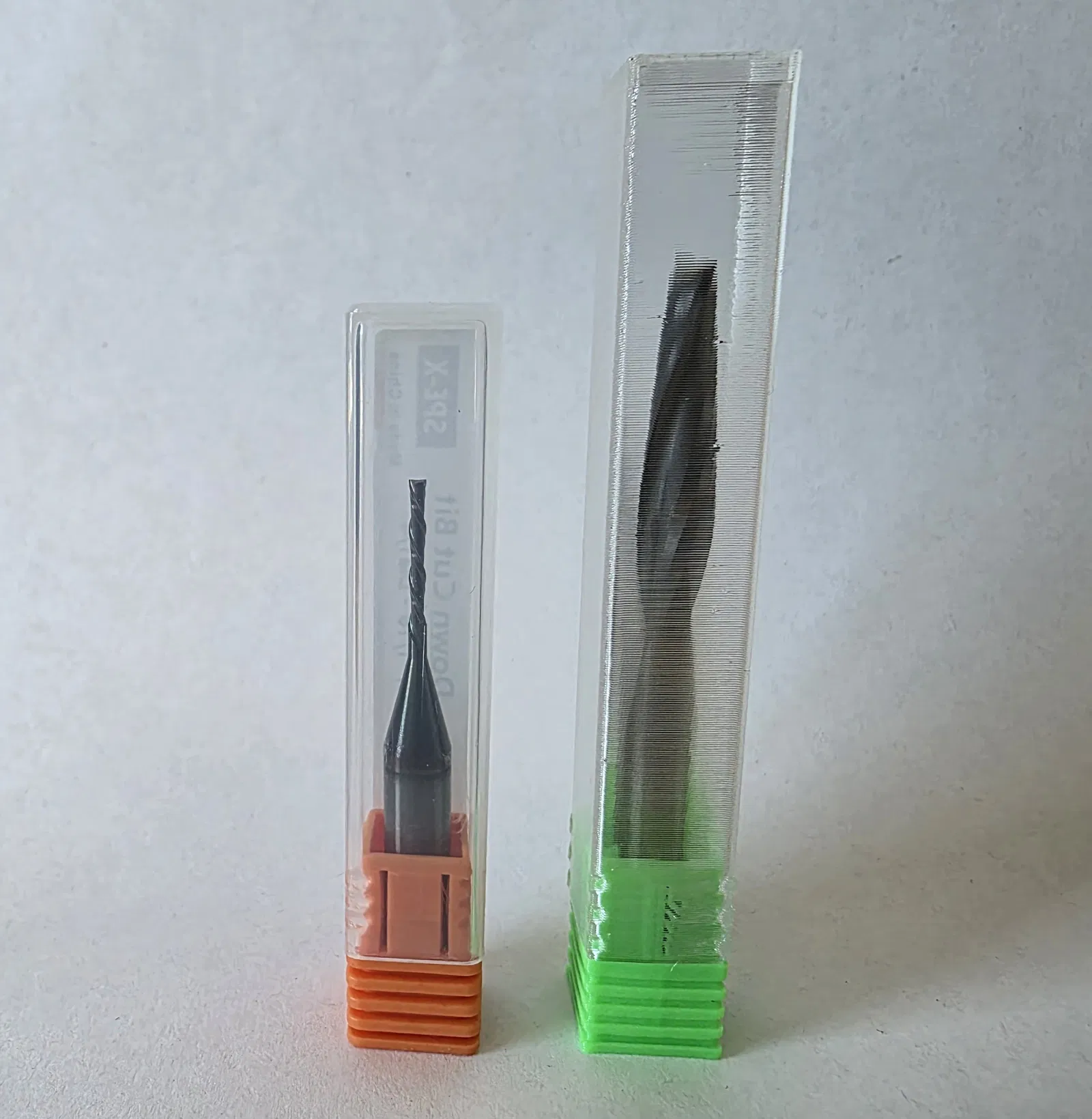

Trong hình, cái màu cam là mẫu tham khảo, còn mấy cái màu xanh lá là bản mình làm.

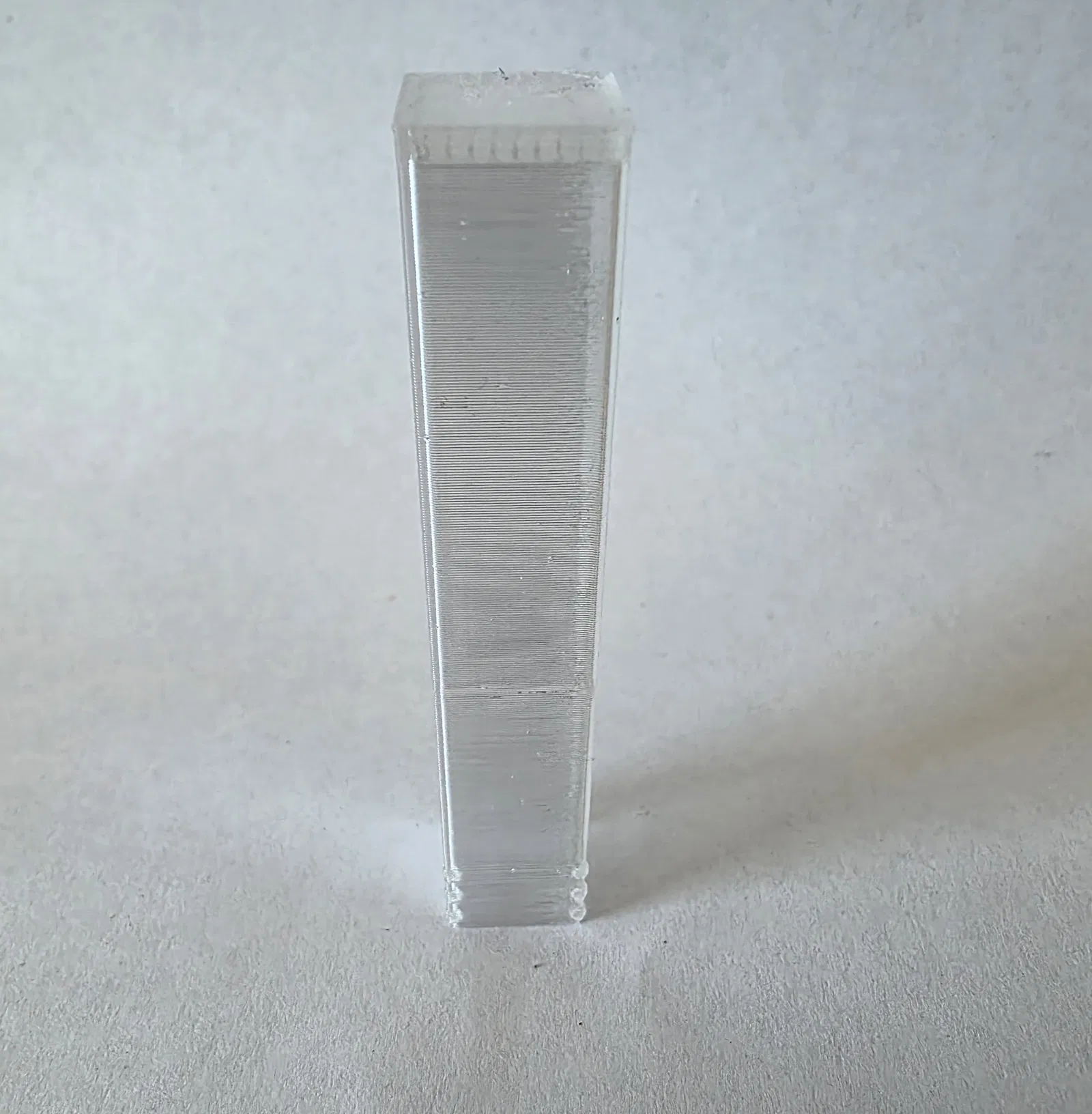

Mình chỉ làm một base, nhưng tạo 5 chiều cao khác nhau cho nắp, từ 60mm đến 85mm (đây là chiều dài riêng của nắp). Tổng chiều cao nắp cao nhất + base là 90mm, tức khoảng 3.5 inch.

Model nên đã được orient sẵn với đầu mở của nắp hướng lên trên. Nếu không đúng thì xoay model cho tới khi đầu mở hướng lên.

Không cần supports cho bất kỳ phần nào.

Tất cả chi tiết của mình in bằng PETG, layer height .20 trên Prusa XL. PLA có thể dùng cho phần base, nhưng do tolerance vốn đã khít, PLA có thể không đủ dẻo để “nhún” vừa khít.

Mẹo in PETG trong suốt (transparent PETG)

1. Tăng nhiệt độ đùn (extrusion temp) thêm 5–10°C
2. Tăng extrusion lên khoảng 1.01 đến 1.05
3. Giảm tốc độ in xuống tối đa 20mm/s cho mọi phần extrusion
4. Tắt quạt làm mát (print fan)
5. Sấy filament trước khi dùng, kể cả khi đang để trong dry box hoặc mới khui bao bì.
