Ngàm Ram Ball mount cho radio Yaesu (FTM-500D/FTM-510DR)
Ram Ball mount cho remote head radio Yaesu, thiết kế gốc cho FTM-500D và đã test vừa FTM-510DR/DRASP. Có 3 bản theo chiều dài ốc M5 x 0.8: 30/35/40mm. Khuyến nghị in PETG, Gyroid 15%, 3 walls, hỗ trợ từ bàn in.
Mô tả
Đây là một Ram Ball mount cho các radio Yaesu. Mình thiết kế bản này ban đầu cho con FTM-500D của mình. Yaesu dùng ốc M5 x 0.8 để bắt remote head trên nhiều mẫu khác nhau. Mình biết chắc mẫu này vừa với FTM-500D và FTM-510DR/DRASP. Mình có sẵn cả hai máy để test độ khớp.
Mình cung cấp 3 phiên bản theo chiều dài con ốc mà bạn kiếm được: ngắn nhất 30mm, rồi 35mm và 40mm. Con ốc mình dùng là Hexagon socket pan head screw. Phần counterbore mình canh kích thước để bạn lắp được thêm flat washer.

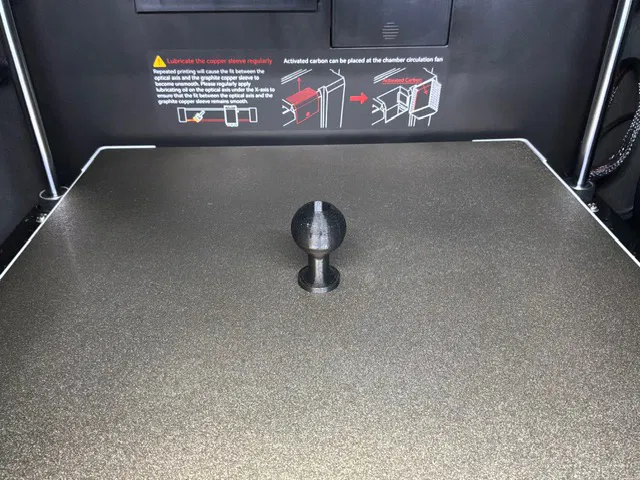

Về in 3D, mình in bằng PETG với infill Gyroid 15% và 3 walls. In với phần đế úp xuống (base down) và bật supports từ mặt bàn in (print bed). Có một counterbore nhỏ 1.5mm vì rivnut trên radio hơi nhô lên một chút.
Mẫu này đã chịu được cả mùa hè lẫn mùa đông ở Georgia trong xe truck của mình mà không bị biến dạng.
