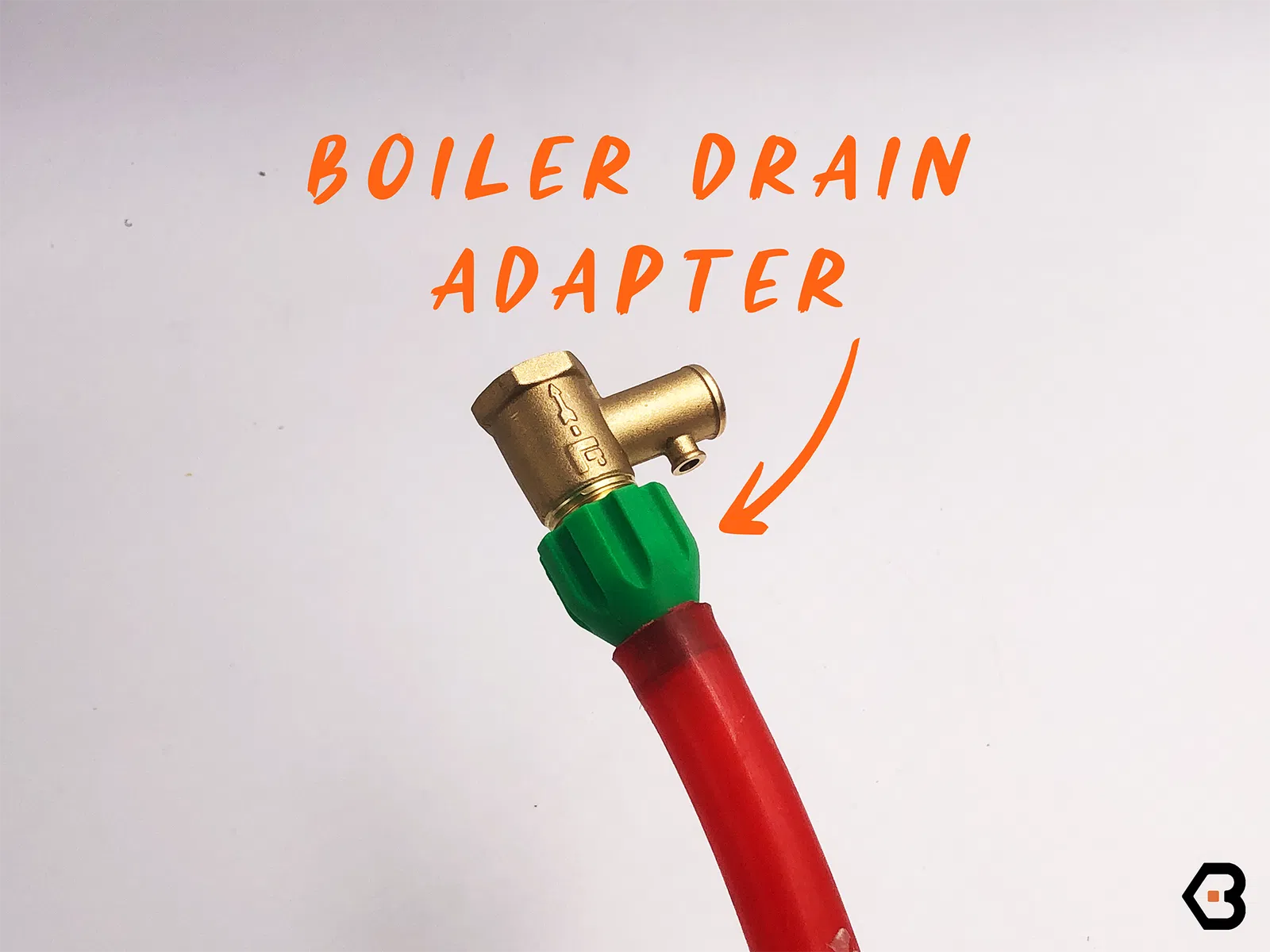

Adapter xả boiler cho van xả áp – 1/2” BSPP sang vòi tưới (garden hose)

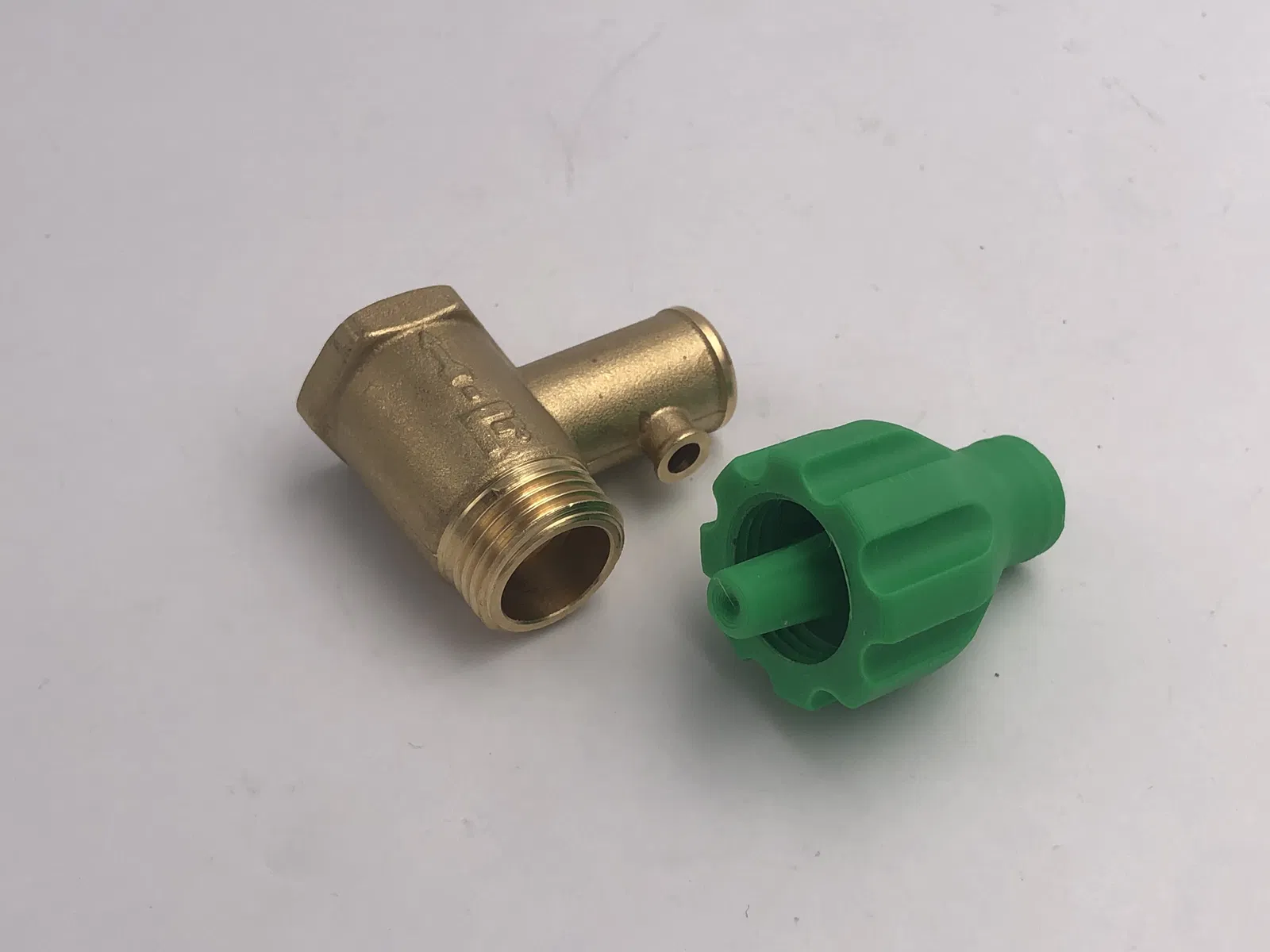

Adapter này được thiết kế để gắn trực tiếp lên pressure relief / non-return valve của bình nước nóng (boiler) bằng ren 1/2” BSPP.

Mục đích của nó là mở khóa van và tăng tốc việc xả nước trong boiler, giúp tháo lắp và bảo trì dễ hơn nhiều và sạch sẽ hơn.

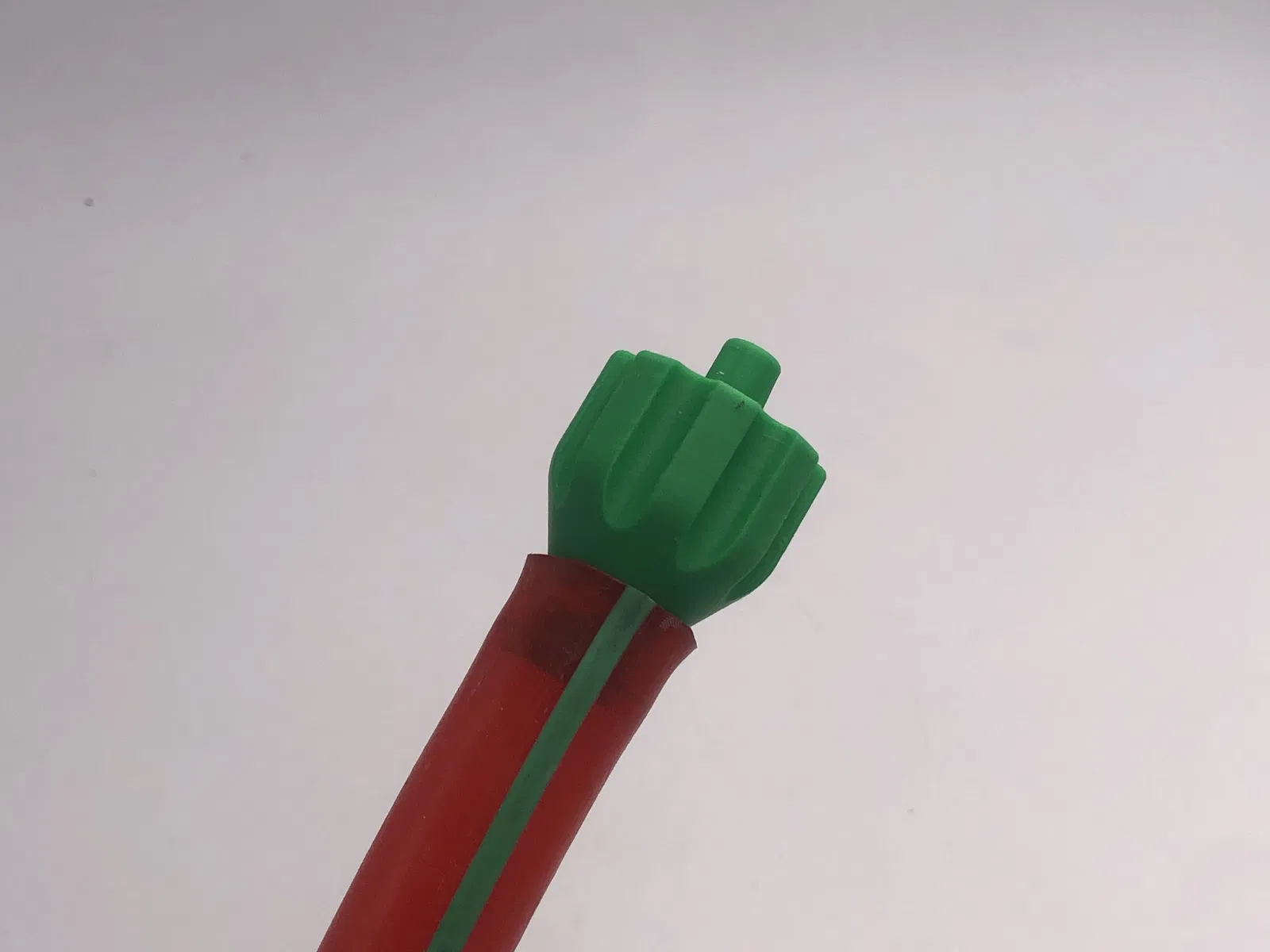

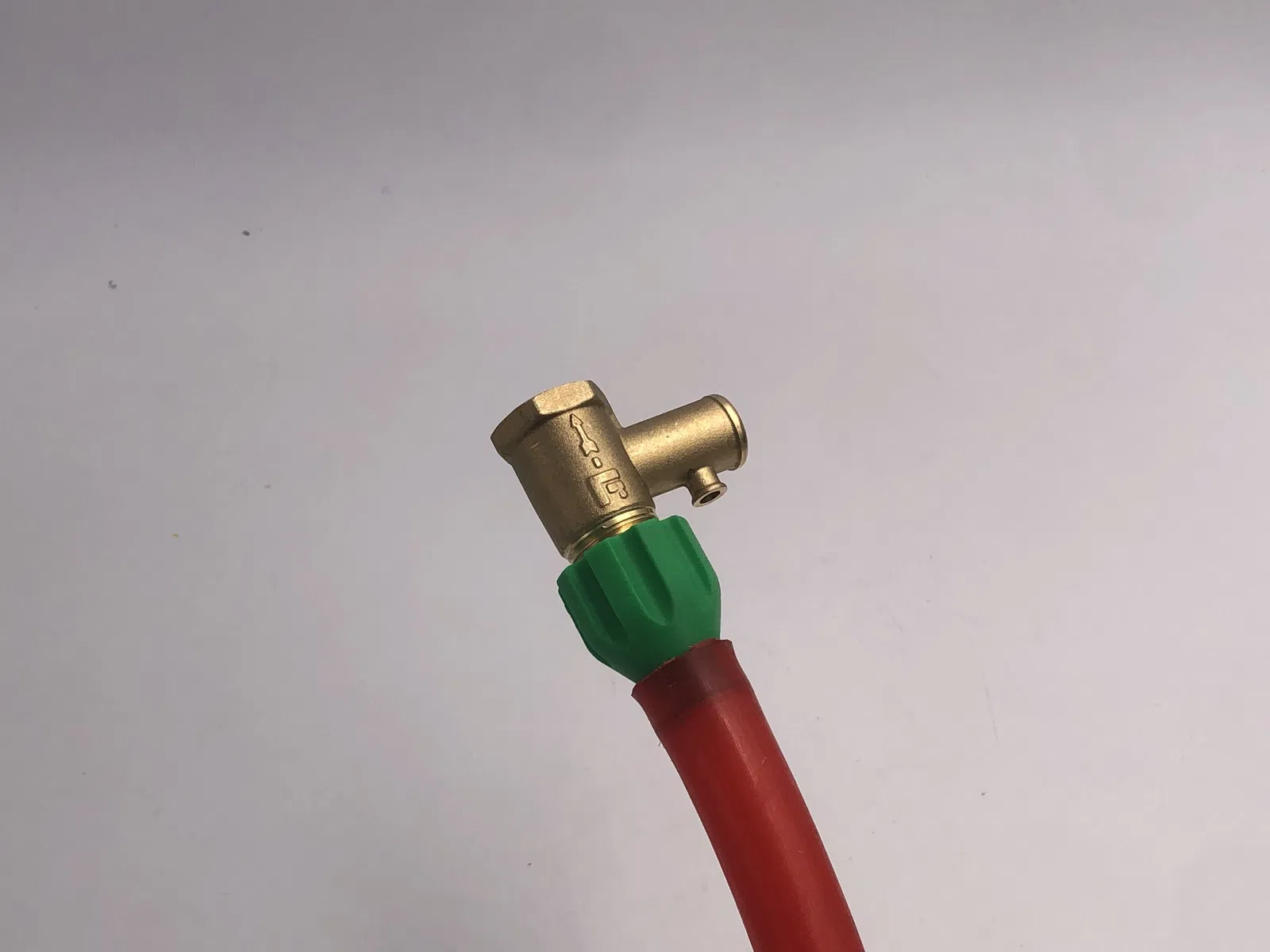

Phần dưới của adapter được làm đúng kích thước để gắn vòi tưới vườn (garden hose) tiêu chuẩn, cho phép bạn dẫn nước an toàn ra bồn rửa, cống thoát nước hoặc ra ngoài.

⚙ Cách Hoạt Động

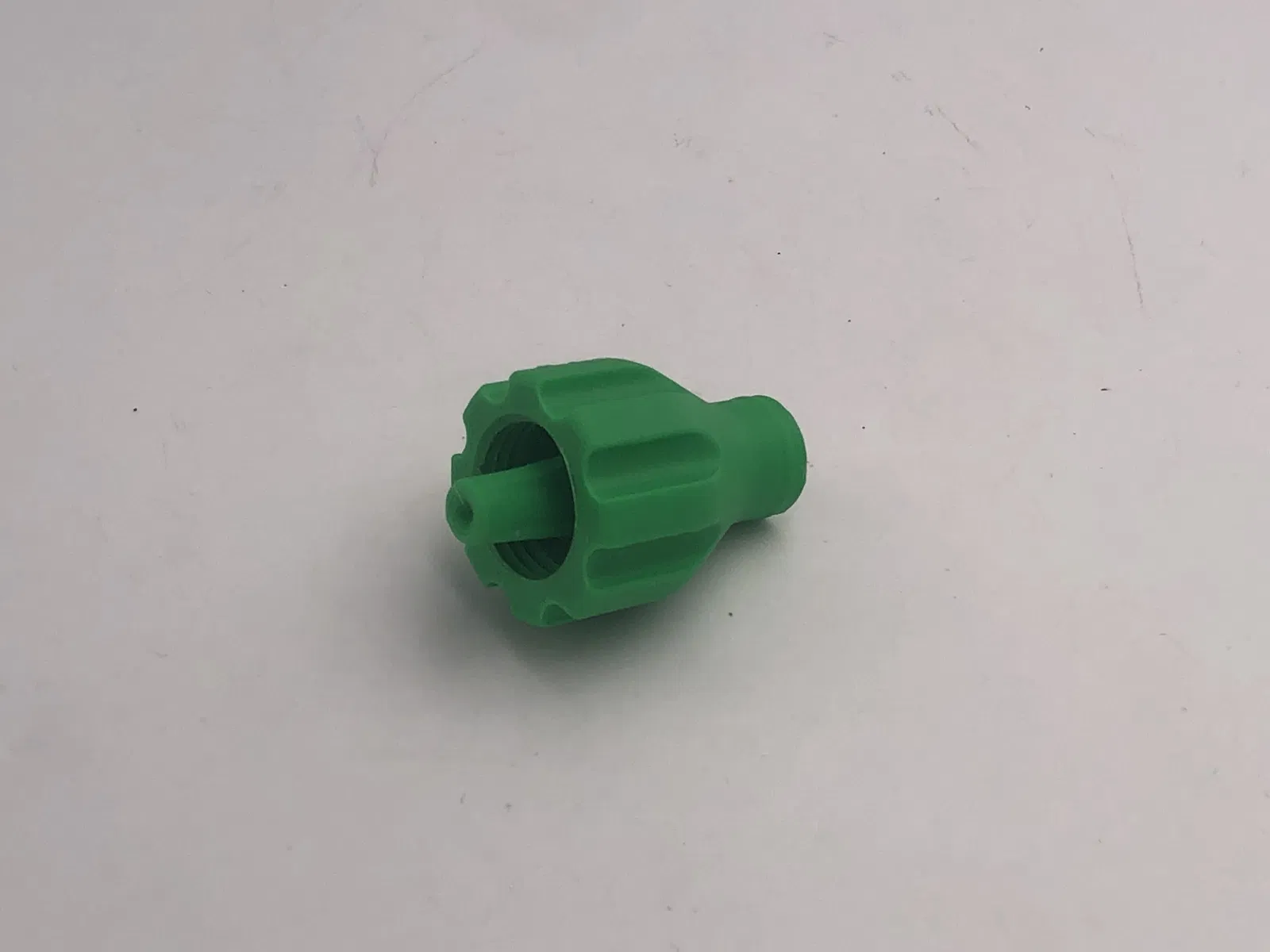

Adapter có một chốt (pin) bên trong để vô hiệu cơ chế an toàn của safety valve, cho phép nước chảy tự do ra khỏi boiler qua ống đã nối.

Bạn có thể quấn băng tan PTFE (PTFE tape) lên phần ren để tránh rò rỉ không mong muốn trong lúc xả.

🛠 Khuyến Nghị In 3D

• Vật liệu: PETG

• Layer Height: 0.15 mm

• Infill: 100%

• Brim: YES

• Support: NO

🚰 Hướng Dẫn Sử Dụng & Lưu Ý An Toàn

• Đợi nước nguội trước khi xả boiler.

• Đường kính trong của garden hose phải là 15 mm.

• Để nước chảy đúng và thông thoáng, mở một vòi nước nóng hoặc tháo rời đường ra nước nóng.

• Để thao tác sạch sẽ và an toàn hơn, khuyến nghị lắp hai van khóa nhỏ (shut-off valve):

  • Một cái ở đường nước lạnh vào

  • Một cái ở đường nước nóng ra

    Cách này giúp bạn đóng van rồi tháo ống, gắn adapter và hạn chế nước tràn ra ngoài.

Adapter này giúp việc bảo trì boiler nhanh hơn, an toàn hơn và kiểm soát tốt hơn—khỏi phải xả nước lộn xộn hay vật lộn với relief valve nữa.
